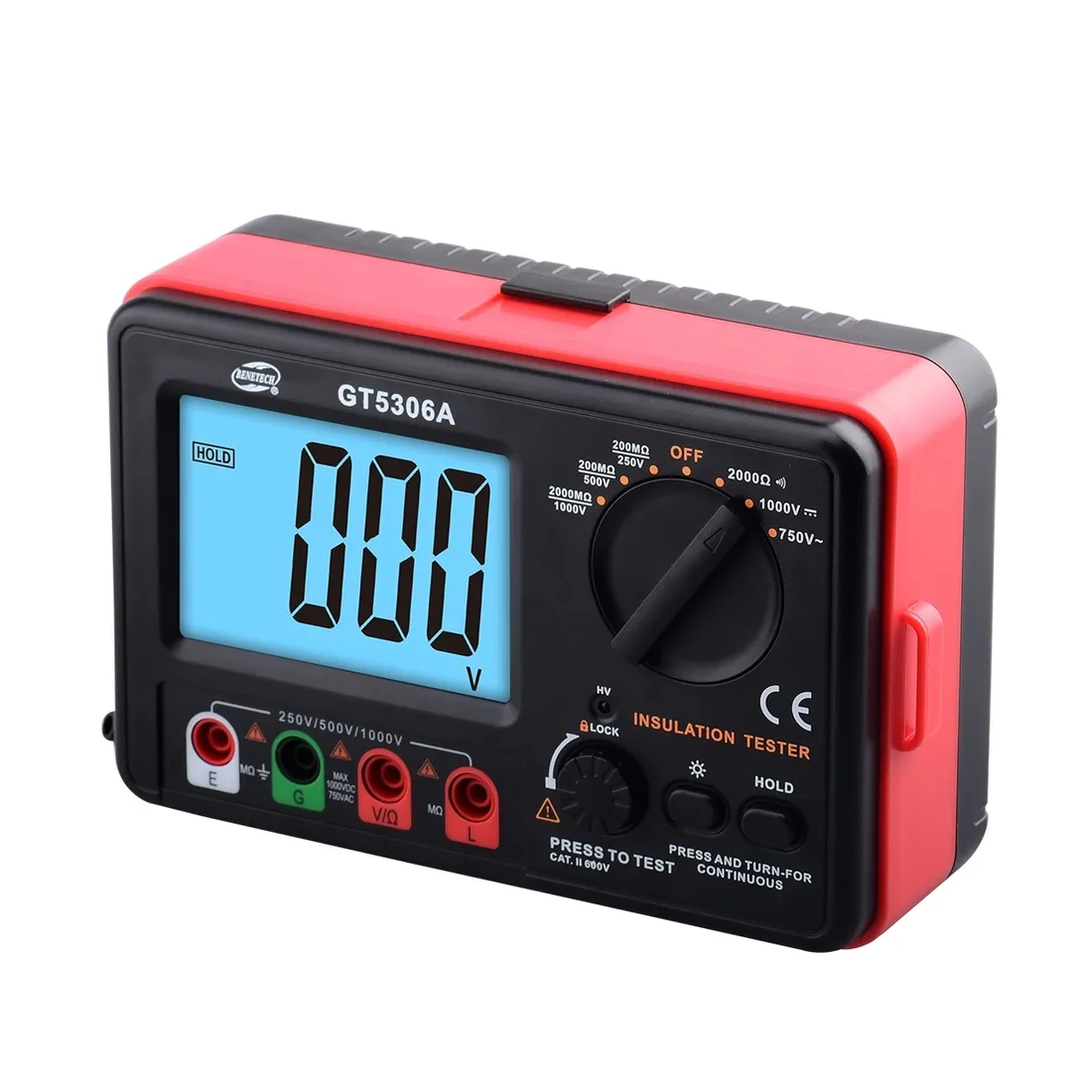

Multimetr stołowy Benetech GT5306A

MIERNIK REZYSTANCJI IZOLACJI TESTER RCD

Dokładny, niezawodny i wygodny w obsłudze.

Prezentowane urządzenie umożliwia sprawdzenie parametrów wyłączników różnicowo - prądowych RCD - w szczególności czasu reakcji wyłącznika RCD po którym odłączane jest napięcie przy danej wartości prądu.

Funkcja AUTO RAMP umożliwiająca testowanie czasu reakcji i wartości prądu. W oparciu o wskazania na wyświetlaczu umożliwia sprawdzenie, czy okablowanie jest prawidłowe, a po zakończeniu testu wyniki pomiaru są automatycznie wyświetlane na ekranie. Posiada również opcje fazy 0° i 180°, które pozwolą sprawdzić najszybszy czas wyzwalania. Symbol "OL" jest wyświetlany po przekroczeniu zakresu. Instrument jest wyposażony w ochronę bezpieczeństwa przy zastosowaniu bezpieczników, spełnia również normy bezpieczeństwa CAT III 300V.

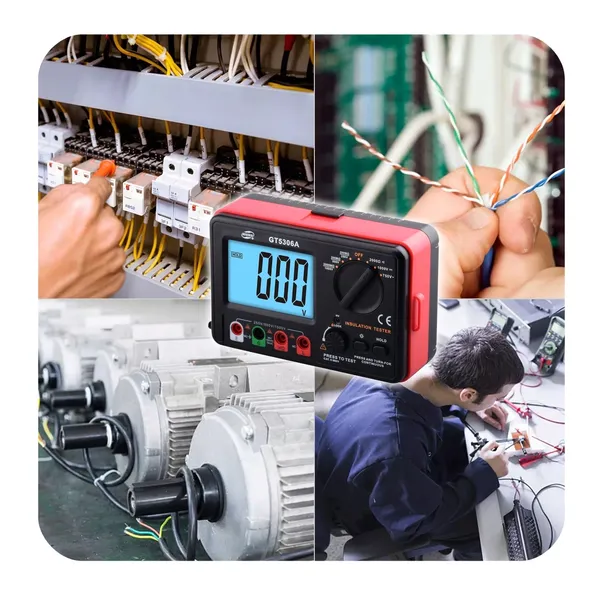

ZASTOSOWANIE

Tester znajduje zastosowanie m.in:

• w energetyce,
• produkcji,
• hutnictwie,
• przemyśle chemicznym,
• obsłudze instalacji elektrycznych w domu
• i innych branżach.

Sprawdzi się idealne w procesach produkcji, serwisie instalacji, inspekcji i konserwacji wyłączników ochronnych i przepięciowych.

Najważniejsze funkcje:

• Pomiar rezystancji izolacji
• Pomiar prądu przemiennego (AC)
• Pomiar prądu stałego (DC)
• Mały pomiar rezystancji
• Przechowywanie zmierzonych pomiarów/danych
• Wskaźnik niskiego poziomu naładowania baterii;
• Duży cyfrowy wyświetlacz LCD
• Zewnętrzny zasilacz prądu stałego (DC) DC9V 1,5A;
• Alarm przekroczenia limitu
• Czerwona lampka alarmowa, alarm dźwiękowy
• Alarm wysokiego napięcia

Specyfikacja urządzenia:

• Wyświetlacz: ekran LCD, 3,5-cyfrowy (max. odczyt "1999")
• Wskaźnik przeciążenia: po przekroczeniu górnego zakresu, pierwsza cyfra wyświetli "1"
• Czas próbkowania: 3 razy / sekundę
• Dopuszczalna wysokość: ≤ 2000m
• Dodatkowy temperaturowy współczynnik rezystancji: 0,15 określona dokładność / °C(<18°C lub > 28°C)
• Środowisko pracy: wewnątrz pomieszczeń,Stopień zanieczyszczeń: 2
• Warunki użytkowania: temperatura: -15 ~ 55°C wilgotność: < 75%RH
• Warunki przechowywania: temperatura: -40 ~ 60°C wilgotność: < 90%RH
• Ochrona przed przeciążeniem: 100mA / 60V (resetowalny bezpiecznik)
• Wskaźnik niskiego poziomu baterii: na ekranie wyświetla się symbol akumulatora

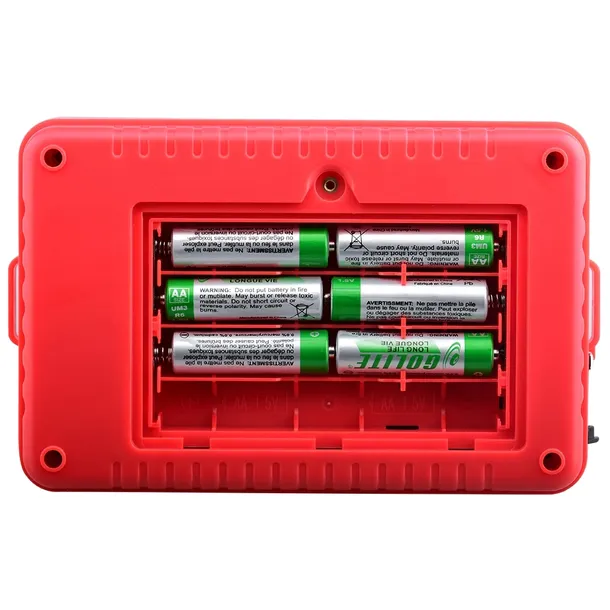

• Zasilanie: 6x bateria AA 1,5V lub zewnętrzny zasilacz 9V DC
• Pobór prądu: pobór mocy bez obciażenia < 300mW podczas prowadzenia testu
• Wymiary: 176 x 110 x 77 mm
• Waga: 580g (wliczając baterie)

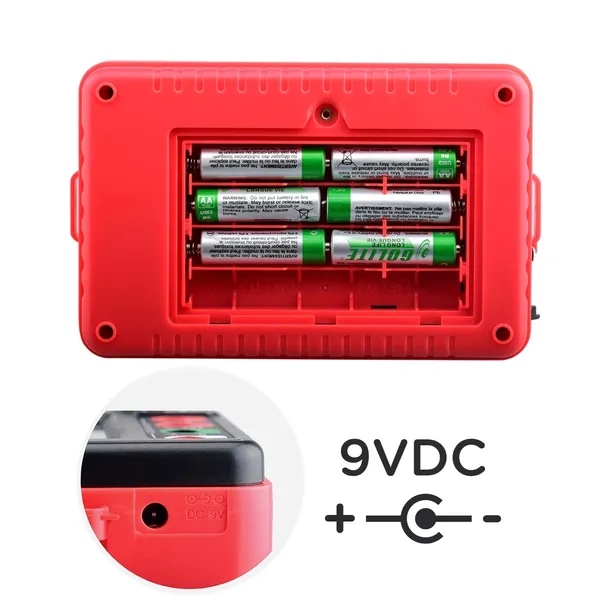

✅ Dwie możliwości źródła zasilania:

• 6x bateria AA 1,5V
• zewnętrzny zasilacz 9V DC

SZCZEGÓŁOWE DANE TECHNICZNE:

Tester rezystancji izolacji:

• Napięcie znamionowe: 250V / 500V / 1000V
• Dokładność: ±10%

Zakres testowy:

✅250V

• R=250kΩ 1mA
• Rezystancja izolacji: 1MΩ~200MΩ
• Dokładność: ±10%

✅500V

• R=500kΩ 1mA
• Rezystancja izolacji: 1MΩ~200MΩ
• Dokładność: ±10%

✅1000V

• R=1MΩ
• Rezystancja izolacji: 1MΩ~2000MΩ
• Dokładność: ±10%

Charakterystyka:

• Prąd zwarcia: <1.8mA
• Mediana oporu: 250/500V: 100MΩ
• Odporność: Ω~2KΩ, <50Ω nastąpi dźwięk alarmowy; Prąd testowy: 1mA, Dokładność +(0.8%±6)
• Pomiar napięcia stałego: 0V~1000V; Dokładność +(0.5% ±6)
• Pomiar napięcia przemiennego: 0V~750V; Dokładnośc +(1% ±6)

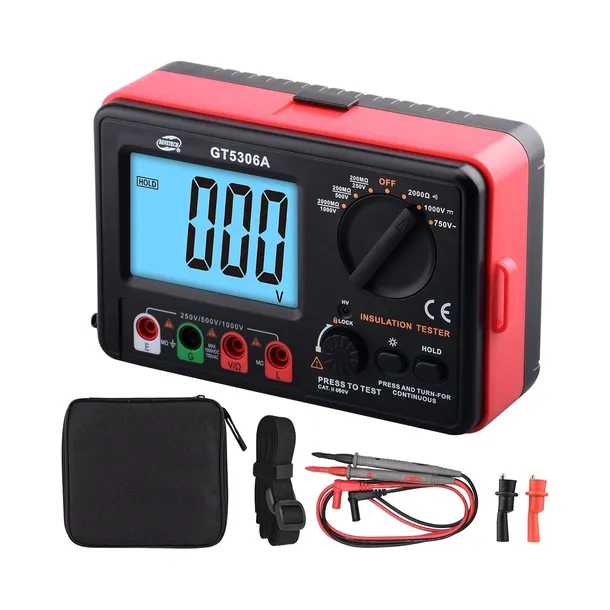

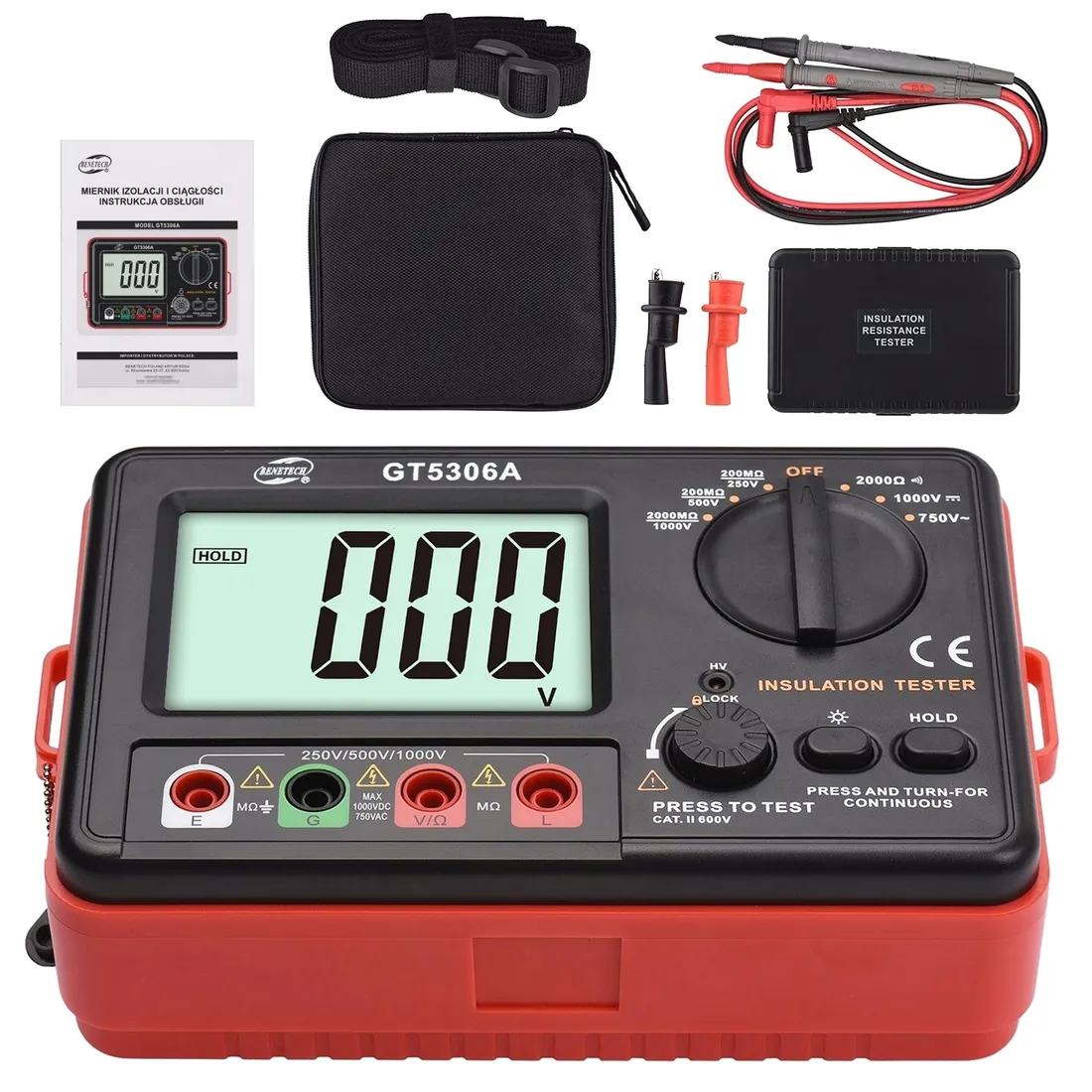

✅ Zawartość zestawu:

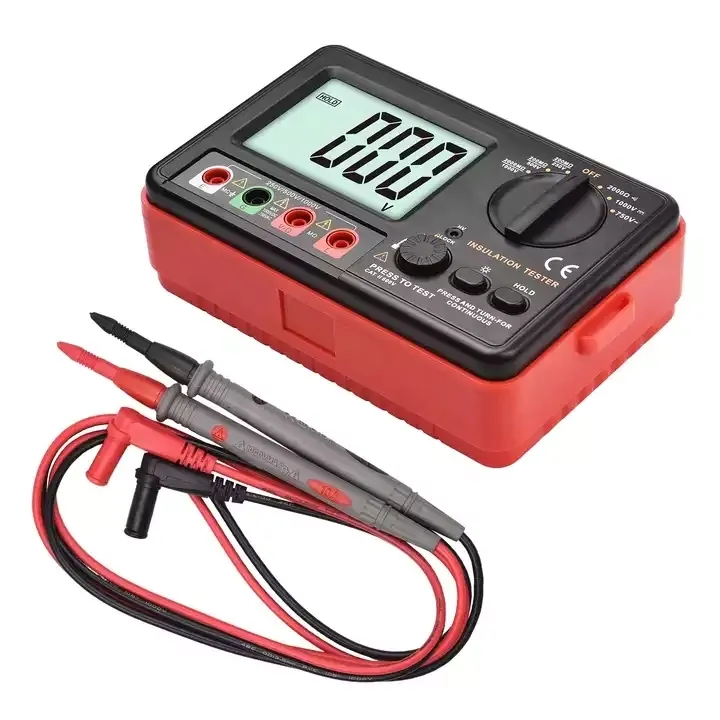

• 1x Miernik rezystancji izolacji wysokich napięć GT5306A
• 1x Czarny przewód pomiarowy
• 1x Czerwony przewód pomiarowy
• 2x Zaciski krokodylkowe

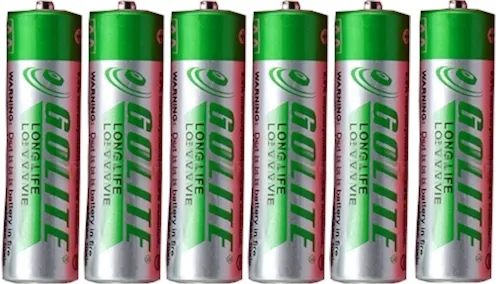

• 6x Bateria alkaliczna AA 1,5V
• 1x Instrukcja obsługi
• 1x Etui

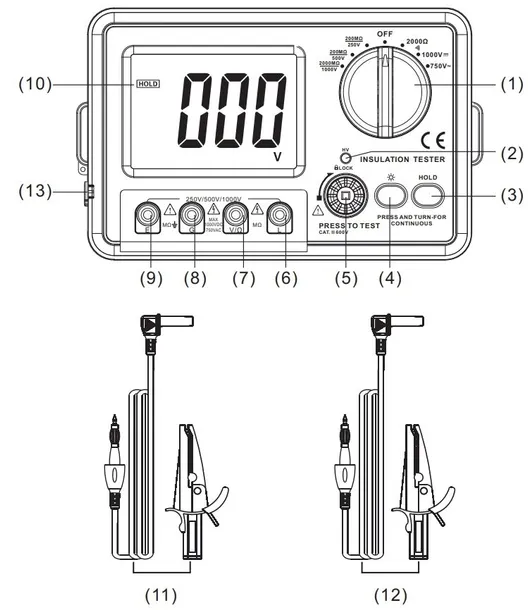

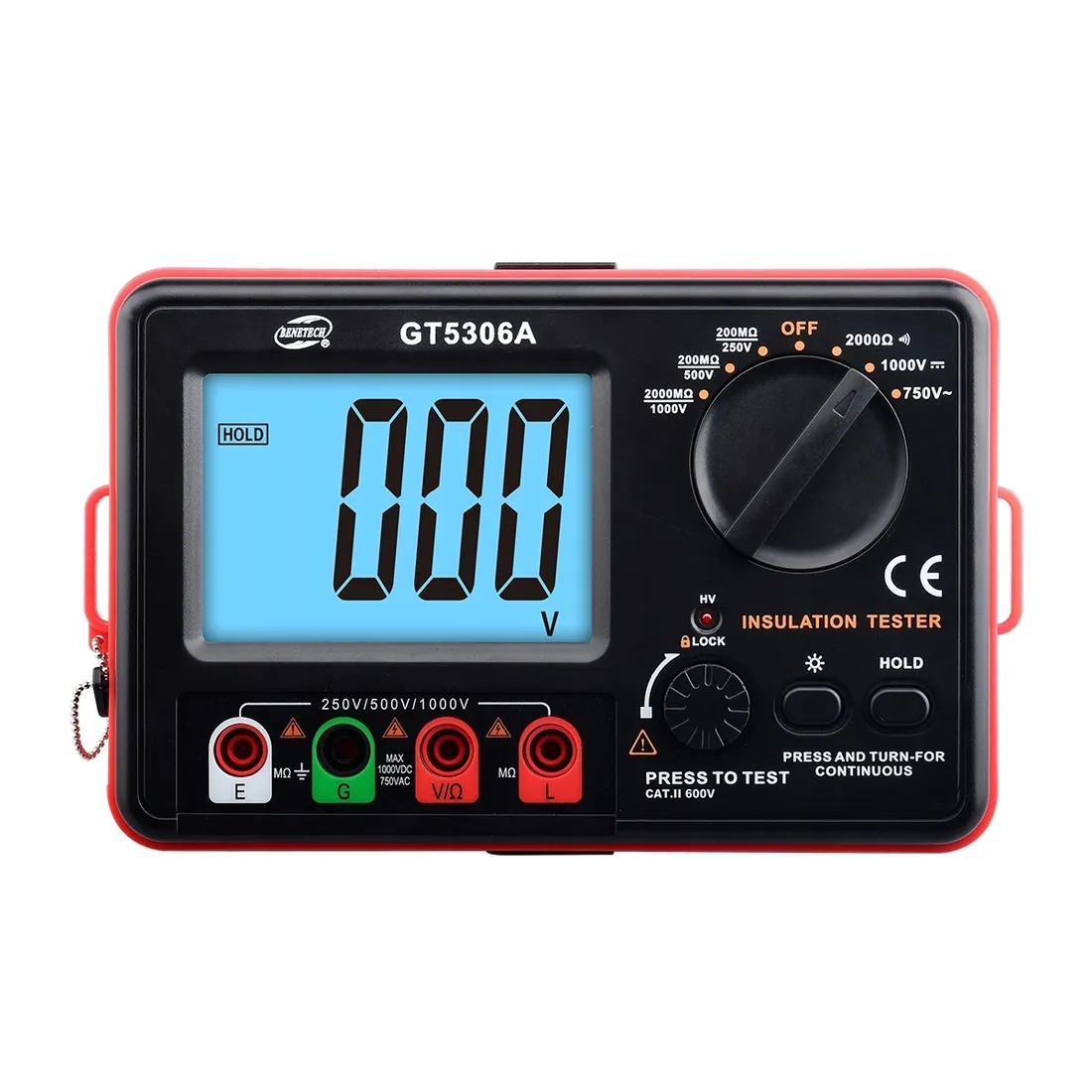

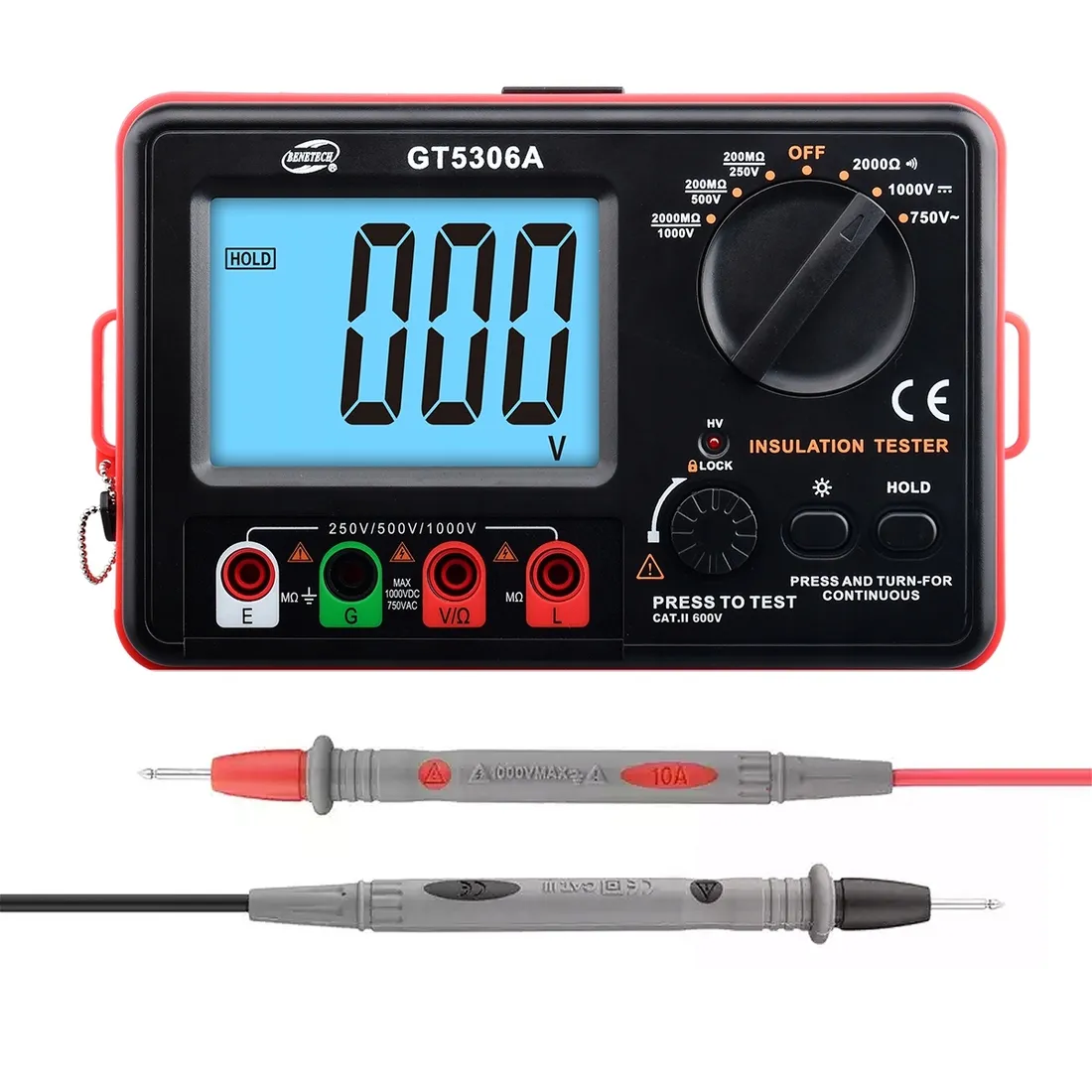

OPIS ELEMENTÓW OBUDOWY:

• (1) Przycisk zasilania / pokrętło wyboru funkcji: włącza / wyłącza urządzenie i pozwala na wybór funkcji. Dla poprawy żywotności baterii należy pozostawić w pozycji ”OFF” jeśli urządzenie nie jest używane.
• (2) Wskaźnik wysokiego napięcia (dioda LED)
• (3) Przycisk podtrzymania wyników odczytu: Naciśnij przycisk, aby wyniki bieżącego odczytu zostały podtrzymane na ekranie. Symbol HOLD będzie widoczny na ekranie, naciśnij przycisk ponownie, aby wyłączyć funkcję.
• (4) Przycisk podświetlania ekranu : włącza/wyłącza podświetlanie.
• (5) Przycisk TEST - przycisk włączania testu
• (6) L: podłączony do gniazda końcówki masy badanego obwodu.
• (7) Wejście: dodatni koniec testu napięcia wejściowego, rezystancji poniżej 2kΩ, oraz testu ciągłości (V/Ω).
• (8) G: gniazdo końcówki ochronnej; gdy badany obiekt wymaga dodania pierścienia ochronnego w celu wyeliminowania efektu wycieku, przewód elektrodowy pierścienia ochronnego powinien być podłączony do gniazda końcówki "G"; wejście ujemne, test napięcia, rezystancji i ciągłości (G).
• (9) E: ”Jack” połączyć z mierzonym obiektem
• (10) Ekran wyświetlacza LCD
• (11) Czarny przewód testowy z zaciskiem krokodylkowym
• (12) Czerwony przewód testowy z zaciskiem krokodylkowym

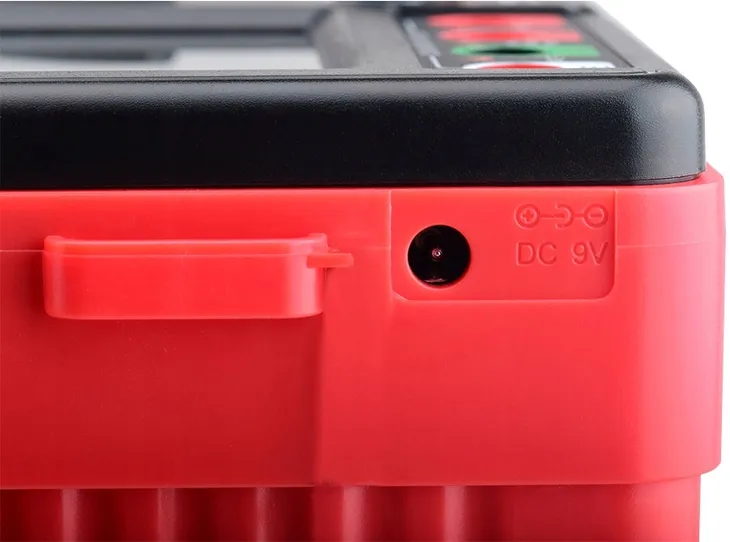

• (13) Gniazdo zasilacza DC 9V pozwala podłączyć zew- nętrzne zasilanie, aby zasilić wewnętrzny obwód.

OPIS ELEMENTÓW WYŚWIETLACZA:

• A. Zakres pomiarowy napięcia
• B. Funkcja podtrzymania danych
• C. Napięcie AC
• D. Zmierzona wartość
• E. Wskaźnik wysokiego napięcia
• F. Wskaźnik niskiego poziomu baterii
• G. Jednostka napięcia/rezystancji

Schemat metody pomiaru rezystancji izolacji.
