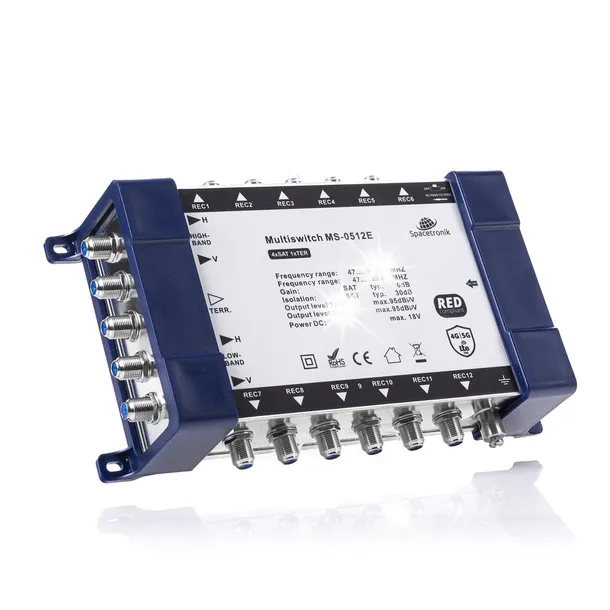

Multiswitch 5/12 TV SAT TER Spacetronik E-Series MS-0512E DVB-T/T2 DVB-S2

MS0512E; Multiswitch 5/12 Spacetronik E-Series MS-0512E.

Multiswitch końcowy 5/12 Spacetronik E-Series MS-0512E

Do czego podłączyć multiswitch E-Series?

 Multiswitch automatycznie rozpoznaje rodzaj sygnału, jaki będzie przekazywany do tunerów. Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza, dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia

Gdzie zamontować multiswitch Spacetronik?

 Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:

• lokalizacji z dala od wpływu warunków atmosferycznych
• zabezpieczenia przed dostępem osób postronnych
• odpowiedniej wentylacji

Schemat instalacji

 Instalacja multiswitcha Spacetronik wersji Eco jest banalnie prosta. Po prawej stronie znajduje się gniazdo wejściowe zasilania. Pozostałe elementy to wyjścia sygnału zsumowanego - SAT + DVB-T/T2

Co można podłączyć do multiswitch'a?

• jedno wejście sygnału z konwertera SAT Quattro
• jedno wejście sygnału naziemnego DVB-T/T2
• 12 wyjść sygnału zsumowanego SAT+DVB-T/T2

UWAGA!

Specyfikacja techniczna multiswitcha 5/12

• Liczba wejść: 4 SAT, 1 TER
• Liczba wyjść: 12
• Złącza: F żeńskie
• Zakres częstotliwości SAT: 950-2150MHz
• Zakres częstotliwości TER: 47-694MHz
• Zysk SAT: 2dB
• Zysk TER: 3dB
• Izolacja TER do SAT: 28dB
• Izolacja SAT do TER: 28dB
• Izolacja separacji polaryzacji H/V: 25dB
• Izolacja out - out TER: 22dB
• Izolacja out - out SAT: 30dB
• Tłumienie odbić SAT wejście: 10dB
• Tłumienie odbić SAT wyjście: 7dB
• Tłumienie odbić TER wejście: 10dB
• Tłumienie odbić TER wyjście: 7dB
• Poziom wyjściowy SAT(IMD3 - 35dB): 95dBµV
• Poziom wyjściowy TER(IMD3 - 60dB): 95dBµV
• Impedancja wejścia / wyjścia: 75Ohm
• Zasilanie: max. 18V
