MS0512E; Multiswitch 5/12 Spacetronik E-Series MS-0512E.

Multiswitch końcowy 5/12 Spacetronik E-Series MS-0512E

Do czego podłączyć multiswitch E-Series?

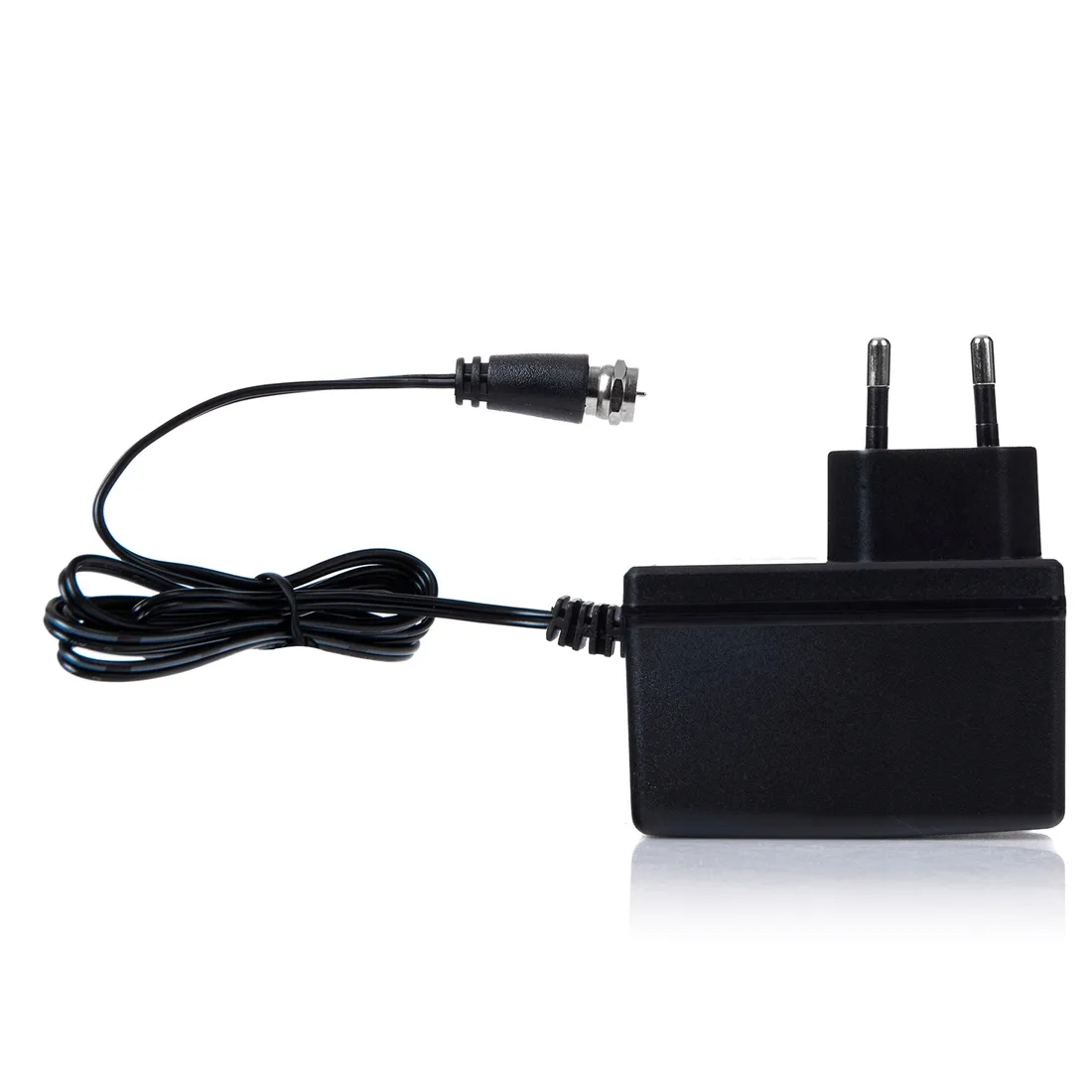

Multiswitch automatycznie rozpoznaje rodzaj sygnału, jaki będzie przekazywany do tunerów. Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza, dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia

Gdzie zamontować multiswitch Spacetronik?

Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:

lokalizacji z dala od wpływu warunków atmosferycznych

zabezpieczenia przed dostępem osób postronnych

odpowiedniej wentylacji

Schemat instalacji

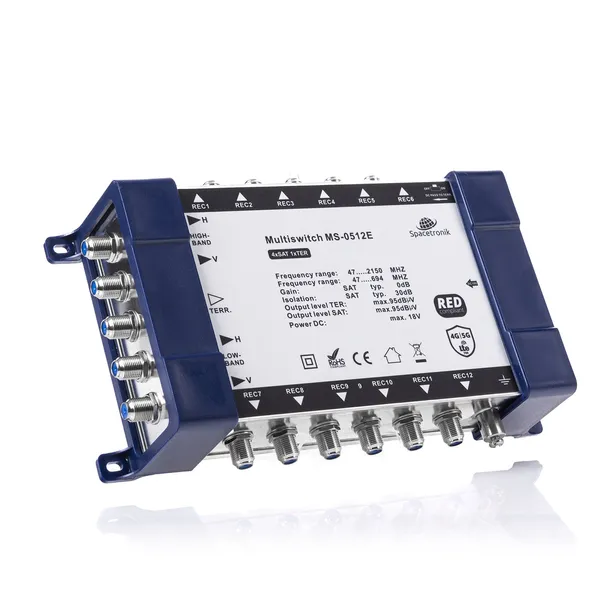

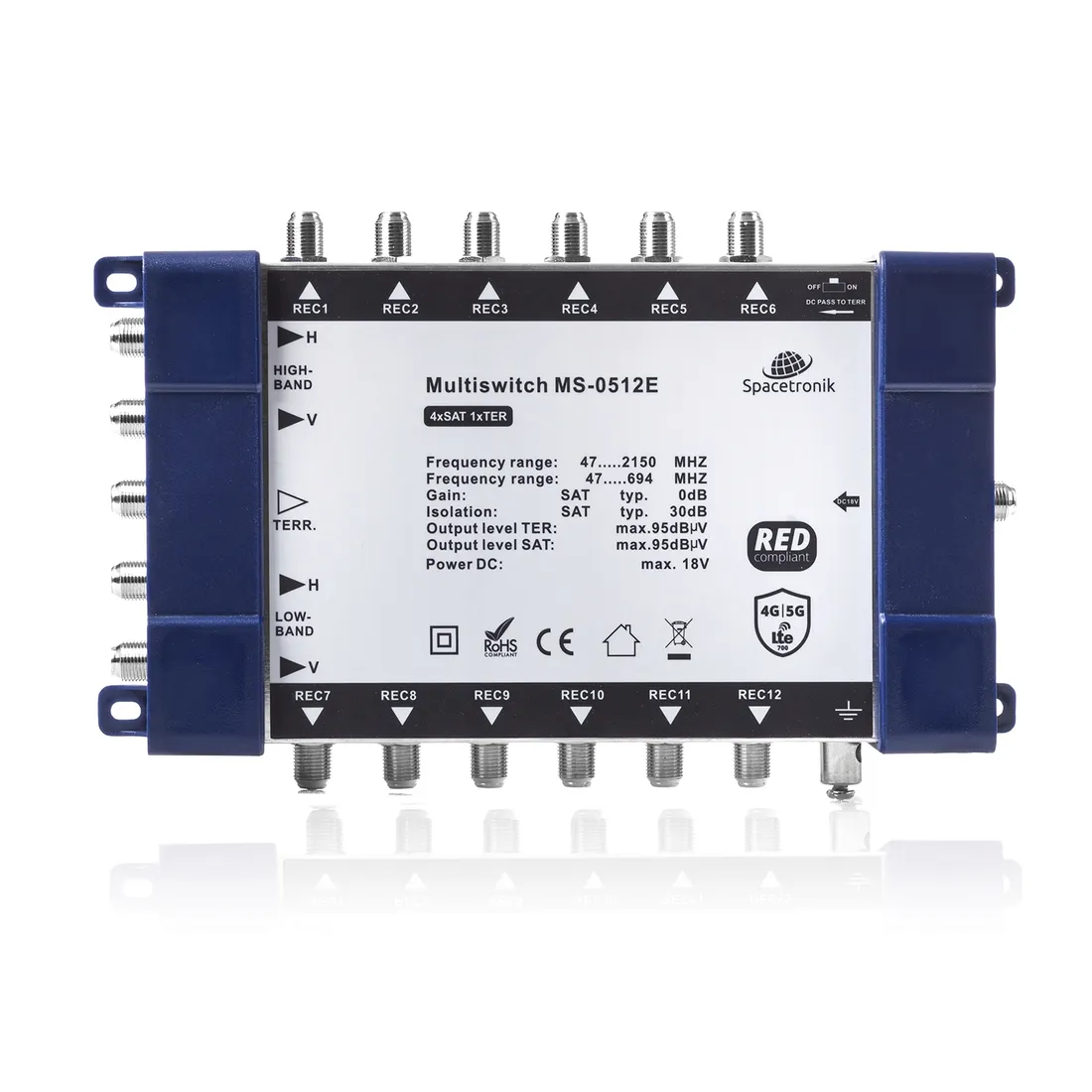

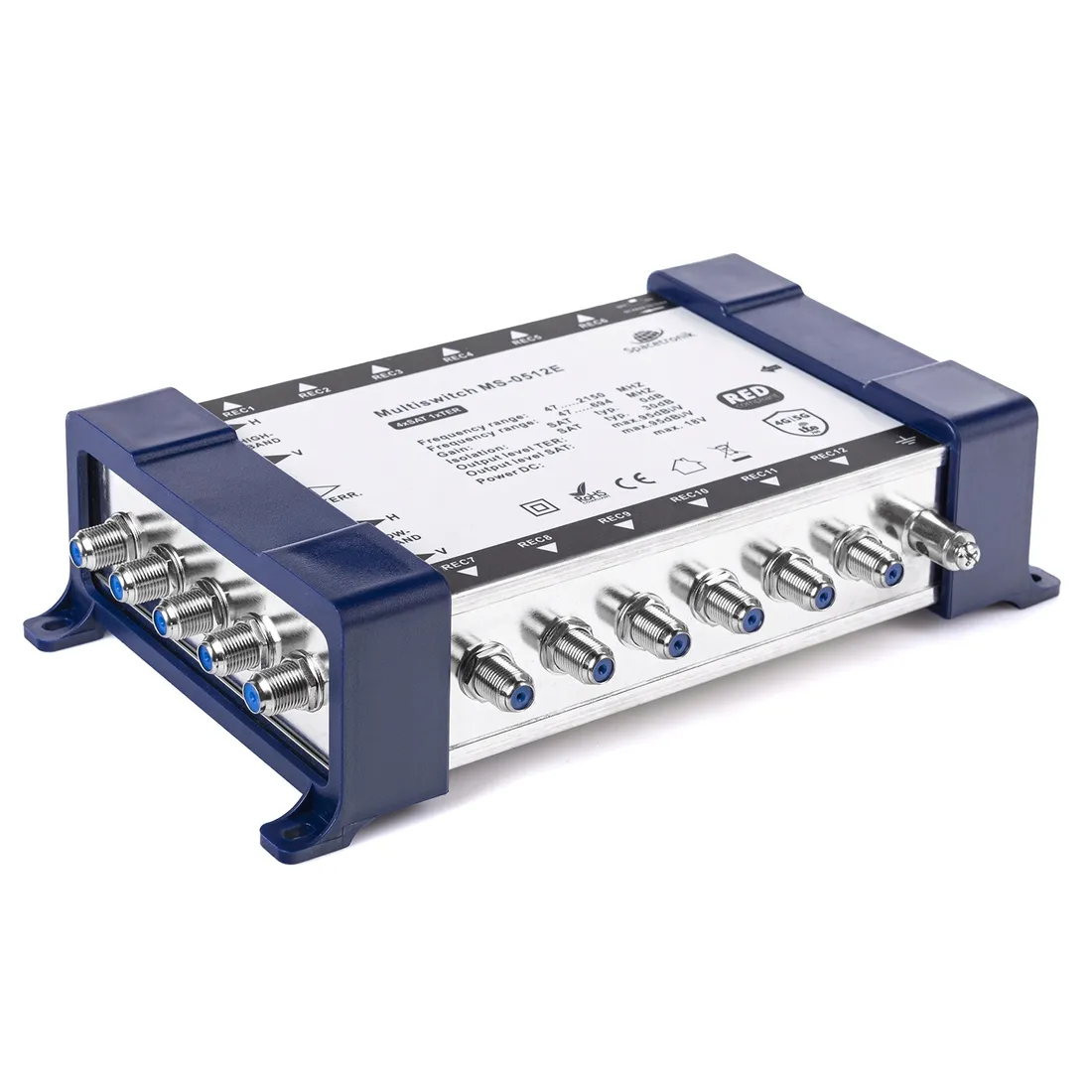

Instalacja multiswitcha Spacetronik wersji Eco jest banalnie prosta. Po prawej stronie znajduje się gniazdo wejściowe zasilania. Pozostałe elementy to wyjścia sygnału zsumowanego - SAT + DVB-T/T2

Co można podłączyć do multiswitch'a?

jedno wejście sygnału z konwertera SAT Quattro

jedno wejście sygnału naziemnego DVB-T/T2

12 wyjść sygnału zsumowanego SAT+DVB-T/T2

UWAGA!

Specyfikacja techniczna multiswitcha 5/12

Liczba wejść: 4 SAT, 1 TER

Liczba wyjść: 12

Złącza: F żeńskie

Zakres częstotliwości SAT: 950-2150MHz

Zakres częstotliwości TER: 47-694MHz

Zysk SAT: 2dB

Zysk TER: 3dB

Izolacja TER do SAT: 28dB

Izolacja SAT do TER: 28dB

Izolacja separacji polaryzacji H/V: 25dB

Izolacja out - out TER: 22dB

Izolacja out - out SAT: 30dB

Tłumienie odbić SAT wejście: 10dB

Tłumienie odbić SAT wyjście: 7dB

Tłumienie odbić TER wejście: 10dB

Tłumienie odbić TER wyjście: 7dB

Poziom wyjściowy SAT(IMD3 - 35dB): 95dBµV

Poziom wyjściowy TER(IMD3 - 60dB): 95dBµV

Impedancja wejścia / wyjścia: 75Ohm

Zasilanie: max. 18V
