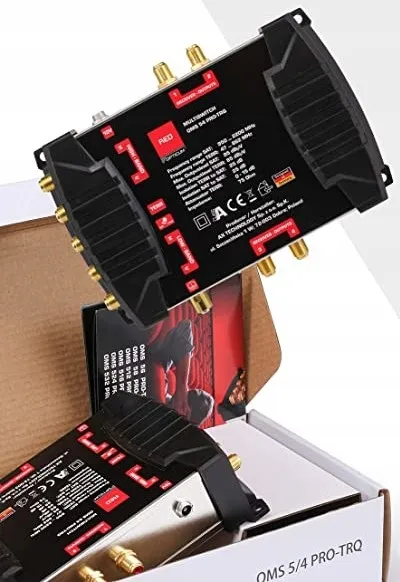

Multiswitch 5 / 4 Opticum OMS 5/4

Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie przekazywany do tunerów.

Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.

Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:

• lokalizacji z dala od wpływu warunków atmosferycznych
• zabezpieczenia przed dostępem osób postronnych
• odpowiedniej wentylacji

Podłączenie:

• jeden konwerter Quattro lub QUAD
• jedna antena naziemna DVB-T
• 4 tunery sat

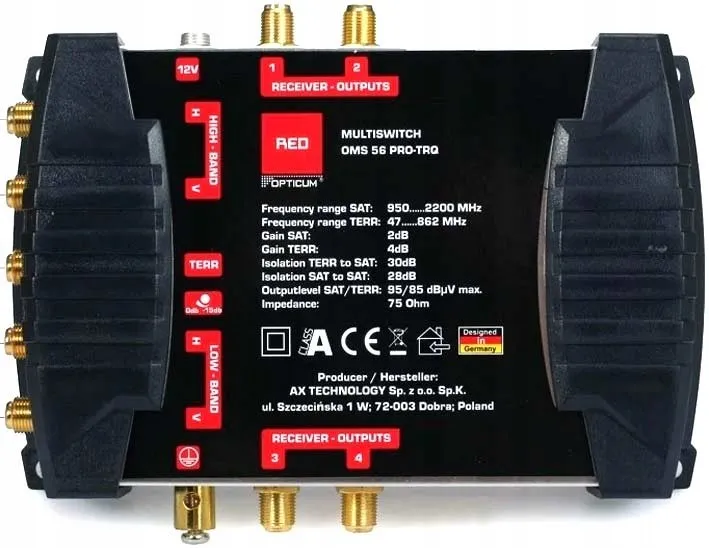

Dane techniczne:

• Zakres częstotliwości SAT : 950-2200 MHz
• Zakres częstotliwości TER : 47-862 MHz
• Wzmocnienie SAT (950-2150 MHz) : 2 dB
• Wzmocnienie TER (47-862 MHz) : 4 dB
• Separacja SAT do TER : 25 dB
• Separacja TER do SAT : 25 dB
• Separacja między polaryzacjami H/V : 25 dB
• Maksymalny poziom wyjściowy SAT : 95 dBuV
• Maksymalny poziom wyjściowy TER : 85 dBuV
• Impedancja wejść/wyjść : 75 Ohm
• Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
• Zasilanie z sieci: 230V AC 50Hz
• Temperatura pracy : 0...+55 oC
• Wymiary : 175 x 133 x 54 mm (realne wymiary)

Zestaw zawiera:

• Multiswitch
• Zasilacz Klucz do wkręcania złącza F
• Zasilacz sieciowy
