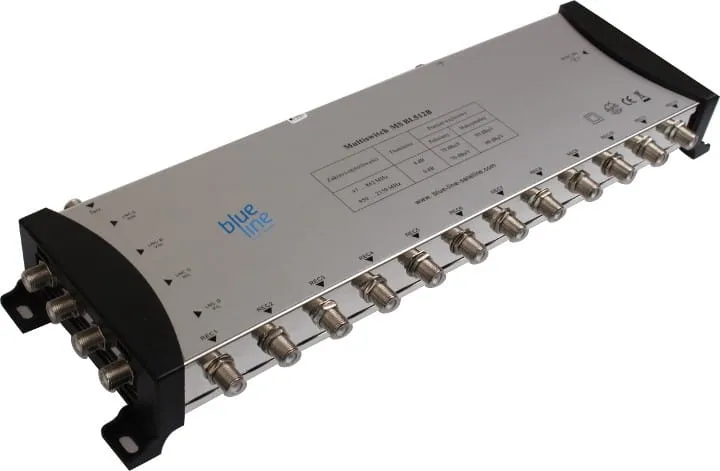

MULTISWITCH BLUE LINE 5/12

MULTISWITCH 5/12BL512B BLUE LINE5 WEJŚĆ / 12 WYJŚĆ

PRZEZNACZENIE

Multiswitch 5/12 BL512B Blue Line jest urządzeniem, które umożliwia dystrybucję sygnałów odbieranych z jednego satelity, oraz sygnału telewizji naziemnej DVB-T do czterech odbiorników satelitarnych lub naziemnych. Multiswitch automatycznie dopasowuje rodzaj sygnału jaki będzie przekazywany do danego odbiornika. ODBIÓR Z JEDNEGO SATELITY DLA 12 ODBIORCÓW. UWAGA! Multiswitch współpracuje tylko z konwerterami typu Quattro!

SPECYFIKACJA TECHNICZNA

• Zakres częstotliwości: LNB-wejście 950-2150 MHz TV naz.-wejście 47-862 MHz
• Liczba wejść: 4 + 1 / V High, V Low, H High, H Low / oraz telewizja naziemna.
• Liczba wyjść: 12
• Tłumienie: 950-2150 MHz 0 dB 86-862 MHz 4 dB
• Izolacja: H / V > 28 dB SAT-SAT > -- dB Rec-Rec >28 dB Terr.-Sat. >30 dB Sat.-Terr. >30 dB
• Poziom sygnału na wyjściu (max.): 950-2150 MHz 100 dB 47-862 MHz 83 dB
• Wymiary: 345x130x45 mm

PRZYKŁADOWY SCHEMAT PODŁĄCZENIA

SPECYFIKACJA ZASILANIA

• Zasilanie: 990 - 264 VAC, pobór prądu 15

DiSEqC: 2.0

Ilość wejść: 5 szt.

Ilość wyjść: 12 szt.

Rodzaj zasilacza: Zewnętrzny

Separacja pomiędzy wejściami/wyjściami: 28 dB

Tłumienie: 4
