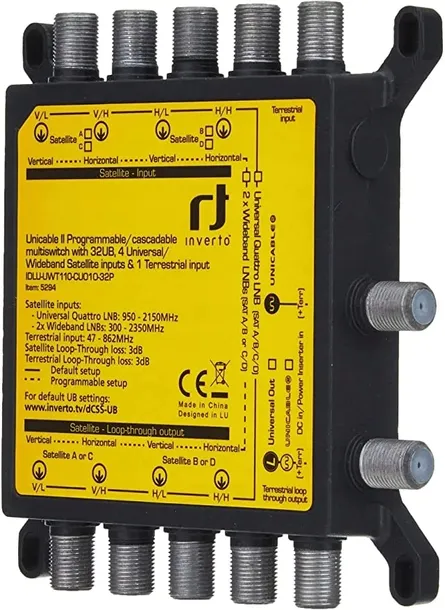

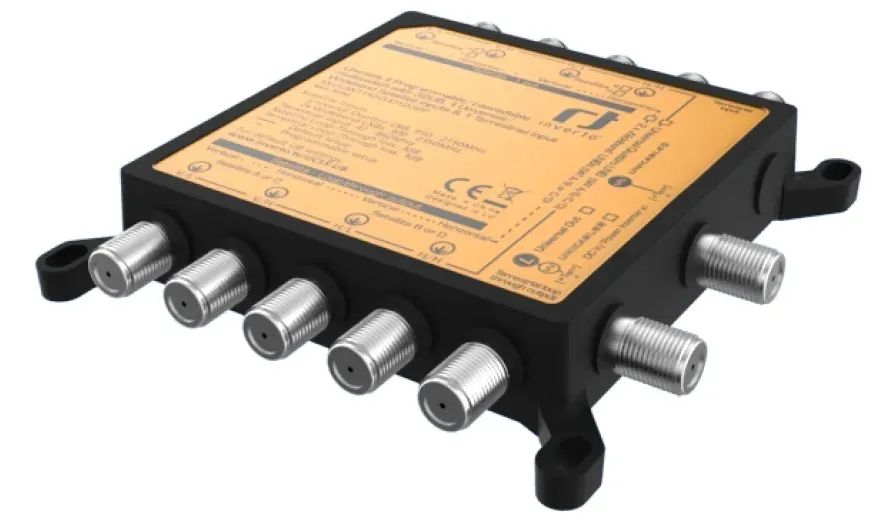

Multiswitch Inverto Unicable SAT + DVB-T2 Wideband

Multiswitch Inverto Unicable IDLU-UWT110-CUO1O-32P

(Symbolu produktu: IDLU-UWT110-CUO1O-32P)

Multiswitch Inverto Unicable służy do rozbudowy klasycznej instalacji multiswitchowej o technologię jednokablową Unicable I/II.

Lista kanałówzgodna z odbiornikami polskich platform typu NC+ (Ultrabox4K).

Urządzenie posiada 4 wejścia satelitarne + 1 wejście DVB-T, 4 wyjścia przelotowe satelitarne + 1 wyjście DVB-T. Na wyjściu możemy uzyskać sygnał Unicable + DVB-T2 oraz sygnał Legacy + DVB-T2.

Idealne rozwiązanie jeśli posiadamy już klasyczną instalację multiswitchową i nie można jej rozbudować o kolejne kable. Do multiswitcha należy podłączyć klasyczny konwerter Quattro lub konwerter WideBand - zalecany Inverto Wideband Pro (są dostępne w naszej ofercie).

Multiswitch wspiera specyfikację:

• Unicable I - EN50494 , 4 kanałów
• Unicable II - EN50607 , 32 kanały programowalne

Posiada też wyjście Legacy jak z klasycznego multiswitcha, czy uniwersalnego konwertera. Z tego wyjścia można również uzyskać sygnał Unicable (opcja możliwa do przestawienia za pomocą programatora Satpal, dostępna bez dodatkowej opłaty przy zamówieniu i dodaniu odpowiedniego komentarza).

Kanały wykorzystywane do Unicable II można programować przy pomocy specjalnego oprogramowania i programatora Inverto (dostępny w naszej ofercie).

Dodatkową zaletą multiswitcha jest wejście DVB-T2. Sygnał z anteny naziemnej można zsumować z sygnałem TV satelitarnej.

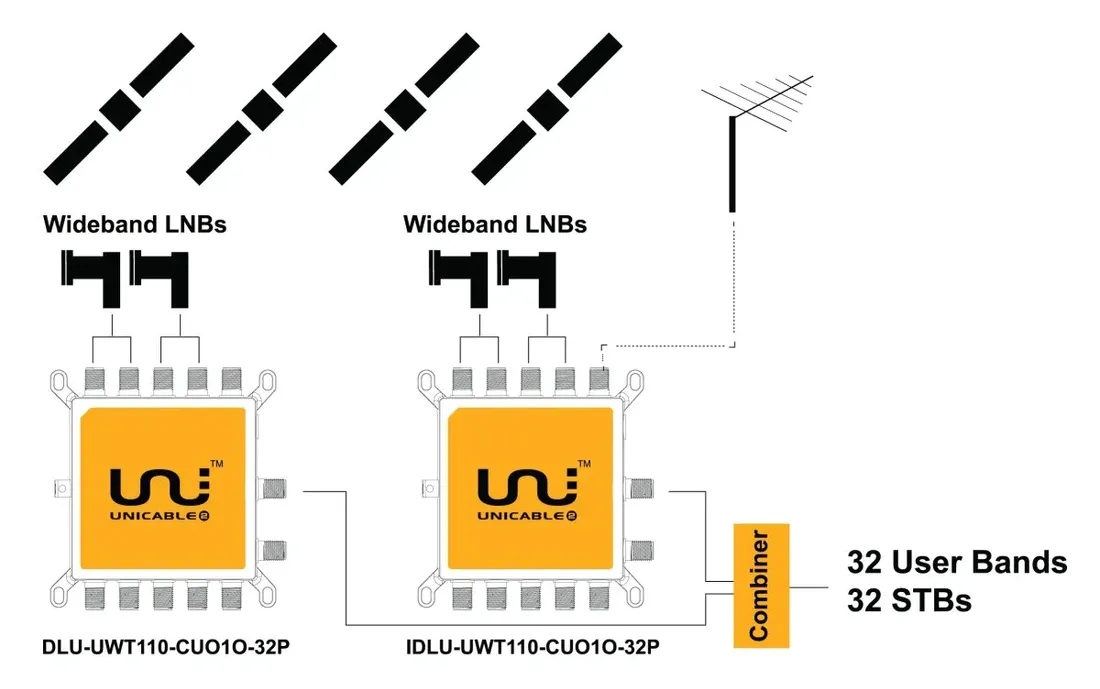

Multiswitch Inverto Unicable umożliwiają w bezinwazyjny sposób rozbudować większość obecnych instalacji multiswitchowych o dostarczenie dodatkowych sygnałów satelitarnych po istniejącym przewodzie antenowym. Do tej pory było to niemożliwe!

Specyfikacja:

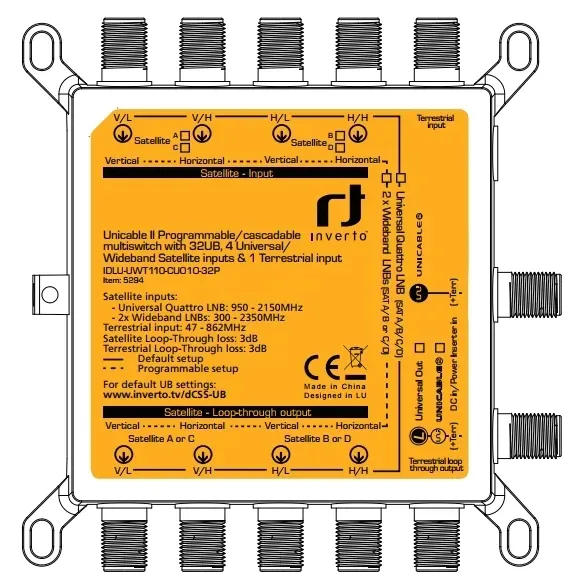

Wejścia

• 4 wejścia z konwertera Quattro lub WideBAnd
• 1 wejscie TV naziemnej VHF/UHF

Wyjścia

• 4 wyjścia przelotowe z konwertera Quattro
• 1 wyjście przelotowe TV naziemnej VHF/UHF
• 1 wyjście Unicable I / II (z programowalnymi kanałami)
• 1 wyjście Legacy jak z LNB Universal

Zakres częstotliwości

• SAT: 950-2150MHz
• TER: 47-862MHz

Tłumienie sygnału na przelocie

• SAT: max. 3dB
• TER: max. 3dB

Wzmocnienie

• SAT Unicable: 25dB
• SAT Legacy: 10dB

Poziom sygnałów wejściowych -50dBm ~ -15dBm

Zasilanie 500mA, 13V DC

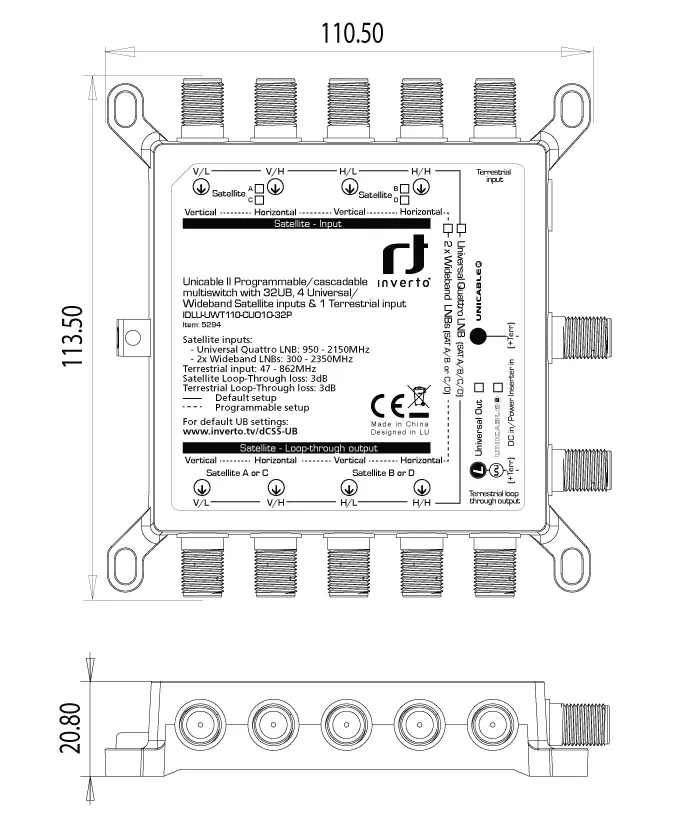

Wymiary 113,5 x 110,5 x 20,8mm

Zestaw zawiera:

• Multiswitch Unicable II Inverto 5294
• Zwrotnica zasilająca Inverto
• Zasilacz sieciowy
• Opakowanie

Tryb pracy Unicable II dla 32 użytkowników:

• CH1 1210MHZ (EN50494+EN50607)
• CH2 1420MHz (EN50494+EN50607)
• CH3 1680MHz (EN50494+EN50607)
• CH4 2040MHz (EN50494+EN50607)
• CH5 984MHz (EN50494+EN50607)
• CH6 1020MHz (EN50494+EN50607)
• CH7 1056MHz (EN50494+EN50607)
• CH8 1092MHz (EN50494+EN50607)
• CH9 1128MHz (EN50607)
• CH10 1164MHz (EN50607)
• CH11 1256MHz (EN50607)
• CH12 1292MHz (EN50607)
• CH13 1328MHz (EN50607)
• CH14 1364MHz (EN50607)
• CH15 1458MHz (EN50607)
• CH16 1494MHz (EN50607)
• CH17 1530MHz (EN50607)
• CH18 1566MHz (EN50607)
• CH19 1602MHz (EN50607)
• CH20 1638MHz (EN50607)
• CH21 1716MHz (EN50607)
• CH22 1752MHz (EN50607)
• CH23 1788MHz (EN50607)
• CH24 1824MHz (EN50607)
• CH25 1860MHz (EN50607)
• CH26 1896MHz (EN50607)
• CH27 1932MHz (EN50607)
• CH28 1968MHz (EN50607)
• CH29 2004MHz (EN50607)
• CH30 2076MHz (EN50607)
• CH31 2112MHz (EN50607)
• CH32 2148MHz (EN50607
