Multiswitch TT 9/8 Telmor - końcowy

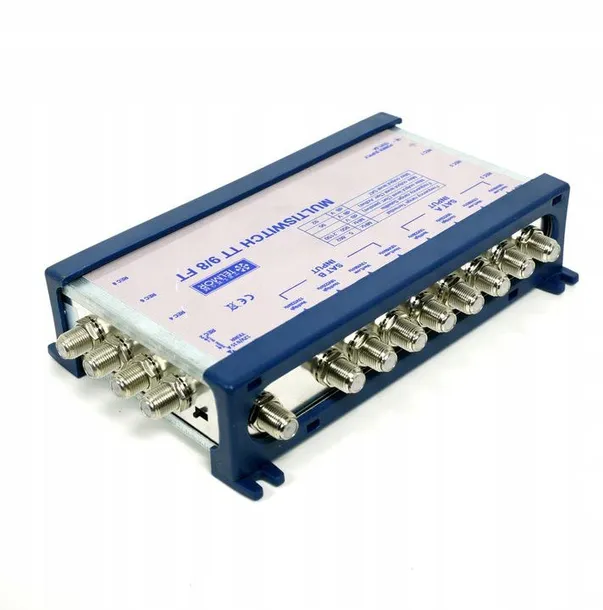

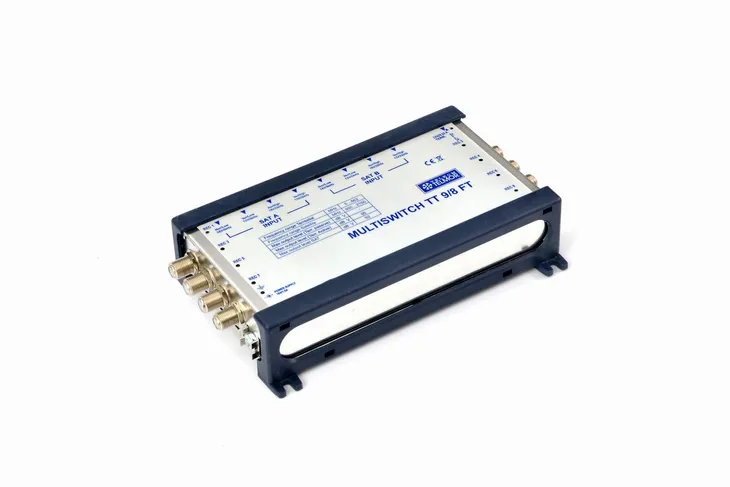

Telmor TT-9/8 FT to nowoczesne i niezawodne urządzenie do podziału sygnału telewizji na 8 niezależnych odbiorników przy użyciu tylko 4 przewodów z anteny satelitarnej.
Służy także jako sumator sygnałów. Przy podłączeniu dodatkowego przewodu z anteny DVB-T urządzenie jest w stanie rozdystrybuować sygnał satelitarny i naziemny do 8 gniazd abonenckich.
- Zakres częstotliwości pracy tor RTV (TERR.): 5-860 MHz
- Zakres częstotliwości pracy tor SAT: 950 - 2150 MHz
- Liczba wejść RTV (TERR.): 1
- Liczba wejść SAT: 8
- Liczba wyjść abonenckich RTV+SAT: 8
Telmor TT-9/8 FT należy do rodziny multiswitchy pozwalającej budować duże i bardzo duże instalacje zbiorowe. Nowe rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej dot. Warunków technicznych, jakim powinny odpowiadać budynki nakłada obowiązek budowania instalacji multiswitchowych w każdym nowym budynku wielorodzinnym. Niewątpliwą zaletą multiswitchy TT-9/8 jest wbudowana prekorekcja charakterystyki - nachylenie charakterystyki. Ta cecha urządzenia w połączeniu ze zjawiskiem wzrostu tłumienia kabla wraz ze wzrostem częstotliwości, pozwala uzyskać wyrównanie poziomów sygnałów na gniazdku abonenckim. W celu zapewnienia odpowiednich poziomów sygnału na gnieździe abonenckim, należy wykonać obliczenia bilansu energetycznego.
Specyfikacja:
- TYP: TT 9/8FT
- Zakres częstotliwości pracy tor RTV (TERR.): 5-860 MHz
- Zakres częstotliwości pracy tor SAT: 950 - 2150 MHz
- Liczba wejść RTV (TERR.): 1
- Liczba wejść SAT: 8
- Liczba wyjść abonenckich RTV+SAT: 8
- Tłumienie toru RTV – tryb pasywny: 21…17 dB
- Tłumienie toru RTV – tryb aktywny: 3…1 dB
- Tłumienie toru SAT odgałęzienie: 0…4 dB
- Tłumienie niedopasowania – tor RTV: >10 dB
- Tłumienie niedopasowania – tor SAT: >8 dB
- Separacja RTV – SAT: >24 dB
- Separacja SAT – RTV: >60 dB
- Separacja pomiędzy polaryzacjami H/V: >30 dB
- Maksymalny poziom wyjściowy RTV – tryb aktywny: 95 dBuV
- Maksymalny poziom wyjściowy SAT: 92 dBuV
- Zasilanie – zewnętrzny zasilacz: +13V 1.5A
- Pobór prądu z odbiornika SAT: 40 mA
- Komendy przełączające: DiSEqC 2.0 (+13V/+18V, 0/22kHz, Tonowo)
- Wymiary SxWxG: 300x190x40 mm
