Płyta bazowa dla Raspberry Pi Compute Module

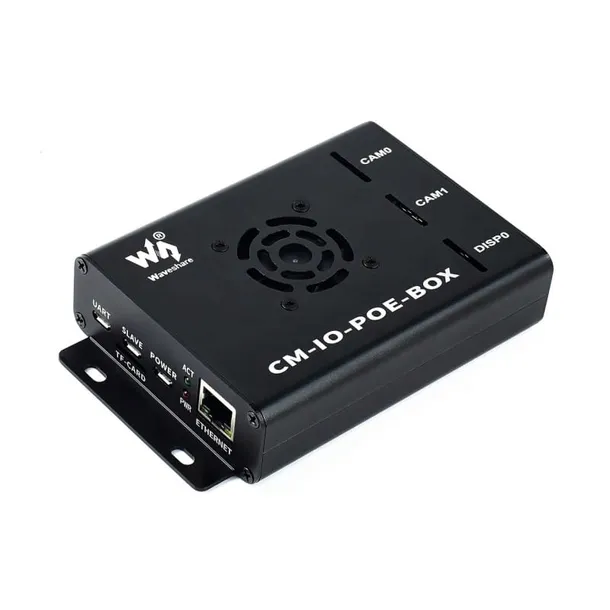

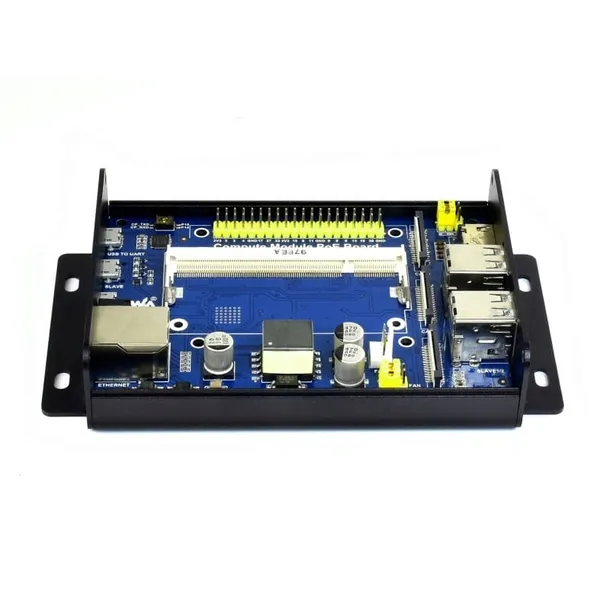

Obudowa metalowa dla Raspberry Pi CM3 / CM3L / CM3+ wraz z płytą bazową wyposażoną w funkcję zasilania PoE oraz wyprowadzone porty USB, HDMI, CAM, DSI.

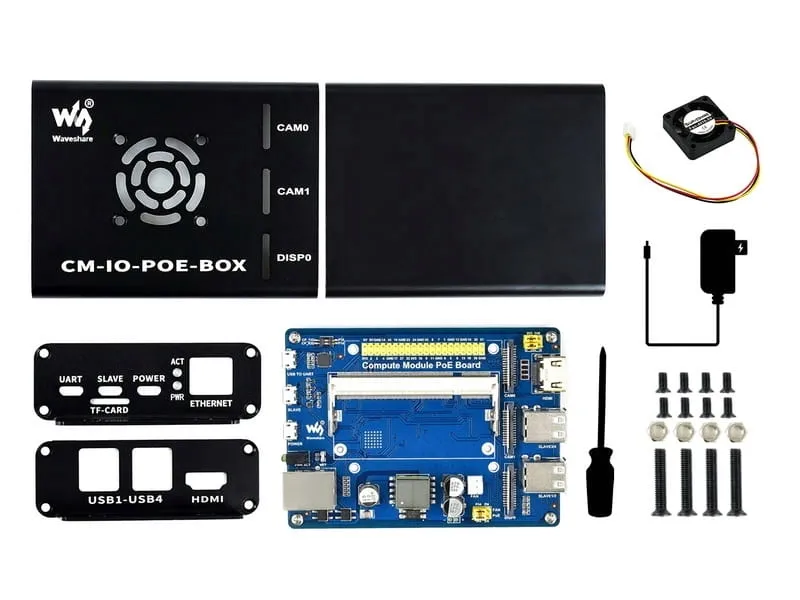

Zestaw zawiera: płytę dla Raspberry Pi CM3, metalową obudowę, zasilacz, wentylator.

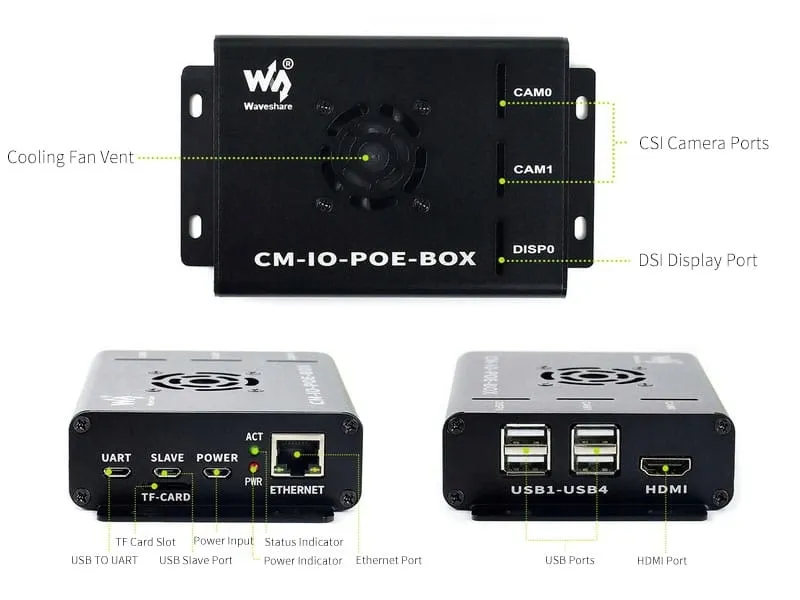

Wycięcia dla urządzeń peryferyjnych

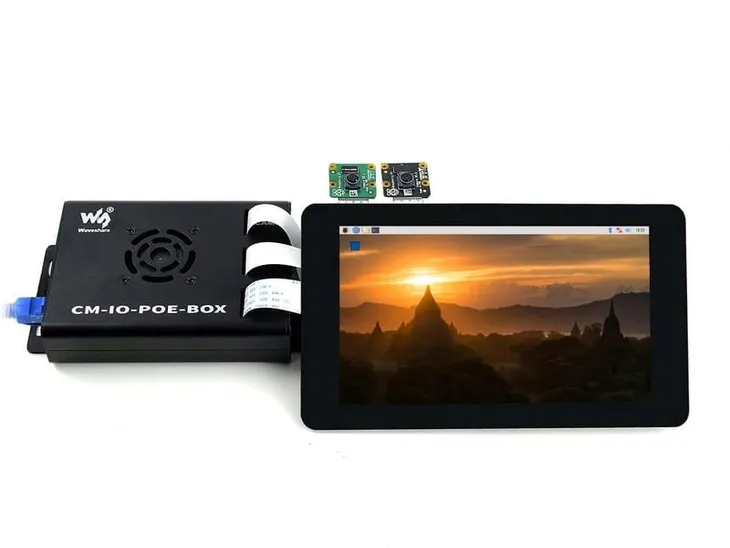

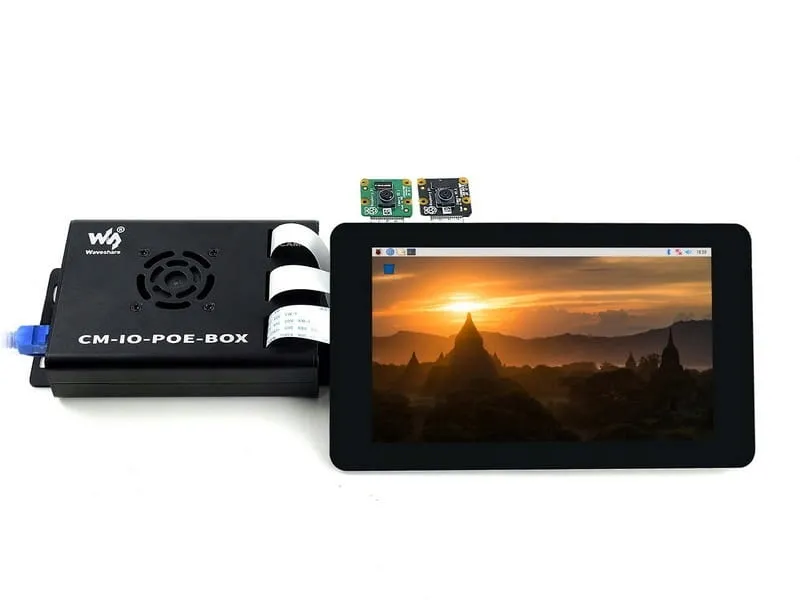

Przykład podłączenia

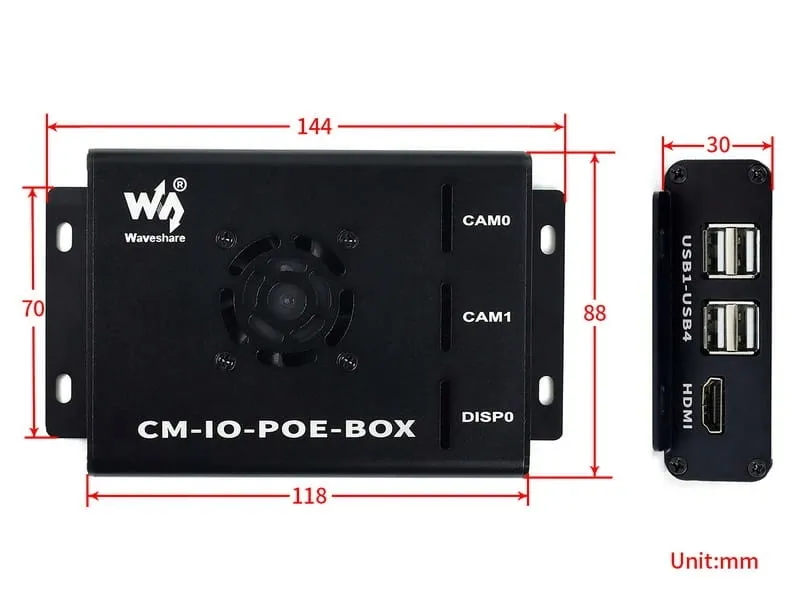

Wymiary

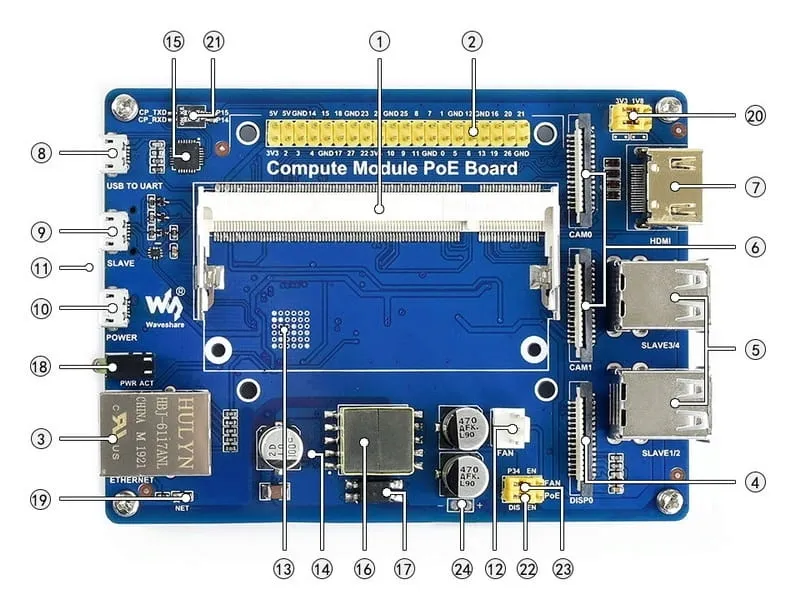

Opis płyty

1. Złącze dla Raspberry Pi Compute Module(CM3 / CM3L / CM3+ / CM3+L).
2. Złącze w standardzie Raspberry Pi GPIO: dla połączenia innych modułów współpracujących z Raspberry Pi.
3. Złącze Ethernet z funkcją PoE: 10/100M auto-negotiation, umożliwia podłączenie router lub switch.
4. Złącze DSI: dla podłączenia wyświetlacza LCD Raspberry Pi.
5. Złącza USB: 4x USB, dla podłączenia urządzeń USB.
6. Złącza CSI: 2x CSI dla podłączenia kamer Raspberry Pi.

7. Złącze HDMI.

8. Złącze USB na UART: dla szeregowego debagowania.
9. Złącze USB SLAVE: umożliwia wgranie systemu do Compute Module 3/3+
10. Złącze zasilania: 5V 2.5A
11. Złącze karty TF (dolna strona): umożliwia włożenie karty SD z systemem.
12. Złącze wentylatora.
13. LAN9514 (dolna strona): hub USB i kontroler 10/100M Ethernet.
14. Si3404 PoE kontroler mocy(dolna strona).

15. Konwerter CP2102 USB na UART.

16. Transformator EP13 PoE.
17. Transoptor.

18. Wskaźniki LED:

    Czerwony: Zasilanie Raspberry Pi

    Zielony: Status pracy Raspberry Pi

19. Status sieci NET

20. Zworki konfiguracji napięcia VGx: kontrola poziomu I/O

21. Konfiguracja wyjścia UART:

    Lewy: podłączenie CP2102 do Raspberry Pi serial port

    Prawo: rozłączenie CP2102 z Raspberry Pi serial port

22. Konfiguracja wentylatora:

    P34: kontrola programowa poprzez P34 pin

    EN: wentylator bezpośrednio do 5V

23. Konfiguracja PoE:

    DIS: PoE zablokowany

    EN: PoE odblokowany

24. Punkt pomiarowy napięcia PoE
