Obudowa Zasilacz dla Raspberry Pi CM5 M.2 HDMI Ethernet USB Eeprom

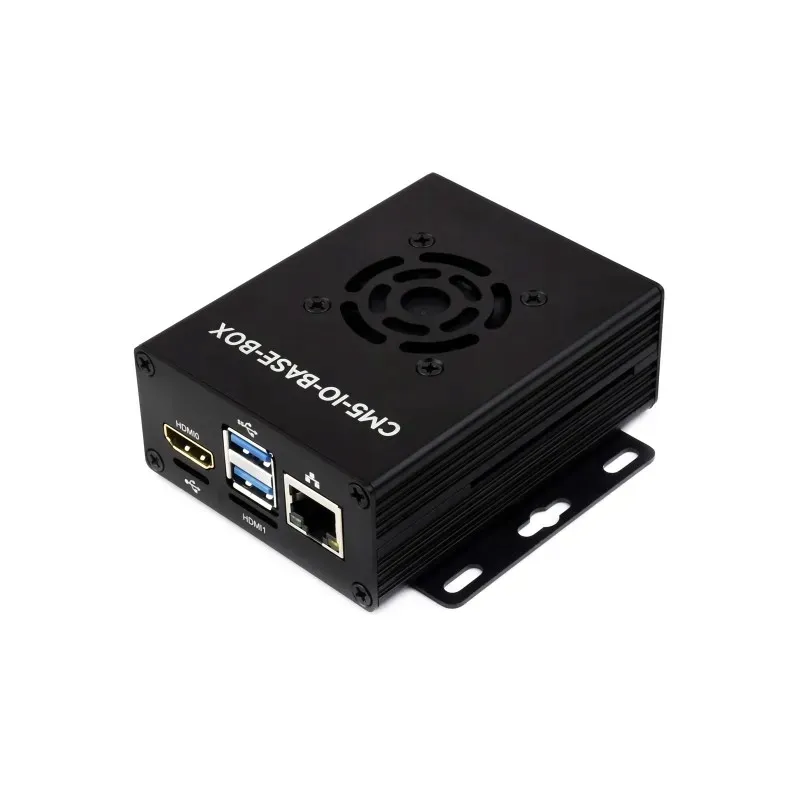

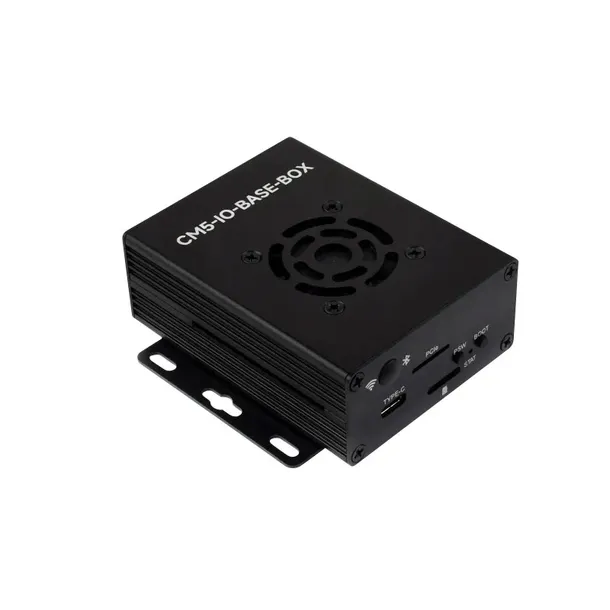

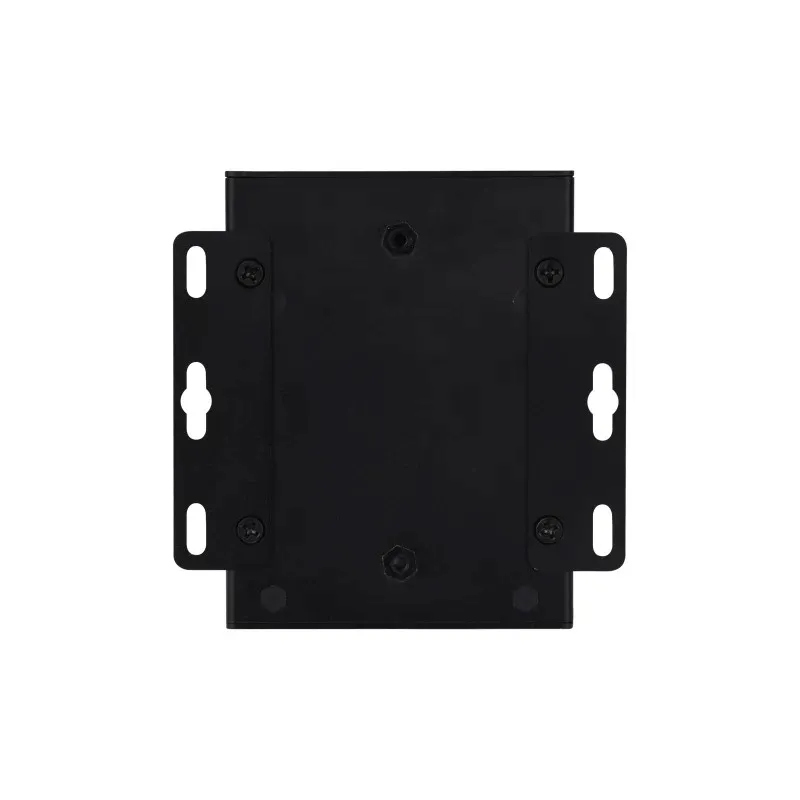

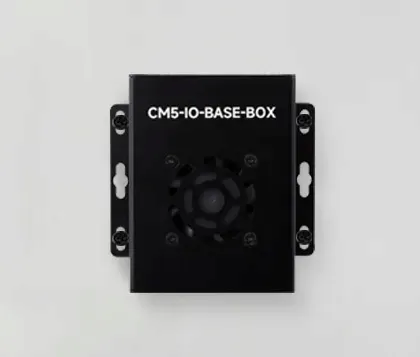

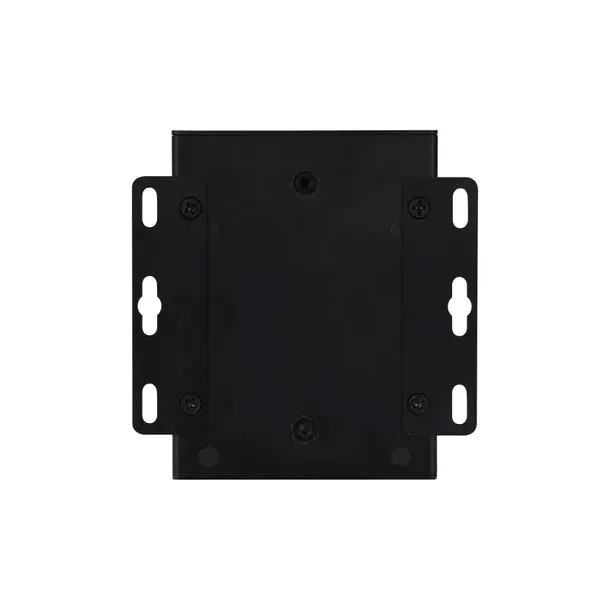

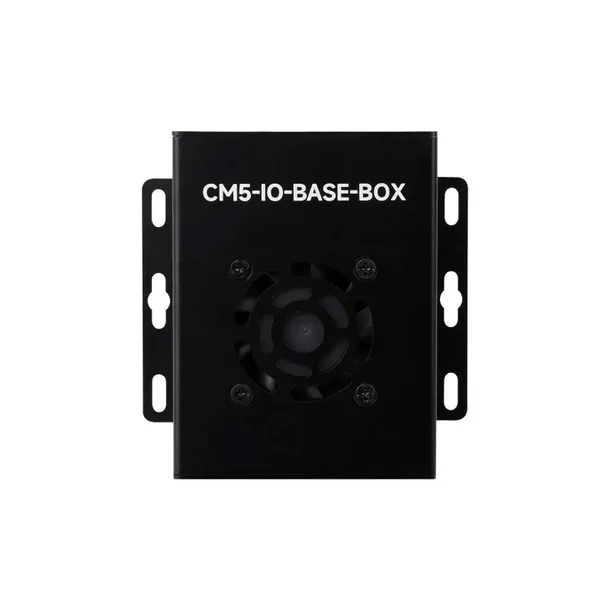

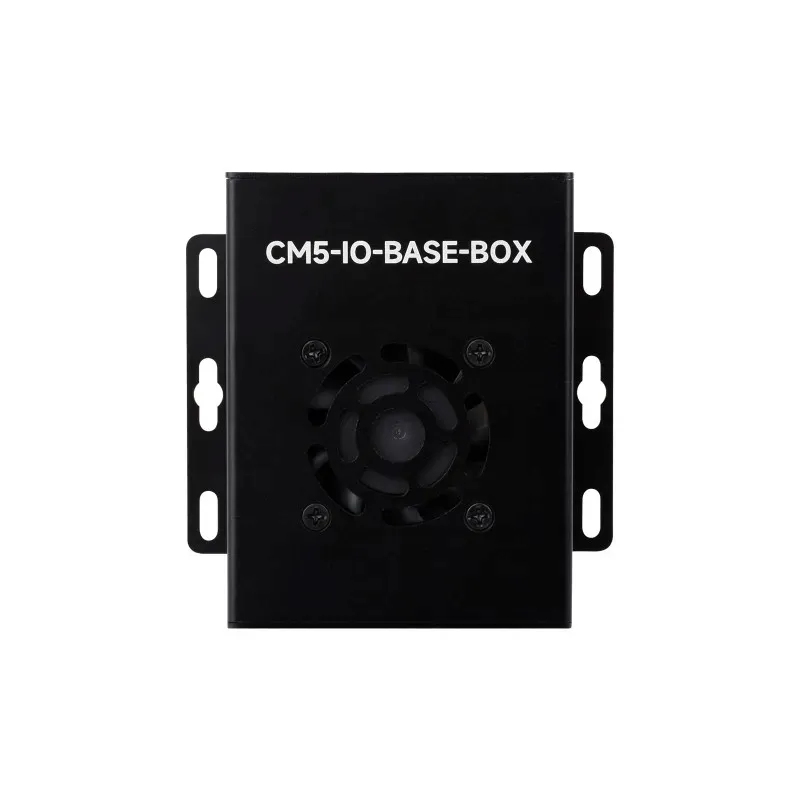

CM5-IO-BASE-BOX-B – Płyta bazowa do Raspberry Pi CM5 z Obudową oraz Zasilaczem

Miniaturowa, wydajna płyta bazowa zaprojektowana z myślą o modułach Raspberry Pi Compute Module 5. Umożliwia budowę kompaktowego minikomputera z wyjściem HDMI, szybkim Ethernetem, obsługą M.2, wieloma portami USB oraz dodatkowymi funkcjami bezpieczeństwa.

Najważniejsze cechy

• Gniazdo CM5 – kompatybilne z wszystkimi wersjami Compute Module 5 (Lite i eMMC)
• Złącze sieciowe RJ45 – Gigabit Ethernet
• Złącze M.2 M Key – dla modułów w rozmiarze 2230 / 2242
• Główne złącze GPIO – 40 pinowe, zgodne z Raspberry Pi
• Porty USB: 2× USB 3.2 Gen1 Type-A 2× USB 2.0 (złącze FFC 6PIN, 1mm)
• 2× interfejs MIPI (4-liniowy, złącze FFC 22PIN)
• 2× wyjście HDMI (w tym jedno przez FFC) – obsługa podwójnego 4K
• Gniazdo karty TF – dla wersji Compute Module 5 Lite (bez eMMC)
• Złącze wentylatora – 5V, 4PIN JST-SH z obsługą PWM
• Wbudowany EEPROM oraz chip szyfrujący – bezpieczne uwierzytelnianie symetryczne
• Zasilanie: DC 5V / 5A
• Wymiary obudowy: 90 × 68mm

Wbudowany układ EEPROM i chip szyfrujący

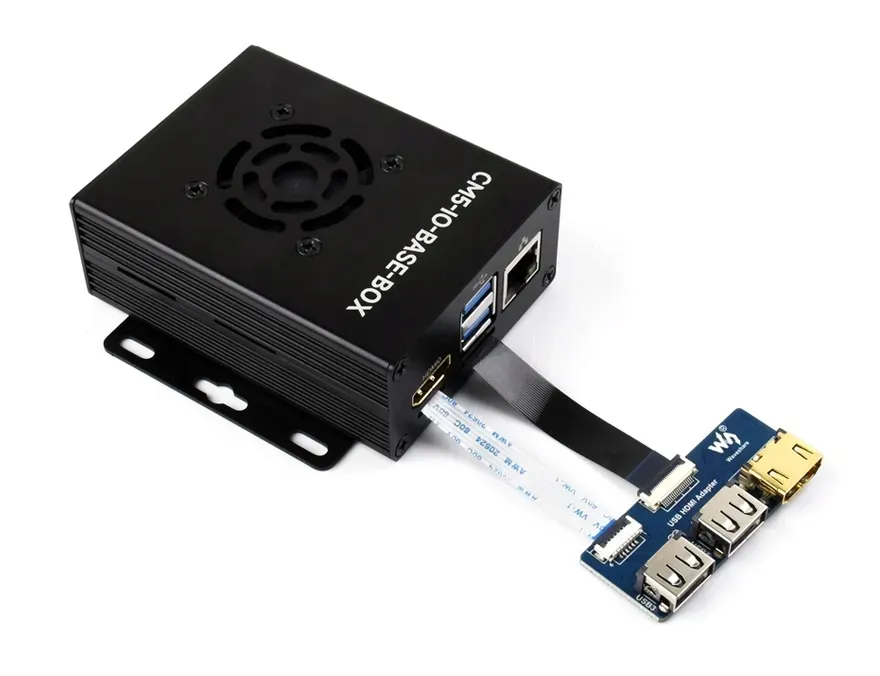

Możliwa rozbudowa o dodatkowe porty HDMI USB

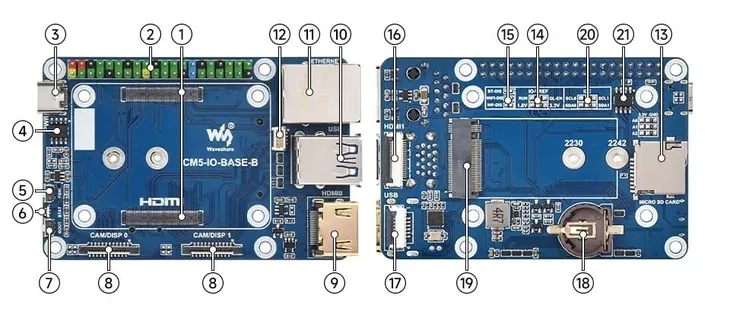

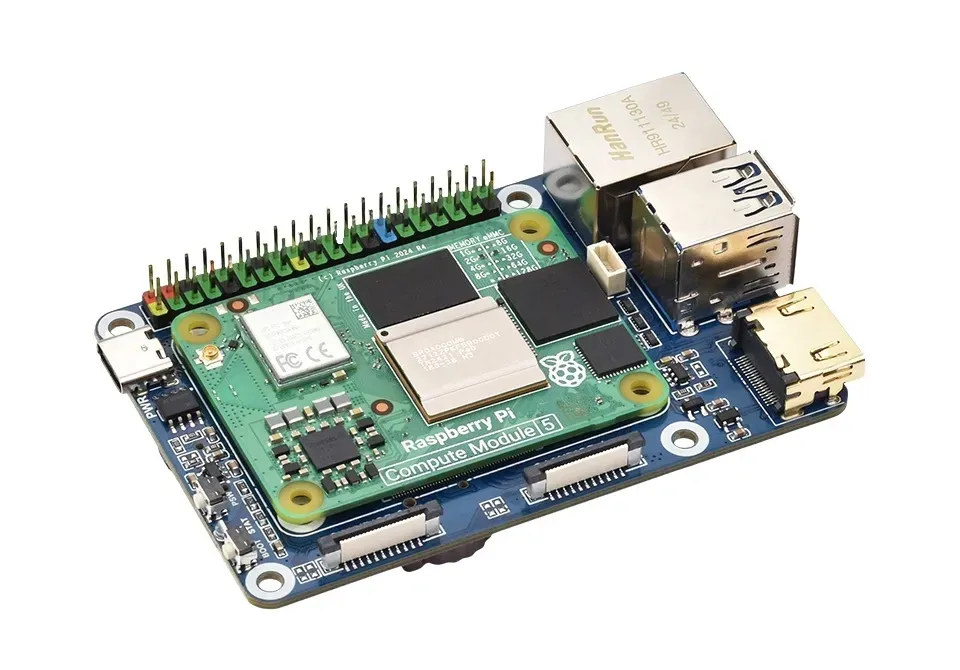

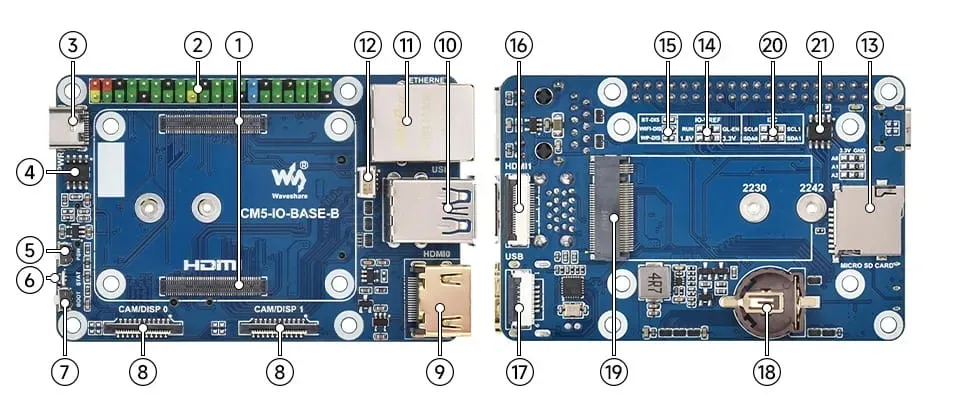

Opis płyty

1. Gniazdo CM5 odpowiednie dla wszystkich wariantów Compute Module 5
2. Złącze GPIO 40PIN do podłączania różnych modułów HAT / HAT+
3. Zasilanie / Programowanie zasilanie 5V / 5A używane do eMMC
4. Układ szyfrujący (ATSHA204) Obsługuje szybkie i bezpieczne uwierzytelnianie symetryczne
5. Przycisk zasilania PSW Długie naciśnięcie – wymuszone wyłączenie, krótkie – miękkie włączenie/wyłączenie
6. Dioda statusu STAT Dwukolorowa dioda LED stanu
7. Przycisk BOOT Naciśnij przed włączeniem zasilania i puść po włączeniu, aby wejść w tryb nagrywania
8. Podwójne interfejsy MIPI do podłączenia wyświetlaczy DSI i kamer CSI
9. Złącze HDMI0 port HDMI0, obsługuje wyjście 4K
10. Porty USB 3.2 Gen1 2x szybkie porty USB 3.2 Gen1, obsługa synchronicznej pracy 5Gbps
11. Port Ethernet RJ45 Gigabit Obsługuje sieci 10M / 100M / 1000M
12. Złącze wentylatora PWM 4PIN JST-SH do podłączenia wentylatora chłodzącego, zasilanie 5V
13. Gniazdo karty TF do podłączenia karty TF z nagranym obrazem systemu (tylko wariant Lite)
14. Wybór IO-VREF Poziom logiczny IO CM5: 3.3V (domyślnie) lub 1.8V
15. Inne piny funkcyjne sprzętowe wyłączenie WIFI / BT lub ochrona zapisu
16. Złącze HDMI1 FFC port HDMI1, obsługuje wyjście 4K, może być podłączone przez adapter
17. Złącze USB 2.0 FFC może być podłączone przez adapter
18. Uchwyt na baterię RTC Obsługuje ogniwa guzikowe CR / ML1220
19. Złącze M.2 M KEY Obsługuje dyski SSD NVMe 2230/2242 i rozruch Raspberry Pi 5 z SSD
20. Wybór magistrali I2C przełączanie I2C0 i I2C1 (domyślnie) dla układu szyfrującego i EEPROM
21. CAT24C32 układ EEPROM

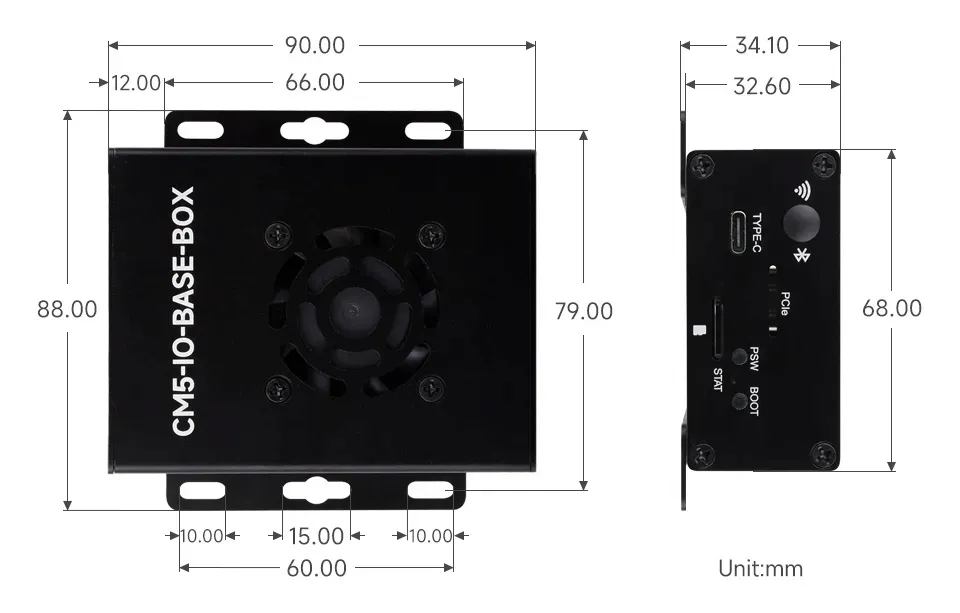

Wymiary

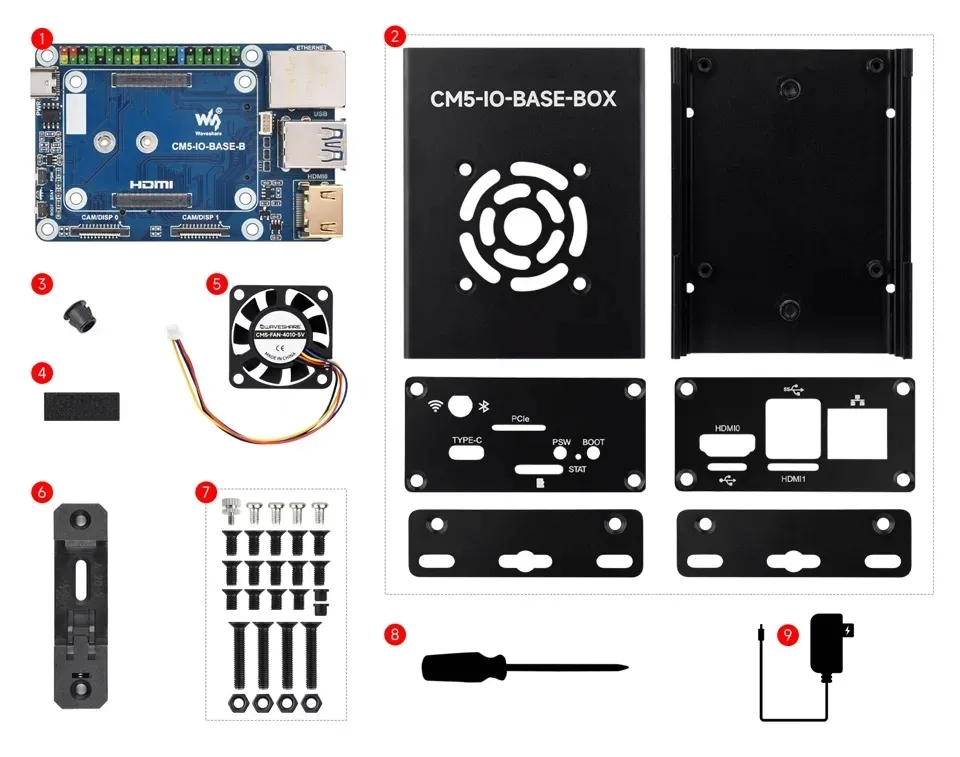

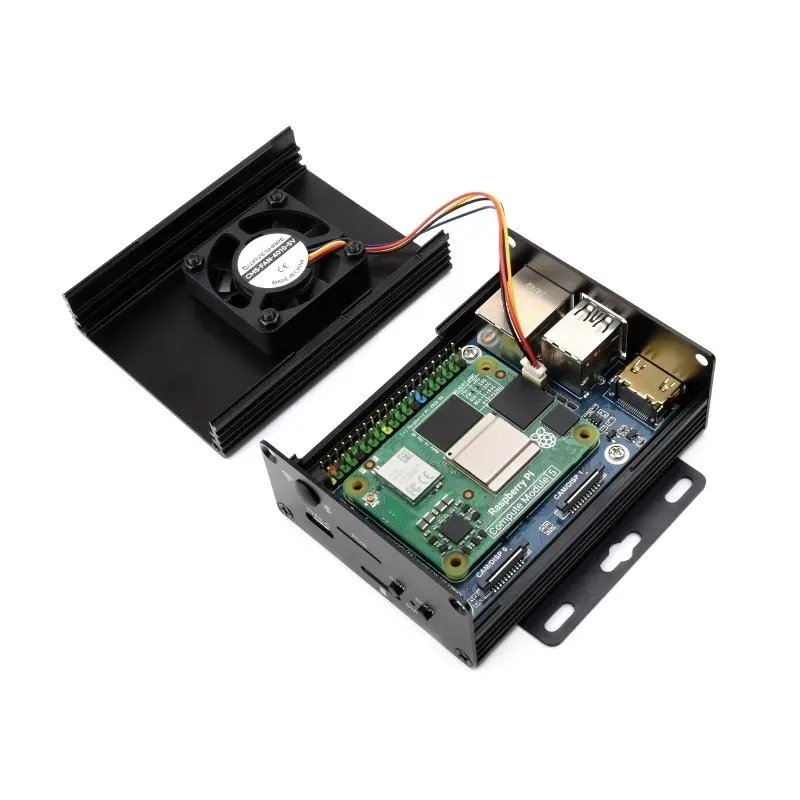

Zawartość zestawu

1. CM5-IO-BASE-B x1

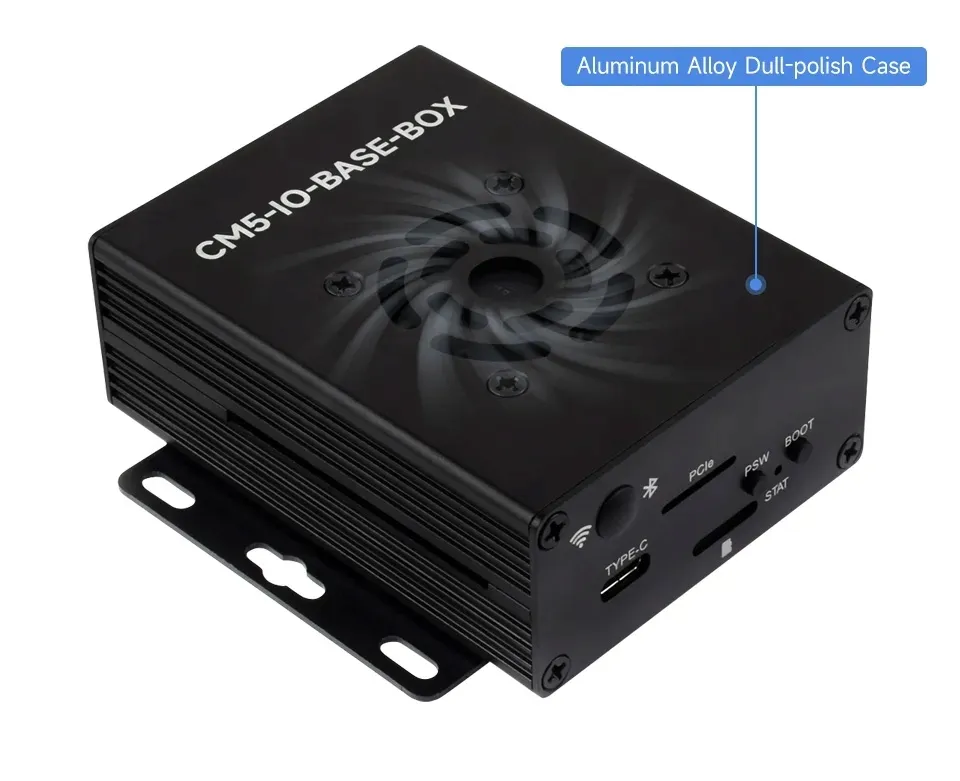

2. Metalowa obudowa (góra i dół) x1
3. Gumowa zatyczka złącza antenowego x1
4. Podkładka z pianki EVA x1
5. CM5-FAN-4010-5V x1

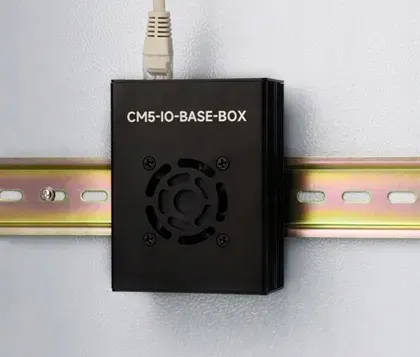

6. Zaczep do montażu na szynie x1
7. Zestaw śrub x1
8. Śrubokręt x1
9. Zasilacz 27 W x1
