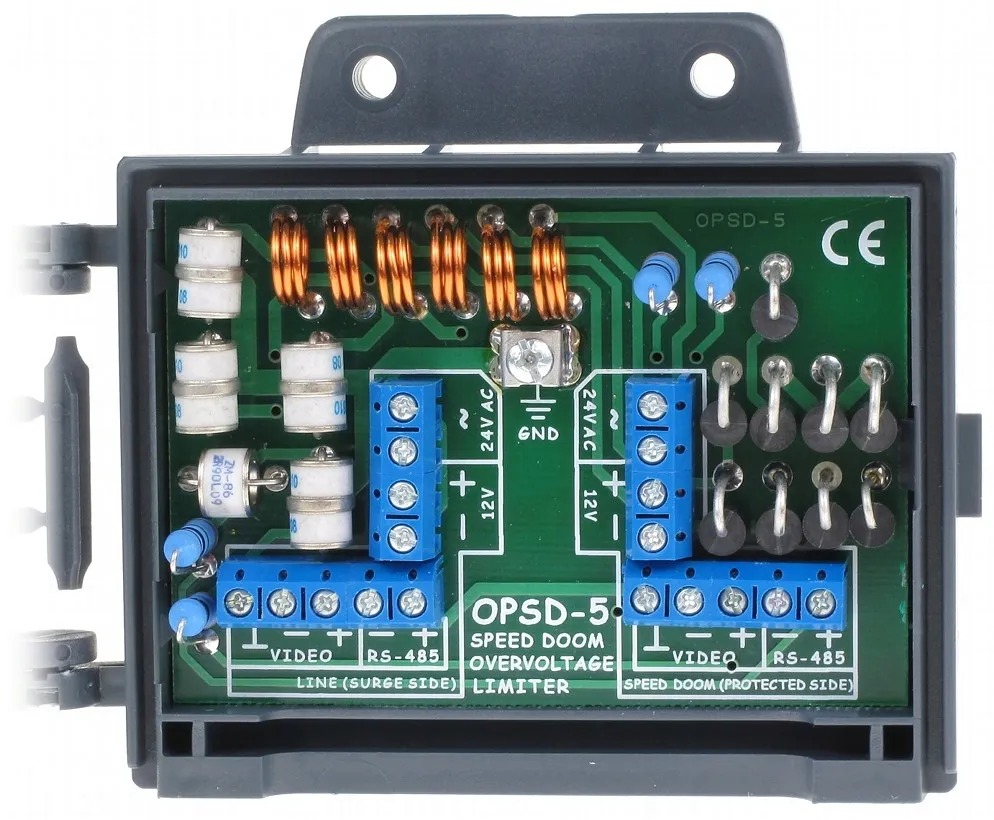

Ochronnik kamer speed dome OPSD-5

Ochronnik kamer obrotowych OPSD-5

Kod towaru: OPSD-5

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. Przepięcie powstaje przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna lub krótki, gwałtowny skok zasilania. Ogranicznik przepięć OPSD-5 przeznaczony jest do ochrony przeciwprzepięciowej kamer Speed Dome.

UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPSD-5 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.

Dane techniczne:

• Standard:
• AHD - 5 Mpx
• HD-CVI - 8 Mpx 4K UHD
• HD-TVI - 5 Mpx
• CVBS - PAL / NTSC
• Urządzenie zabezpiecza:
• Tor wideo (sygnał niesymetryczny lub symetryczny)
• RS-485
• Zasilanie 12V DC
• Zasilanie 24V AC
• Typ złącza wejścia: listwa zaciskowa
• Typ złącza wyjścia: listwa zaciskowa
• Napięcie ochrony:
• > 2.4 V (żyła/żyła) ( Wideo )
• > 8.2 V (żyła/żyła) ( RS-485 )
• > 15 V (żyła/żyła) ( Zasilanie 12V DC )
• > 36 V (żyła/żyła) ( Zasilanie 24V AC )
• > 18.4 V (żyła/uziom) ( Wideo )
• > 19.4 V (żyła/uziom) ( RS-485 )
• > 47 V (żyła/uziom) ( Zasilanie 12V DC )
• > 47 V (żyła/uziom) ( Zasilanie 24V AC )
• Maksymalny prąd wyładowczy:
• 5 kA ( Wideo )
• 5 kA ( Zasilanie 12V DC )
• 5 kA ( Zasilanie 24V AC )
• Maksymalna wartość impulsu prądu RS-485 (t=8.3ms): 30 A
• Impedancja szeregowa linii: 1 Ω ( Żyła Wideo )
• Pojemność: < 7 pF ( Wideo )
• Czas reakcji:
• 15 ns ( Wideo )
• 15 ns ( RS-485 )
• 15 ns ( Zasilanie 12V DC )
• 15 ns ( Zasilanie 24V AC )
• Temperatura pracy: -50 °C ... 55 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Waga: 0.11 kg
• Wymiary: 120 x 91 x 37 mm
