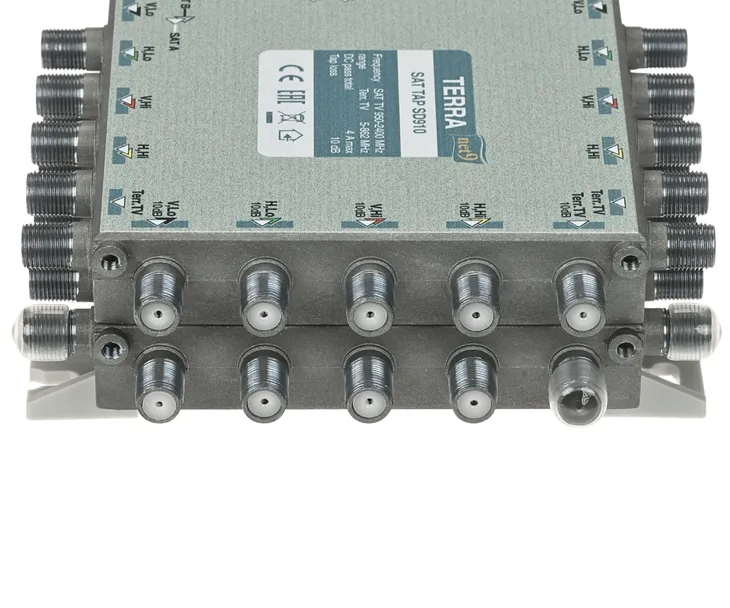

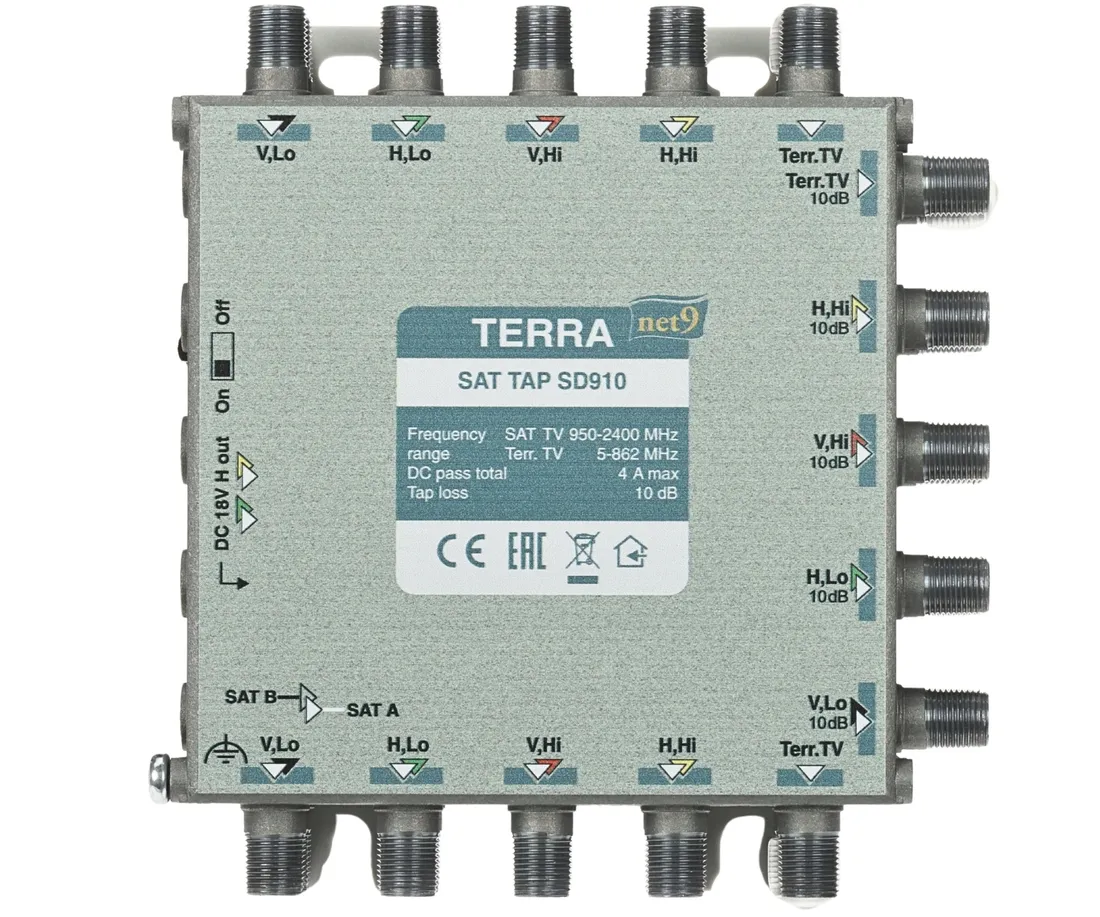

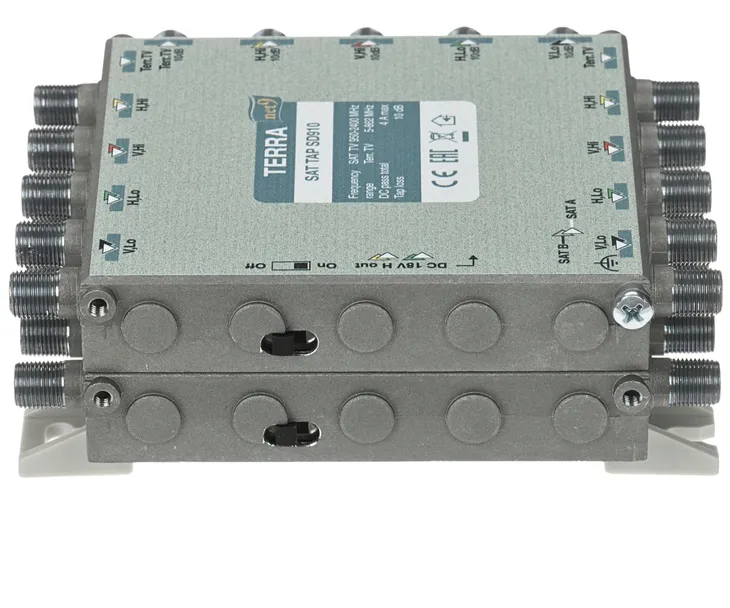

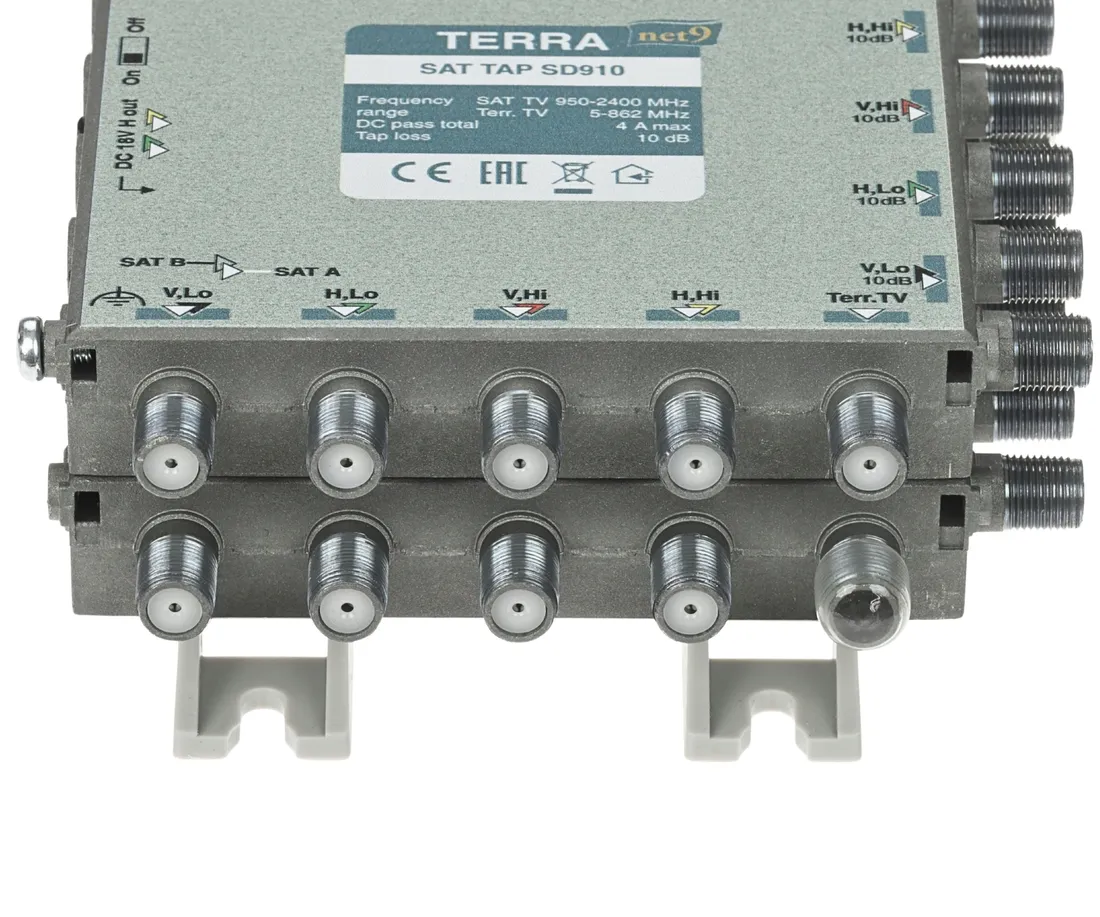

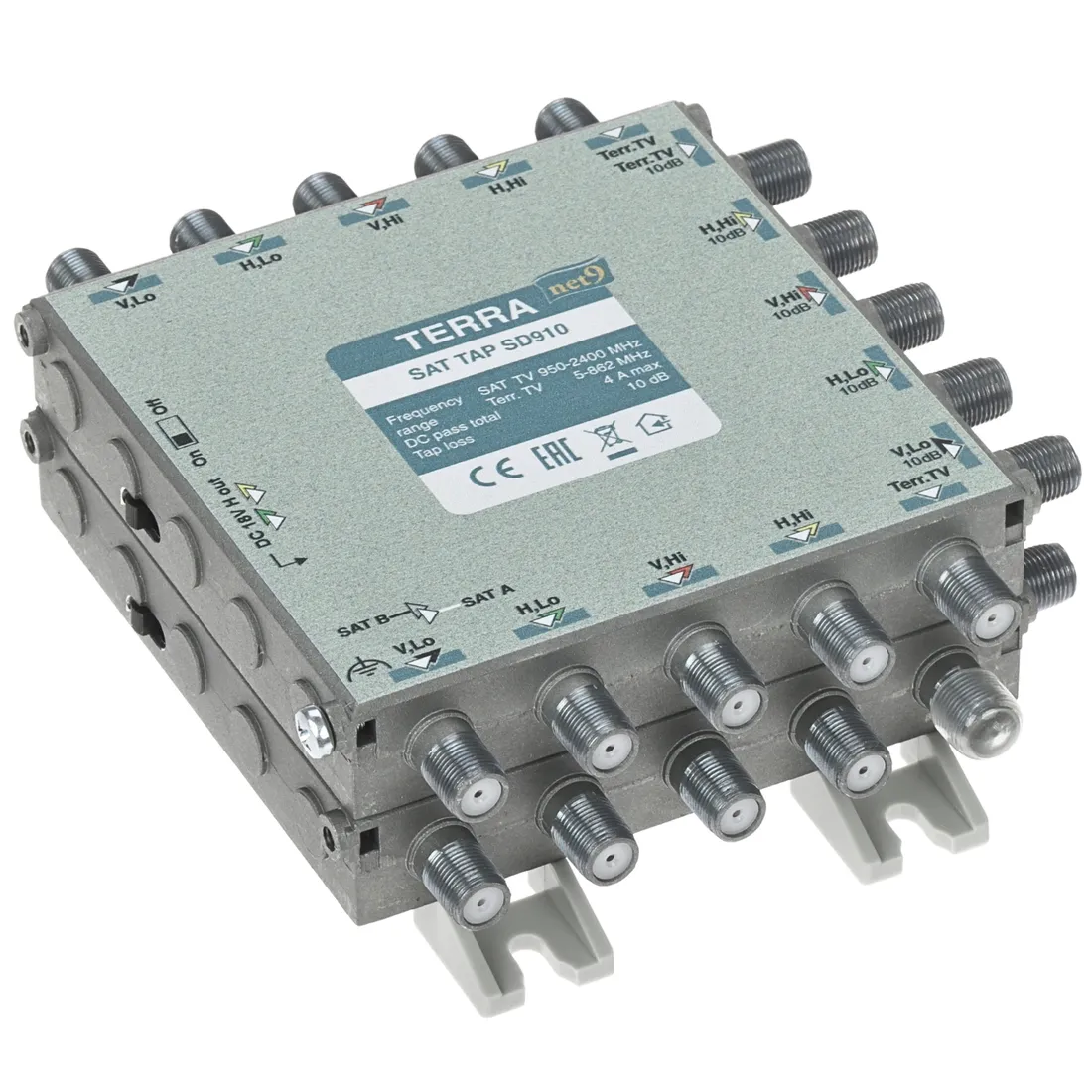

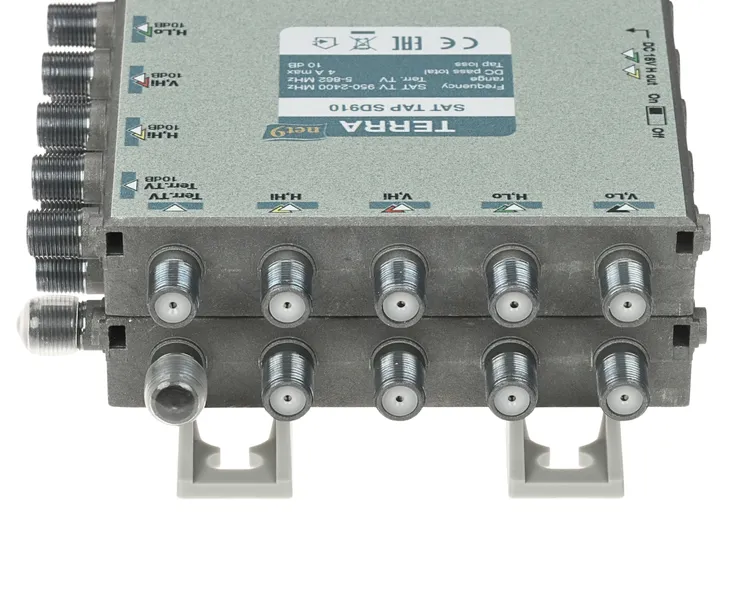

ODGAŁĘŹNIK TV-SAT SD-910 TERRA

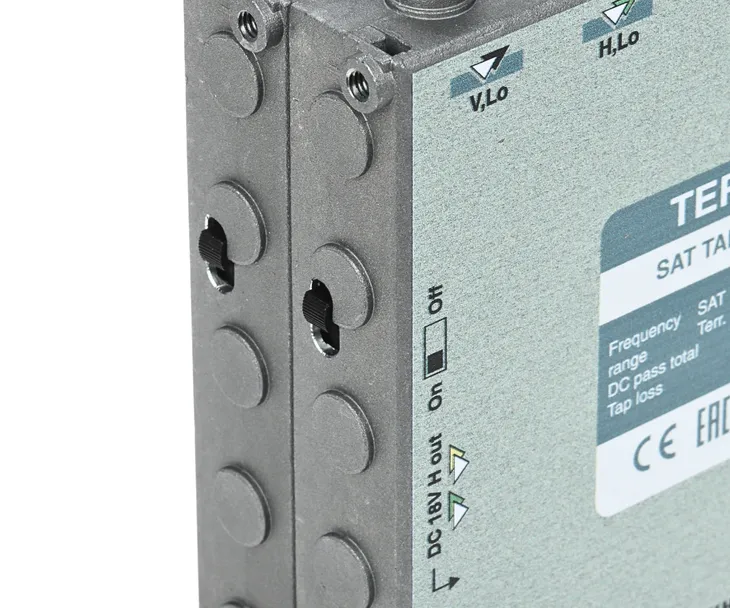

TERRA SD-910 to odgałęźnik RTV/SAT do instalacji multiswitchowych, służący do wydzielenia sygnału z magistrali na tor główny (przelot) oraz tor odgałęźny o większym tłumieniu. Urządzenie obsługuje 8 torów SAT + RTV naziemną (łącznie 9 wejść / 18 wyjść) i zastępuje 9 pojedynczych odgałęźników, ułatwiając wyrównanie poziomów sygnału w różnych częściach instalacji. Tłumienie w torze odgałęźnym wynosi 10 dB (RTV) oraz 8 ... 12 dB (SAT), a przełącznik umożliwia sterowanie przejściem DC. Odlewana obudowa zapewnia ekranowanie w klasie A. Rozgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycję "ON" przepuszcza napięcie stałe przez tory "H" do obydwu gałęzi. Ustawiony w pozycje "OFF" przepuszcza napięcie tylko do jednej gałęzi.

SPECYFIKACJA:

• Liczba wejść: 9 szt.
• Liczba wyjść: 18 szt.
• Zakres częstotliwości: 950 ... 2400 MHz - SAT, 5 ... 862 MHz - RTV
• Tłumienie przelotowe: 1.7dB- SAT1.6dB- RTV
• Tłumienie odgałęzienia: 8 ... 12dB- SAT10dB- RTV
• Separacja między wyjściami: > 30dB
• Przejście stałoprądowe: max. 2 A
• Temperatura pracy: -20 °C ... 50 °C
• Waga: 0.76 kg
• Wymiary: 126 x 135 x 50 mm
• Producent / Marka: TERRA

Wybrane cechy:

• Odlewany metalowy korpus zapewnia skuteczne ekranowanie i wysoką odporność mechaniczną

Pełna nazwa produktu:

ODGAŁĘŹNIK TV-SAT SD-910 TERRA
