Odroid M1 - minikomputer z procesorem 4GB RAM

Odroid M1 - minikomputer z procesorem Rockchip RK3568B2 + 4GB RAM

Opis

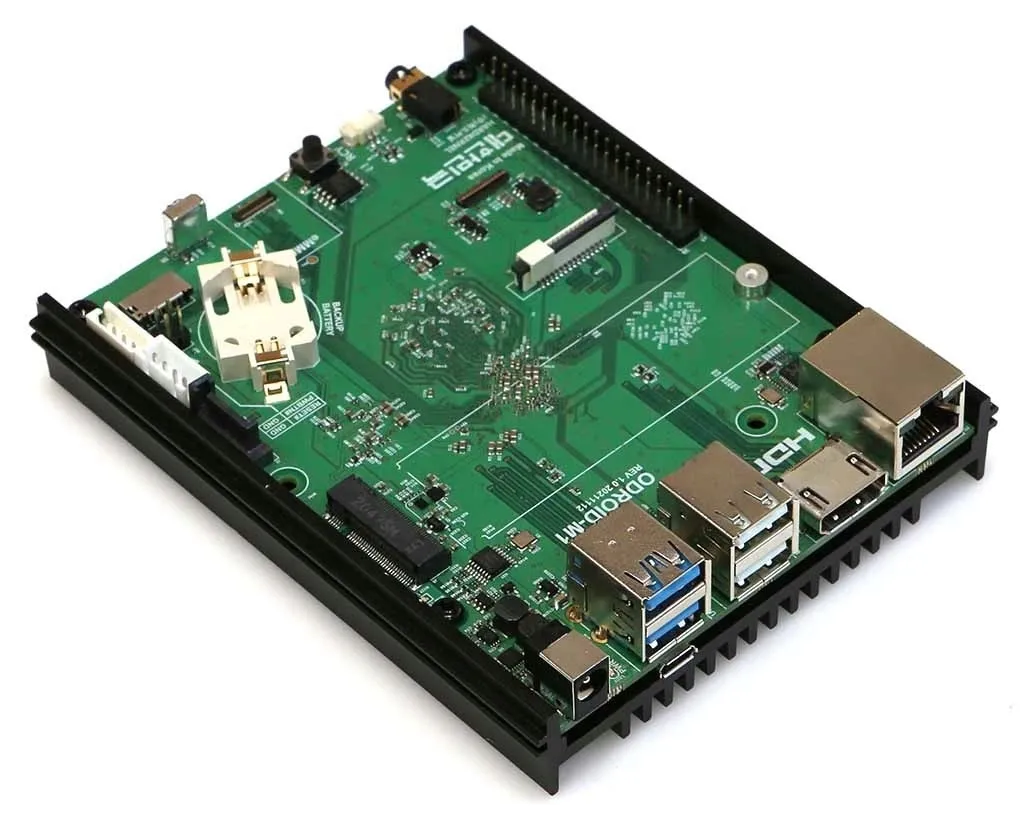

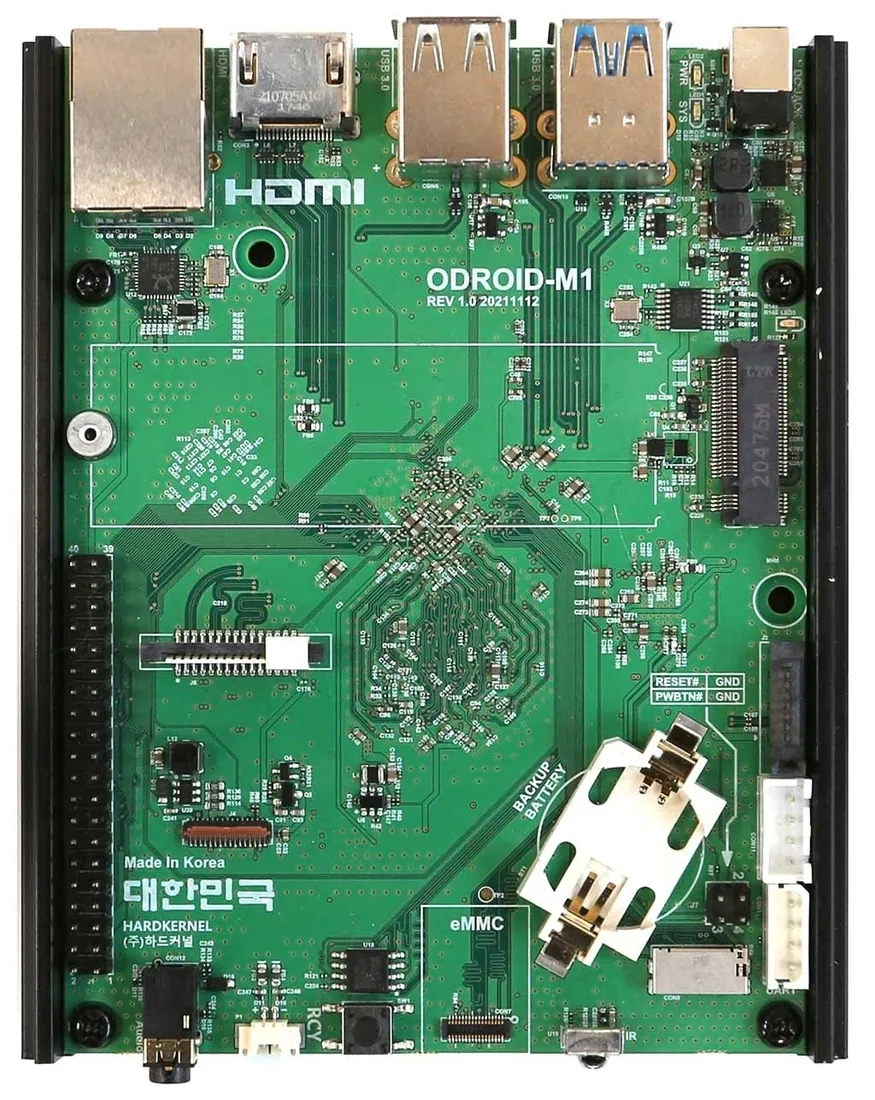

Odroid M1 to komputer jednopłytkowy z szeroką gamą przydatnych urządzeń peryferyjnych opracowanych do użytku w różnych aplikacjach systemów wbudowanych. Wyposażony został w czterordzeniowy procesor Cortex-A55 i procesor graficzny Mali-G52 nowej generacji. Zestaw wyposażony został w 4 GB pamięci RAM.

Petitboot wstępnie zainstalowany we wbudowanej 16 MB pamięci SPI-Flash pomaga łatwo zarządzać różnymi wersjami systemu operacyjnego i jądra oraz obsługuje uruchamianie z urządzeń pamięci masowej microSD, eMMC, NVMe, SATA i USB. Ponadtomożliwa jest instalacja systemu operacyjnego on-line za pomocą sieci.

Standardowe urządzenie pamięci masowej M.2 NVMe o wymiarach 22 mm x 80 mm można zainstalować bezpośrednio na płycie ODROID-M1. Złącze M.2 wykorzystuje interfejs PCIe 3.0, który może zapewnić szybki dostęp sekwencyjny z prędkością do 1600 MB/s. Gniazdo M.2 obsługuje tylko interfejs PCIe (M-Key).

Minikomputer posiada liczne interfejsy pozwalające na podłączenie urządzeń zewnętrznym, m.in. gniazdo Ethernet, HDMI, USB 2.0, USB 3.0, MIPI CSI, MIPI DSI oraz 40-pinowe złącze GPIO .

Odroid M1 obsługuje systemy operacyjne Ubuntu 20.04 i Android 11. Dostępne są do niego liczne akcesoria w postaci mocowania do dysku SSD, obudowy, kamery oraz wyświetlacza. Producent udostępnia bogatą dokumentację do zestawu na stronie Wiki produktu.

Właściwości

• Procesor:
• Procesor Rockchip RK3568B2
• Pamięć podręczna instrukcji L1: 32 KB
• Pamięć podręczna danych L1: 32 KB
• Pamięć podręczna danych L3: 512 KB
• Czterordzeniowy Cortex-A55 (2.0 GHz)
• Architektura ARMv8-A z rozszerzeniami Neon i Crypto
• Procesor graficzny Mali-G52 MP2 z 4 silnikami wykonawczymi (650 MHz)
• NPU :
• 0.8Tops@INT8, zintegrowany, wysokowydajny akcelerator AI RKNN NPU
• Obsługuje przełączanie Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet
• Pamięć:
• DDR4 4 GB z 32-bitową magistralą
• Szybkość transmisji danych: 3120 MT/s
• Złącze NVME M.2 SSD (PCIe 3.0 x 2)
• SATA 3.0
• Złącze eMMC
• Gniazdo microSD
• Sieć:
• Port LAN GbE (RJ45, obsługuje 10/100/1000 Mb/s)
• Realtek RTL8211F (transceiver Ethernet)
• Dioda LED
• Zielona dioda LED: Miga przez ruch danych przy połączeniu 100 Mb/s
• Bursztynowa dioda LED: Miga przez ruch danych przy połączeniu 1000 Mb/s
• Opcjonalnie adapter USB WiFi
• Wideo:
• HDMI 2.0 (do 4K @ 60Hz z HDR, CEC, EDID)
• MIPI DSI
• Audio:
• Wyjście cyfrowe HDMI
• Złącze jack 3,5 mm
• Wyjście głośnika mono
• Zewnętrzne porty I/O:
• 2 x porty USB 3.0
• 2 x port USB 2.0
• UART (Debugowanie)
• SATA
• MIPI-CSI
• MIPI-DSI
• 40-pinowe złącze GPIO
• Inne funkcje:
• Odbiornik podczerwieni IR
• Diody LED:
• Czerwona (PWR) - Stałe światło po podłączeniu zasilania
• Niebieska (ALIVE) - Miga podczas działania jądra
• Zasilanie:
• Gniazdo DC: zewnętrzna (-) średnica 5,5 mm, wewnętrzna (+) średnica 2,1 mm
• Wejście DC: 7,5 V do 15,5 V (Zalecany zasilacz DC 12V/2A)
• Pobór energii:
• IDLE: 1,25 W
• Obciążenie procesora: ≃ 4,44W
• Wyłączenie: ≃ 0 W
• Wymiary płyty: 90 x 122 x 16 mm
• Wymiary radiatora: 100 mm x 123 mm x 19 mm
• Waga: 253 g
