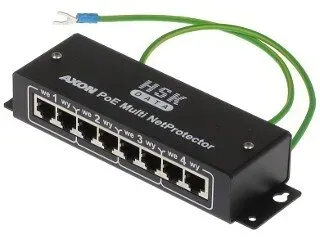

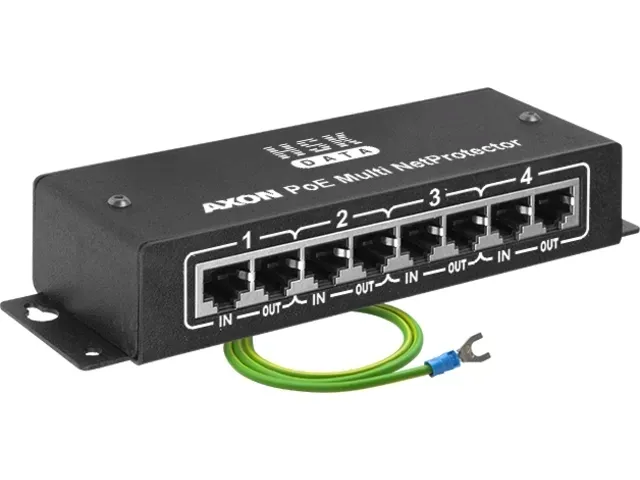

AXON-POE-MULTINET to wielokanałowe urządzenie firmy AXON służące do ochrony przeciwprzepięciowej urządzeń dołączonych do sieci Ethernet 10/100 Mb/s i zasilanych zdalnie w technologii PoE

Każdy z 4 kanałów PoE Multi NetProtector zawiera w sobie 2 tory - tor przesyłania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4-5, 7-8) W celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8

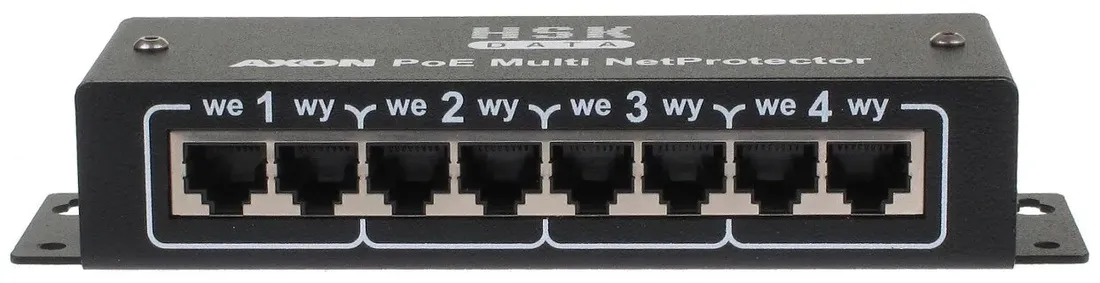

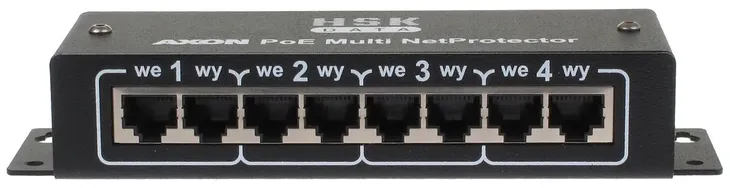

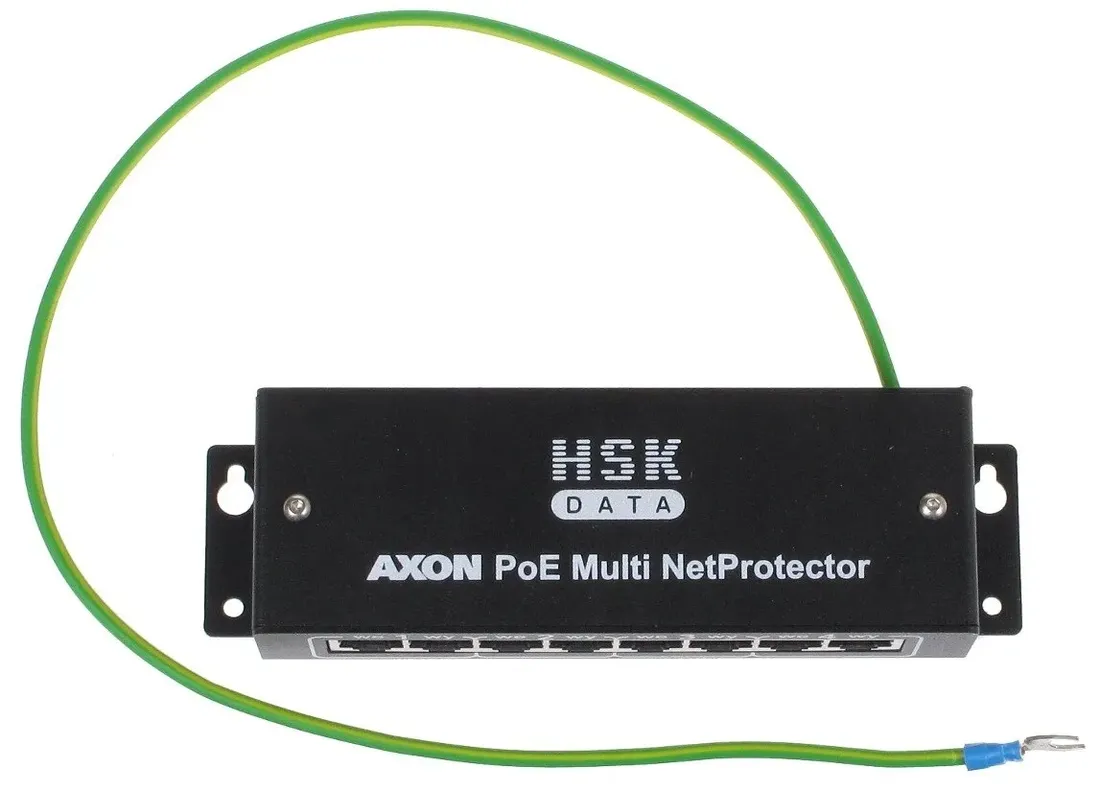

Zastosowanie ekranowanego gniazda RJ-45 pozwala na zachowanie ciągłości ekranu w przypadku stosowania skrętki FTP Ekran gniazda dołączony jest do uziemienia Warunkiem poprawnej pracy AXON-POE-MULTINET jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE

Specyfikacja techniczna:

Tor sygnałowy - linie 1, 2, 3, 6: Napięcie znamionowe: 5 V Napięcie maksymalne: 6 V Poziom protekcji linia-linia: 40 V - 1 kV/µs Napięcie ochrony linia-uziemienie: 600 V - 1 kV/µs Nominalny prąd wyładowczy (linia-linia): 20 A (10/1000µs) Nominalny prąd wyładowczy (linia-uziemienie): 20 A (10/1000µs) Tor zasilania - linie 4, 5 i 7, 8: Znamionowe napięcie zasilania: 50 V Maksymalne napięcie zasilania: 56 V Prąd nominalny zasilania: 400 mA Napięcie protekcji linia-linia dla zasilania: 95 V - 1 kV/µs Napięcie protekcji linia-uziemienie dla zasilania: 1000 V (1.2/50µs) Znamionowy prąd wyładowczy linia-linia dla zasilania: 10 A (10/1000µs) Nominalny prąd wyładowczy zasilania (linia-uziemienie): 2 kA (8/20µs) Parametry ochrony: Zgodne z PN-EN61643-21 Dane ogólne: Liczba kanałów: 4  Typ gniazd: RJ45 (8P8C) Obudowa: Metalowa, czarna Wymiary: 167  x 50  x 32 mm Waga: 0.33 kg

• :
