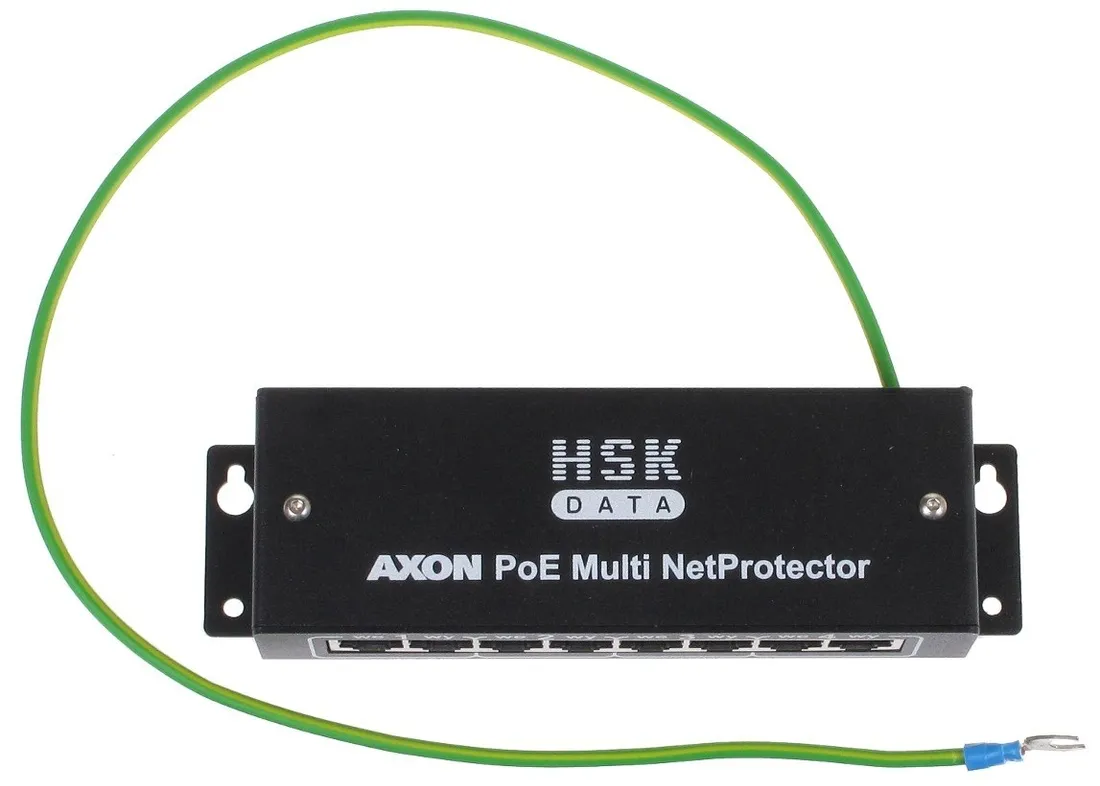

Ogranicznik przepięć AXON-POE-MULTINET

OGRANICZNIK PRZEPIĘĆ AXON-POE-MULTINET

Opis

AXON-POE-MULTINET to wielokanałowe urządzenie firmy AXON służące do ochrony przeciwprzepięciowej urządzeń dołączonych do sieci Ethernet 10/100 Mb/s i zasilanych zdalnie w technologii PoE.

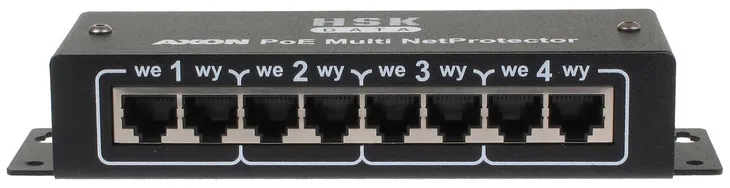

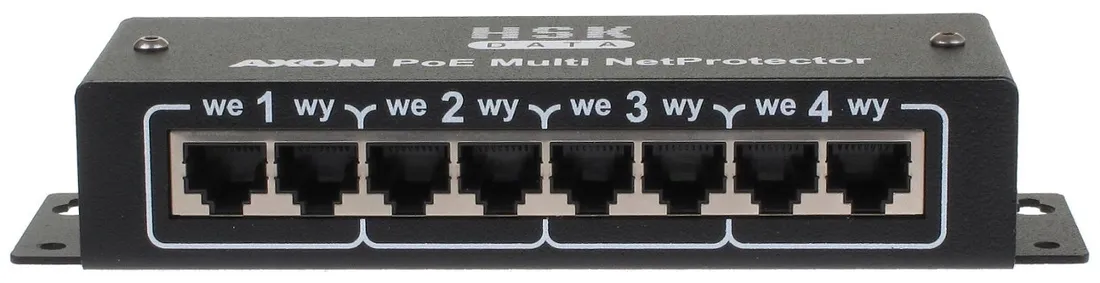

Każdy z 4 kanałów PoE Multi NetProtector zawiera w sobie 2 tory - tor przesyłania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4-5, 7-8). W celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8.

Zastosowanie ekranowanego gniazda RJ-45 pozwala na zachowanie ciągłości ekranu w przypadku stosowania skrętki FTP. Ekran gniazda dołączony jest do uziemienia. Warunkiem poprawnej pracy AXON-POE-MULTINET jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE.

Specyfikacja

Tor sygnałowy - linie 1, 2, 3, 6:

Napięcie znamionowe: 5 V

Napięcie maksymalne: 6 V

Poziom protekcji linia-linia: 40 V - 1 kV/µs

Napięcie ochrony linia-uziemienie: 600 V - 1 kV/µs

Nominalny prąd wyładowczy (linia-linia): 20 A (10/1000µs)

Nominalny prąd wyładowczy (linia-uziemienie): 20 A (10/1000µs)

Tor zasilania - linie 4, 5 i 7, 8:

Znamionowe napięcie zasilania: 50 V

Maksymalne napięcie zasilania: 56 V

Prąd nominalny zasilania: 400 mA

Napięcie protekcji linia-linia dla zasilania: 95 V - 1 kV/µs

Napięcie protekcji linia-uziemienie dla zasilania: 1000 V (1.2/50µs)

Znamionowy prąd wyładowczy linia-linia dla zasilania: 10 A (10/1000µs)

Nominalny prąd wyładowczy zasilania (linia-uziemienie): 2 kA (8/20µs)

Parametry ochrony: Zgodne z PN-EN61643-21

Dane ogólne:

Liczba kanałów: 4

Typ gniazd: RJ45 (8P8C)

Obudowa: Metalowa, czarna

Wymiary: 167  x 50  x 32 mm

Waga: 0.33 kg
