Oscyloskop Hantek 2D42

Hantek 2D42 - 2-kanałowy przenośny oscyloskop 40MHz z generatorem sygnałów i multimetrem

Opis

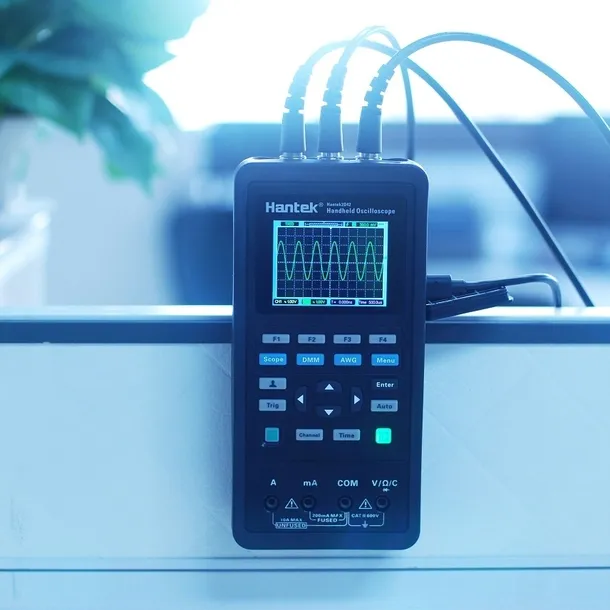

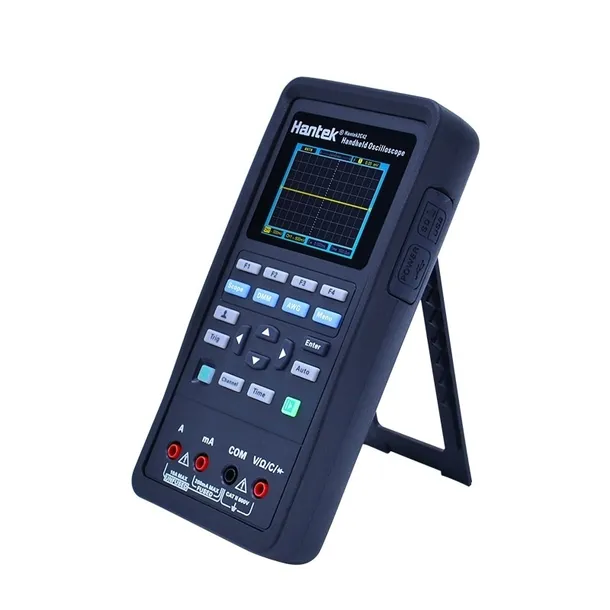

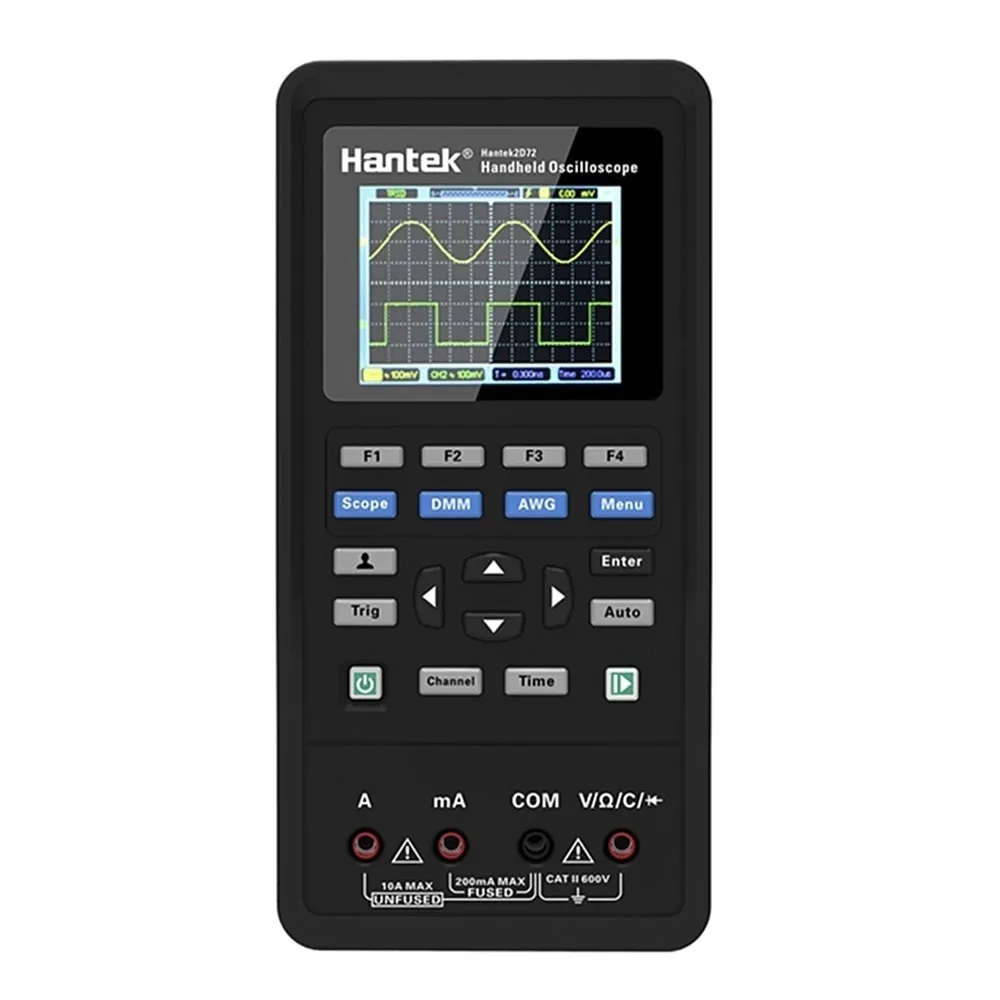

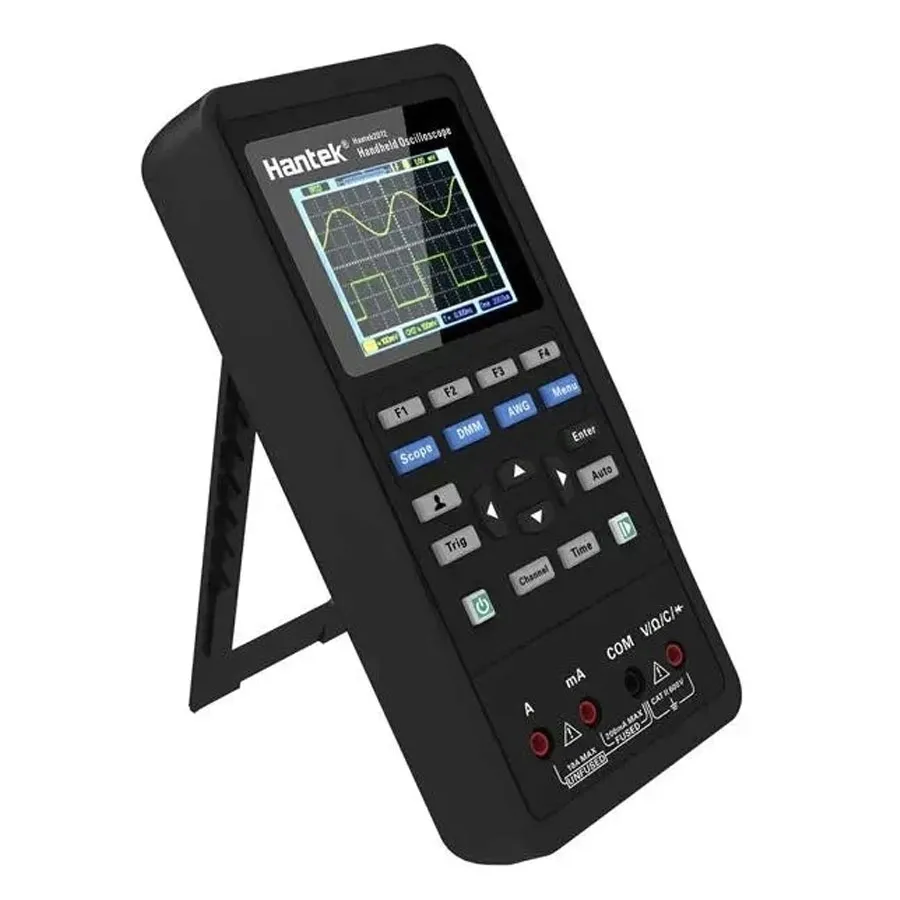

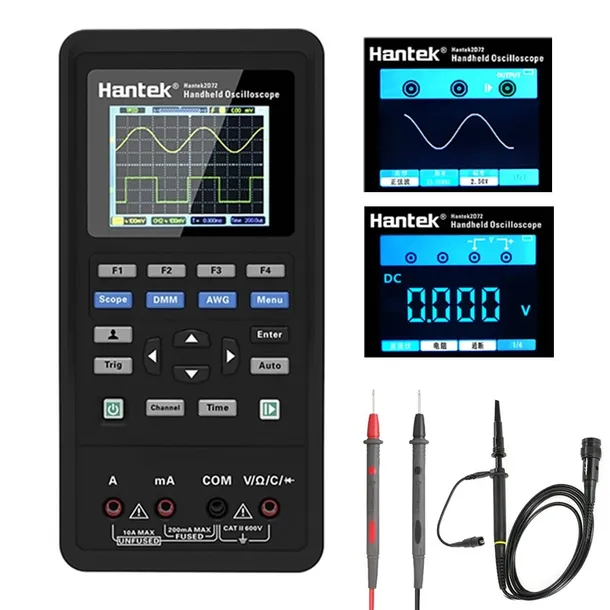

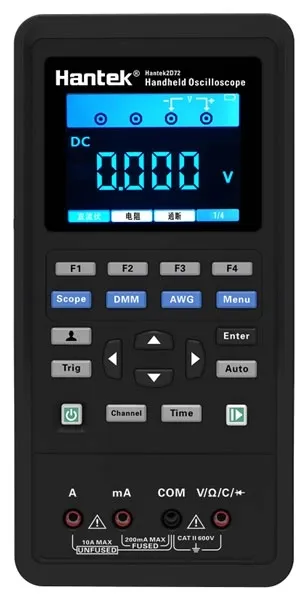

Przenośny cyfrowy oscyloskop z wbudowanym generatorem sygnałów i multimetrem. Wyposażony został w wyświetlacz LCD TFT o przekątnej 2,8" i rozdzielczości 320x240 pikseli z możliwością regulacji kontrastu. Ma dwa kanały pomiarowe i charakteryzuje się dobrymi parametrami pracy, w tym pasmem 40 MHz, szybkością próbkowania 250 MSa/s oraz buforem pamięci 6K. Dodatkowo oscyloskop oferuje jednokanałowy generator sygnałów o częstotliwości przebiegu do 25 MHz, który ma możliwość generowania sinusoidy, sygnału prostokątnego, trójkątnego oraz szumu. Pozwala również na wykorzystanie urządzenia jako multimetru do pomiaru napięcia AC i DC, prądu AC i DC, rezystancji oraz pojemności. Zasilany jest za pomocą wbudowanego akumulatora i ładowany za pomocą złącza USB typu C. Jest przydatnym narzędziem pomiarowym stosowanym powszechnie w różnych dziedzinach takich, jak komunikacja, lotnictwo, systemy wbudowane, komputery, badania i edukacja.

Właściwości

Oscyloskop

• Ilość kanałów: 2
• Pasmo częstotliwości: 40 MHz
• Częstotliwość próbkowania: 250GSa/s (pojedynczy kanał) 125MSa/s (dwa kanały)
• Rozdzielczość: 8 bitów
• Wyzwalanie
• Typ: na zbocze
• Tryb: auto, normalny, pojedynczy
• Poziom: ±4 podziały od środka ekranu
• Dokładność poziomu wyzwalania: 0,2div × volts/div w zakresie ±4 podziałek od środka ekranu
• Zbocze: narastające, opadające, narastające i opadające

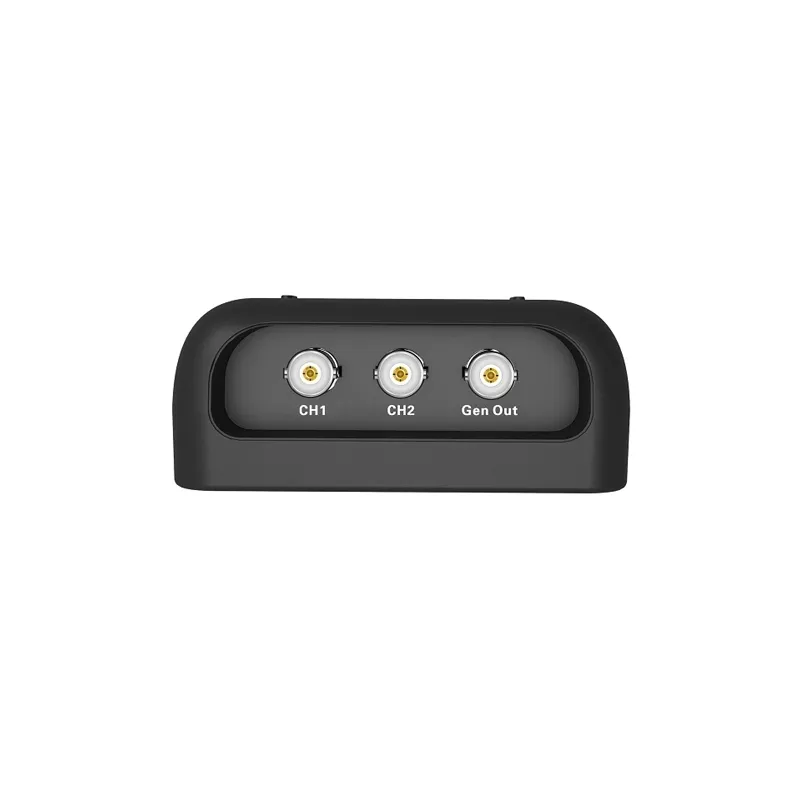

• Źródło CH1/CH2
• Wejście
• Sprzężenie DC, AC lub GND
• Impedancja wejściowa: 25pF±3 pF, 1MΩ±2%
• Tłumienie sondy: 1X, 10X
• Obsługiwane współczynniki tłumienia sondy: 1X, 10X, 100X, 1000X
• Maksymalne napięcie wejściowe: 150VRMS
• Poziomo
• Zakres częstotliwości próbkowania: 250MSa/s (jednokanałowo), 125MSa/s (dwukanałowo)
• Interpolacja kształtu fali: (sin x)/x
• Długość zapisu: maks. 6K dla pojedynczego kanału; 3K dla dwóch kanałów
• SEC/DIV: zakres 5ns/div~500s/div 1, 2, 5 sekwencji
• Pionowo:
• Przetwornik A/D o rozdzielczości 8 bitów, każdy kanał próbkowany jednocześnie
• VOLTS/DIV: zakres 10mV/div~10V/div na wejściu BNC
• Ograniczenie szerokości pasma: 20MHz
• Charakterystyka niskich częstotliwości: (-3db) ≤10Hz na BNC
• Czas narastania na BNC: ≤5ns
• Dokładność wzmocnienia DC: ±3% dla trybu akwizycji Normal lub Average, 10V/div do 10mV/div
• Pomiar
• Różnica napięcia między kursorami △V
• Różnica czasu między kursorami △T
• Pomiar automatyczny: częstotliwość, okres

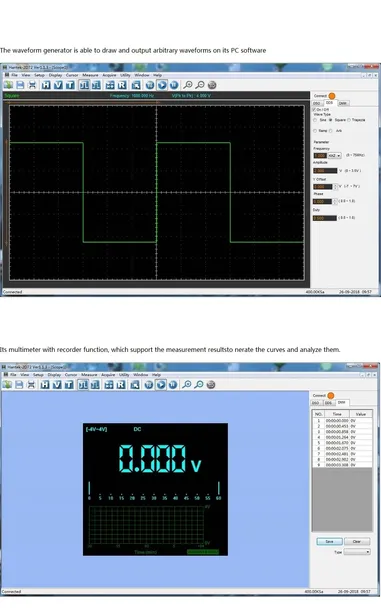

Generator

• Ilość kanałów: 1
• Częstotliwość próbkowania: 250MSa/s
• Rozdzielczość pionowa: 12 bitów
• Maksymalna częstotliwość: 25 MHz
• Standardowe przebiegi: sinusoida, kwadrat, rampa, Exp, szum, DC
• Zakres częstotliwości:
• Sin: 1 Hz do 25 MHz
• Sygnał prostokątny: 1 Hz do 10 MHz
• Sygnał trójkątny: 1 Hz do 1 MHz
• Długość fali: 512Sa
• Amplituda wyjścia: 5Vp-p (wysoka impedancja), 2,5Vp-p (50Ω)
• Impedancja wyjściowa 50 Ω

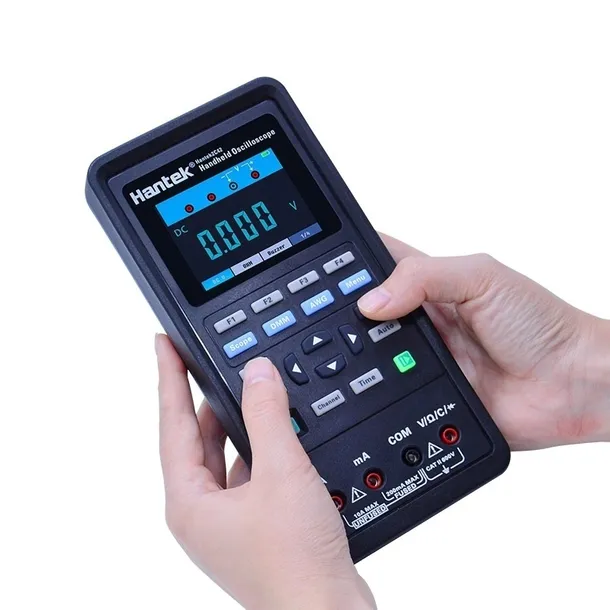

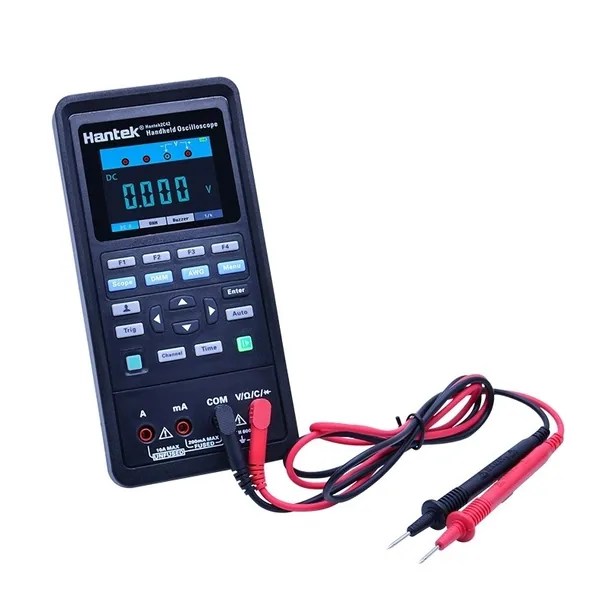

Multimetr

• Maksymalna rozdzielczość: 4000
• Maksymalne napięcie wejściowe AC: 600V, DC: 600V
• Maksymalny prąd wejściowy AC: 10A, DC: 10A
• Impedancja wejściowa 10MΩ
• Napięcie stałe: 400.00mV, 4V, 40V, 400V ± (0.8% + 5), 600V ± (1% + 2)
• Napięcie AC 4V, 40V, 400V ± (1,2% + 5), 600V ±(1.5% + 5)
• Prąd stały: 40mA ± (1% + 2), 200mA ± (1.5% + 2), 4A ± (1.8% + 2), 10A ± (3% + 2)
• Prąd zmienny: 40mA ± (1.3% + 2), 400mA ± (1.8% + 2), 10.00A ± (3% + 5)
• Rezystancja: 400Ω ±(1% + 3), 4KΩ, 60KΩ, 400KΩ, 4MΩ ±(1,2% + 5), 40MΩ ± (1.5%±3)
• Pojemność: 40nF, 400nF, 4uF, 40uF, 100uF ±(3% + 5)
• Test diody: 0V do 1V
• On-Off: <50Ω

Ogólne parametry

• Wyświetlacz kolorowy LCD TFT o przekątnej 2,8" i rozdzielczości 320 x 240 pikseli z możliwością regulacji kontrastu
• Zasilanie: 100V-240VAC, 50Hz-60Hz; wejście DC: 5VDC, 2A
• Pobór mocy: <2,5W
• Bezpiecznik T, 3A
• Akumulator: 2600 mA x 2
• Temperatura pracy: 0 do 50 °C
• Wymiary 199 x 98 x 40 mm
• Waga: 624 g

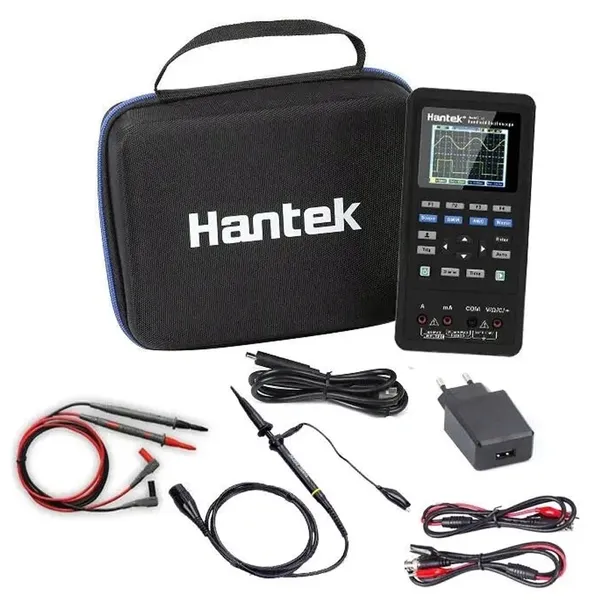

W zestawie

• Oscyloskop
• Przewody pomiarowe
• Zasilacz USB
• Przewody do multimetru
