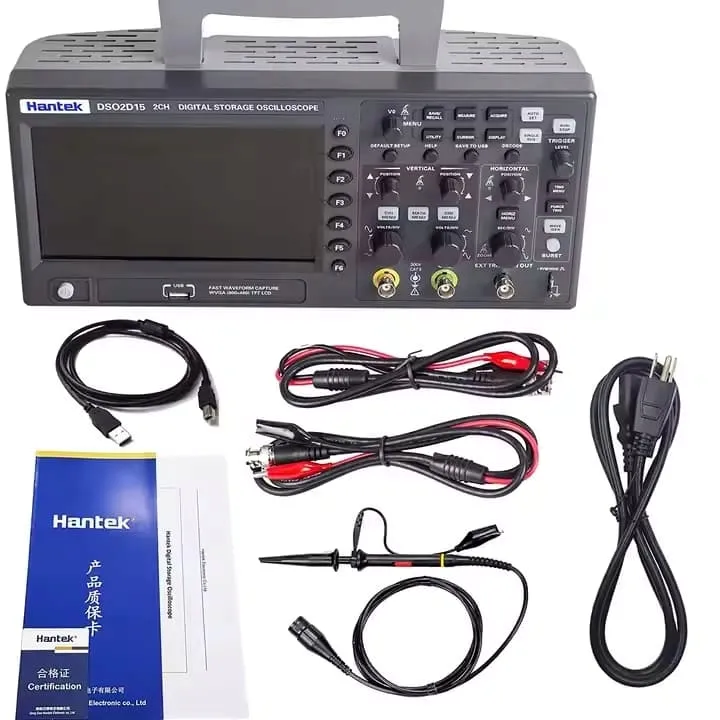

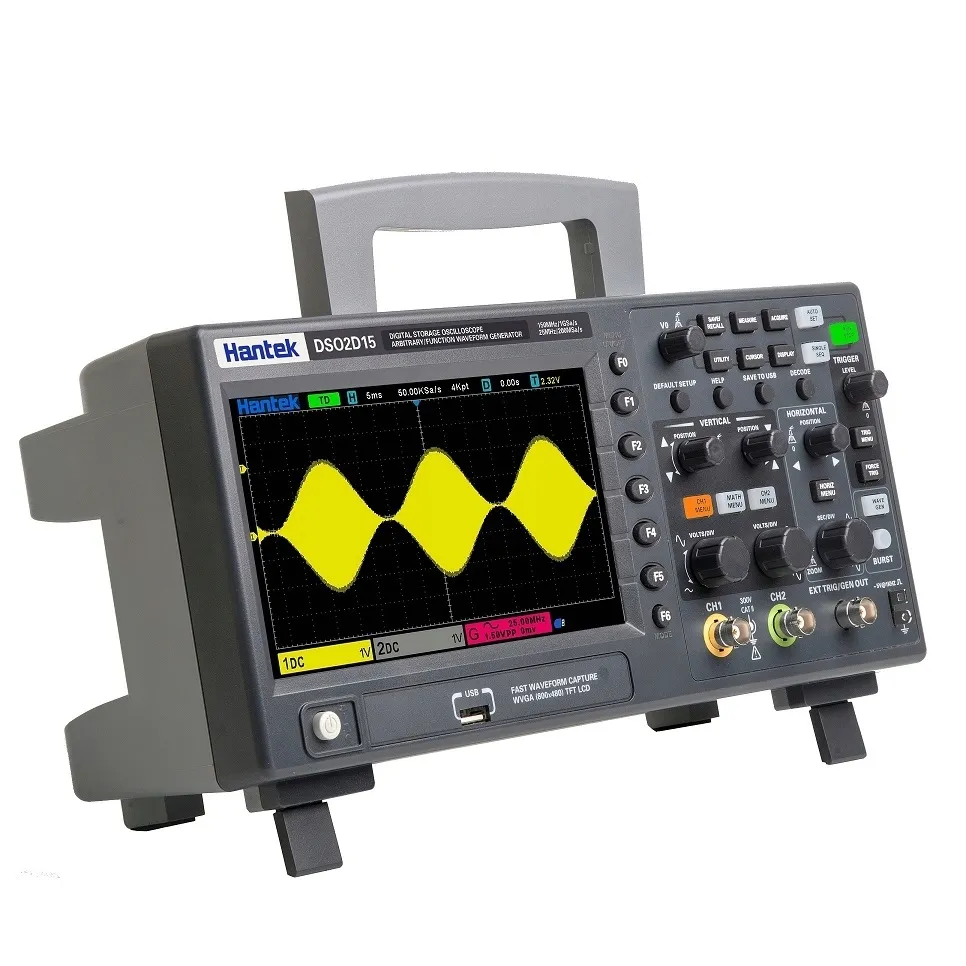

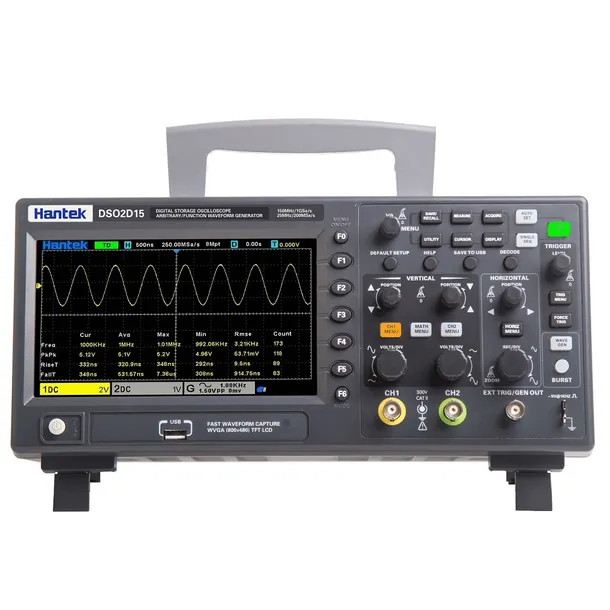

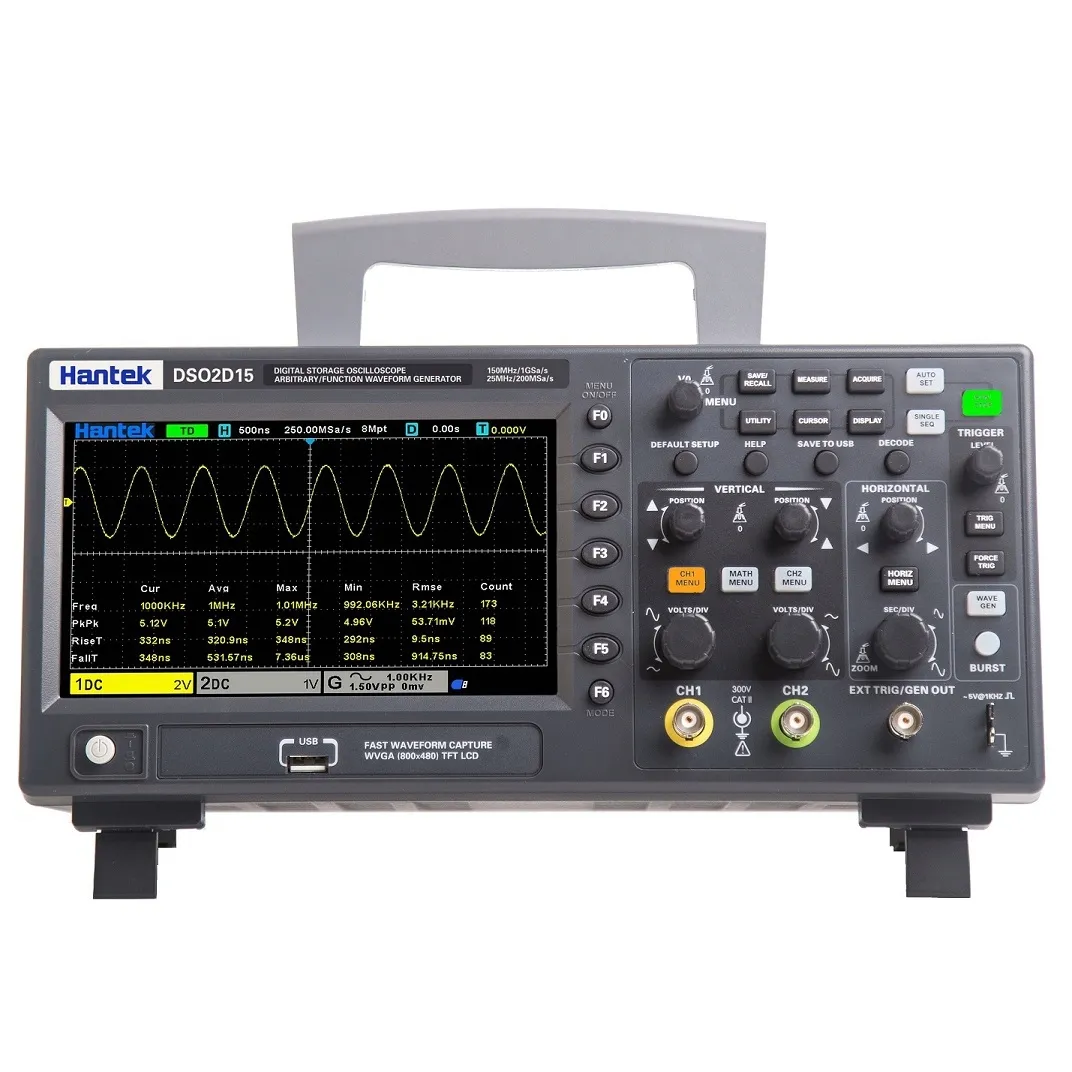

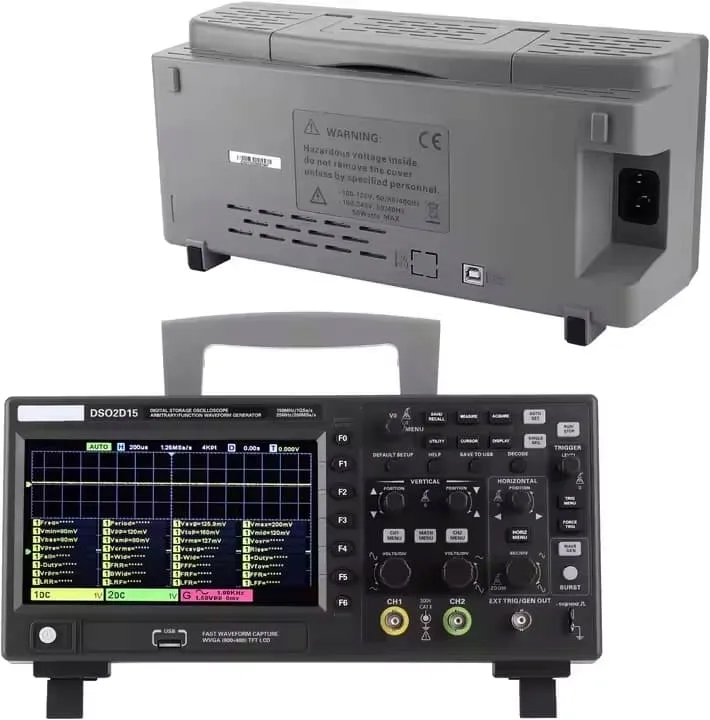

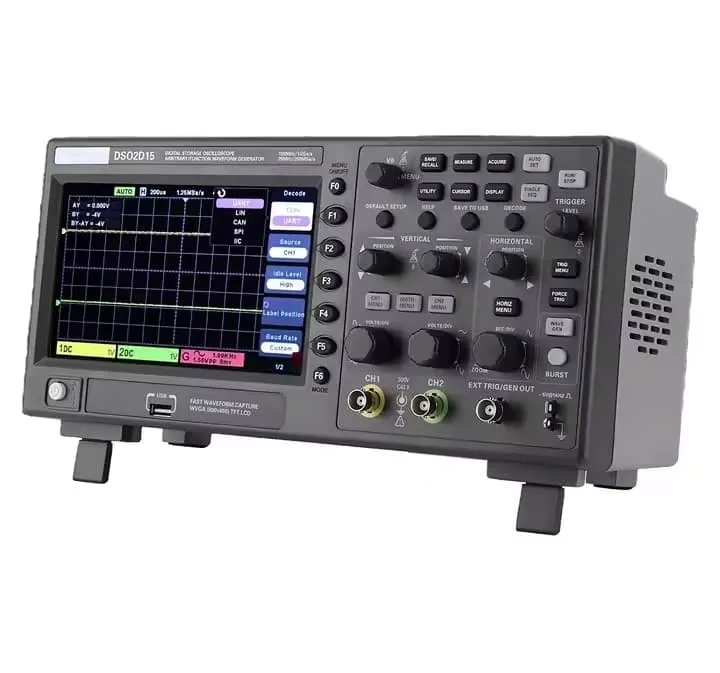

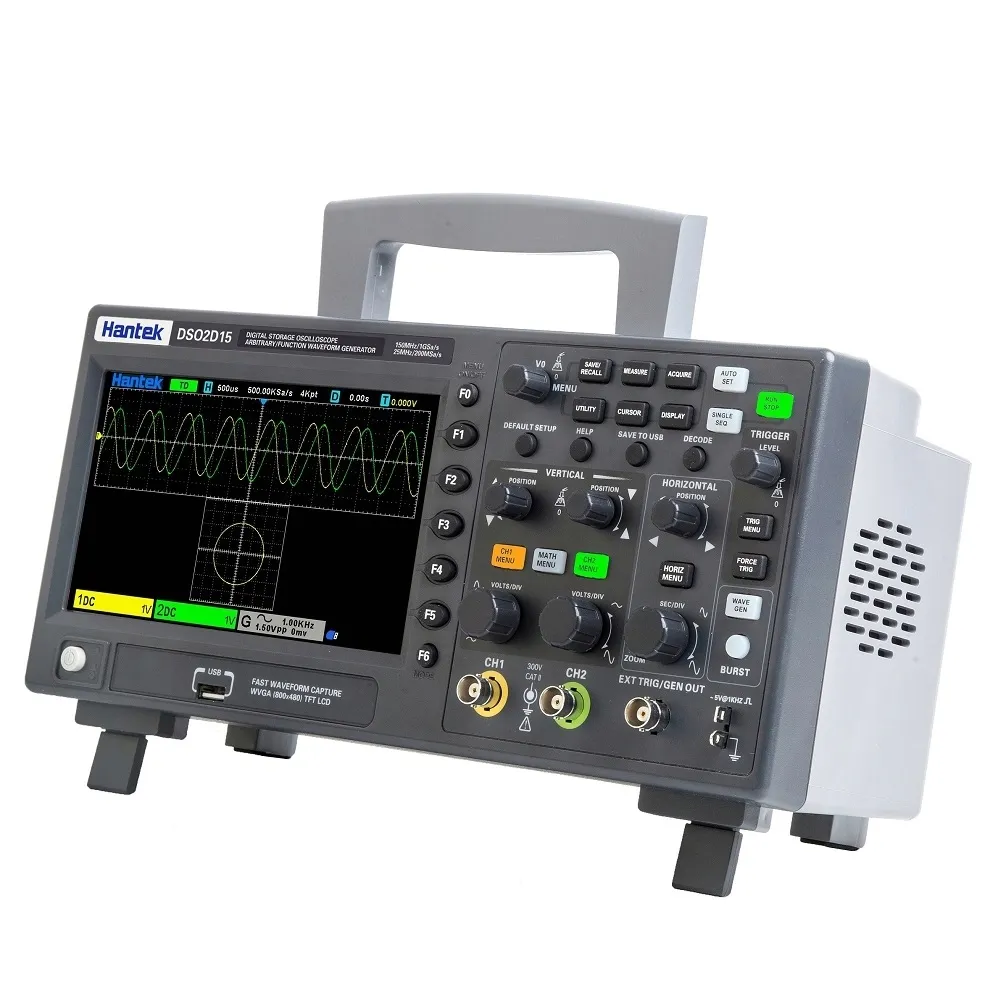

Oscyloskop Hantek DSO2D10

Oscyloskop cyfrowy Hantek serii DSO2000

Seria DSO2000 to ekonomiczne oscyloskopy o wysokiej wydajności, idealne do zastosowań w różnych dziedzinach, takich jak komunikacja, lotnictwo, systemy wbudowane, komputery, badania i edukacja.

Kluczowe cechy:

• Szerokość pasma: 150 MHz
• Częstotliwość próbkowania: do 1 GSa/s
• Głębokość pamięci: 8 MB
• Wbudowany generator przebiegów: 1 kanał, 25 MHz(DSO2D10, DSO2D15)
• 14 trybów wyzwalania, w tym Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Dekodowanie i analiza protokołów: RS232/UART, I2C, SPI, CAN, LIN

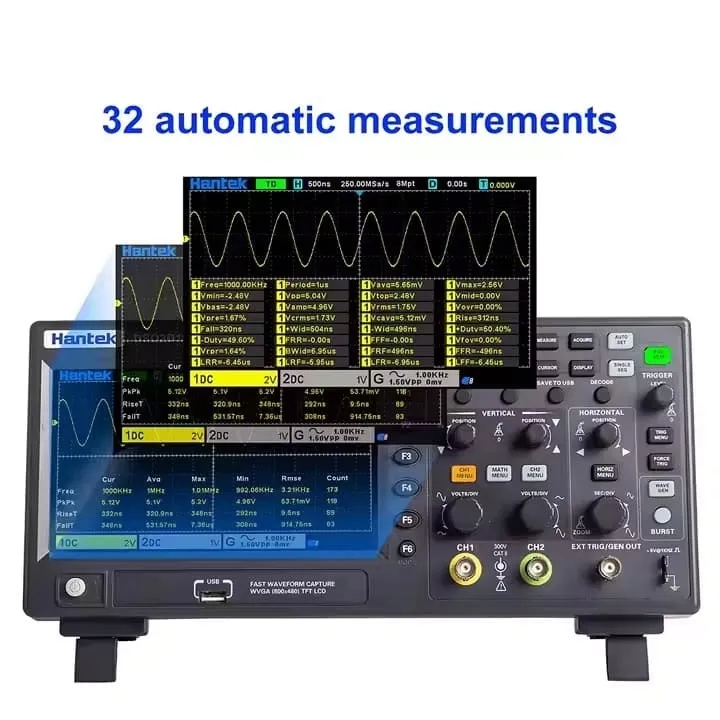

• 32 automatyczne pomiary ze statystykami (maks., min., odchylenie standardowe itp.)
• 3-cyfrowy woltomierz cyfrowy i 6-cyfrowy sprzętowy licznik częstotliwości
• 2 zestawy woltomierzy cyfrowych
• Rozbudowana zdalna kontrola poleceń SCPI
• Interfejsy: USB Host/Urządzenie

Dodatkowe zalety:

• 2 kanały z niezależnym sterowaniem
• Zakres pionowy: od 2 mV/div do 10 V/div
• Możliwość zapisywania danych w różnych formatach: ustawienia, przebiegi, przebiegi referencyjne, CSV, obrazy
• Obsługa arbitralnych przebiegów wyjściowych

Specyfikacja techniczna

Parametr DSO2D15 DSO2D10 DSO2C15 DSO2C10 Szerokość pasma 150 MHz 100 MHz 150 MHz 100 MHz Kanały oscyloskopu 2CH 2CH 2CH 2CH Generator kształtu fali 1CH 1CH - - Częstotliwość próbkowania 1GSa/s (pojedynczy kanał), 500MSa/s (podwójny kanał) Głębokość pamięci 8 MB (pojedynczy kanał), 4 MB (podwójny kanał) Zakres pionowy 2 mV/div ~ 10 V/div Tryby wyzwalania Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC Dekodowanie protokołów RS232/UART, I2C, SPI, CAN, LIN

Aplikacje:

Oscyloskop Hantek serii DSO2000 jest wszechstronnym narzędziem do uruchamiania i testowania w różnych dziedzinach, w tym w komunikacji, lotnictwie, systemach wbudowanych, komputerach, badaniach i edukacji.
