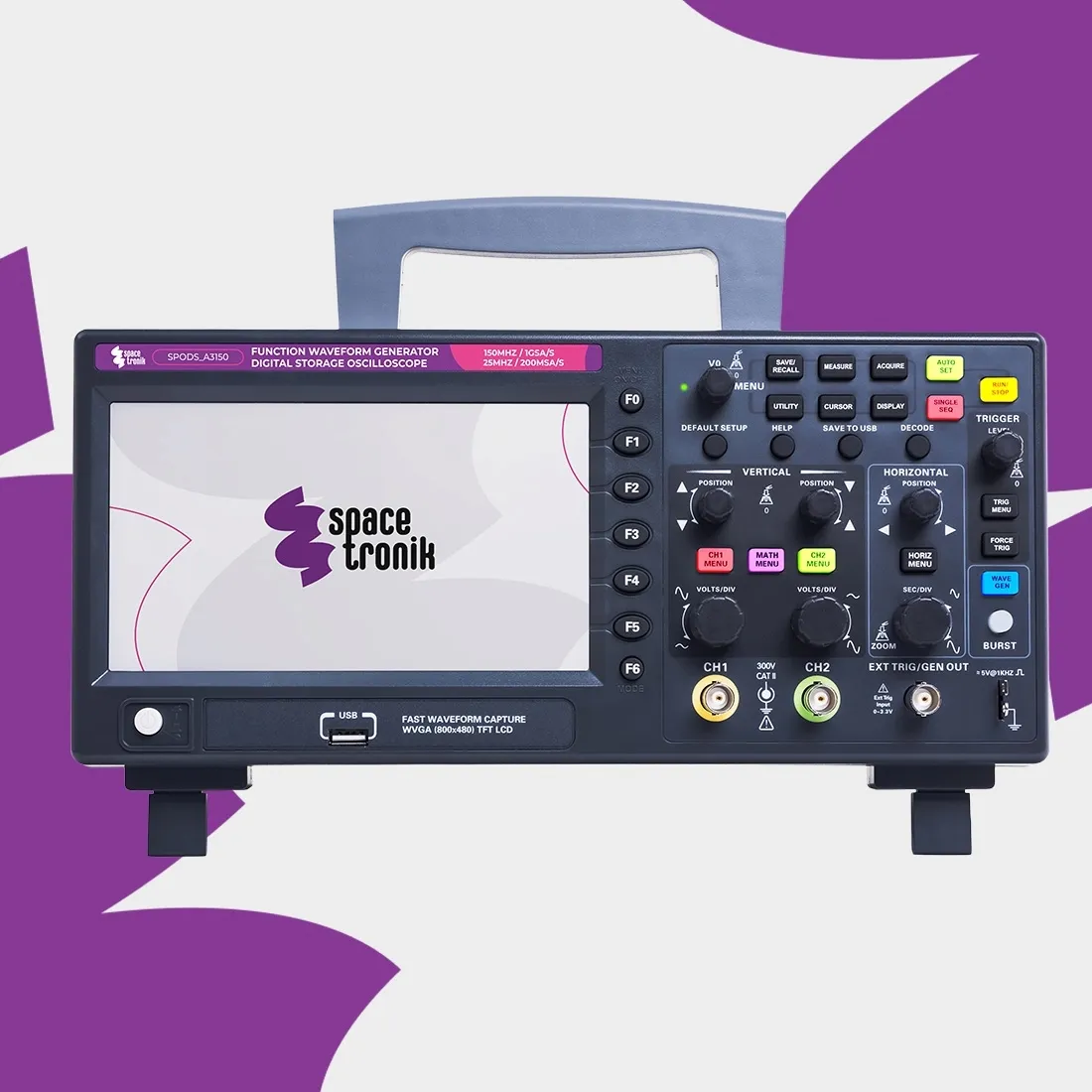

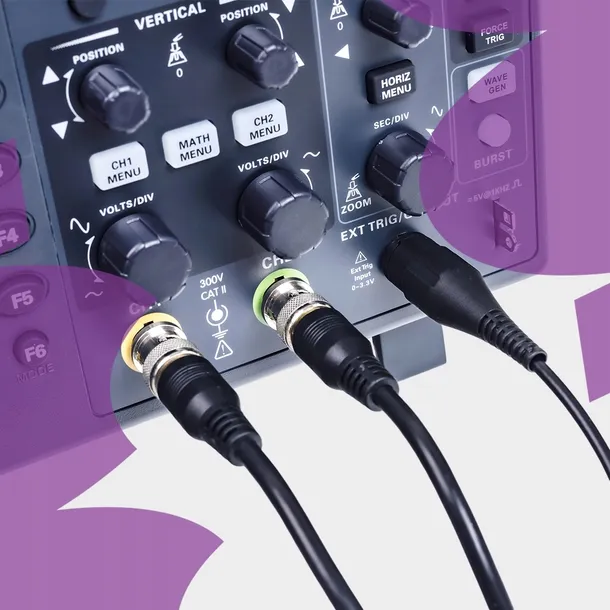

Oscyloskop 2x150MHz 1 GSa/s SCPI FFTDwukanałowy Miernik z generatorem AWG

Oscyloskop dwukanałowy 150MHz 1 GSa/s cyfrowy 2w1 z generatorem AWG 25MHz

SKU: SPODS_A3150

Najważniejsze cechy oscyloskopu:

✅ Pasmo 150 MHz: dokładna analiza szybkich sygnałów i złożonych przebiegów

✅ Próbkowanie 1 GSa/s: uchwycenie nawet najkrótszych impulsów z detalem

✅ Ekran TFT 7": wyraźny, kolorowy podgląd sygnałów i intuicyjna obsługa

✅ Wbudowany generator AWG 25 MHz: generuj i modeluj przebiegi testowe bez dodatkowego sprzętu

✅ Pamięć do 8M próbek: dłuższe rejestracje i więcej szczegółów w jednym ujęciu

✅ 32 pomiary automatyczne i FFT: błyskawiczna analiza parametrów i widma

✅ Dekodowanie UART, CAN, LIN, IIC, SPI: monitoruj dane magistral w czasie rzeczywistym

✅ Porty USB i obsługa SCPI: eksport danych i automatyzacja pomiarów z poziomu PC

✅ Wbudowany DVM i licznik częstotliwości: dodatkowe funkcje pomiarowe zawsze pod ręką

✅ Szeroki zakres pomiarowy: od miliwoltów po setki woltów, bezpiecznie i precyzyjnie

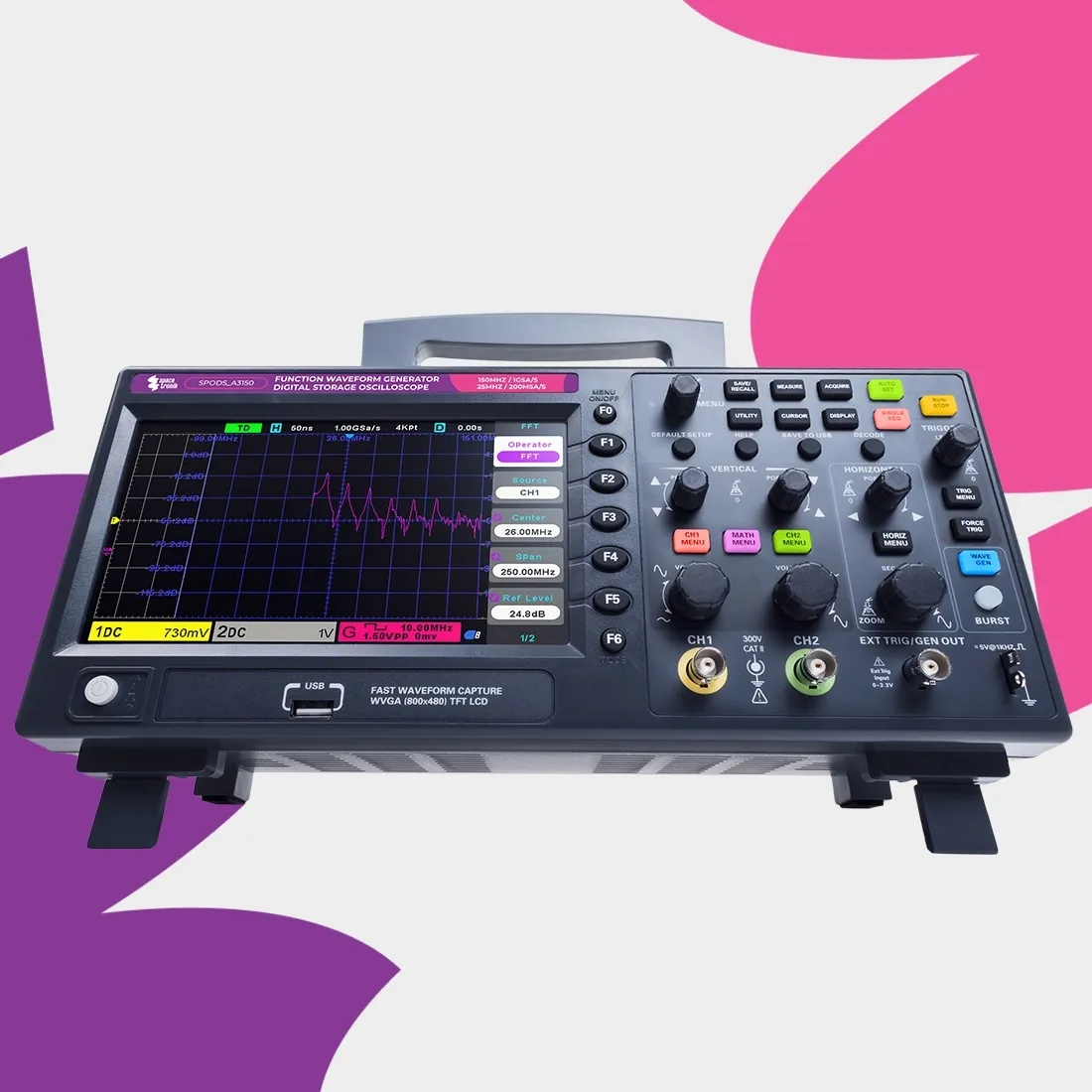

Analizator widma FFT – zrozum sygnał

Oscyloskop Spacetronik A3150 oferuje funkcję szybkiej transformaty Fouriera (FFT), która pozwala przeanalizować sygnał w dziedzinie częstotliwości. To nieocenione narzędzie do wykrywania zakłóceń, badania sygnałów harmonicznych i kontroli pracy układów.

✔️ Przekształcanie przebiegu czasowego na widmo częstotliwości

✔️ Wbudowane okna analizy: Hanning, Hamming, Blackman

✔️ Szybka aktywacja – bez dodatkowego sprzętu czy oprogramowania

✔️ Idealny do diagnostyki zakłóceń i pomiarów precyzyjnych

Częstotliwość próbkowania 1 GSa/s

Oscyloskop Spacetronik A3150 rejestruje sygnały z prędkością aż 1 miliarda próbek na sekundę (1 GSa/s).

✔️ Uchwycisz szybkie przejścia i impulsy w ułamkach mikrosekundy

✔️ Idealny do pomiaru sygnałów cyfrowych, PWM, przetworników

✔️ Rejestruje zakłócenia, których inne oscyloskopy mogą nie zauważyć

USB i SCPI – zapisuj, steruj, automatyzuj

Oscyloskop Spacetronik A3150 oferuje:

✔️ 2 porty USB: jeden do zapisu danych (pendrive, dysk zewnętrzny), drugi do podłączenia z komputerem

✔️ Szybki zapis wyników, konfiguracji i zrzutów ekranu bezpośrednio z urządzenia

✔️ Obsługę SCPI: do zdalnego sterowania, automatyzacji i integracji z własnym oprogramowaniem testowym

✔️ Prosta integracja dzięki dokumentacji: idealna dla profesjonalistów i hobbystów

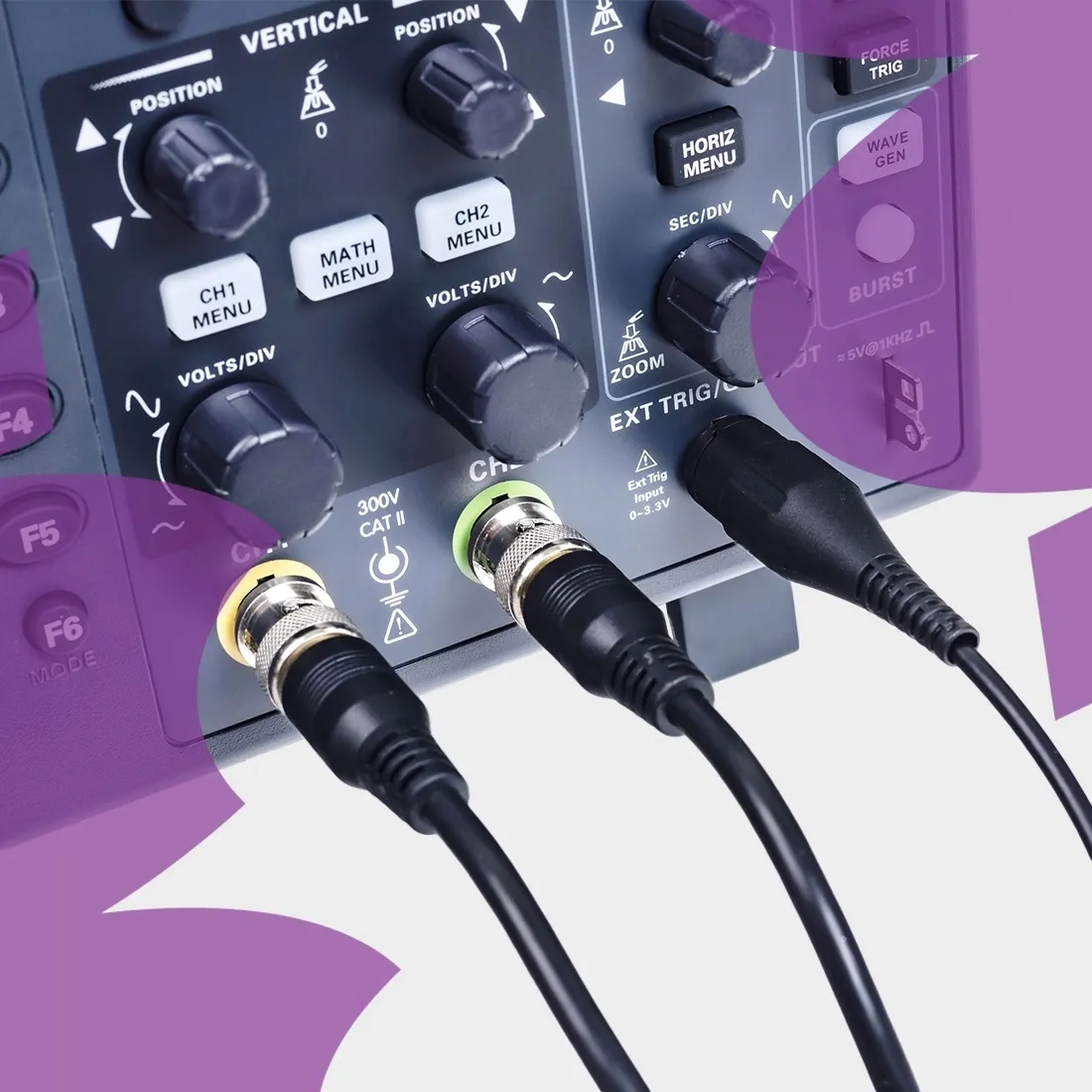

Pomiar sygnałów od miliwoltów do setek woltów

Oscyloskop Spacetronik A3150 daje Ci pełną swobodę konfiguracji.

✔️ Pomiar sygnałów od 2 mV/div do 10 V/div: idealny do słabych i silnych sygnałów

✔️ Obsługa napięć do 300 V RMS: szeroki zakres pomiarowy

✔️ Dołączone sondy o o tłumieniu aż do 1000X: gotowe do pracy od razu

✔️ Impedancja wejściowa 1 MΩ z pojemnością 20 pF: dokładność i bezpieczeństwo

✔️ Wybór sprzężenia i wybieralne ograniczenie pasma: AC / DC / GND – pełna kontrola pomiaru

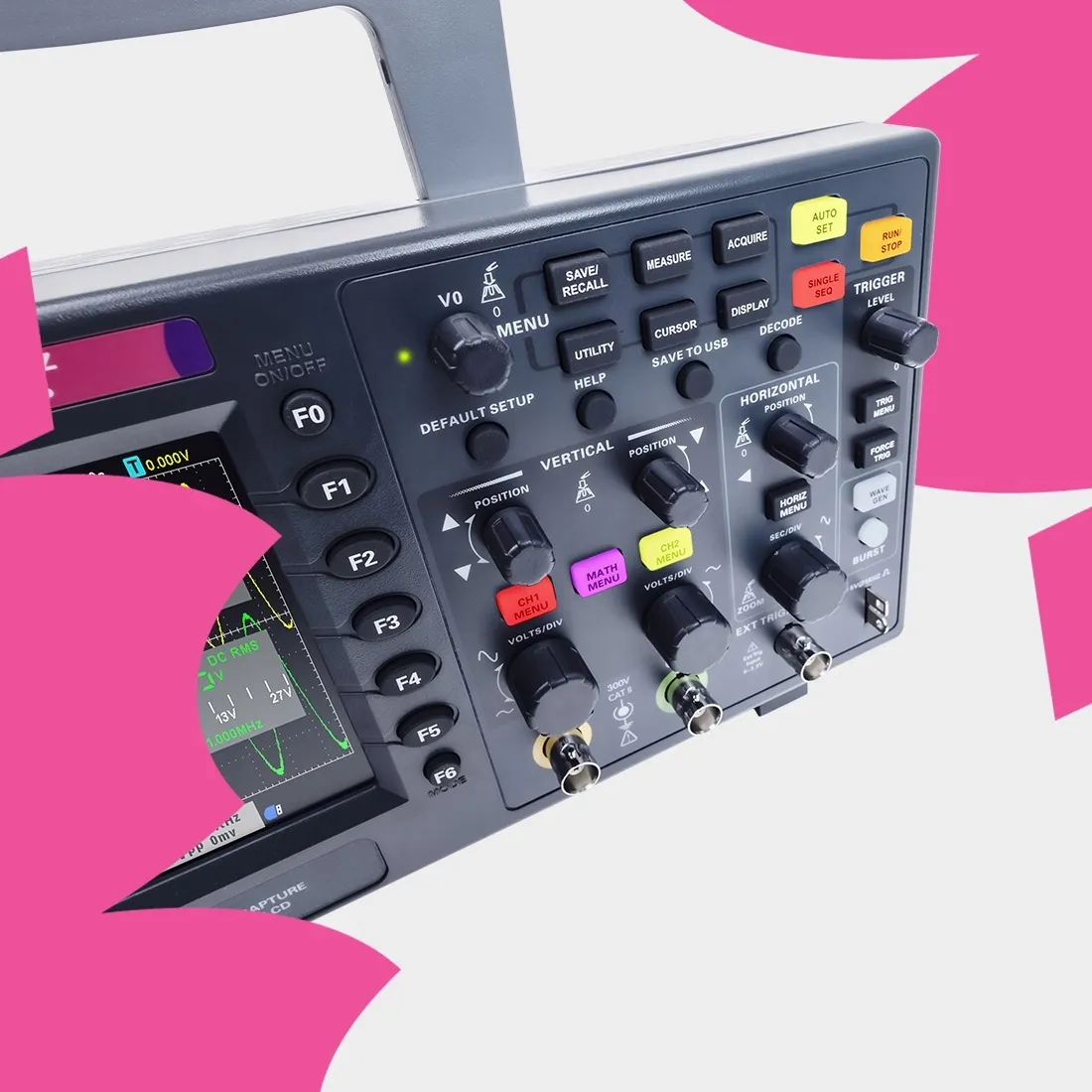

32 pomiary automatyczne i kursory

Oscyloskop Spacetronik A3150 ułatwia pracę niezależnie od poziomu zaawansowania:

✔️ 32 automatyczne pomiary: RMS, amplituda, częstotliwość, czas narastania, opadania, szerokość impulsów, wypełnienie i inne

✔️ Funkcja kursorów ΔV / ΔT / 1/ΔT: dokładne pomiary napięcia, czasu i częstotliwości między punktami

✔️ Natychmiastowy odczyt parametrów bez ręcznych obliczeń

✔️ Idealny do analizy impulsów, opóźnień, przełączeń i zakłóceń

Obsługa protokołów UART, CAN i innych

Spacetronik A3150 to oscyloskop i analizator w jednym – idealny do pracy z mikrokontrolerami i systemami cyfrowymi:

✔️ Obsługa popularnych protokołów: UART, CAN, IIC, SPI, LIN

✔️ Wyzwalanie i dekodowanie danych – zdekodowane ramki widoczne bezpośrednio na ekranie

✔️ Bez potrzeby dodatkowego analizatora logicznego

✔️ Pełna analiza transmisji bez opuszczania interfejsu oscyloskopu

Wbudowany generator przebiegów

Oscyloskop Spacetronik A3150 posiada wbudowany generator AWG o częstotliwości do 25 MHz, co pozwala symulować i testować układy elektroniczne bez zewnętrznych urządzeń.

✔️ Typy przebiegów: sinus, prostokąt, trójkąt, arbitralny (definiowany przez użytkownika)

✔️ Zastosowanie: testowanie reakcji układów, symulowanie sygnałów, modelowanie zachowań

✔️ Oszczędność miejsca i budżetu – dwa urządzenia w jednym

Zastosowanie w edukacji, projektowaniu i serwisie

Spacetronik A3150 sprawdzi się w każdej roli – od edukacji po zaawansowane projekty:

✔️ Dla studentów i nauczycieli: intuicyjny interfejs, automatyczne pomiary, nauka w praktyce

✔️ Dla serwisantów: szybka diagnoza zakłóceń, błędów w zasilaniu i komunikacji

✔️ Dla projektantów: SCPI, analiza protokołów, 1 GSa/s, testowanie układów w czasie rzeczywistym

Specyfikacja techniczna

Liczba kanałów:

• 2 kanały analogowe
• 1 kanał generatora (AWG)

Analiza protokołów: UART, LIN, CAN, IIC, SPI

Szerokość pasma: 150 MHz

Częstotliwość próbkowania: do 1 GSa/s

Maksymalne napięcie wejściowe: 300 VRMS (10×)

Kategoria przepięciowa: CAT II 300 V

Wyświetlacz:

• Ekran: 7" TFT LCD
• Rozdzielczość: 800 × 480 pikseli

Pomiar i analiza:

• 32 wbudowane pomiary automatyczne: m.in. częstotliwość, RMS, Pk-Pk
• Kursory: ΔV, ΔT, 1/ΔT
• Arytmetyka: dodawanie, odejmowanie, mnożenie, dzielenie, FFT
• FFT (Szybka Transformata Fouriera): 1024 punkty, wybór okna (Hanning, Hamming, itd.)

Wbudowane mierniki:

• Cyfrowy woltomierz (DVM): tryby DC, AC RMS, DC RMS, rozdzielczość 3 bity
• Licznik częstotliwości: rozdzielczość 6 bitów

Połączenia i automatyzacja:

• Porty USB: host (pendrive) i device (PC)
• Obsługa SCPI: zdalne sterowanie, integracja z systemami automatyki, zapis danych

Wymiary: 318 × 110 × 150 mm

Waga: 1,90 kg

Parametry wejściowe:

• Rodzaje sprzężenia: AC, DC, GND
• Impedancja wejściowa: 1MΩ±2%
• Pojemność wejściowa: 20pF±3pF
• Wspierane tłumienie sond: 1X, 10X, 100X, 1000X
• Kategoria przepięciowa: CAT II 300 V
• Maksymalne napięcie wejściowe: 300 V RMS (10×)

System pionowy:

Czas narastania: ≤ 3,5 ns

Rozdzielczość: 8-bit (wszystkie kanały jednocześnie)

Czułość wejściowa: 2 mV/div – 10 V/div

Zakres przesunięcia:

• 2 mV/div – 200 mV/div ±1 V
• 500 mV/div – 10 V/div ±50 V

Ograniczenie pasma:

• 20 MHz (wybieralne)
• ograniczone do 6 MHz dla sondy 1×

Dolna granica pasma przenoszenia: ≤10 Hz na BNC

Dokładność wzmocnienia DC:

• ±3% skali (tryb normalny lub uśrednienia) dla zakresu od 10V/div do 10mV/div
• ±4% skali dla zakresu od 5mV/div do 2mV/div

Dokładność przesunięcia pionowego:

• ±0,1div
• ±2mV ±1% przesunięcia

System poziomy:

Parametry poziome:

• Zakres podstawy czasu: 2ns/div – 100s/div (skala 1-2-5)

Dokładność ΔT:

• Pojedynczy przebieg: ±(1 interwał + 100 ppm × odczyt + 0,6 ns)
• Dla uśrednienia >16: ±(1 interwał + 100 ppm × odczyt + 0,4 ns)

Akwizycja:

Rejestracja sygnału:

• Maksymalna częstotliwość próbkowania: 1 GSa/s (jeden kanał); 500 MSa/s (dwa kanały)
• Głębokość pamięci: do 8M (jeden kanał); do 4M (dwa kanały)
• Interpolacja przebiegu: (sin(x))/x
• Szybkość odświeżania przebiegów: do 2000 przebiegów/s (tryb normalny, bez pomiarów)

Tryb próbkowania:

• Normal (Normalny)
• Peak Detect (Detekcja Szczytów)
• Average (Średni)
• HR (High Resolution - Wysokiej Rozdzielczości)

Tryb czasu:

• YT (domyślny tryb - CH2 od CH1)
• XY (analiza różnic fazowych)
• Roll (przebieg przesuwa się z prawej do lewej)

Autoset (automatyczne ustawienie):

• Wyszukuje i wyświetla wszystkie aktywne kanały
• Następnie automatycznie konfiguruje najlepszy sposób prezentacji sygnałów wejściowych na tych kanałach.

Pojedyncza sekwencja:

• Tryb próbkowania - moment zatrzymania akwizycji
• Normalny, wykrywanie szczytów - jednorazowe przechwycenie sygnału na wszystkich kanałach jednocześnie
• Średnia - po wykonaniu N przechwyceń na wszystkich kanałach jednocześnie, gdzie N można ustawić na: 4, 8, 16, 32, 64 lub 128

Wyzwalanie:

Tryby i parametry:

• Tryby: Auto, Normalny, Pojedynczy
• Źródła: CH1, CH2
• Opóźnienie (Trigger Holdoff): od 20ns do 10s
• Zakres poziomu wyzwalania: wewnętrzny: ±5 działek od środka ekranu
• Typowa dokładność poziomu wyzwalania: 0,2 div × V/div, ±4 działek od środka ekranu
• Dokładność: ±0,2 div

Rodzaje wyzwalania:

• Zbocze - na narastającym, opadającym, dowolnym
• Szerokość impulsu - wyzwalanie na impulsie wybranego kanału o czasie trwania: "krótszym niż", "dłuższym niż", "równym" lub "różnym od" zadanej wartości. Zakres: od 8 nanosekund do 10 sekund
• Wideo - wyzwalanie na liniach skanowania lub liniach pojedynczych; na polach nieparzystych/parzystych lub wszystkich polach sygnału wideo złożonego; lub zgodnie ze standardami transmisji (PAL i NTSC)
• Zbocze - wyzwalanie na zboczu rosnącym lub opadającym o określonym czasie narastania. Ten tryb wyzwalania jest odpowiedni dla przebiegów liniowych i trójkątnych. Zakres czasu: od 8ns do 10s
• Overtime - gdy odstęp czasu między zdarzeniami przekroczy wcześniej ustawioną wartość progową.
• Window - gdy sygnał wejściowy przechodzi przez górną lub dolną granicę poziomu wyzwalania.
• Pattern - wyzwalanie następuje, gdy na dowolnej kombinacji wejść pojawi się określony wzorzec logiczny.
• Interval - wyzwalanie następuje na zboczu narastającym lub opadającym, gdy czas między kolejnymi zboczami mieści się w określonym przedziale czasowym. Można użyć tego trybu do wykrywania brakujących, opóźnionych zboczy lub zmian częstotliwości sygnału.
• Under Amp - wyzwalanie następuje dla impulsów, które przekraczają poziom pierwszy, ale nie osiągają drugiego.
• UART - wyzwalanie na podstawie pozycji początku ramki, końca ramki, określonej wartości danych, błędu parzystości lub błędu komunikacyjnego.
• LIN - wyzwalanie na podstawie LIN (Local Interconnect Network), pola interwału, pola synchronizacji, pola identyfikatora, błędu kodu synchronizacji lub określonego identyfikatora, numeru ramki i danych.
• CAN - wyzwalanie na bicie początku ramki, identyfikatorze ramki zdalnej, identyfikatorze ramki danych, ramce zawierającej identyfikator zdalny lub danych, kombinacji ID i danych, ramce błędu, dowolnym błędzie, błędzie potwierdzenia oraz ramce przeciążenia w sygnale magistrali CAN (Controller Area Network).
• SPI - na podstawie wzorca danych SPI (Serial Peripheral Interface) w określonym okresie ramkowania.
• IIC - wyzwalanie na bicie startu lub stopu, na określonym adresie i/lub wartości danych. Możliwe jest także wyzwalanie przy braku potwierdzenia oraz restarcie.

Pomiar i analiza:

Kursory i pomiary automatyczne:

• Pomiary automatyczne: PkPk, Frequency, Average, Max, Min, Period, Vtop, Vmid, Vbase, Vamp, RMS, R-Overshoot, PeriodRms, F-Preshoot, PeriodRms, PeriodAvg, RiseTime, FallTime, +Width, -Width, +Duty, -Duty, FRR, FFF, F-Overshoot, R-preshoot, BWidth, FRF, FFR, LRR, LRF, LFR i LFF.
• Kursory: różnica napięcia: ΔV, różnica czasu: ΔT, odwrotność ΔT w hercach (1/ΔT)

Matematyka przebiegu:

• Arytmetyka: +, –, ×, ÷, FFT
• Szybka Transformata Fouriera (FFT): typy okien: Hanning, Hamming, Flattop, Rectangular, Bartlett, Blackman
• Liczba punktów próbkowania: 1024

Woltomierz cyfrowy (DVM):

• Funkcje: DC RMS, AC RMS, DC
• Źródła: CH1, CH2
• Dokładność: 3 bity

Licznik częstotliwości:

• Funkcje: Częstotliwość
• Źródła: CH1, CH2
• Dokładność: 6 bitów

Generator przebiegów (AWG):

Liczba kanałów: 1

Rodzaje przebiegów: Sinus, kwadrat, rampa, wykładniczy, szum, DC

Impedencja wyjściowa: 50 Ω+1%, wysoka impedancja

Rozdzielczość: 1 µHz

Długość próbki arbitralnej: 4096 punktów

Zakres częstotliwości:

• Sinus: 0,1 Hz – 25 MHz
• Prostokąt: 0,1 Hz – 10 MHz
• Trójkąt/rampa: 0,1 Hz – 1 MHz
• Wykładnicza: 0,1 Hz - 5 MHz
• Fala arbitralna: 1 uHz - 25 MHz

Amplituda sygnału:

• 5 mV – 3.5 Vpp (50 Ω)
• 10 mV – 7 Vpp (wysoka impedancja)
• Dokładność: ±3dB

Wyświetlacz:

Ekran:

• Typ: 7" TFT (przekątna ciekłokrystaliczna)
• Rozdzielczość: 800 × 480 pikseli
• Kontrast: regulowany

Zasilanie i złącza:

Zasilanie:

• 100–120 V AC RMS (±10%), 45-440 Hz (CAT II)
• 120-240 V AC RMS (±10%), 45-66 Hz (CAT II)
• Pobór mocy: <15W
• Bezpiecznik: T2A 250V AC 4*8

Złącza i wyjścia:

• USB 2.0: host i device
• Kompensator sondy: napięcie wyjściowe (typowe) około 5 V; częstotliwość (typowa): 1 kHz ±1%

Warunki środowiskowe i mechaniczne:

Warunki pracy:

• Temperatura pracy: 0°C–50°C (32°F – 122°F)
• Temperatura przechowywania: -40°C – +71°C (-40°F – +159.8°F)
• Wilgotność względna: ≤90% przy ≤40°C (≤104°F); ≤60% przy 41°C–50°C (106°F–122°F)
• Chłodzenie: konwekcyjne
• Maks. wysokość pracy: 3000 m (10 000 stóp)

Obudowa:

• Wymiary: 318 × 110 × 150 mm (dł. × sz. × wys.)
• Waga: 1,90 kg

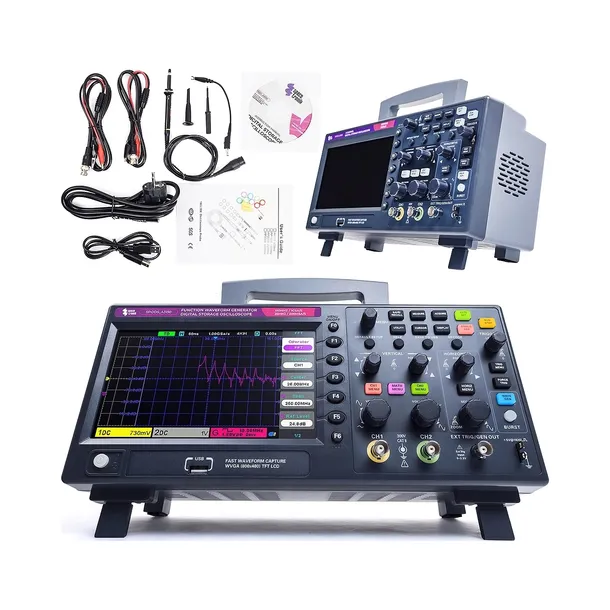

W zestawie:

• 1x oscyloskop cyfrowy Spacetronik A3150
• 1× kabel zasilania
• 1× przewód USB-A - USB-B
• 2× przewód pomiarowy BNC - krokodyl
• 1× sonda pasywna z dzielnikiem 10×
• 1× instrukcja obsługi
• 1× płyta CD z oprogramowaniem
