Oscyloskop Uni-T UTD1025CL

Oscyloskop Uni-T UTD1025CL

Uni-T UTD1025CL to kompaktowy oscyloskop cyfrowy, idealny dla osób, które potrzebują prostego, ale wszechstronnego narzędzia do pomiarów w warsztacie, laboratorium czy w terenie. Dzięki swojej mobilności i szerokiemu zakresowi funkcji, oscyloskop ten sprawdzi się zarówno w podstawowych, jak i bardziej zaawansowanych zastosowaniach.

Precyzyjne Pomiary i Szeroka Funkcjonalność

UTD1025CL oferuje szerokość pasma analogowego 25 MHz, co pozwala na dokładne monitorowanie sygnałów o średniej częstotliwości. Częstotliwość próbkowania wynosząca 250 MS/s oraz czas narastania ≤ 14 ns umożliwiają precyzyjne uchwycenie dynamicznych zmian sygnałów. Głębokość pamięci 12 kpts gwarantuje wystarczającą ilość danych do analizy, a podstawa czasu od 10 ns/div do 50 s/div umożliwia elastyczność w dostosowaniu pomiarów.

Zaawansowane Funkcje Wyzwalania i Analizy

Oscyloskop obsługuje różnorodne tryby wyzwalania, takie jak zbocze, szerokość impulsu, slope oraz sygnał wideo, co pozwala na precyzyjne monitorowanie wybranych momentów sygnału. Funkcja FFT umożliwia analizę widmową sygnałów, co jest przydatne w diagnostyce i analizie częstotliwości. Oscyloskop oferuje również automatyczne pomiary wielu parametrów, w tym wartości szczytowych, średnich, RMS oraz czasów narastania i opadania, co ułatwia szybką ocenę jakości sygnałów.

Kompaktowa i Ergonomiczna Konstrukcja

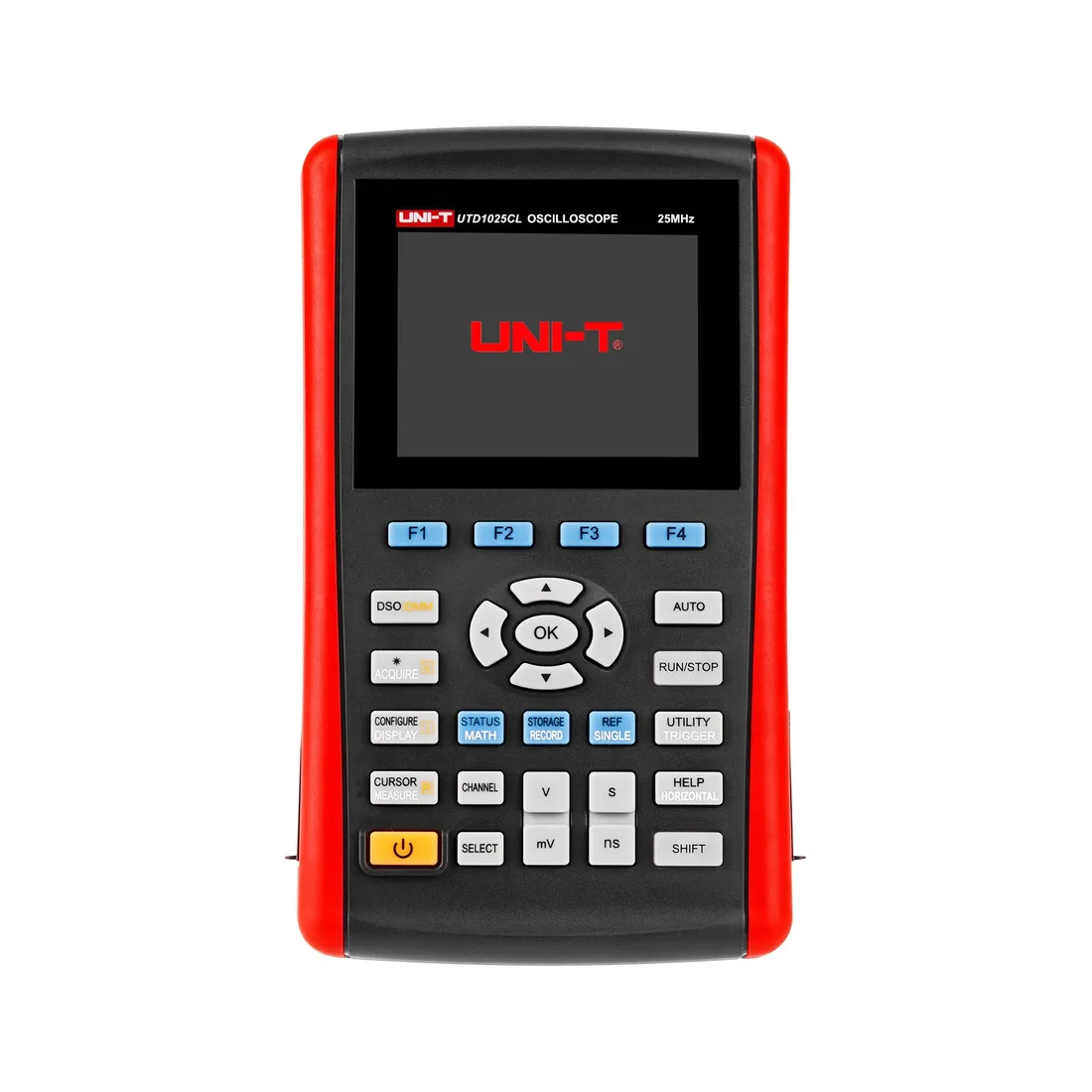

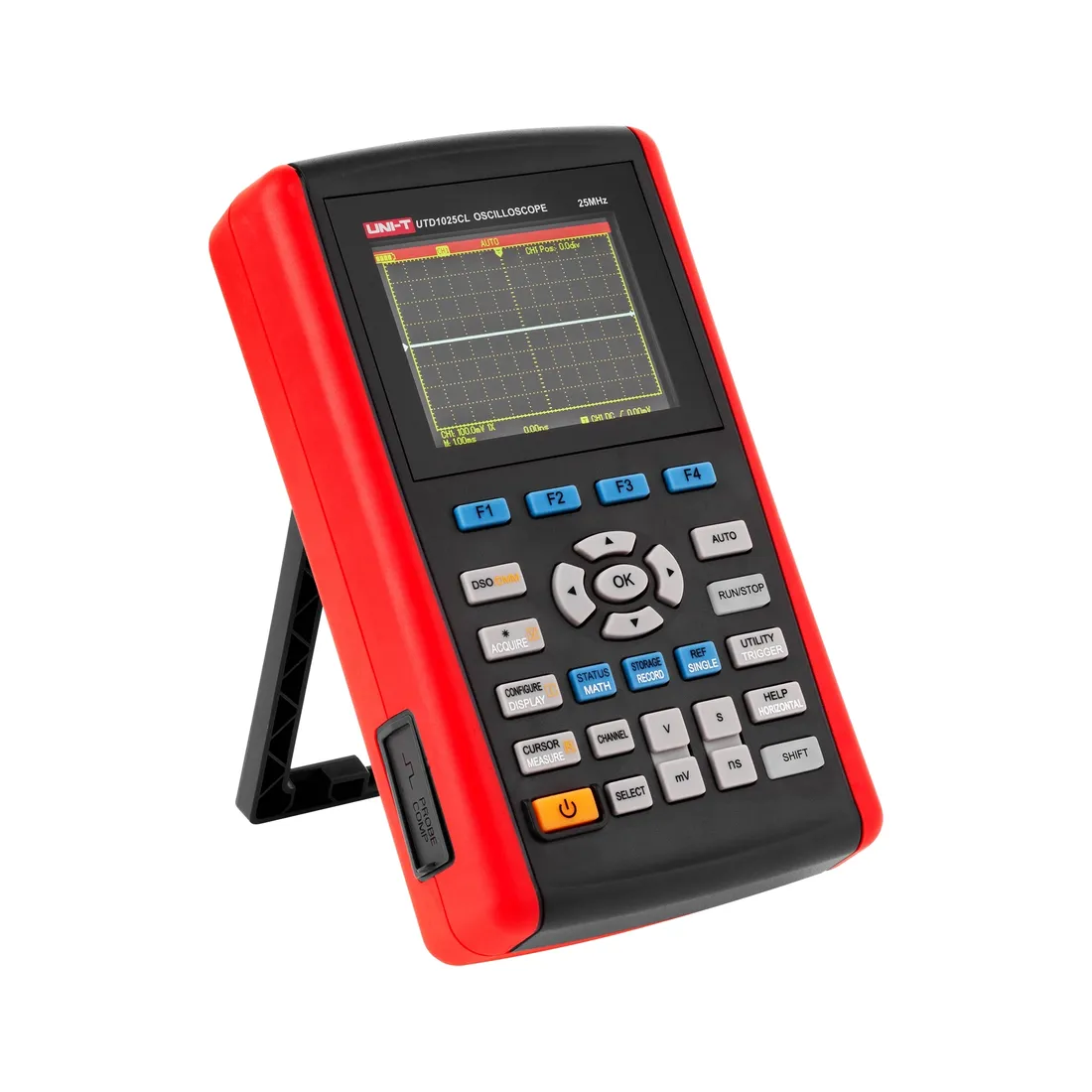

UTD1025CL wyposażony jest w 3,5-calowy wyświetlacz TFT LCD o rozdzielczości 320x240 px, który zapewnia czytelny obraz i intuicyjną obsługę. Zasilany jest akumulatorem litowo-jonowym o pojemności 3600 mAh, co pozwala na długotrwałą pracę bez konieczności częstego ładowania. Kompaktowe wymiary (199 x 118 x 49 mm) oraz niewielka waga (0,9 kg) sprawiają, że oscyloskop jest łatwy do przenoszenia i użycia w różnych warunkach.

Bogaty Zestaw Akcesoriów i Łatwość Integracji

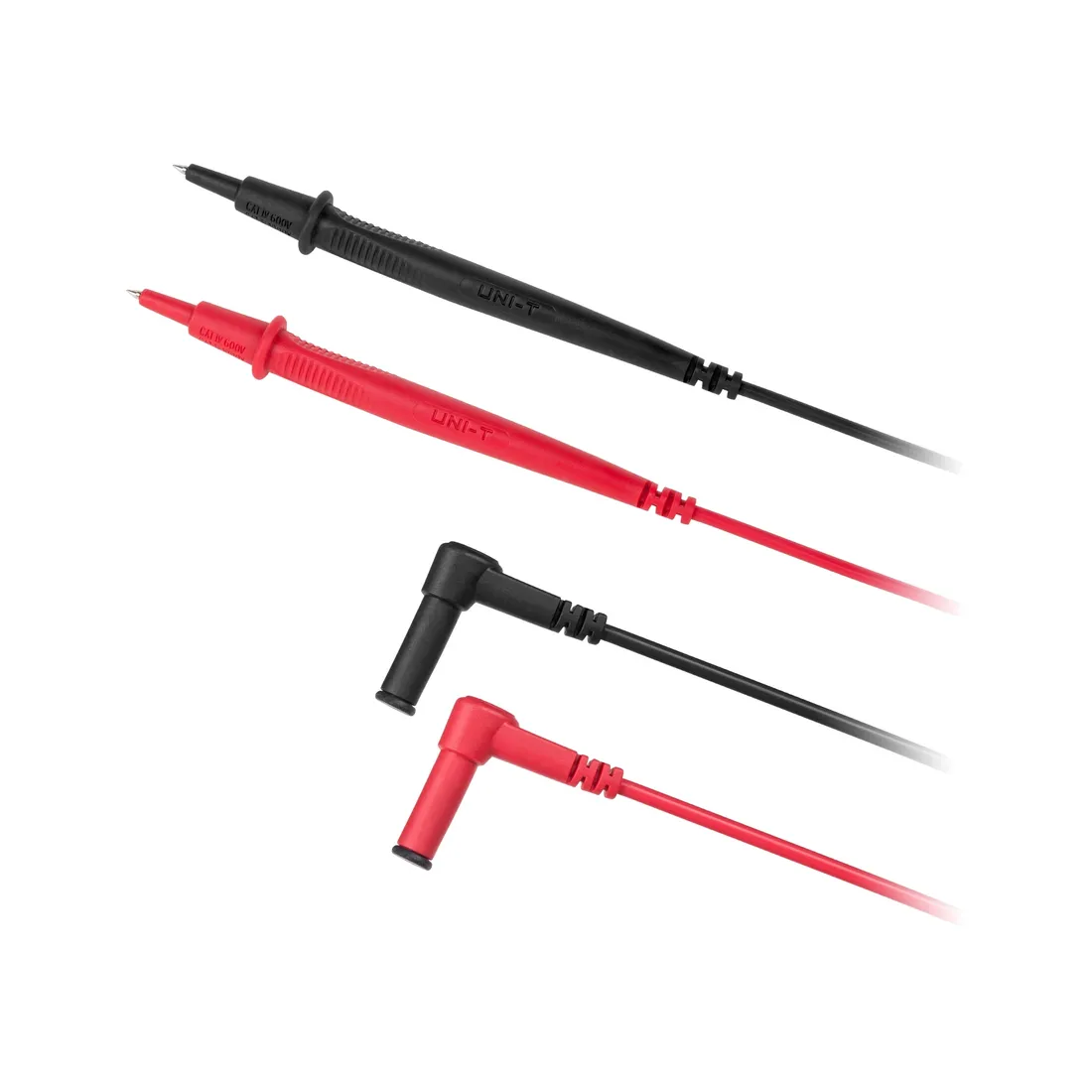

Oscyloskop jest dostarczany z kompletem akcesoriów, w tym przewodami pomiarowymi, sondą pomiarową, przewodem USB, zasilaczem oraz przystawkami do pomiaru natężenia prądu. Dzięki interfejsowi Mini USB, urządzenie można łatwo podłączyć do komputera, co umożliwia zapis i analizę danych.

Kod produktu: MIE0175

Oscyloskop Uni-T UTD1025CL

➡️ ➡️ ➡️ ➡️ ➡️

DANE TECHNICZNE:

PARAMETRY GŁÓWNE

Szerokość pasma analogowego: 25 MHz

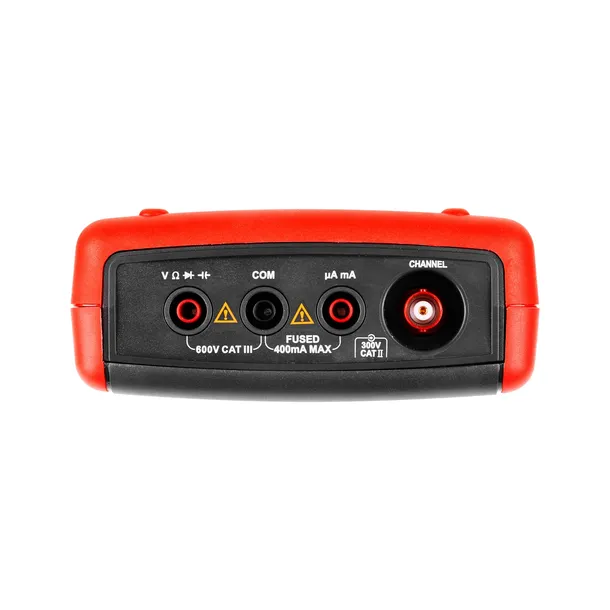

Liczba kanałów: 1

Czas narastania: <= 14 ns

Częstotliwość próbkowania: 250 MS/s

Głębokość pamięci: 12 kpts

Podstawa czasu: 10 ns/div ~ 50 s/div

Czułość odchylania pionowego: 5 mV/div ~ 20 V/div

Sposoby zapisu: Setup, waveform, bitmap

Sposoby wyzwalania: Edge, pulse width, slope, video

Operacje na przebiegach: FFT

Pomiar automatyczny: Peak-to-Peak, amplituda, wartości: maksymalna, minimalna, szczytowa, dolna, środkowa, średnia, RMS, przedwyzwalanie, częstotliwość, okres, czas narastania, czas opadania, wartość dodatnia/ujemna impulsu, współczynnik wypełnienia

Okno częstotliwości: 6 bitów

Interfejsy: Mini USB

ZAKRESY POMIAROWE

Napięcie stałe DC: 400 mV/ 4 V/ 40 V/ 400 V ±(1%+5)

Napięcie zmienne AC: 400 mV/ 4 V/ 40 V/ 400 V ±(1,2%+5)

Natężenie prądu stałego: 400 µA/ 4000 µA/ 40 mA/ 4000 mA/ 4 A ±(1%+5)

Natężenie prądu zmiennego: 400 µA/ 4000µA/ 40 mA/ 4000 mA/ 4 A ±(1,5%+5)

Rezystancja: 400 Ohm/ 4 kOhm/ 40 kOhm/ 400 kOhm / 4 MOhm/ 40 MOhm ±(1,2%+5)

Pojemność: 51,2 nF/ 512 nF/ 5,12 µF/ 51,2 µF/ 100 µF ±(3%+5)

CECHY OGÓLNE

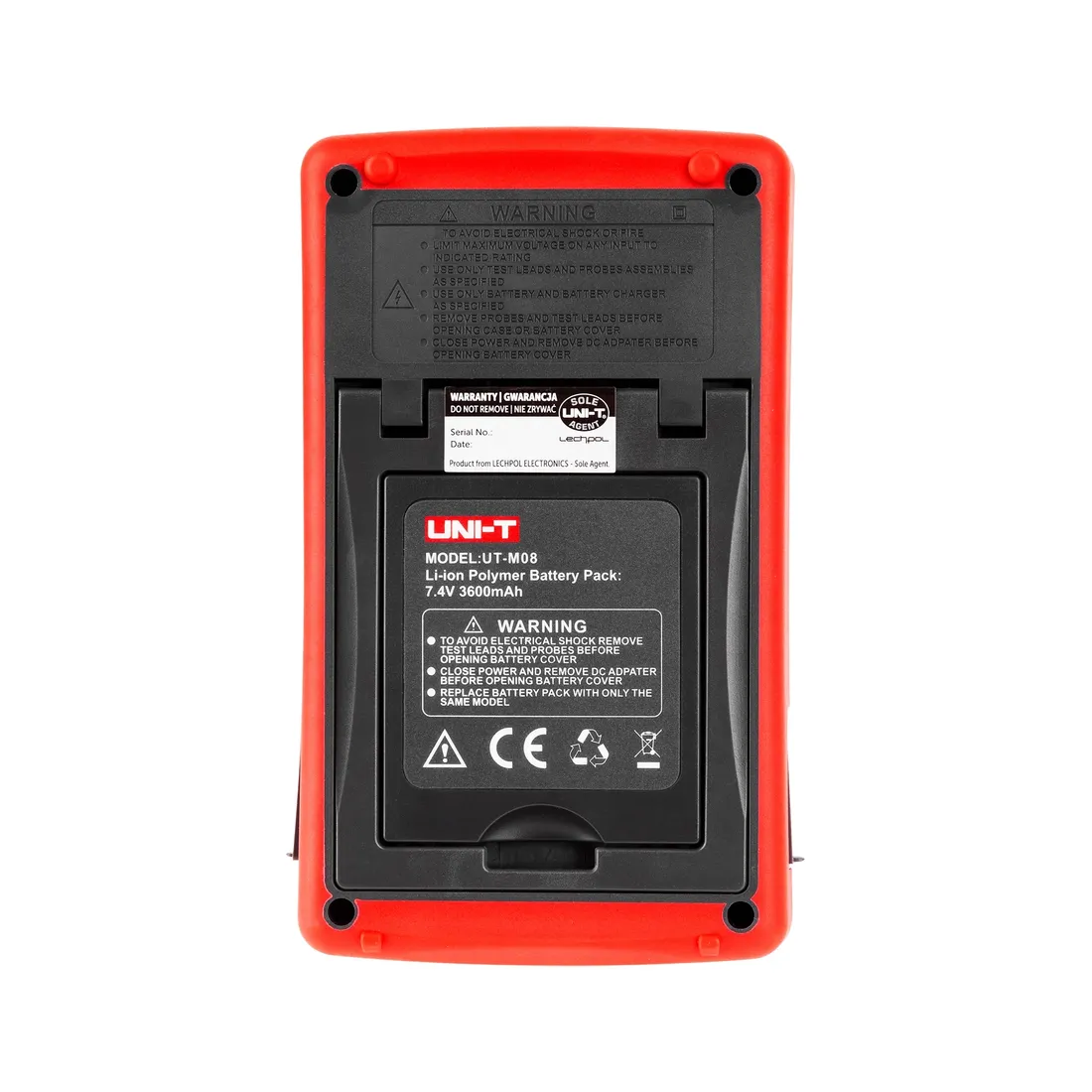

Zasilanie: Akumulator litowo-jonowy 7,4 V 3600 mAh; 100 V~240 V AC, 50 Hz/60 Hz

Wyświetlacz: 3,5” TFT LCD (320x240 px)

Wymiary: 199 x 118 x 49 mm

Waga: 0,9 kg

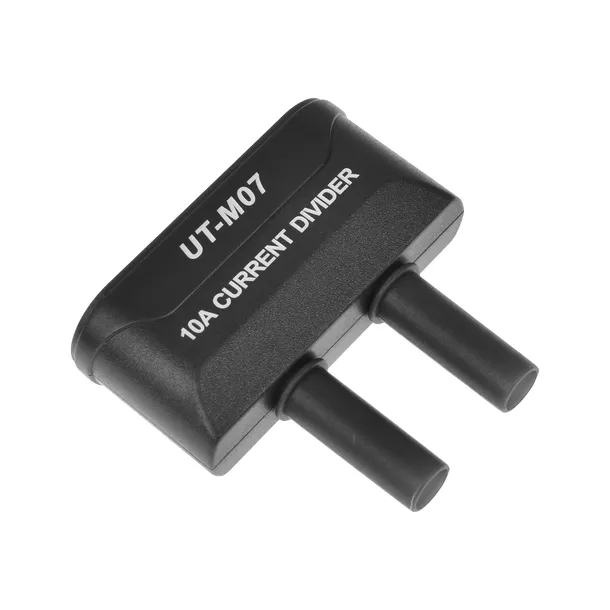

Akcesoria: przewód sieciowy, przewody pomiarowe, sonda pomiarowa, przewód USB, zasilacz, przystawki do pomiaru natężenia prądu
