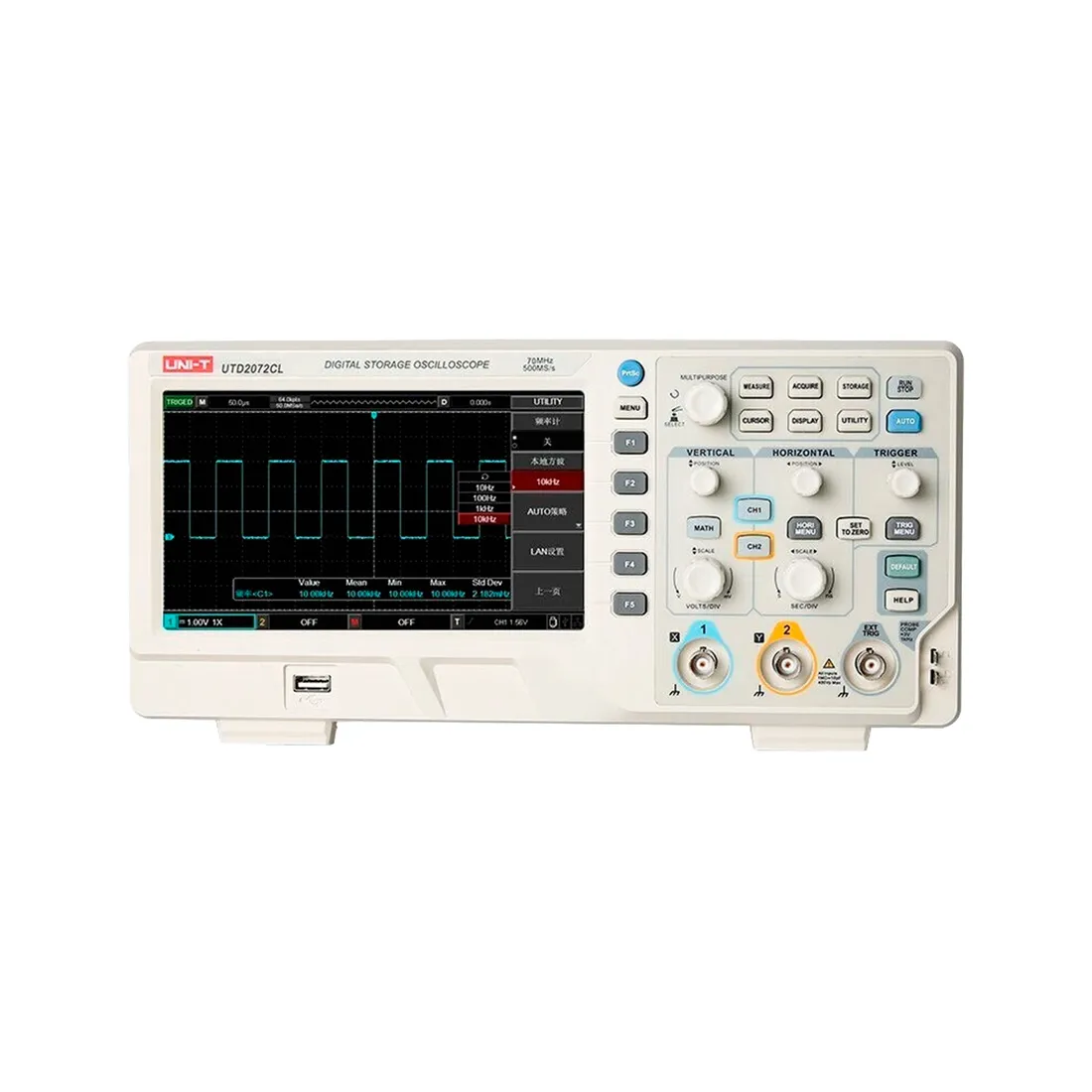

OSCYLOSKOP UNI-T UTD2072CL

Oscyloskop Uni-T UTD2152CL

Oscyloskop cyfrowy Uni-T UTD2072CL to wszechstronne narzędzie pomiarowe przeznaczone dla elektroników, inżynierów, techników i studentów. Dzięki połączeniu wysokiej częstotliwości próbkowania, funkcji analitycznych i przyjaznej obsługi sprawdzi się zarówno w warsztacie serwisowym, jak i na uczelni czy w laboratorium badawczym.

Częstotliwość próbkowania 500 MS/s

Oscyloskop Uni-T UTD2072CL oferuje częstotliwość próbkowania 500 milionów próbek na sekundę, co pozwala rejestrować nawet bardzo szybkie i krótkotrwałe zmiany sygnału. Dzięki temu możesz analizować impulsy, zakłócenia oraz dynamiczne przebiegi z wysoką precyzją i pewnością, że nie umknie Ci żaden istotny szczegół.

Wyzwalanie zaawansowane

Zaawansowane opcje wyzwalania, takie jak wyzwalanie zboczem, szerokością impulsu, a także sygnałami wideo, umożliwiają precyzyjne uchwycenie interesujących fragmentów sygnału. To znacznie przyspiesza analizę i diagnozę, zwłaszcza przy badaniu sygnałów zakłóceniowych lub nieregularnych zjawisk w systemach cyfrowych.

Funkcje matematyczne i FFT

UTD2072CL umożliwia wykonywanie obliczeń matematycznych bezpośrednio na przebiegach – dodawanie, odejmowanie, mnożenie i dzielenie sygnałów. Dodatkowo funkcja FFT (Fast Fourier Transform) pozwala analizować widmo częstotliwości sygnału, co jest niezbędne przy diagnostyce filtrów, zakłóceń i sygnałów harmonicznych.

Duży wyświetlacz 7” TFT LCD

Urządzenie wyposażone jest w czytelny, 7-calowy ekran TFT LCD o rozdzielczości WVGA, który zapewnia wyraźne odwzorowanie przebiegów i intuicyjną obsługę interfejsu. Nawet w intensywnie oświetlonym otoczeniu ekran pozostaje czytelny, co znacznie zwiększa komfort pracy przy długich analizach i pomiarach.

Zapis i eksport danych

Oscyloskop umożliwia zapis ustawień, przebiegów oraz zrzutów ekranu bezpośrednio na nośnik USB. Dzięki portowi USB OTG możesz łatwo archiwizować dane pomiarowe lub przenieść je do komputera w celu dalszej analizy, raportowania lub dokumentacji wyników — to praktyczne i oszczędzające czas rozwiązanie.

-----------

GŁÓWNE PARAMETRY

-----------

Szerokość pasma: 25 MHz

Ilość kanałów: 2

Częstotliwość próbkowania: 500 MS/s

Czas narastania: <5 ns

Głębokość pamięci: 64 kpts

Szybkość przechwytywania przebiegów: >5000 wfms/s

Czułość odchylania pionowego: 1 mV/div ~ 20 V/div

Dokładność pomiaru DC (akwizycja z uśrednieniem): ±(3% x odczyt + 0,1 div + 1 mV)

Impedancja wejściowa: 1 MOhm ±2%/24 pF ±3 pF

Polaryzacja: dodatnia/ujemna

Napięcie wejściowe: maks. 400 V (DC + AC peak)

Działania matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie, FFT

Podstawa czasu: 2 ns/div ~ 50 s/div

Zapis danych pomiarowych: setup, waveform, bitmap

-----------

WYZWALANIE

-----------

Licznik częstotliwości: 6-cyfrowy

Rodzaje wyzwalania: zboczem, szerokością impulsu, sygnałem wideo, naprzemiennie

Źródła wyzwalania: CH1, CH2, Line, EXT

Zakres poziomu wyzwalania:

wewnętrzny: ±8 div liczonych od środka ekranu

zewnętrzny: ±3 V

Zakres narastania czasu martwego: 80 ns ~ 1,5 s

Rodzaje wyzwalania zboczem: narastający, opadający, narastający i opadający

Samonastawność: Tak

Porty: Wyjście Pass/Fail, USB OTG

-----------

CECHY OGÓLNE

-----------

Zasilanie: 100 ~ 240 V AC RMS, 50/60 Hz

Wyświetlacz: 7” TFT LCD, WVGA (400x240 px)

Waga: 2,5 kg

Wymiary: 306 x 138 x 124 mm

Akcesoria: 2x sonda pomiarowa, przewód zasilający, przewód USB
