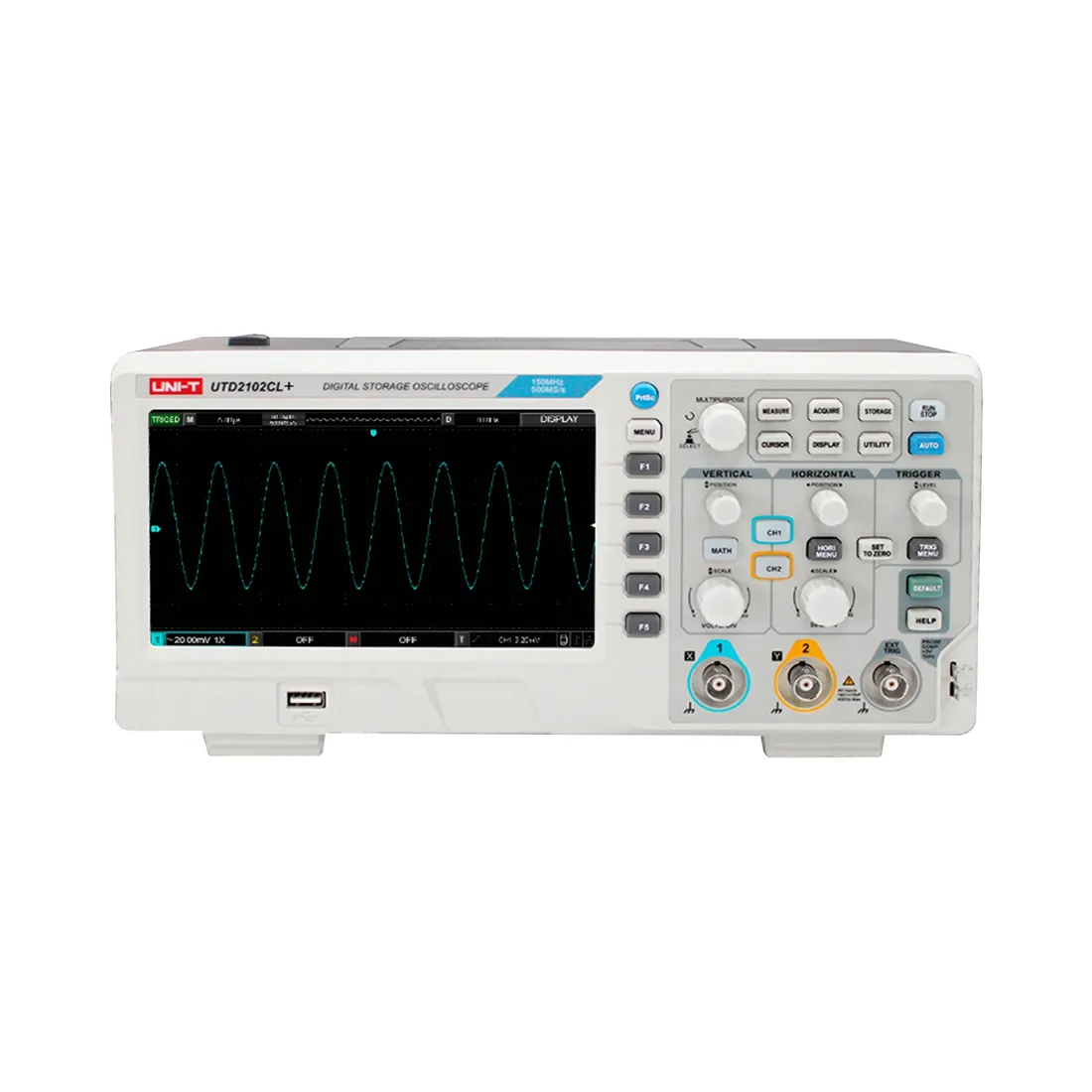

Oscyloskop Uni-T UTD2102CL+

Oscyloskop Uni-T UTD2102CL+

Uni-T UTD2102CL+ to wszechstronny oscyloskop cyfrowy, który łączy wysoką dokładność pomiaru z łatwością obsługi. Stworzony z myślą o inżynierach, serwisantach i pasjonatach elektroniki, oferuje szerokie możliwości analizy sygnałów w kompaktowej i solidnej obudowie. Poznaj pięć kluczowych zalet, które czynią go niezastąpionym narzędziem w nowoczesnym warsztacie.

Szerokość pasma 100 MHz

Dzięki szerokości pasma 100 MHz oraz czasowi narastania na poziomie 3,5 ns, UTD2102CL+ pozwala z dużą precyzją obserwować szybkie sygnały cyfrowe i analogowe. To doskonałe rozwiązanie do analizy impulsów, zboczy sygnałowych i zakłóceń w systemach elektronicznych – idealny w codziennej pracy inżyniera.

Częstotliwość próbkowania 500 MS/s

Z maksymalną częstotliwością próbkowania 500 milionów próbek na sekundę oraz głębokością pamięci 64 kpts (dla jednego kanału), UTD2102CL+ zapewnia wyjątkową rozdzielczość czasową i dokładność rekonstrukcji przebiegów. To kluczowe przy analizie złożonych sygnałów i rzadkich anomalii.

Duża prędkość próbkowania

Oscyloskop oferuje częstotliwość próbkowania do 500 MS/s oraz głębokość pamięci 64 kpts dla jednego kanału, co umożliwia uchwycenie i dokładne odwzorowanie nawet złożonych przebiegów. Dzięki temu urządzenie zapewnia wiarygodną analizę sygnałów w czasie rzeczywistym, bez ryzyka utraty danych.

Przejrzystość i komfort pracy

Wbudowany wyświetlacz TFT LED o przekątnej 7 cali i rozdzielczości 800×480 px gwarantuje doskonałą czytelność przebiegów. Wyraźna grafika i intuicyjny interfejs ułatwiają nawigację i analizę danych, co przekłada się na większą efektywność i wygodę użytkowania w każdych warunkach.

Inteligentne wyzwalanie i analiza

Model UTD2102CL+ oferuje zaawansowane tryby wyzwalania, w tym zbocze, szerokość impulsu oraz sygnały wideo. W połączeniu z funkcjami matematycznymi (dodawanie, odejmowanie, mnożenie, dzielenie, FFT), urządzenie umożliwia głęboką analizę i diagnostykę sygnałów bez potrzeby użycia dodatkowego oprogramowania.

Dane zawsze pod ręką

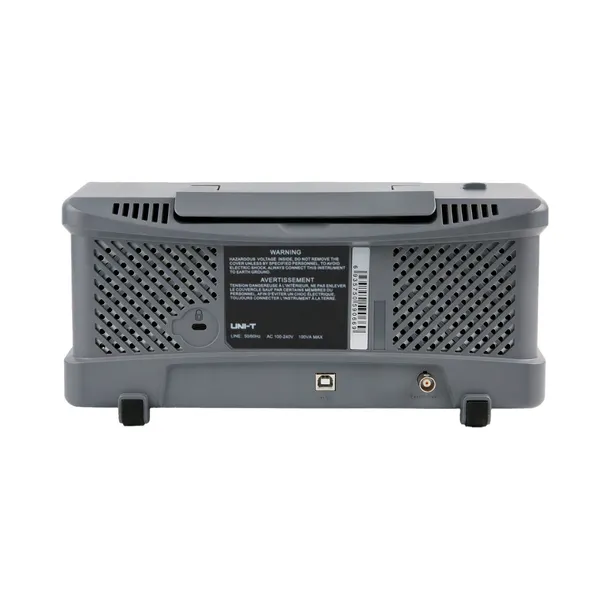

Dwa porty USB (Host i Device) pozwalają szybko zapisać konfiguracje, przebiegi oraz zrzuty ekranu w formatach bitmap. To idealne rozwiązanie do dokumentacji pomiarów, współpracy zespołowej i raportowania wyników. Uni-T UTD2102CL+ dostosowuje się do Twojego stylu pracy – niezależnie od tego, gdzie się znajdujesz.

Kod produktu: MIE0483

Oscyloskop Uni-T UTD2102CL+

➡️ ➡️ ➡️ ➡️ ➡️

DANE TECHNICZNE:

-----------

PARAMETRY GŁÓWNE

-----------

Szerokość pasma analogowego: 100 MHz

Czas narastania: 3,5 ns

Liczba kanałów: 2

Częstotliwość próbkowania: 500 MS/s

Głębokość pamięci: 64 kpts (pojedynczy), 32pts (podwójny)

Szybkość przechwytywania przebiegu: 5000 wfms/s

Podstawa czasu: 2 ns/div ~ 50 s/div

Sposób zapisu danych pomiarowych: setup, wave, bitmap

Sposoby wyzwalania: zboczem, szerokością impulsu, sygnałem wideo

Operacje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie, FFT

Interfejsy: USB Host, USB Device, Pass/Fail

-----------

CECHY OGÓLNE

-----------

Zasilanie: 100 V~240 V AC rms, 50/60 Hz

Wyświetlacz: 7” TFT LED (800x480 px)

Wymiary: 306 x 138 x 124 mm

Waga: 2,5 kg
