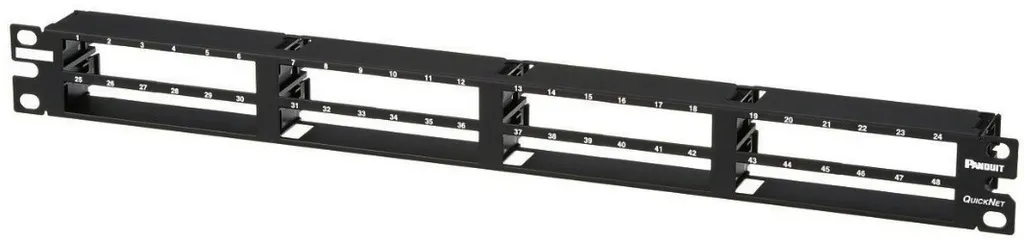

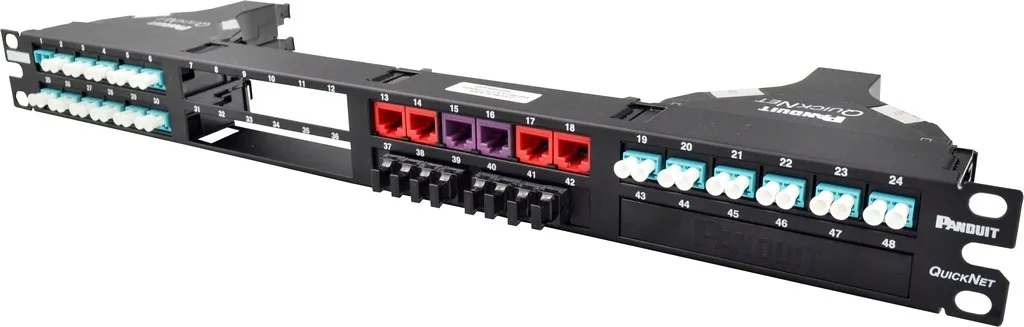

PANDUIT PUSTY PATCH PANEL 48 PORTOWY PROSTY 19" RACK QPP48HDBL

PANDUIT Zagęszczony pusty patch panel z systemu QuickNet RACK 19'' 48p 1U

QPP48HDBL

Patch panel służy do zakończenia kaset QuickNet (replikują porty ze switcha do patch panela) w okablowaniu poziomym i pionowym oraz stanowią punkt podłączenia sprzętu aktywnego pracującego w sieci. Elementy charakteryzują się wysoką jakością parametrów transmisyjnych i mechanicznych.

Panel ułatwia zarządzanie infrastrukturą sieci oraz dba o jej estetykę. Dzięki swojej konstrukcji znajduje zastosowanie min. w centrach danych jak i serwerowniach.

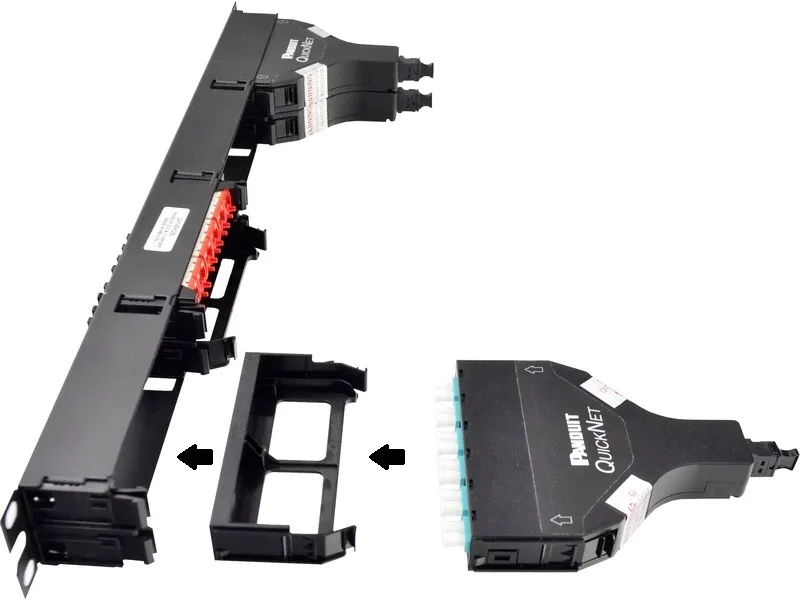

Możliwość umieszczenia w patch panelu:

• kaset systemu QuickNet 8x SFQ, które umożliwiają podłączenie do 96x połączeń światłowodowych zakończonych złączem MTP

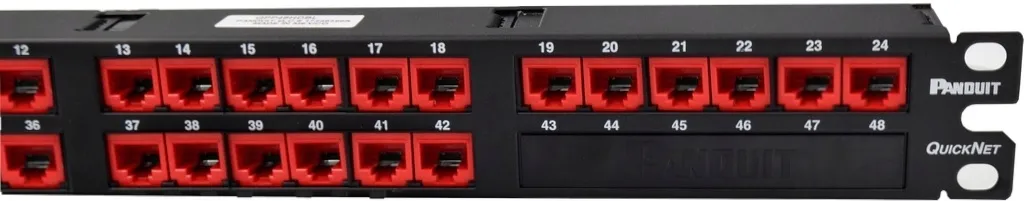

• kaset systemu QuickNet zakończonych 48x RJ45 modułami gniazd Mini-Com nieekranowanych
• 48x RJ45 modułów Mini-Com gniazd nieekranowanych za pomocą adaptera QPPABL (kupowanego oddzielnie, dostępne na innej aukcji)

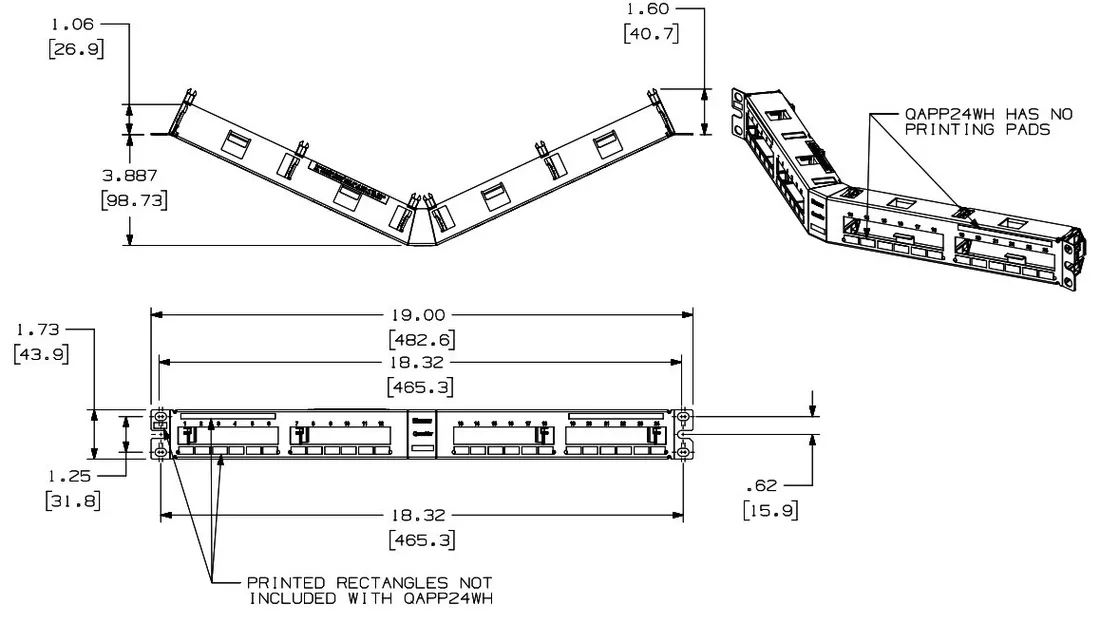

Dokumentacja techniczna:

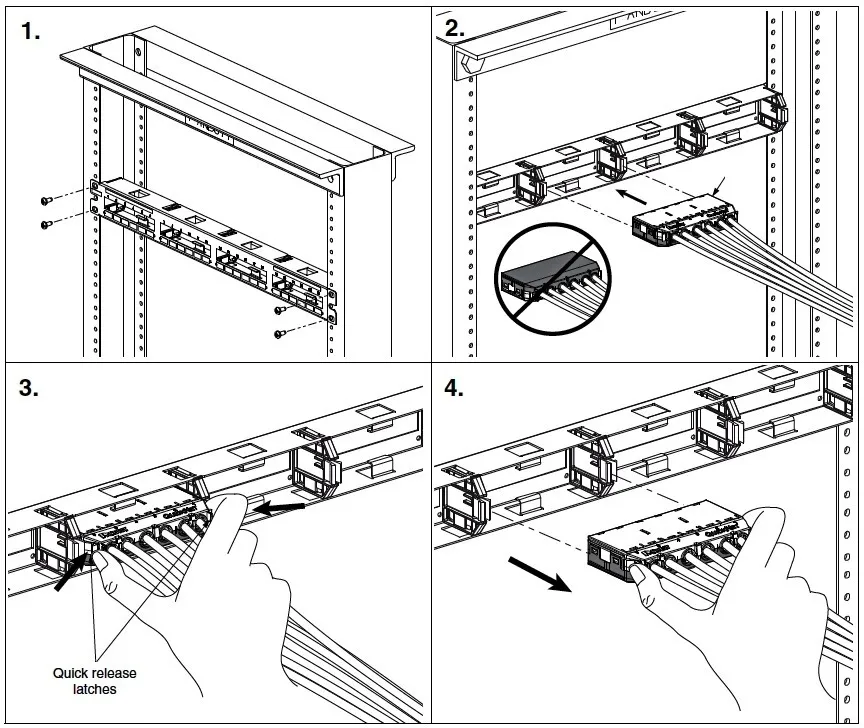

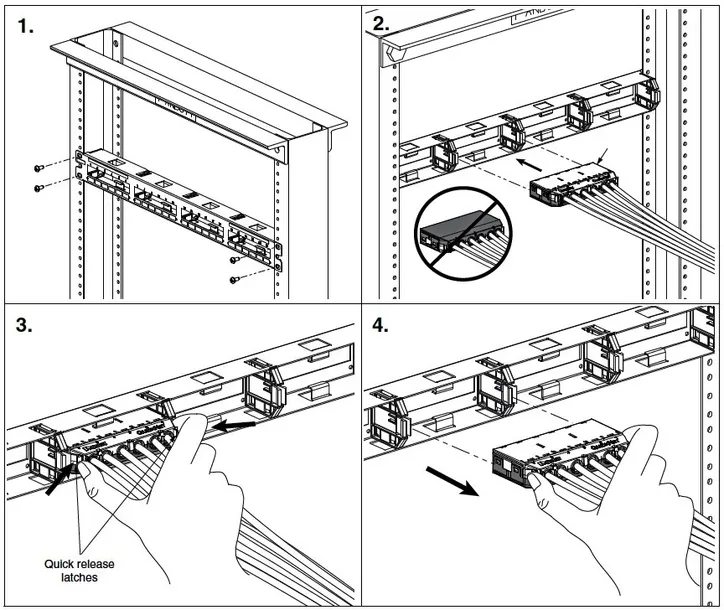

Instrukcja montażu:

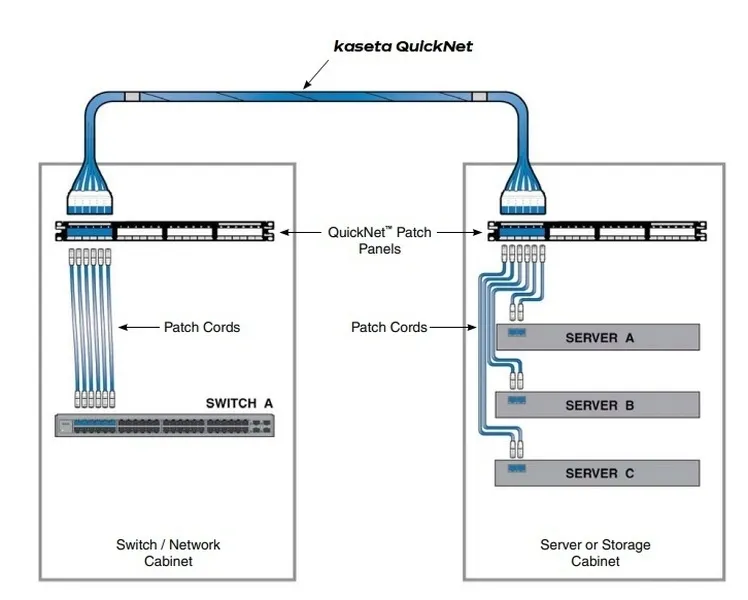

Przykładowy sposób wykorzystania kasety QuickNet zakończonej modułami RJ45 z ofertowanym patch panelem:

Zaprezentowano powszechną konfigurację okablowania występującą w Data Center.

Za pomocą patchcordów łączymy porty z urządzenia aktywnego i pierwszego patch panela. Następnie patch panele połączono między sobą za pomocą kasety QuickNet, ktora replikuje porty z pierwszego patch panela do drugiego patch panela.

Zazwyczaj jeden z paneli znajduje się w szafie rozdzielczej (lub sieciowej), a drugi panel znajduje się w szafie serwerowej lub magazynowej.

Tego typu rozwiązania pomagają w późniejszych szybszych i łatwiejszych modernizacjach w szafach z urządzeniami aktywnymi.

Przykładowe zastosowanie:
