PCIe do Gigabit Ethernet USB 3.2 3xUSB Ethernet HAT dla Raspberry Pi 5

PCIe do Gigabit Ethernet i USB 3.2 Gen1 HAT dla Raspberry Pi 5 – 3x USB, 1x Ethernet, Plug & Play

Rozszerzenie dla Raspberry Pi 5 dodające port Gigabit Ethernet oraz 3 porty USB 3.2 Gen1. Moduł oparty na złączu PCIe ×1 Gen2. Standard HAT+, bez sterowników, Plug & Play – idealne do rozbudowy Raspberry Pi 5 o szybką sieć i dodatkowe porty USB.

Najważniejsze cechy

• Praca w trybie PCIe ×1 Gen2
• Przeznaczone tylko dla Raspberry Pi 5
• Kontroler VL805 – układ USB HUB
• 3 porty USB 3.2 Gen1
• Port Gigabit Ethernet – układ RTL8153B
• Układ RTL8153B – wysokowydajny chip Ethernet, złącze sieciowe wpuszczone w płytkę
• Układ monitorowania zasilania (INA219)
• Pamięć EEPROM
• Monitorowanie statusu zasilania i programowe sterowanie zasilaniem portów USB
• Standard HAT+
• Plug and Play – brak potrzeby instalacji sterowników

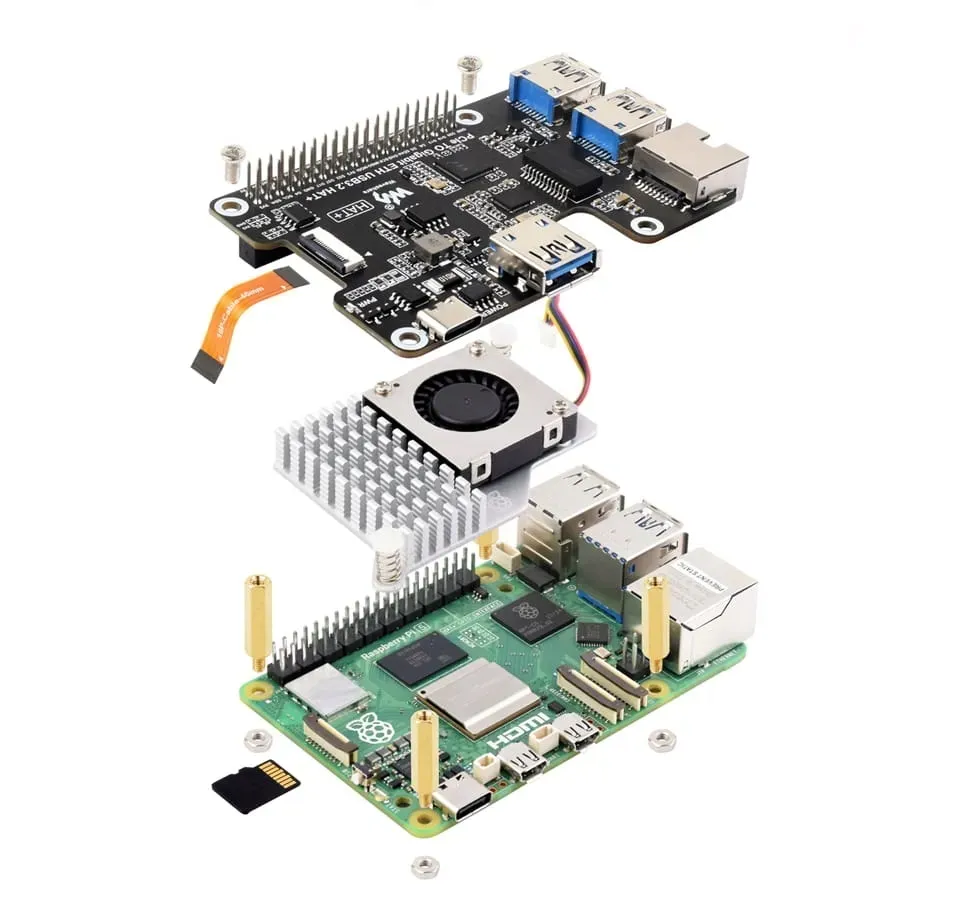

Połączenie z Raspberry Pi 5

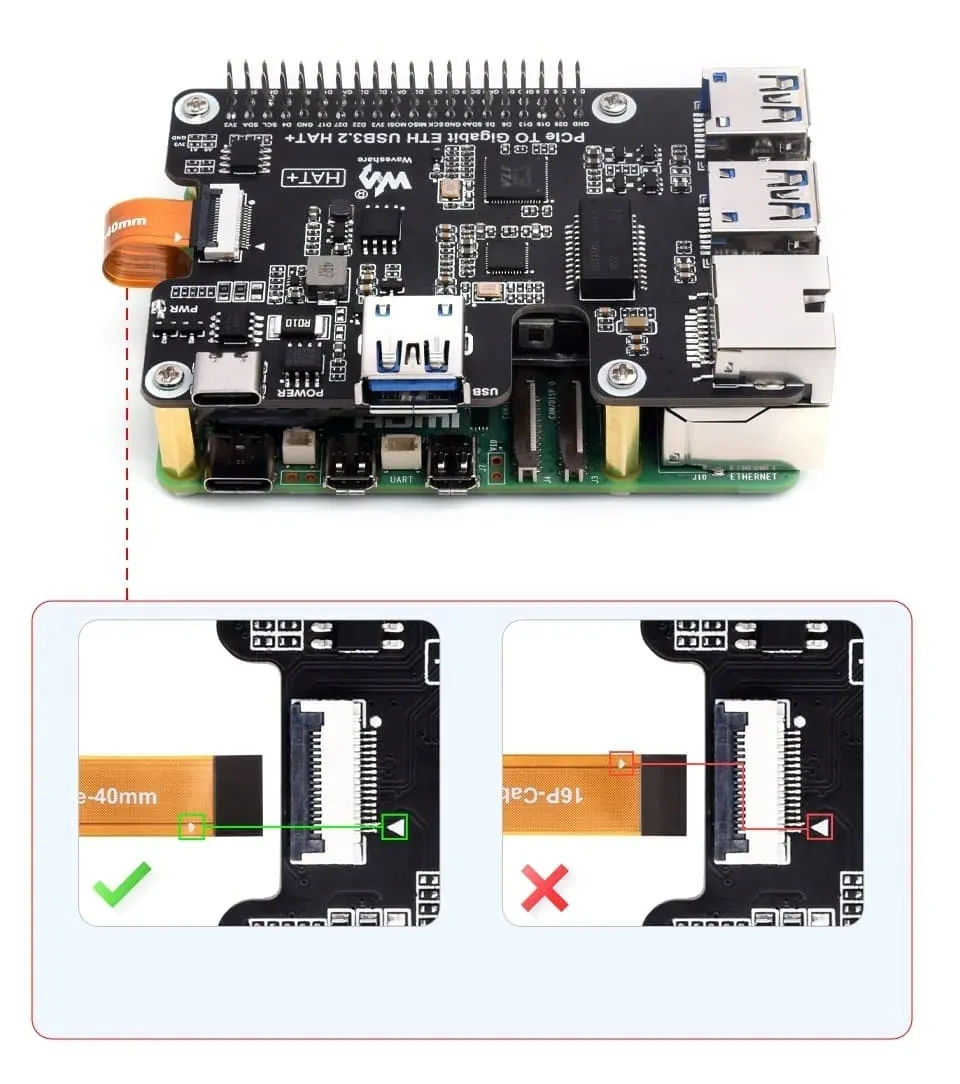

Łatwe połączenie z Raspberry Pi 5 przez standardowe złącze 16PIN PCIe.

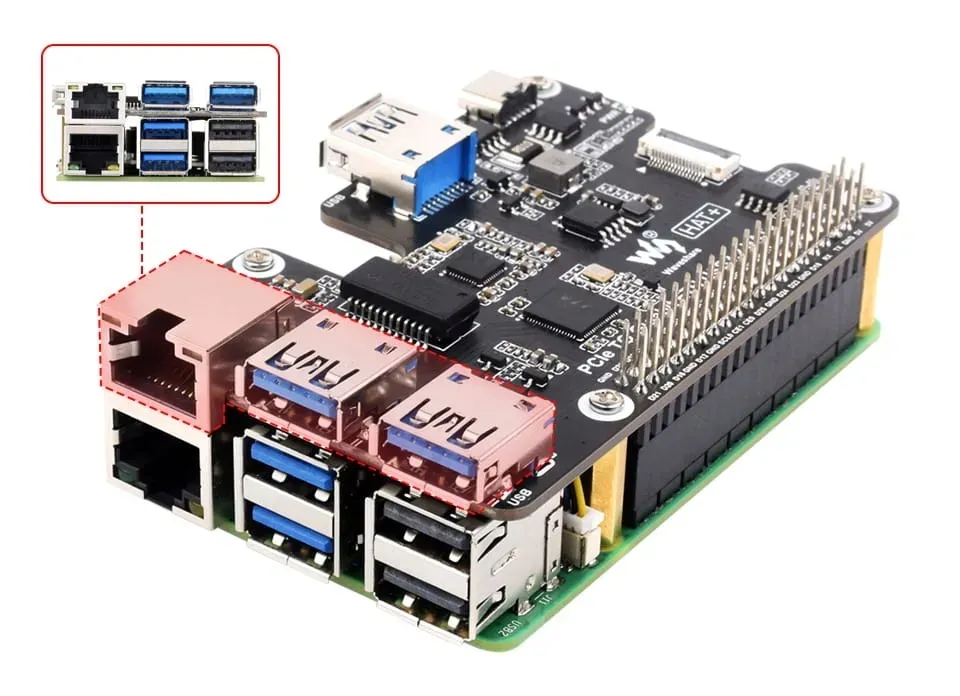

Więcej portów USB 3.2 Gen1

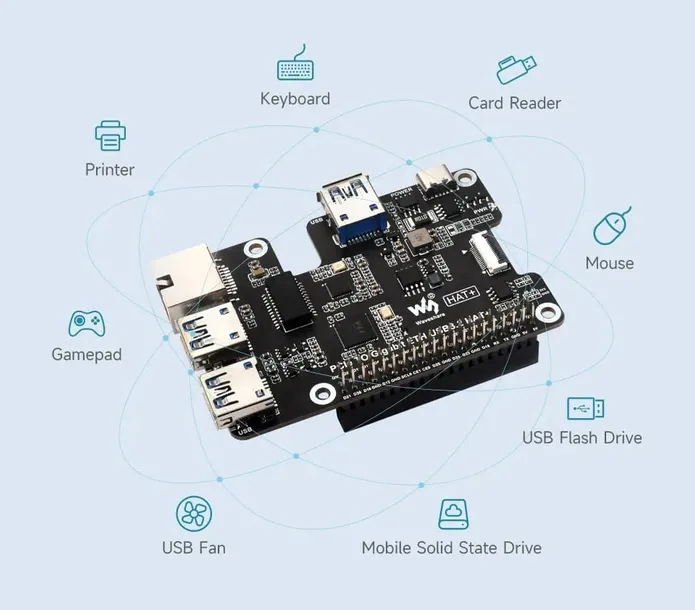

Rozszerza Raspberry Pi 5 o 3 szybkie porty USB 3.2 Gen1, umożliwiając podłączenie większej liczby urządzeń peryferyjnych.

Port Gigabit Ethernet

Dodaje port Gigabit Ethernet z wysokowydajnym układem RTL8153B. Wpuszczane złącze sieciowe zapewnia estetykę i oszczędność miejsca.

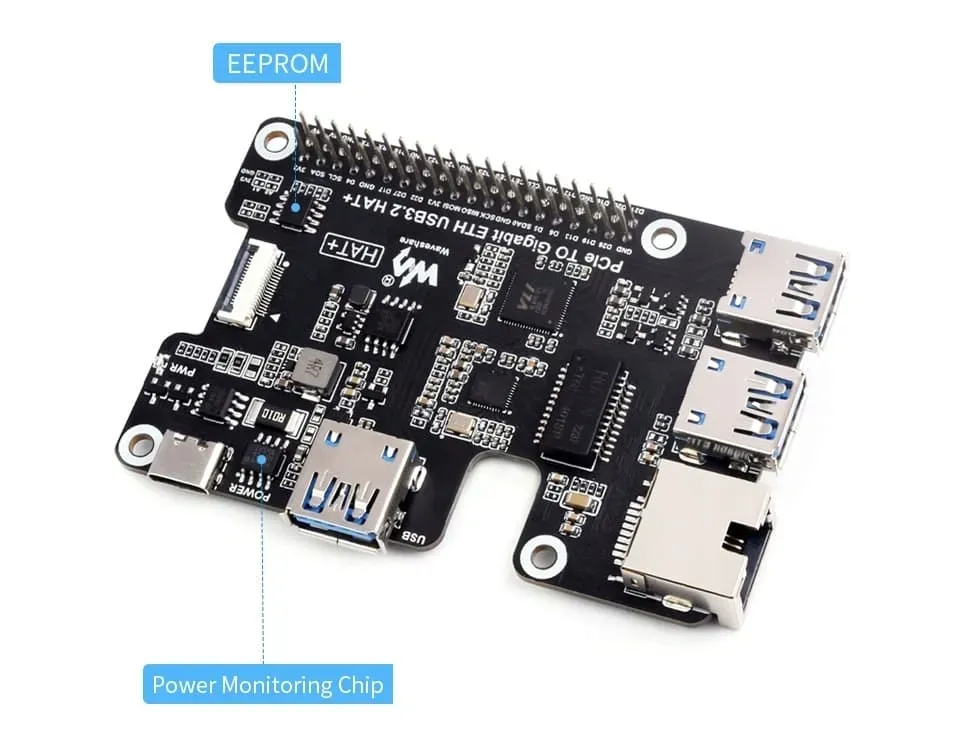

Monitorowanie Zasilania i Pamięć EEPROM

Wbudowany chip INA219 umożliwia monitorowanie statusu zasilania w czasie rzeczywistym i programowe sterowanie zasilaniem portów USB. Pamięć EEPROM przechowuje informacje o module.

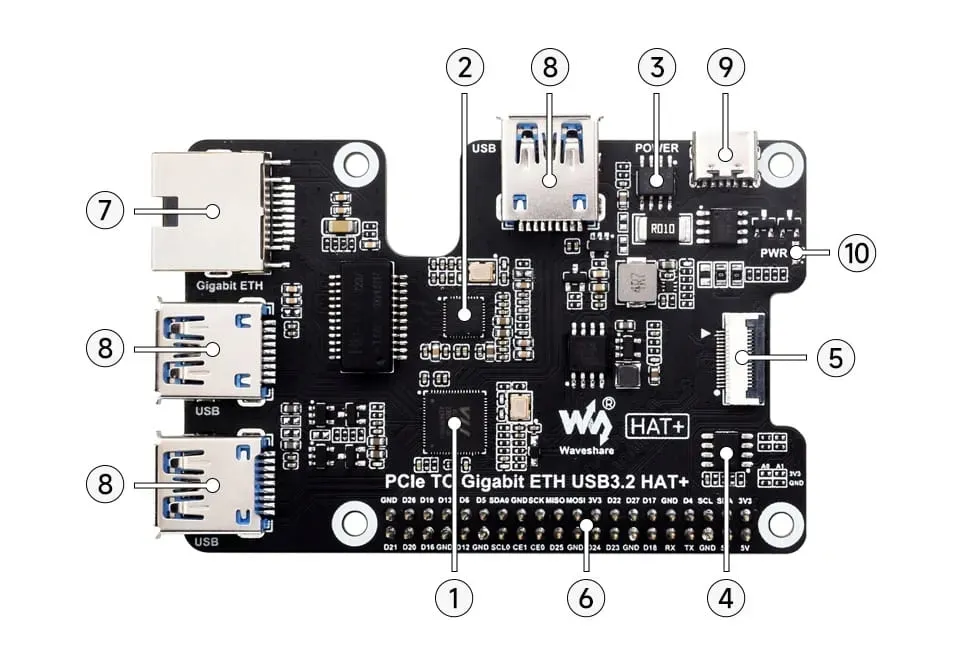

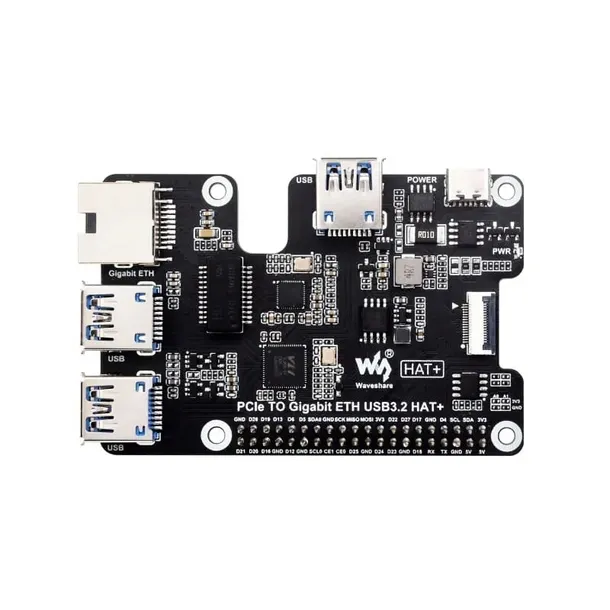

Elementy na płytce

1. Raspberry Pi GPIO headerZłącze GPIO 40PIN (standard HAT+)
2. Gigabit Ethernet portPort Ethernet
3. USB 3.2 Gen1 expanded portsRozszerzone porty USB 3.2 Gen1 (USB1~USB3)
4. Power portPort zasilania (zewnętrzne 5V DC Type-C)
5. PWR LEDDioda wskaźnika zasilania
6. Raspberry Pi GPIO headerZłącze GPIO 40PIN (standard HAT+)
7. Gigabit Ethernet portPort Ethernet
8. USB 3.2 Gen1 expanded portsRozszerzone porty USB 3.2 Gen1 (USB1~USB3)
9. Power portPort zasilania (zewnętrzne 5V DC Type-C)
10. PWR LEDDioda wskaźnika zasilania

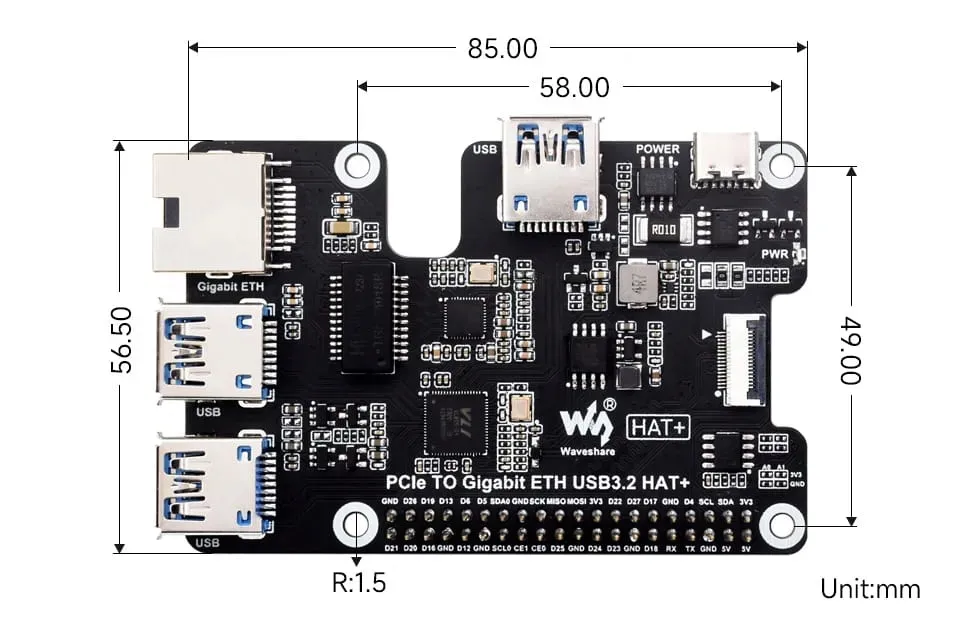

Wymiary

Specyfikacja techniczna

• Prędkość Ethernet: do 1000Mbps
• Zasilanie: Z Raspberry Pi lub zewnętrzne 5V DC (Type-C)
• Kompatybilność: Raspberry Pi 5
• Wymiary: (patrz rysunek wyżej)
• Waga: 0.091 kg

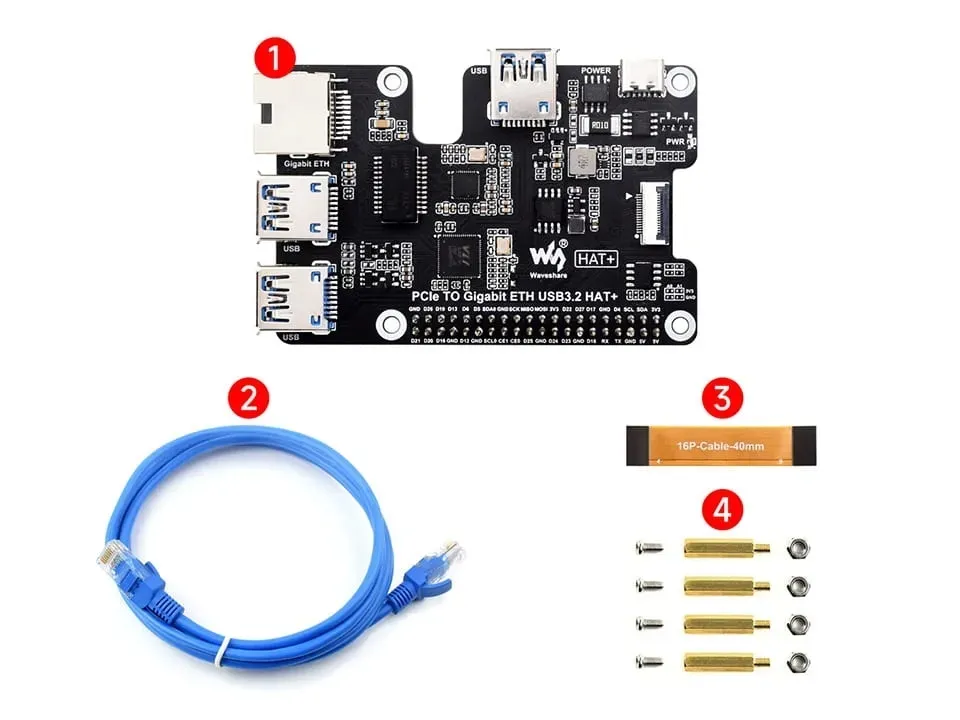

Zawartość zestawu

1. PCIe TO Gigabit ETH USB3.2 HAT+ ×1
2. Kabel sieciowy ~1.5m ×1
3. Kabel 16PIN ~40mm ×1
4. Zestaw dystansów i śrubek ×1
