PCIe do Gigabit Ethernet USB 3.2 3xUSB Ethernet HAT dla Raspberry Pi 5

ESP32-S3-Zero – Mini Płytka Rozwojowa z ESP32-S3, Wi-Fi & Bluetooth 5

Miniaturowa i wydajna płytka rozwojowa ESP32-S3-Zero oparta na dwurdzeniowym procesorze ESP32-S3FH4R2. Dzięki kompaktowym wymiarom, złączom castellated do montażu SMD, wbudowanej antenie ceramicznej oraz obsłudze Wi-Fi 2.4GHz i Bluetooth 5 (LE), moduł ten jest idealny do łatwej integracji w większe projekty, prototypowania i zastosowań IoT.

Najważniejsze cechy

• Procesor Xtensa® 32-bit LX7 dual-core – do 240MHz
• Łączność bezprzewodowa: 2.4GHz Wi-Fi (802.11 b/g/n) i Bluetooth® 5 (LE)
• Pamięć: 512KB SRAM, 384KB ROM, 4MB Flash (na płycie), 2MB PSRAM (na chipie)
• Konstrukcja typu castellated module – łatwy montaż SMD
• Wbudowana antena ceramiczna
• Zintegrowany kontroler USB full-speed
• 24 wielofunkcyjne piny GPIO
• Interfejsy: 4 × SPI, 2 × I2C, 3 × UART, 2 × I2S, 2 × ADC
• Wbudowana dioda WS2812 RGB LED (GPIO21)
• Sprzętowe akceleratory kryptograficzne
• Niski pobór mocy

Opis elementów płytki

1. Antena ceramiczna 2.4G
2. Przycisk BOOTTryb programowania
3. Przycisk RESET
4. Wyprowadzenia pinów ESP32-S3FH4R2
5. Antena ceramiczna 2.4G
6. Przycisk BOOTPrzytrzymaj przy podłączaniu USB, aby wejść w tryb programowania
7. Przycisk RESET
8. Wyprowadzenia pinów ESP32-S3FH4R2

Wymiary

Specyfikacja techniczna

• GPIO: 24 wielofunkcyjne
• Interfejsy: 4 × SPI, 2 × I2C, 3 × UART, 2 × I2S, 2 × ADC
• Złącze USB: Typ C
• Antena: Wbudowana ceramiczna 2.4G
• Dioda LED: WS2812 RGB
• Konstrukcja: Castellated module
• Masa: 0.002 kg

Zawartość zestawu

1. ESP32-S3-Zero ×1

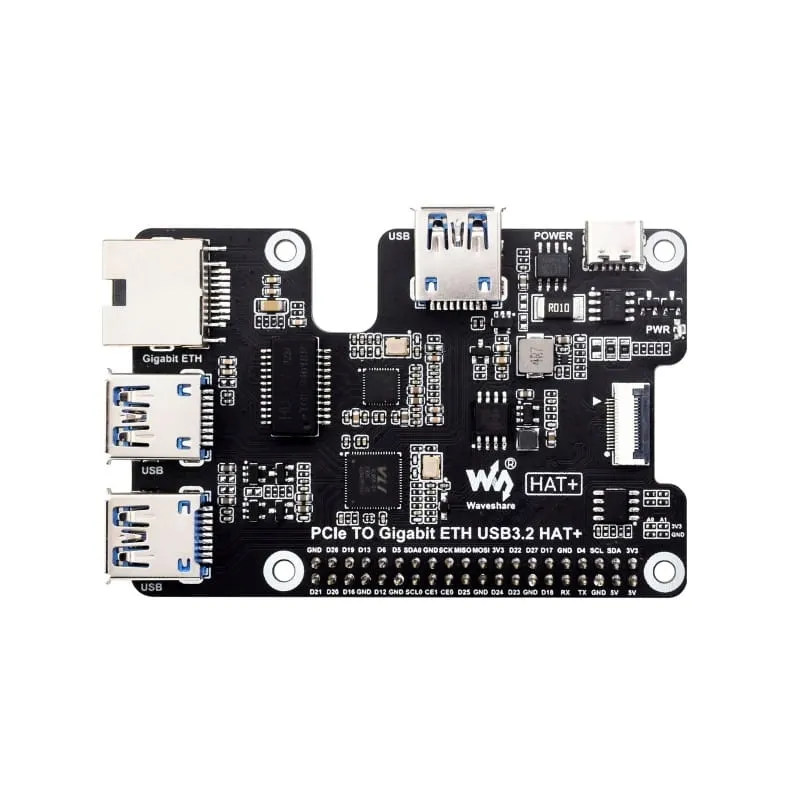

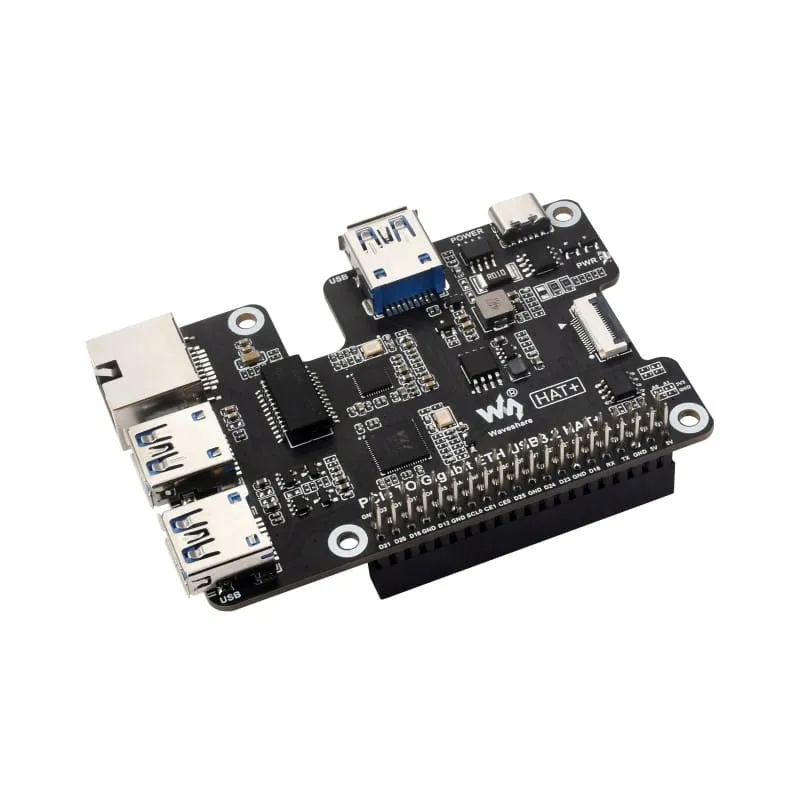

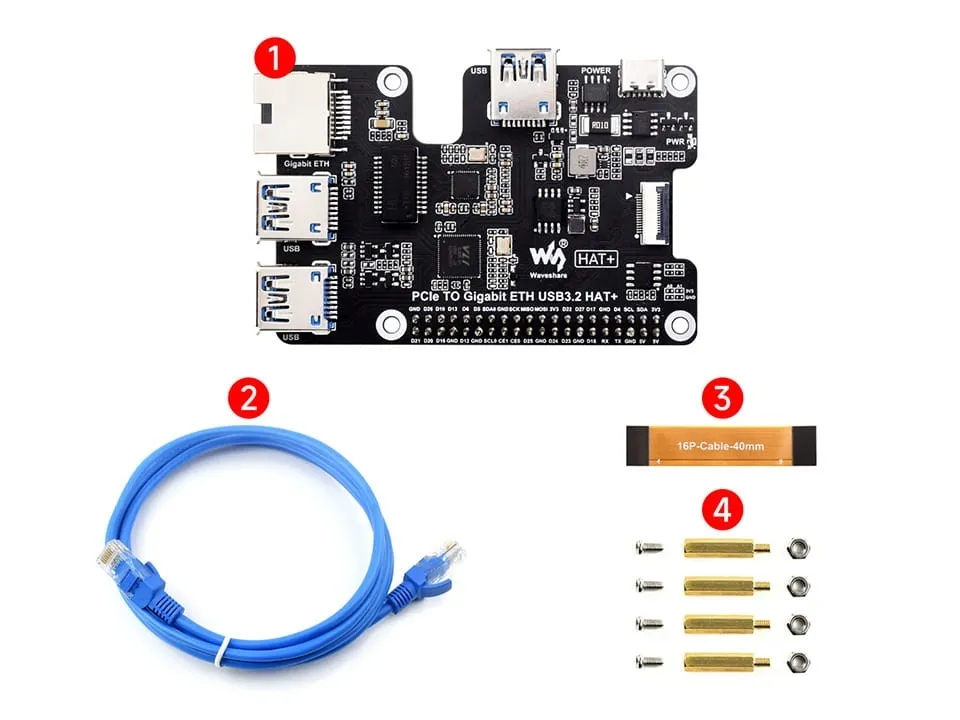

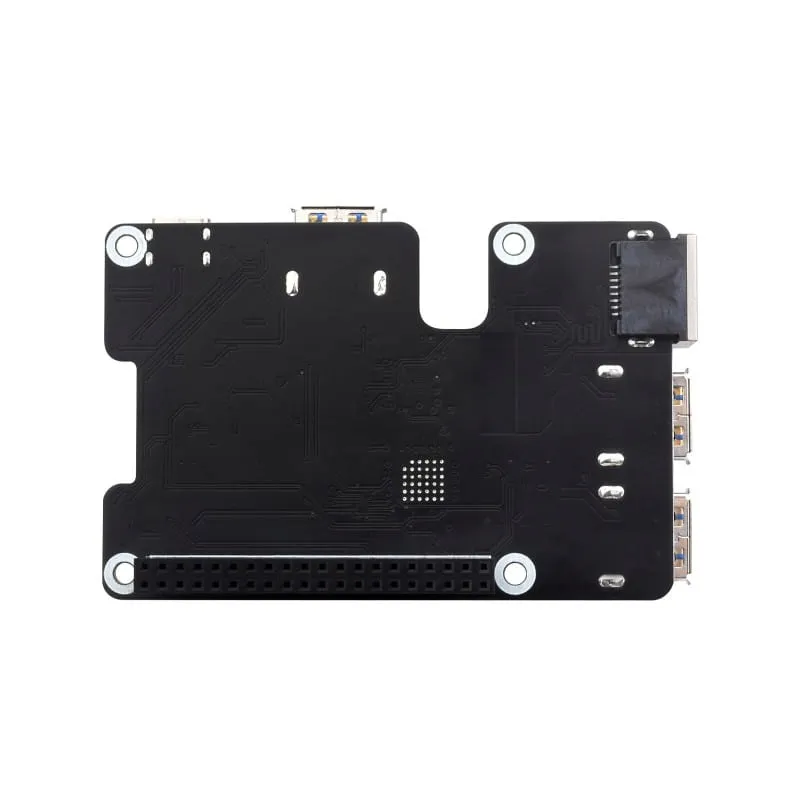

PCIe do Gigabit Ethernet i USB 3.2 Gen1 HAT dla Raspberry Pi 5 – 3x USB, 1x Ethernet, Plug & Play

Rozszerzenie dla Raspberry Pi 5 dodające port Gigabit Ethernet oraz 3 porty USB 3.2 Gen1. Moduł oparty na złączu PCIe ×1 Gen2. Standard HAT+, bez sterowników, Plug & Play – idealne do rozbudowy Raspberry Pi 5 o szybką sieć i dodatkowe porty USB.

Najważniejsze cechy

• Praca w trybie PCIe ×1 Gen2
• Przeznaczone tylko dla Raspberry Pi 5
• Kontroler VL805 – układ USB HUB
• 3 porty USB 3.2 Gen1
• Port Gigabit Ethernet – układ RTL8153B
• Układ RTL8153B – wysokowydajny chip Ethernet, złącze sieciowe wpuszczone w płytkę
• Układ monitorowania zasilania (INA219)
• Pamięć EEPROM
• Monitorowanie statusu zasilania i programowe sterowanie zasilaniem portów USB
• Standard HAT+
• Plug and Play – brak potrzeby instalacji sterowników

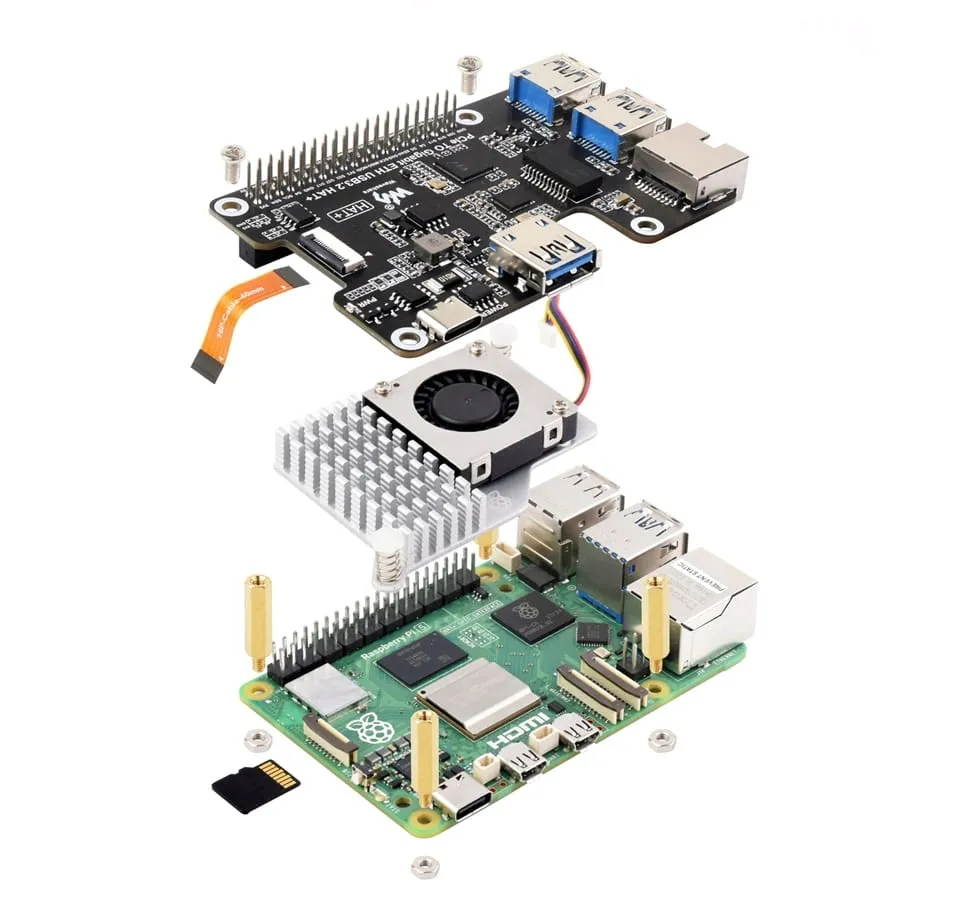

Połączenie z Raspberry Pi 5

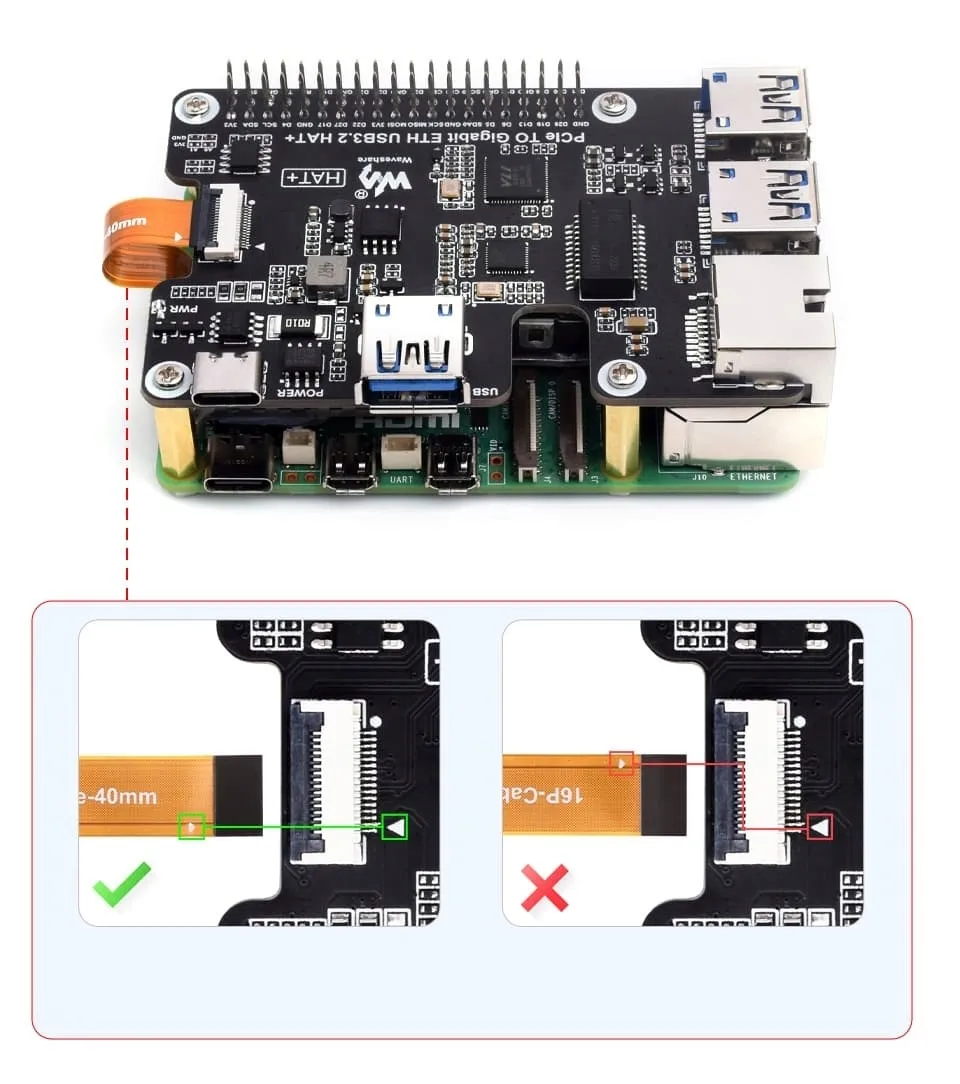

Łatwe połączenie z Raspberry Pi 5 przez standardowe złącze 16PIN PCIe.

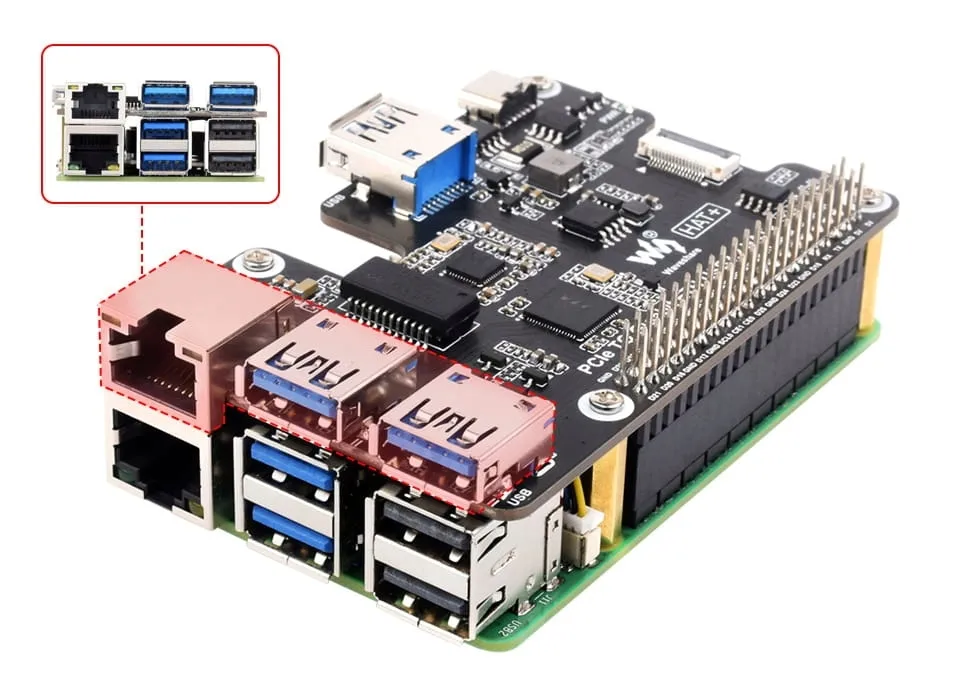

Więcej portów USB 3.2 Gen1

Rozszerza Raspberry Pi 5 o 3 szybkie porty USB 3.2 Gen1, umożliwiając podłączenie większej liczby urządzeń peryferyjnych.

Port Gigabit Ethernet

Dodaje port Gigabit Ethernet z wysokowydajnym układem RTL8153B. Wpuszczane złącze sieciowe zapewnia estetykę i oszczędność miejsca.

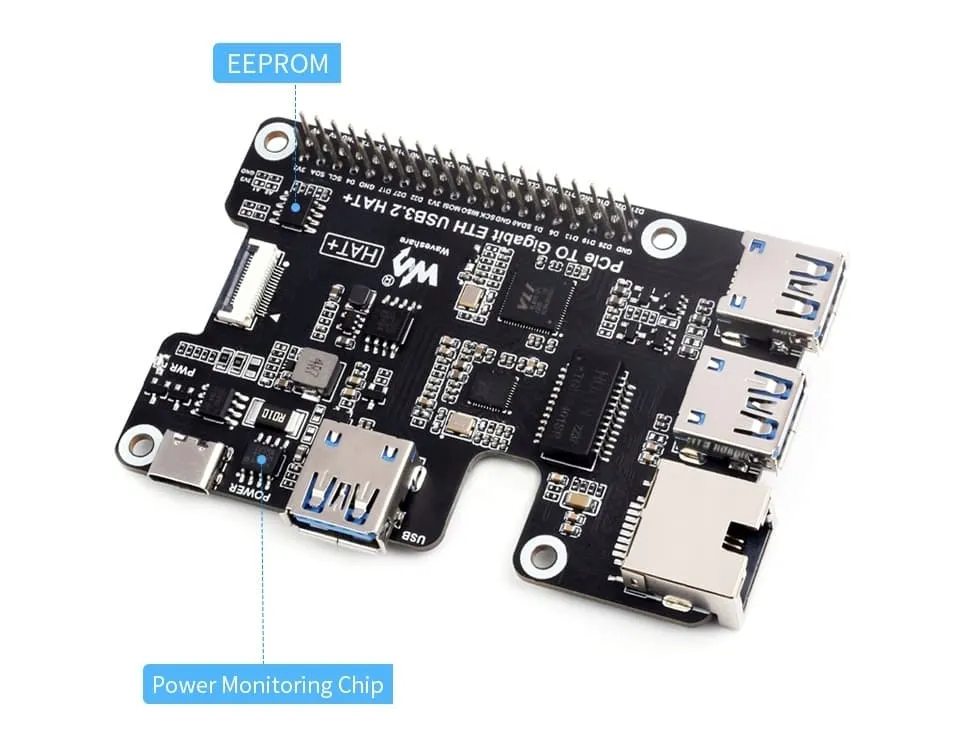

Monitorowanie Zasilania i Pamięć EEPROM

Wbudowany chip INA219 umożliwia monitorowanie statusu zasilania w czasie rzeczywistym i programowe sterowanie zasilaniem portów USB. Pamięć EEPROM przechowuje informacje o module.

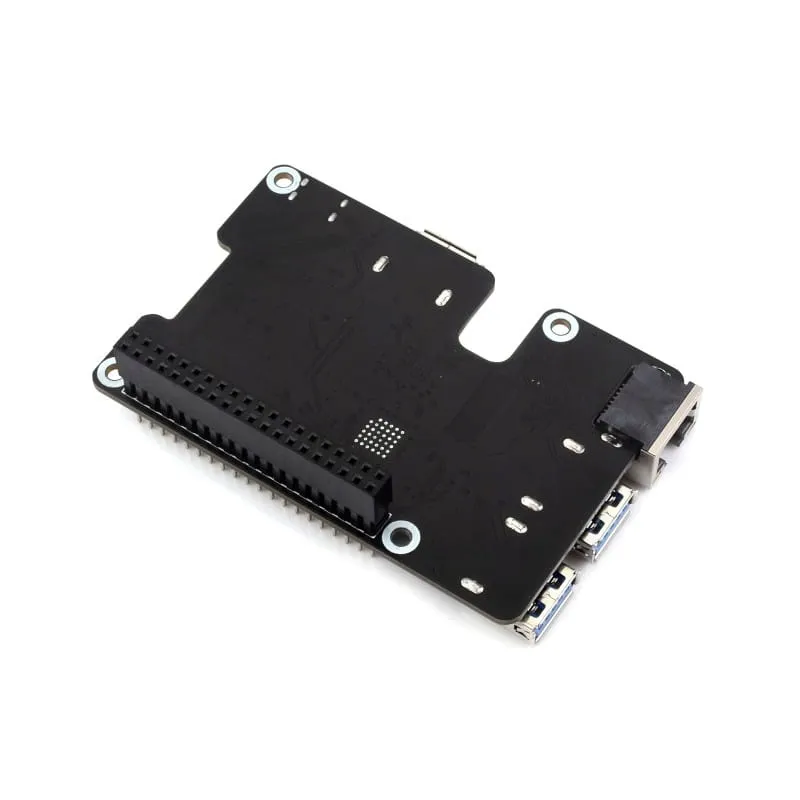

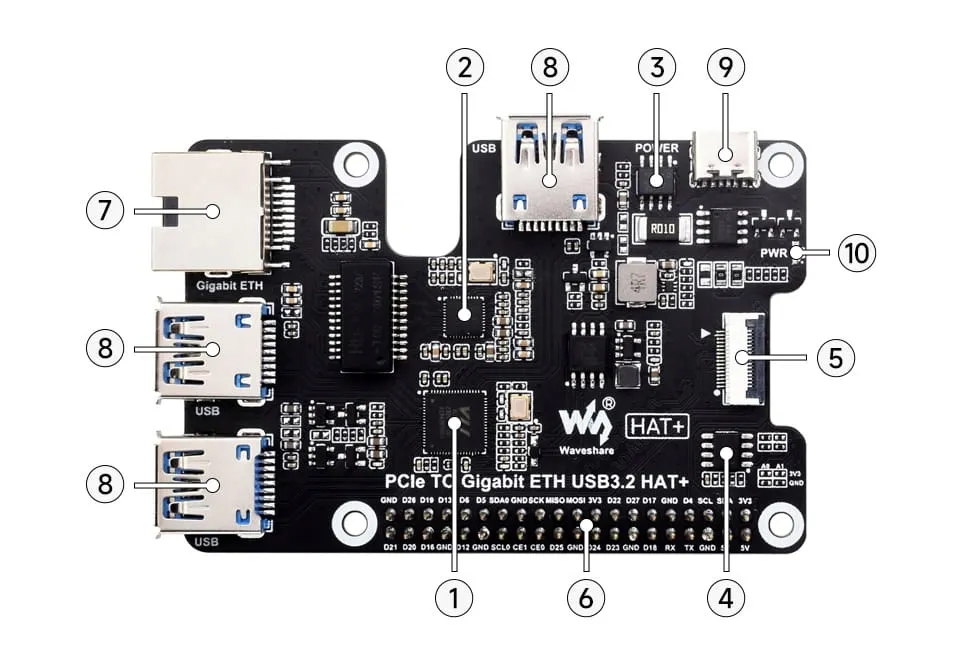

Elementy na płytce

1. Raspberry Pi GPIO headerZłącze GPIO 40PIN (standard HAT+)
2. Gigabit Ethernet portPort Ethernet
3. USB 3.2 Gen1 expanded portsRozszerzone porty USB 3.2 Gen1 (USB1~USB3)
4. Power portPort zasilania (zewnętrzne 5V DC Type-C)
5. PWR LEDDioda wskaźnika zasilania
6. Raspberry Pi GPIO headerZłącze GPIO 40PIN (standard HAT+)
7. Gigabit Ethernet portPort Ethernet
8. USB 3.2 Gen1 expanded portsRozszerzone porty USB 3.2 Gen1 (USB1~USB3)
9. Power portPort zasilania (zewnętrzne 5V DC Type-C)
10. PWR LEDDioda wskaźnika zasilania

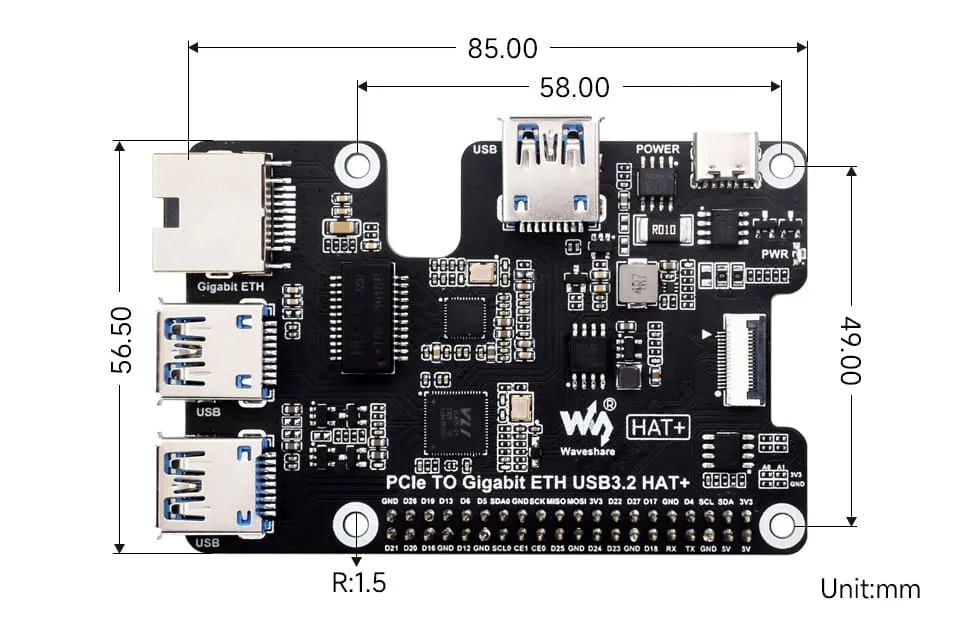

Wymiary

Specyfikacja techniczna

• Prędkość Ethernet: do 1000Mbps
• Zasilanie: Z Raspberry Pi lub zewnętrzne 5V DC (Type-C)
• Kompatybilność: Raspberry Pi 5
• Wymiary: (patrz rysunek wyżej)
• Waga: 0.091 kg
