PCIe do MiniPCIe GSM GPS Ethernet USB 3.2 HAT 4G dla Raspberry Pi 5

PCIe do MiniPCIe / GSM / GPS / Gigabit Ethernet / USB 3.2 Gen1 HAT dla Raspberry Pi 5 – Obsługa Modułów 4G MiniPCIe

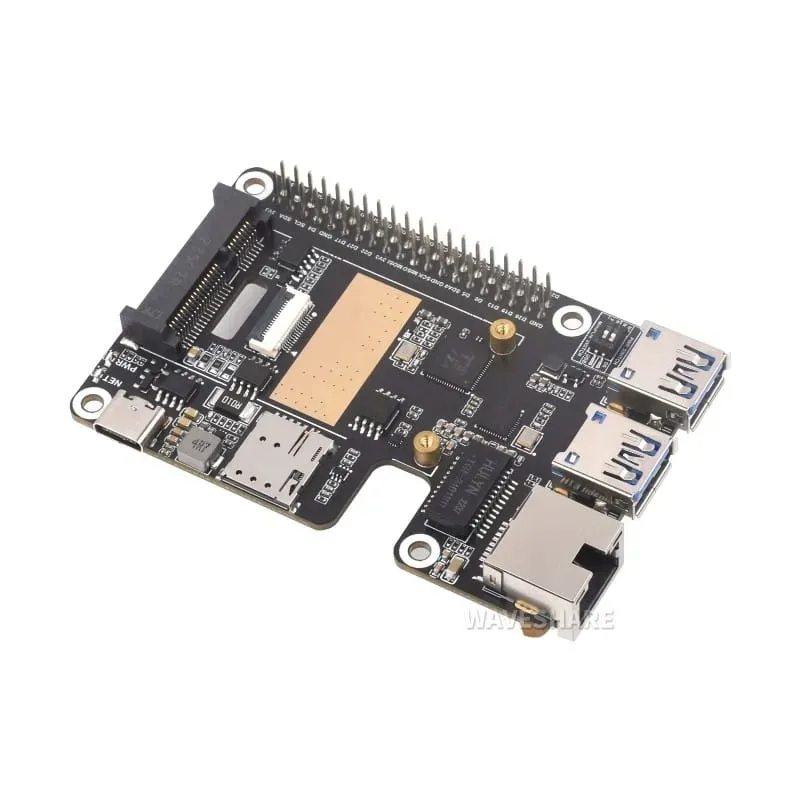

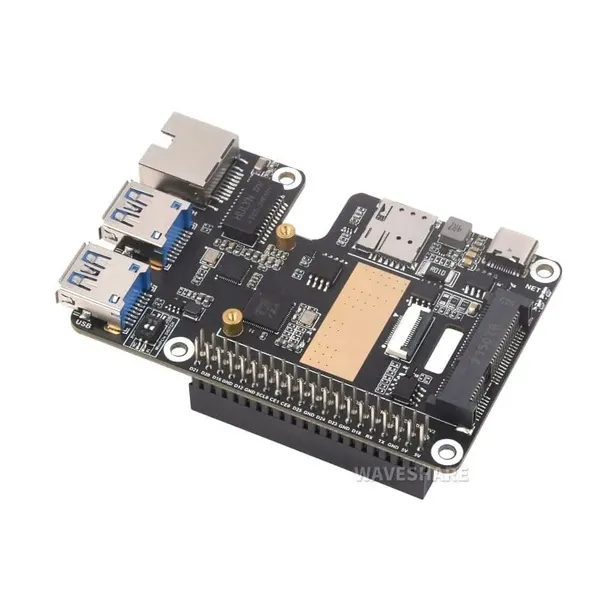

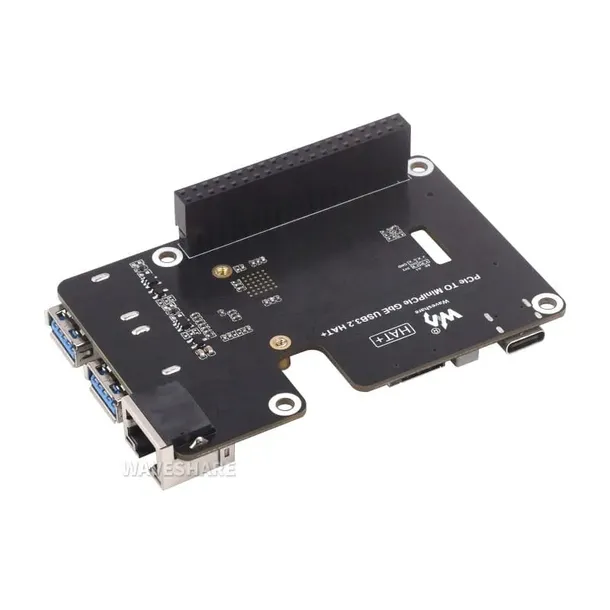

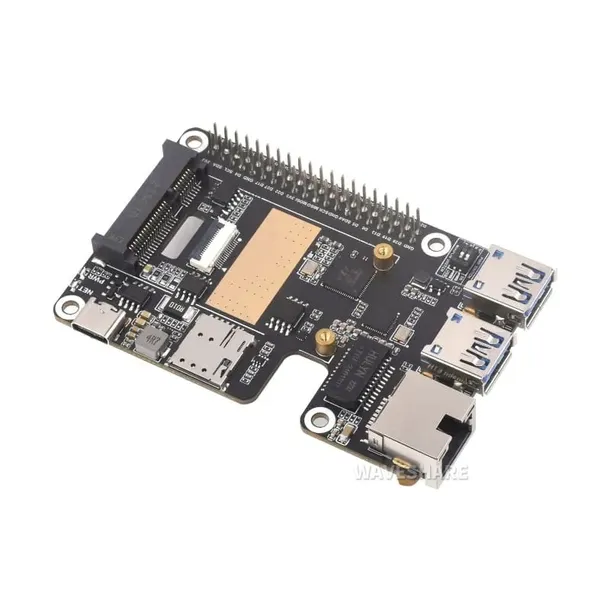

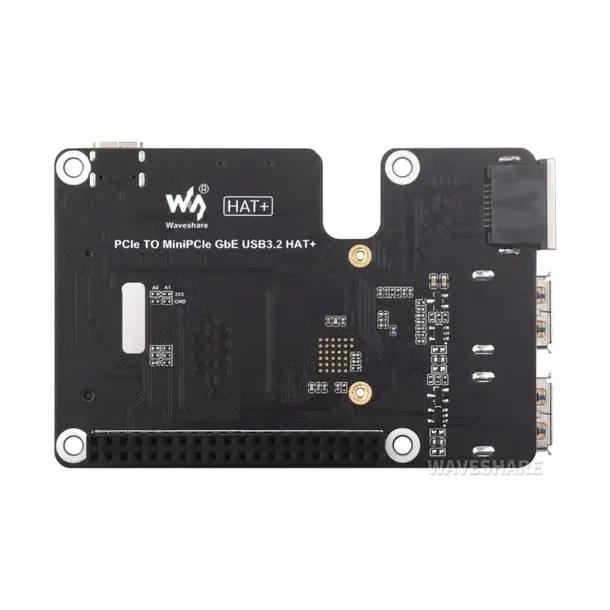

PCIe TO MiniPCIe/GbE/USB3.2 HAT to rozszerzenie dla Raspberry Pi 5, wyposażone w port Gigabit Ethernet, porty USB 3.2 oraz slot MiniPCIe, kompatybilny z modułami 4G.

Najważniejsze cechy

• Zaprojektowany dla Raspberry Pi 5, zgodny ze standardem HAT+
• Wbudowany interfejs PCIe do bezpośredniego połączenia z Raspberry Pi 5 za pomocą 16-pinowego kabla
• Rozszerza interfejs PCIe o 2 szybkie porty USB 3.2 Gen1 dla podłączenia większej liczby urządzeń peryferyjnych
• Rozszerza o 1 port Gigabit Ethernet – wyposażony w wysokowydajny chip RTL8153B
• Obsługa globalnych pasm 4G / 3G / 2G:
• LTE Cat-4: do 50Mbps (wysyłanie) / do 150Mbps (pobieranie)
• 3G (HSPA+): do 5.76Mbps (wysyłanie) / do 42Mbps (pobieranie)
• 2G (GPRS/EDGE): do 236.8Kbps (wysyłanie) / do 236.8Kbps (pobieranie)
• Pozycjonowanie GNSS: Obsługuje GPS, BeiDou, Glonass, GALILEO, QZSS, pozycjonowanie stacji bazowych LBS
• Wbudowany chip monitorowania zasilania i EEPROM – monitorowanie statusu zasilania w czasie rzeczywistym, kontrola zasilania portów USB za pomocą oprogramowania

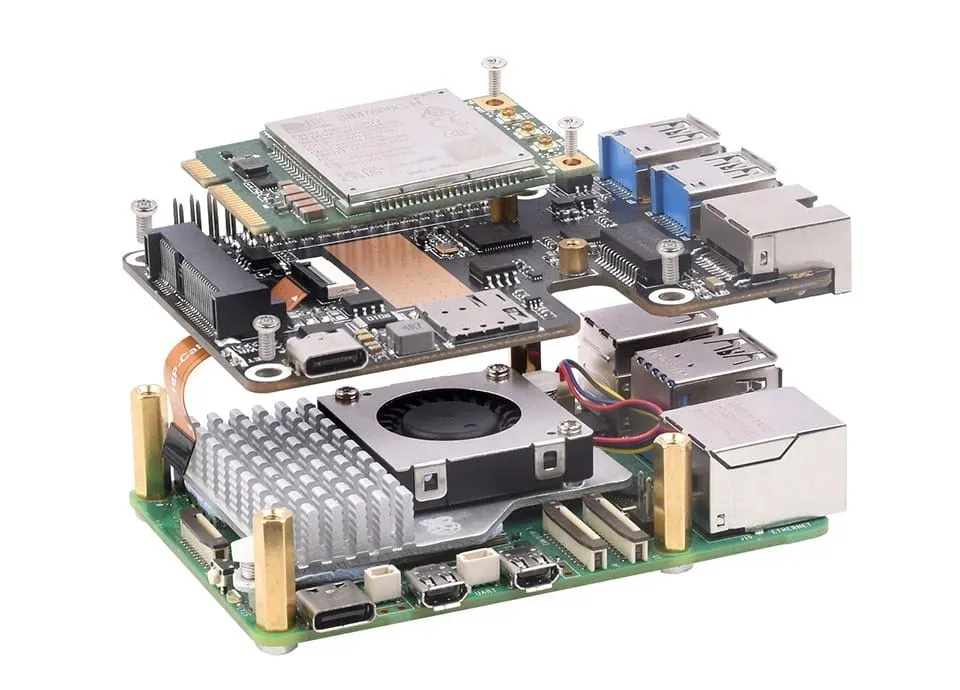

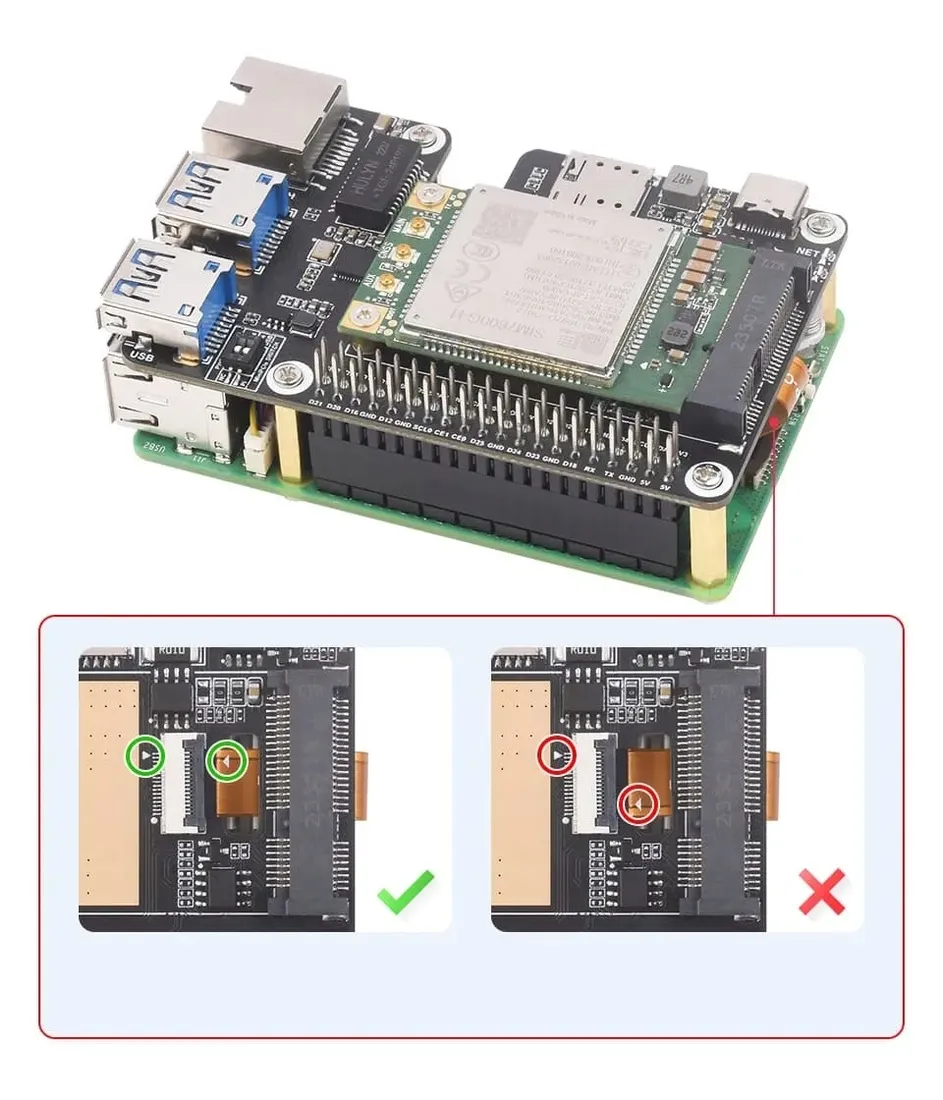

Instalacja

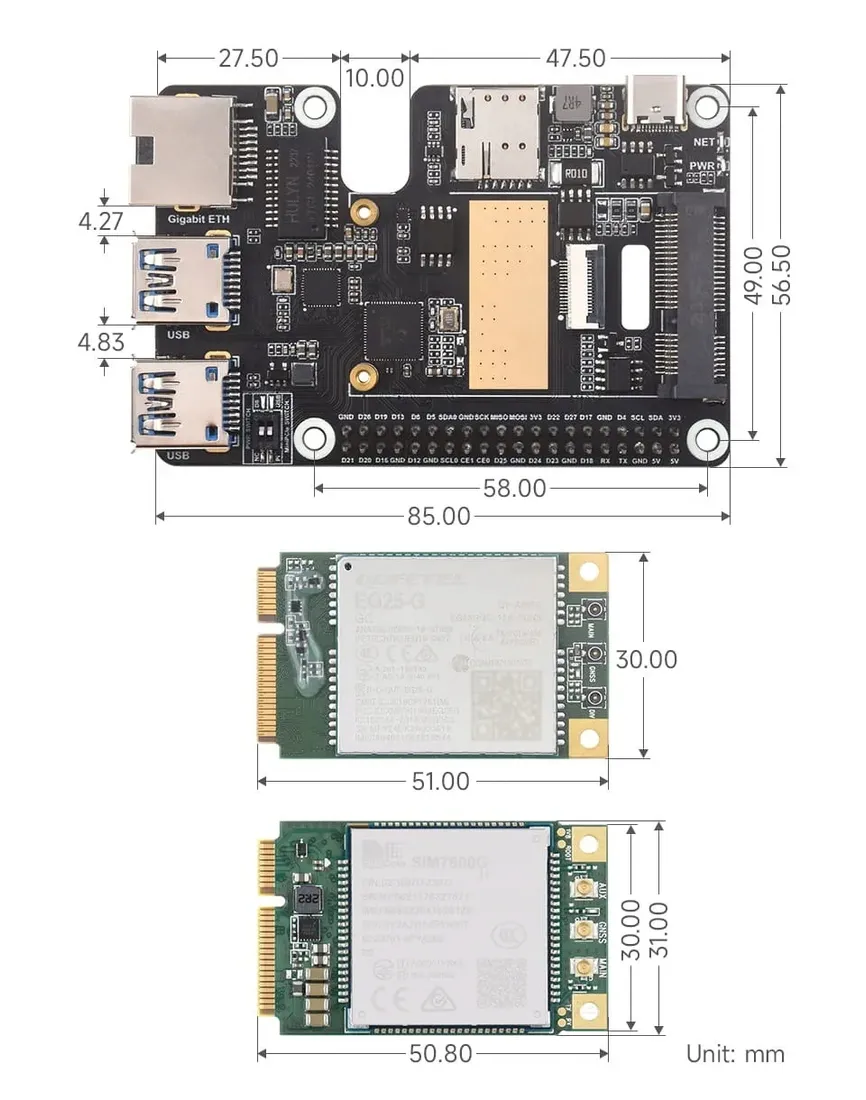

Wymiary

Specyfikacja techniczna

• Kompatybilność: Raspberry Pi 5
• Interfejsy: MiniPCIe, Gigabit Ethernet, USB 3.2 Gen1
• Chip Ethernet: RTL8153B
• Chip USB HUB: VL805
• Chip monitorowania zasilania: INA219
• Pozycjonowanie: GNSS (GPS, BeiDou, Glonass, GALILEO, QZSS, LBS)

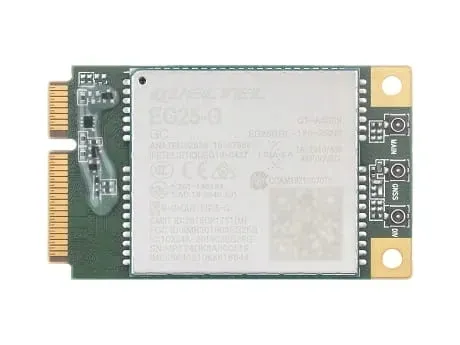

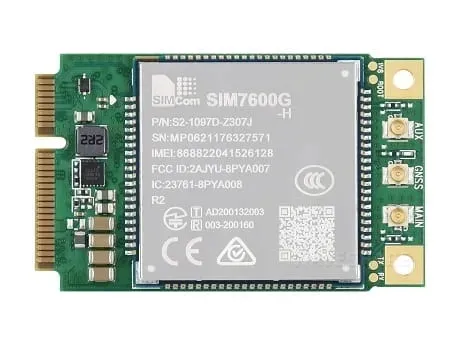

• Obsługiwane moduły: MiniPCIe 4G (np. SIM7600G-H-PCIE, EG25-G mPCIe)
• Waga: 0.082 kg

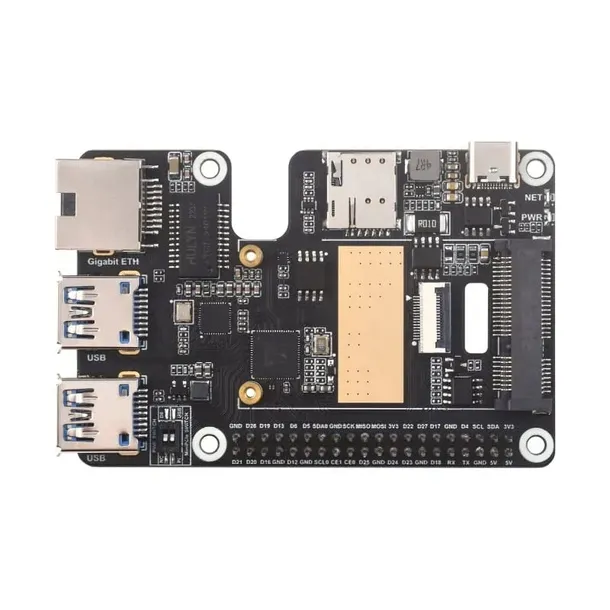

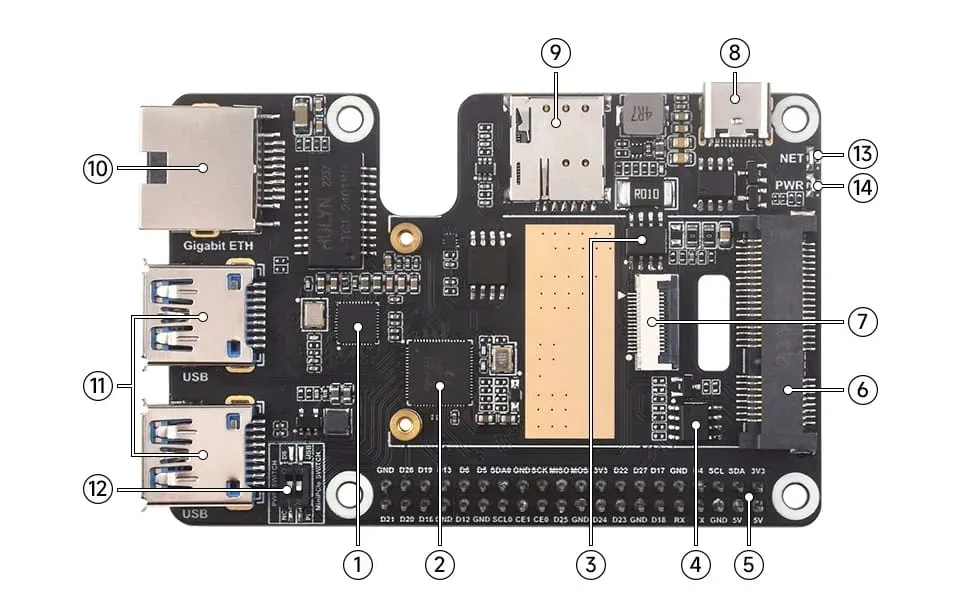

1. RTL8153B Konwerter USB na Gigabit ETH
2. VL805 Chip PCIe na USB 3.2 Gen1 HUB
3. INA219 Chip do monitorowania zasilania
4. EEPROM Do zapisywania ID HAT i informacji o produkcie
5. Złącze GPIO Raspberry Pi
6. Slot MiniPCIe Do podłączenia modułu 4G z interfejsem MiniPCIe
7. Interfejs PCIe 16PIN
8. Interfejs Type-C Do obsługi sieci 4G Raspberry Pi lub PC za pomocą kabla USB, aktualizacji oprogramowania lub zewnętrznego zasilania
9. Slot na kartę Nano SIM
10. Port Gigabit Ethernet
11. Rozszerzone porty USB 3.2 Gen1

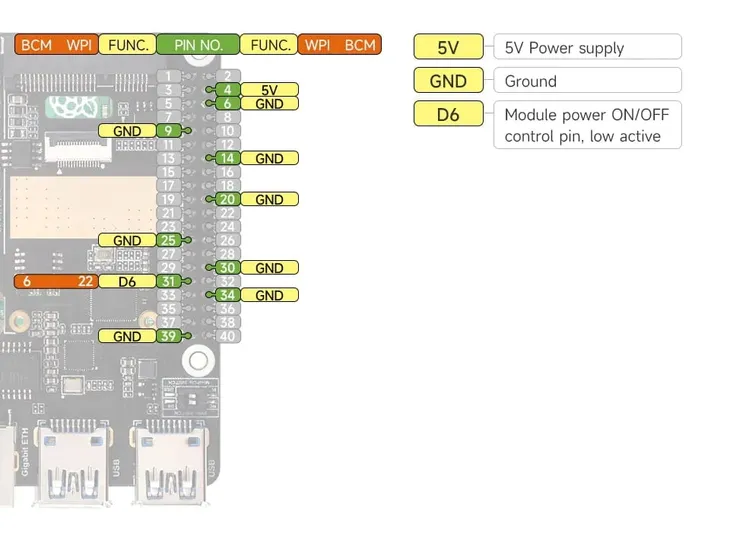

12. Przełączniki DIPDo przełączania sterowania zasilaniem modułu za pomocą pinu GPIO D6 oraz kierunku wyjścia sygnału USB modułu
13. Wskaźnik NET
14. Wskaźnik PWR

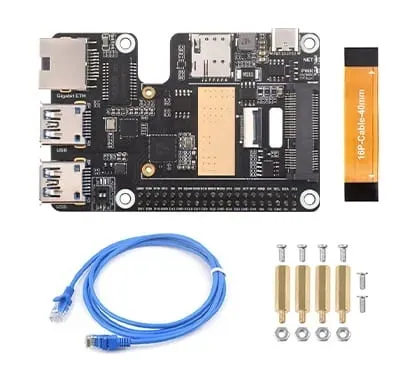

Zawartość zestawu

1. PCIe TO MiniPCIe GbE USB3.2 HAT+ ×1
2. Kabel 16P-40mm ×1
3. Kabel sieciowy ~1.5m ×1
4. Zestaw śrubek ×1

Zestaw nie zawiera modułu 4G bez którego nie działa komunikacja GSM \ GPS
