Pico-ETH-CH9121 - konwerter Ethernet-UART

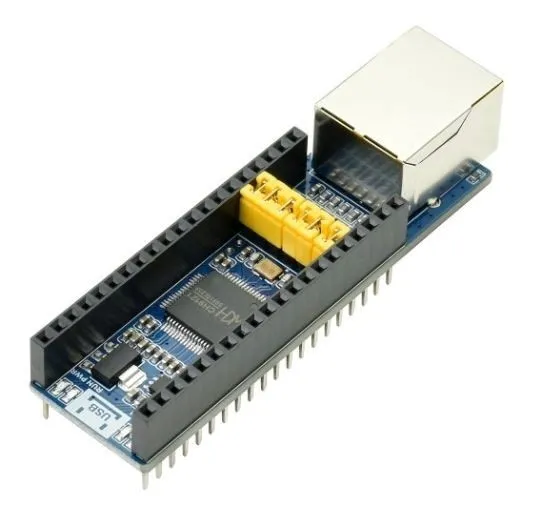

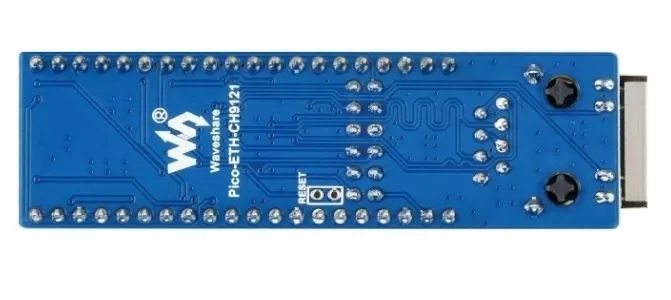

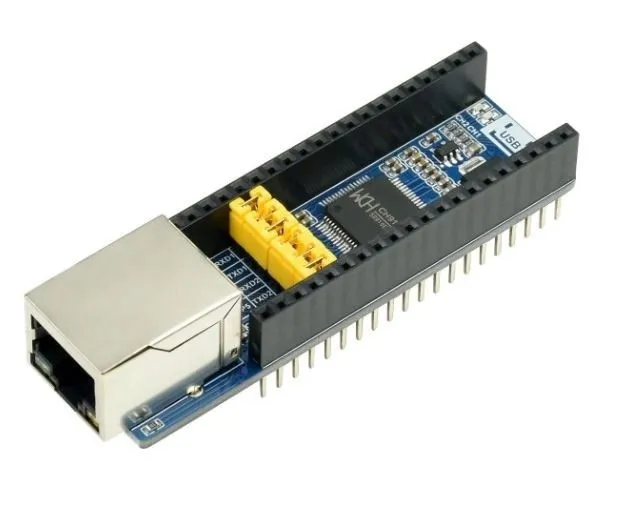

Pico-ETH-CH9121 - konwerter Ethernet-UART dla Raspberry Pi Pico

Opis

2-kanałowy konwerter Ethernet-UART przeznaczony dla Raspberry Pi Pico. Zapewnia łatwą komunikację pomiędzy interfejsem UART TTL a RJ45 Ethernet. Moduł został oparty o układ CH9121. Urządzenie może pracować jako serwer TCP, klient TCP, serwer UDP lub klient UDP i jest konfigurowane za pomocą komputera lub poleceń UART. Konwerter ma wbudowane zabezpieczenie przed odwrotną polaryzacją oraz ochronę ESD. Do Raspberry Pi Pico podłączany jest za pomocą dedykowanego złącza. Producent przygotował do zestawu liczne przykłady w języku C/C++ oraz Python. Pełna dokumentacja dostępna jest na stronie Wiki produktu.

Uwaga!

Zestaw nie zawiera Raspberry Pi Pico i modułu z wyświetlaczem. Należy je kupić oddzielnie.

Opis wyjść

Właściwości

• Wbudowane warstwy Ethernet MAC i PHY
• Dwukierunkowa transmisja danych między UART i Ethernet
• 10/100M, full-duplex/half-duplex interfejs Ethernet z automatyczną negocjacją, zgodny ze standardem 802.3
• Auto-MDI/MDIX
• Obsługuje automatycznie uzyskiwany adres IP i dostęp do domeny DNS przez DHCP
• Konfiguracja parametrów sieci, takich jak tryb pracy układu, port, IP, za pomocą oprogramowania komputera hosta lub polecenia UART
• Cztery tryby pracy: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER
• Współbieżna praca 2-CH UART, indywidualna transmisja dla każdego kanału
• Komunikacja UART w trybie full-duplex lub half-duplex, obsługuje automatyczny przełącznik RS485 RX/TX
• Obsługuje sterownik wirtualnego portu szeregowego
• Obsługa mechanizmu KEEPALIVE
• UART baudrate: 300bps do 921.6Kbps
• Zworki do konfiguracji UART
• Napięcie wyjściowe: 3,3V/5V
• Pobór prądu: 140 mA
• Wymiary: 74,54 x 21 mm
