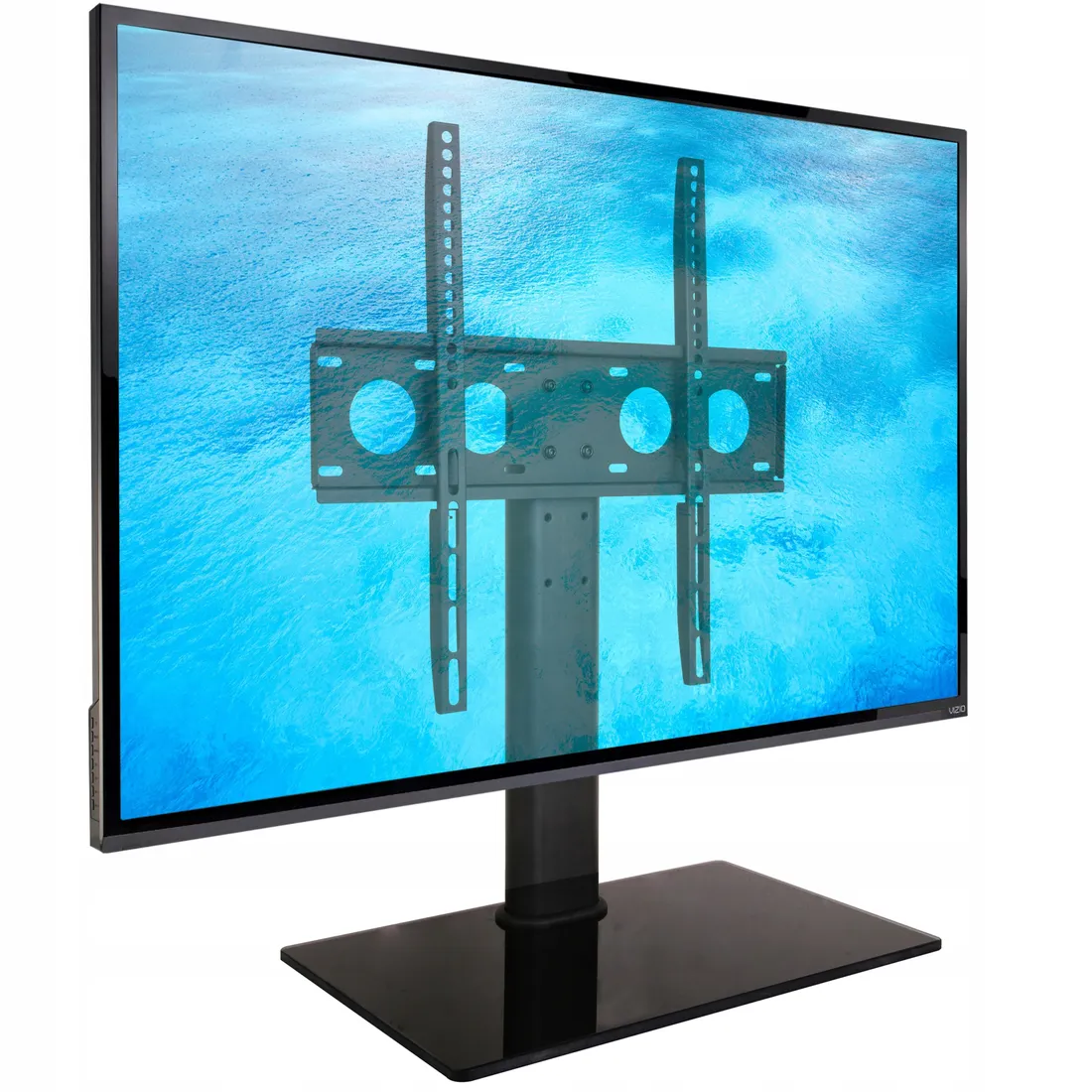

Podstawa TV Ergosolid Castor 2

Model: Castor 2

• Rozmiar TV: 32" ~ 55"
• Udźwig: 40 kg
• VESA 100x100 ~ 400x400 mm
• Regulacja wysokości
• Szklana podstawa
• marka: Ergosolid®

Oryginalny produkt z oficjalnej polskiej dystrybucji.

CHARAKTERYSTYKA

• elegancki i nowoczesny wygląd - połączenie stali ze szkłem
• wysoka jakość materiałów wpływa na bardzo solidną i wytrzymała konstrukcję
• antypoślizgowe podkładki zabezpieczające blat przed zarysowaniem
• podstawa z grubego czarnego szkła hartowanego
• zgodność ze standardem VESA
• system zarządzania kablami
• dostępny w kolorze czarnym

PARAMETRY TECHNICZNE

• max. udźwig 40 kg

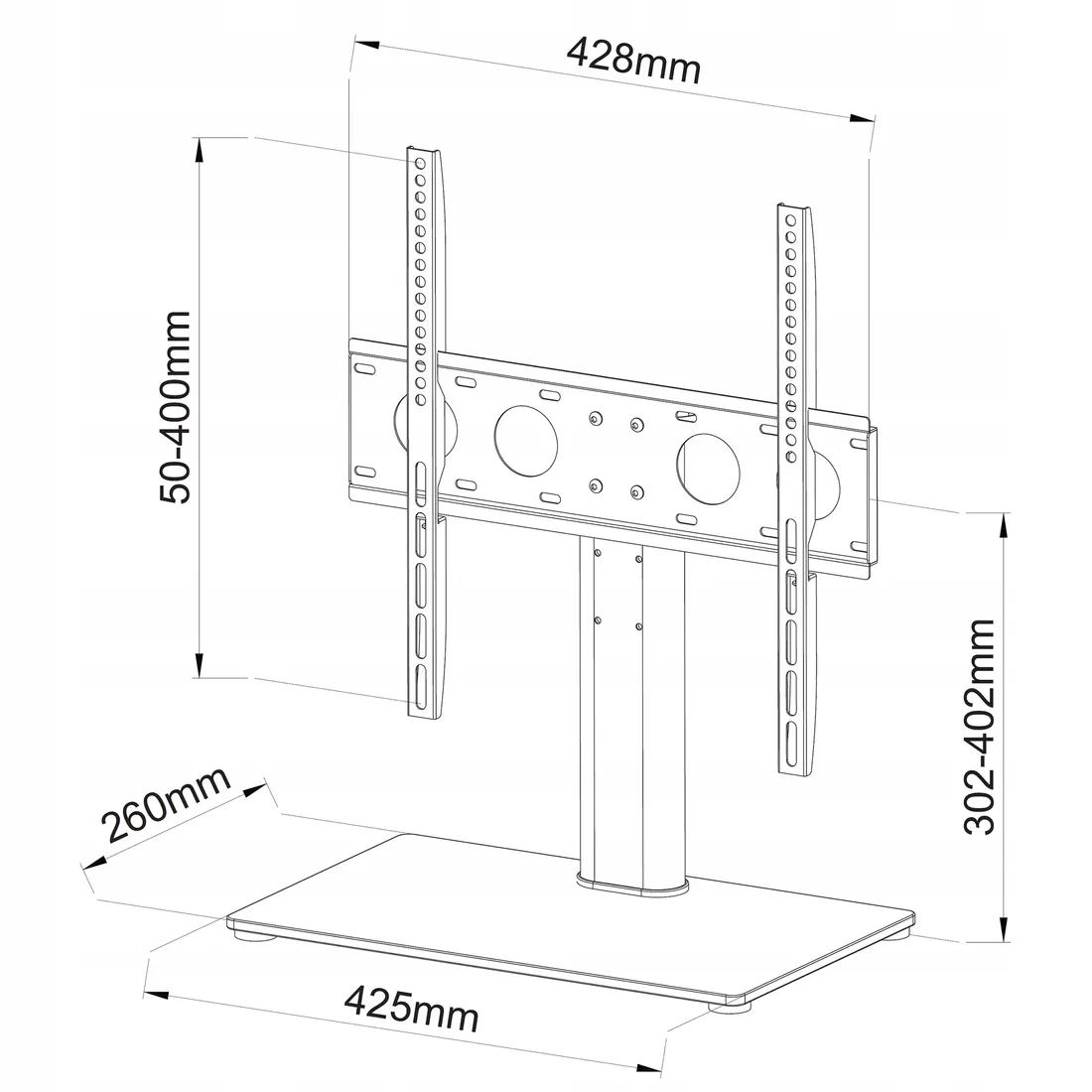

• : 302~402 mm (środek płyty VESA)
• podstawa z grubego czarnego szkła hartowanego o wym: 425 x 260 mm
• 4 x gumowe podkładki w podstawie zabezpieczające blat przed zarysowaniem
• maskowanie przewodów za kolumną stojaka
• kompatybilny z VESA (rozstaw otworów montażowych) norma:
• VESA 100 (odstęp otworów 100 x 100 mm)
• VESA 200 x 100 (odstęp otworów 200 x 100 mm)
• VESA 200 (odstęp otworów 200 x 200 mm)
• VESA 300x200 (odstęp otworów 300 x 200 mm)
• VESA 300 (odstęp otworów 300 x 300 mm)
• VESA 400x200 (odstęp otworów 400 x 200 mm)
• VESA 400 (odstęp otworów 400 x 400 mm)
• VESA 100x100 ~ 400x400 mm (wszystkie kombinacje otworów w tym przedziale)

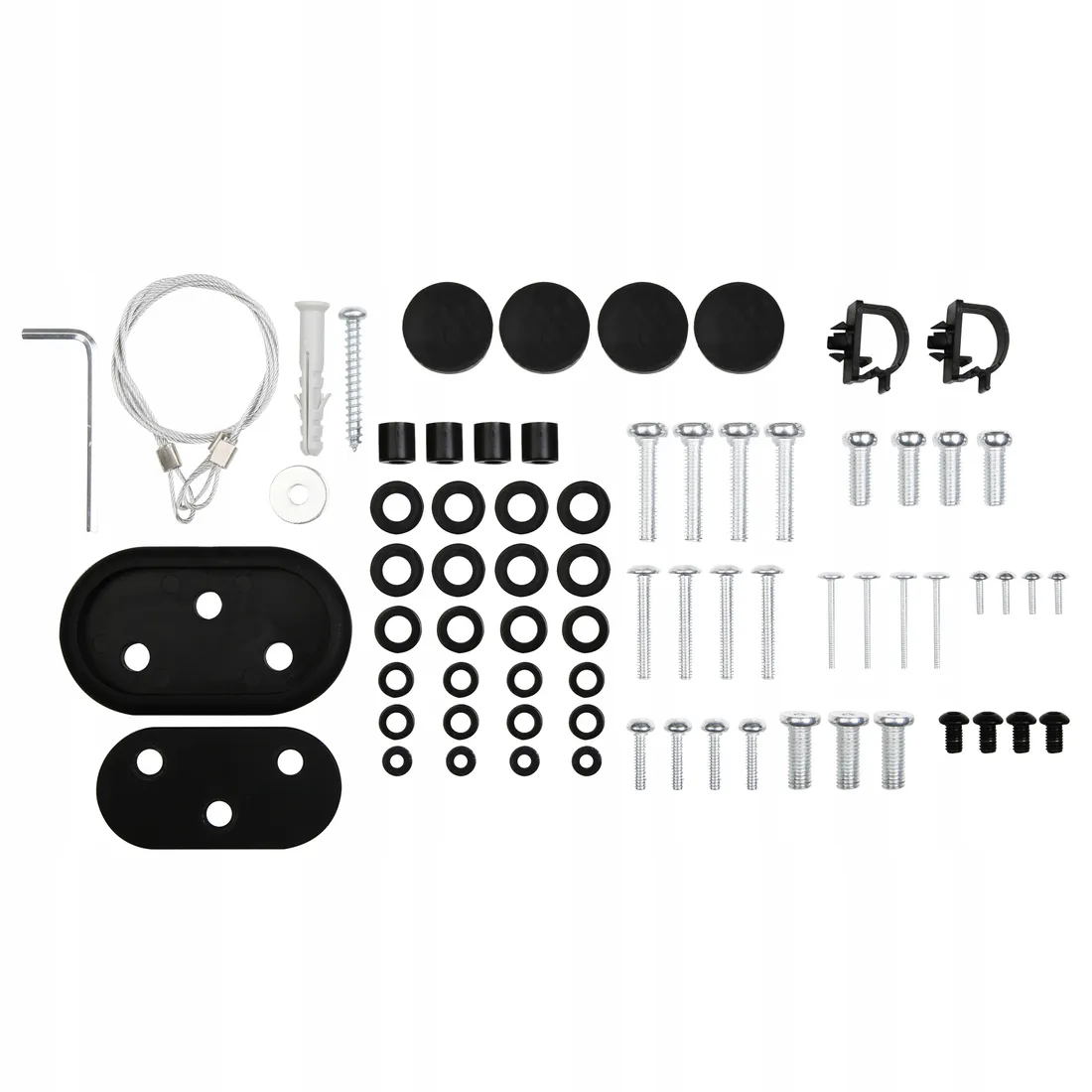

ZESTAW MONTAŻOWY TV

1. Śruba M4×12mm - 4 szt.
2. Śruba M4×30mm - 4 szt.
3. Śruba M6×20mm - 4 szt.
4. Śruba M6×35mm - 4 szt.
5. Śruba M8×20mm - 4 szt.
6. Śruba M8×35mm - 4 szt.
7. Śruba M8×45mm - 4 szt.
8. Podkładka M4 - 4 szt.
9. Podkładka M6 - 4 szt.
10. Podkładka M8 - 4 szt.
11. Dystans M4 - 4 szt.
12. Dystans 5mm M6/M8 - 8 szt.
13. Dystans 20mm M6/M8 - 4 szt
14. Kołek rozporowy M8x40 - 1 szt.
15. Wkręt M6x45 - 1 szt.

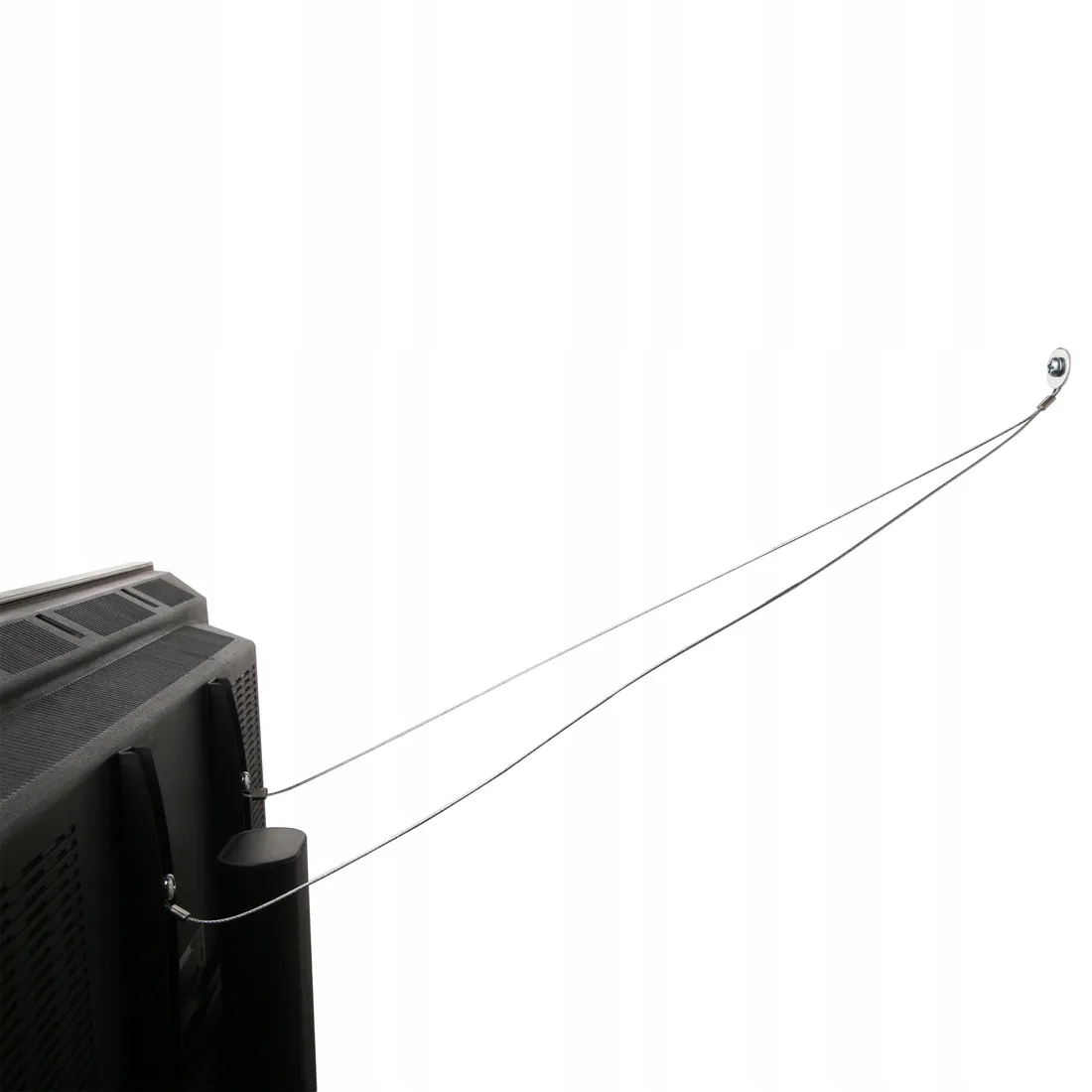

16. Linka zabezpieczająca - 1 szt.

SKŁAD ZESTAWU

• uchwyt
• komplet śrub*
• instrukcja montażu

System zarządzania kablami

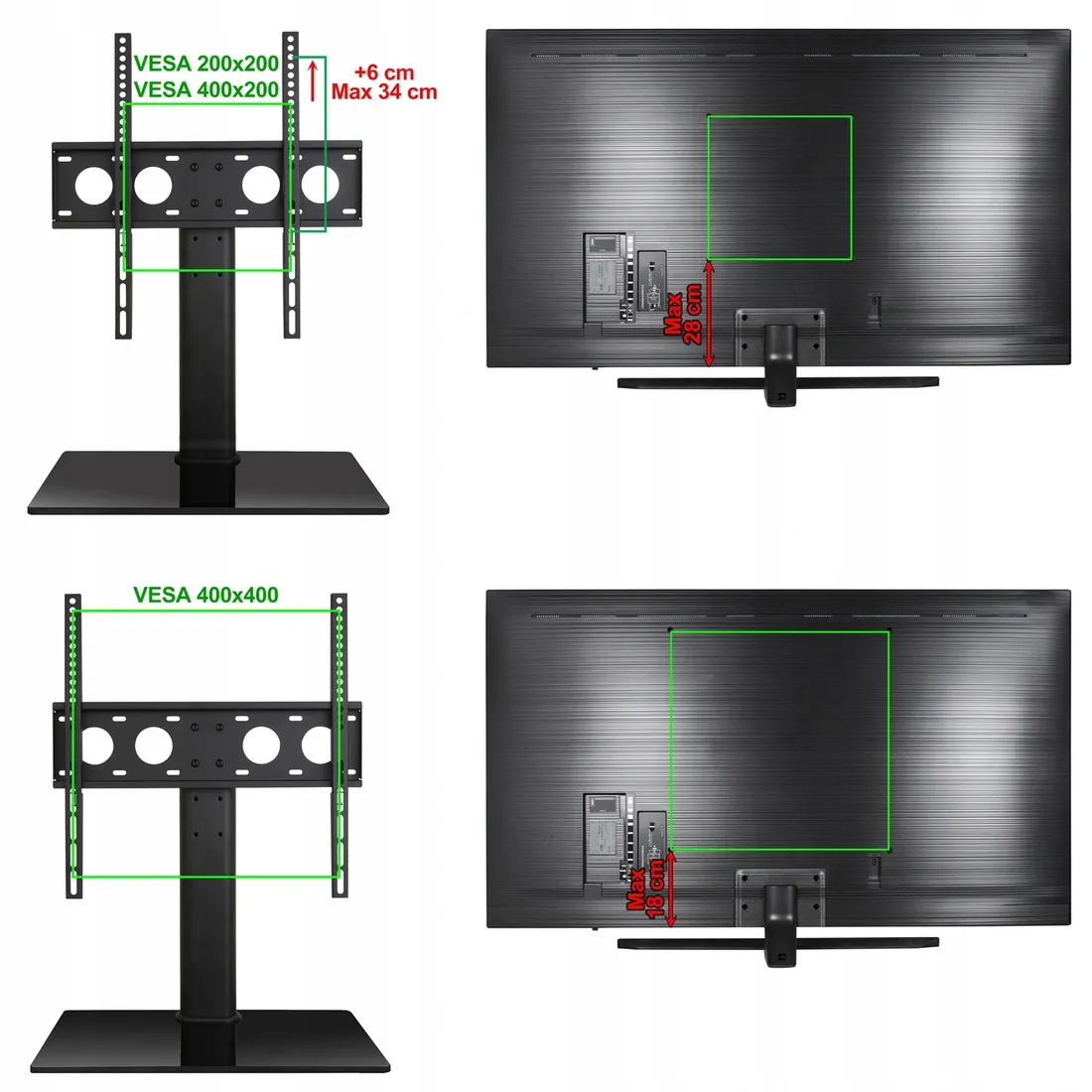

Dla VESA 200x200 lub 400x200 - maksymalnie 28 cm (montując wyżej na uchwycie można uzyskać dodatkowe 6 cm)

Dla VESA 400x400 - maksymalnie 18 cm

Rysunek objaśniający poniżej:

Jak sprawdzić czy uchwyt będzie pasować do TV?

Można też sprawdzić i zmierzyć rozstaw otworów samodzielnie.

Rozstaw tych otworów zależy od marki, modelu i rozmiaru ekranu. Wymiary są podawane w milimetrach: pierwszy parametr określa odległość między otworami w poziomie (lewy - prawy), a drugi parametr odległość miedzy otworami montażowymi w pionie (górny - dolny).

PRZYKŁAD

W tym przykładzie odległość między otworami w poziomie wynosi 400 mm, a odległość między otworami w pionie wynosi 200 mm.

GALERIA

Seria i Nr produktu: ERGOSOLIDCASTOR2BLK NSZFKW
