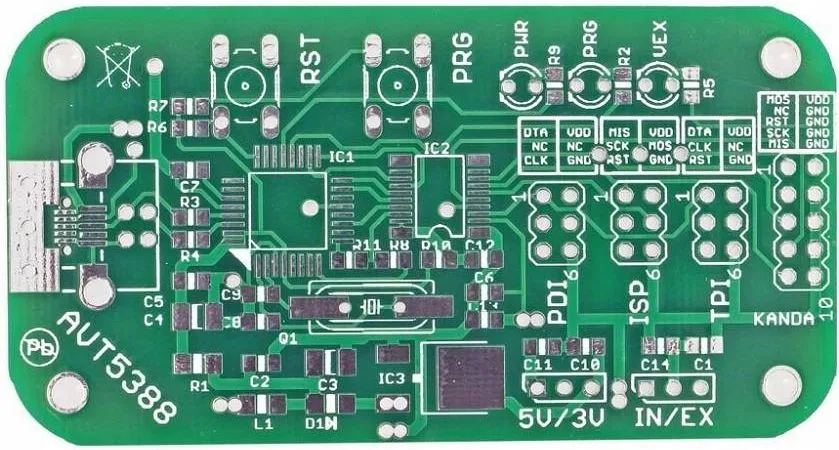

Programator AVR-ISP MKII, AVT5388 PCB+

Programator AVR-ISP MKII, PCB i mikroprocesor do projektu AVT5388

Producent: AVT

Właściwości projektu :

• zgodny z programatorem AVRISP mk.II
• interfejs USB do systemu nadrzędnego
• złącze programujące ISP
• złącze programujące PDI (Program & Debug Interface) dla mikrokontrolerów ATXmega
• złącze programujące TPI dla mikrokontrolerów ATtiny
• przycisk zerowania (Reset)
• diody wskazujące zasilanie oraz status programatora
• możliwość zasilania programowanego układu
• możliwość programowania układów zasilanych napięcie mniejszym niż 5V
• możliwość aktualizacji firmware programatora za pomocą USB
• zasilanie: 5 VDC z USB komputera PC (za pomocą kabla USB do peryferiów)
• wymiary płytki: 120x70 mm
• w zestawie płytka PCB i mikrokontroler

Urządzenie niezbędne w warsztacie każdego elektronika zajmującego się urządzeniami mikrokontrolerowymi.

Do zapisu pamięci mikrokontrolerów AVR najczęściej są stosowane programatory z interfejsem szeregowym ISP. Jednak te programatory straciły swoją uniwersalność, ponieważ firma Atmel wprowadziła do sprzedaży nowe mikrokontrolery, programowane za pomocą interfejsów PDI i TPI.

Programator zaprezentowany w artykule jest uniwersalny, przyda się zarówno do starszych, jak i nowszych AVRów.

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)
