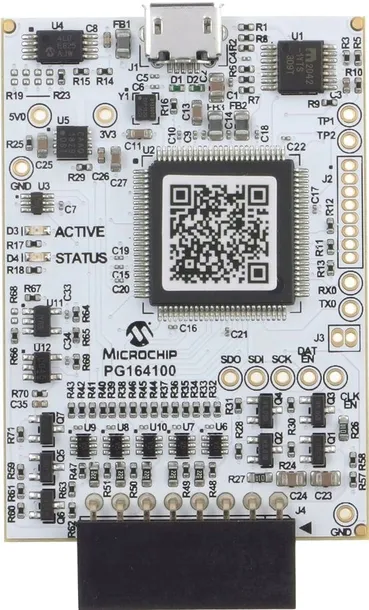

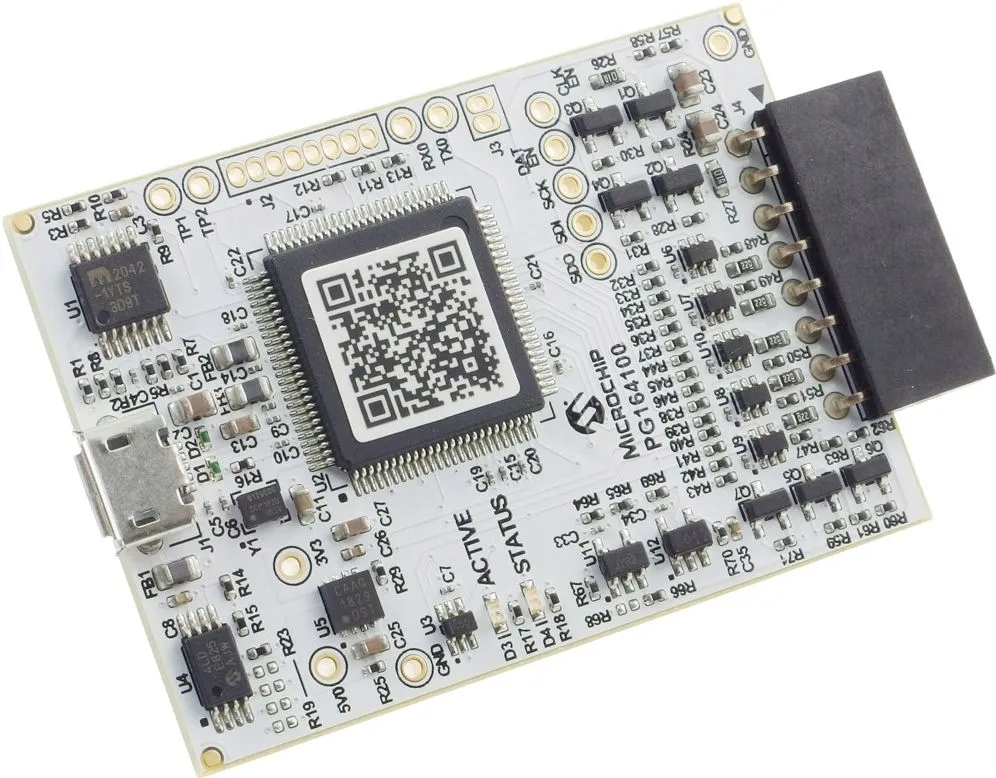

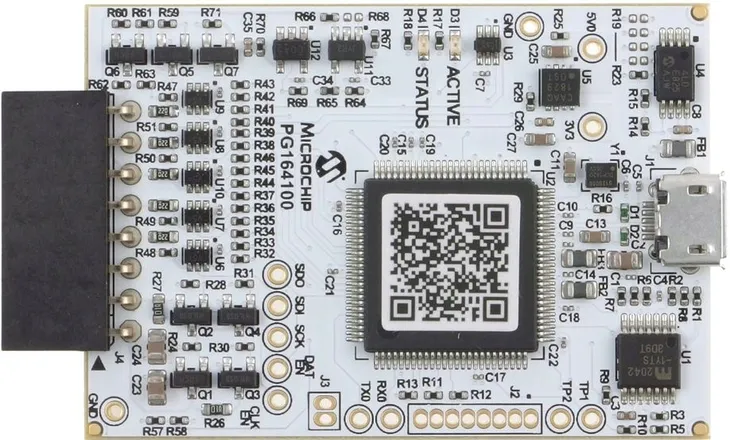

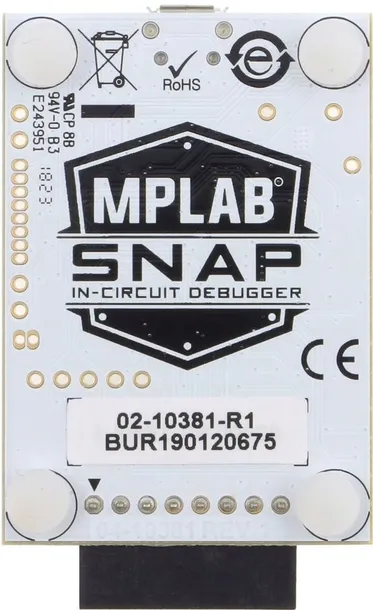

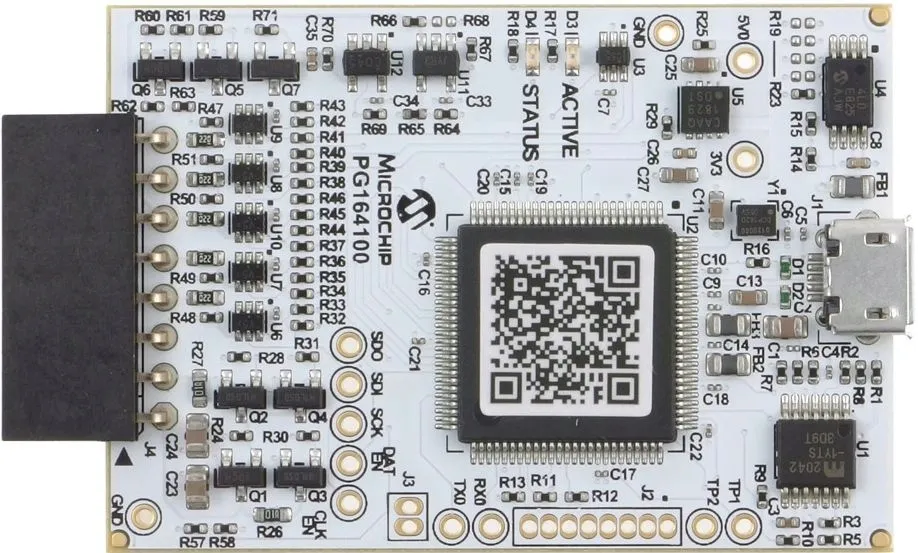

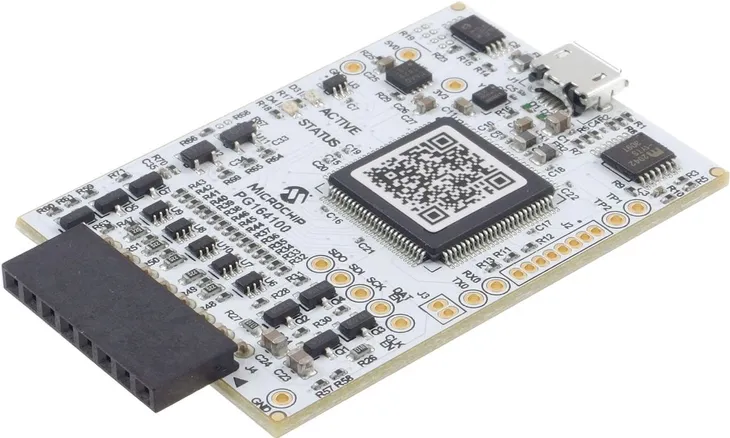

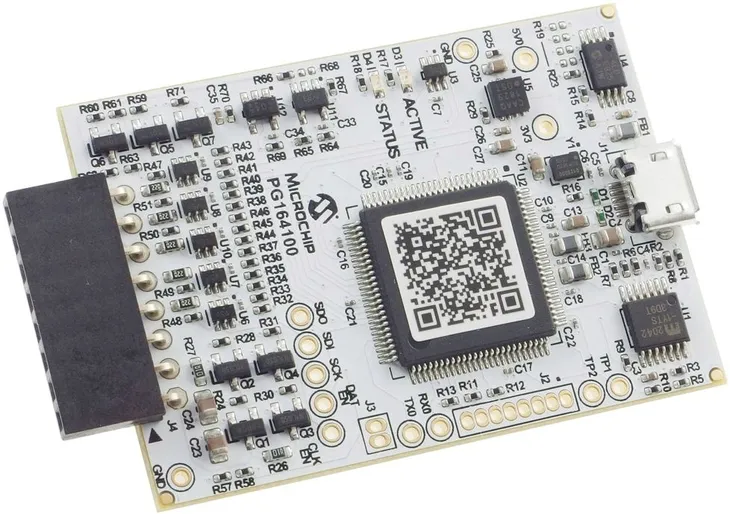

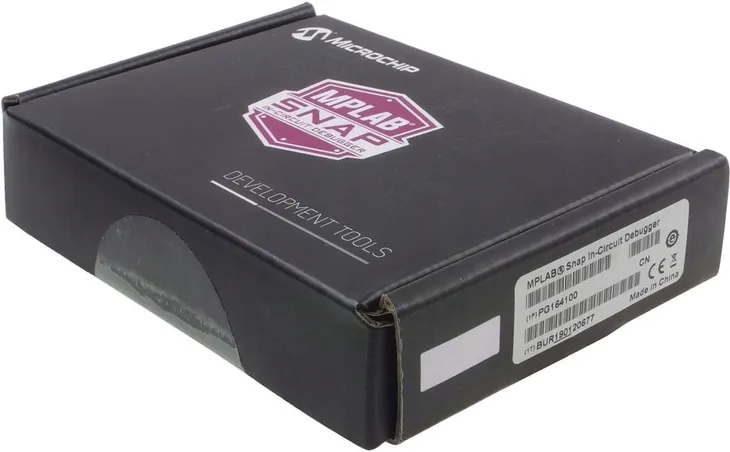

Programator Microchip MPLAB SNAP

Programator do układów PIC, AVR, SAM i dsPIC, MPLAB-SNAP

Producent: Microchip

MPLAB® Snap In-Circuit Debugger/Programmer firmy Microchip Technology umożliwia szybkie i łatwe debugowanie oraz programowanie większości mikrokontrolerów Flash PIC®, AVR® i SAM oraz kontrolerów cyfrowych sygnałów dsPIC® (DSC) za pomocą potężnego interfejsu graficznego środowiska MPLAB X Integrated Development Environment (IDE), w wersji 5.05 i nowszej.

MPLAB Snap łączy się z komputerem za pomocą interfejsu USB 2.0 i może być podłączony do układu docelowego za pomocą 8-pinowego złącza jednolinijkowego (SIL). Złącze to wykorzystuje dwa piny wejścia/wyjścia urządzenia oraz linię resetu do przeprowadzania debugowania w układzie i możliwości programowania In-Circuit Serial Programming (ICSP®). MPLAB Snap oferuje wszystkie funkcje i prędkość, których potrzebują początkujący użytkownicy do szybkiego debugowania swoich prototypów.

MPLAB Snap wyposażony jest w potężny 32-bitowy mikrokontroler SAM E70 na bazie rdzenia Arm® Cortex®-M7 działający z częstotliwością 300 MHz, co gwarantuje szybkie iteracje debugowania. Oprócz obsługi szerokiego zakresu napięcia docelowego, MPLAB Snap obsługuje zaawansowane interfejsy, takie jak 4-wire JTAG i Serial Wire Debug z bramką do przesyłania danych. MPLAB Snap jest także kompatybilny wstecznie z płytami demonstracyjnymi, nagłówkami i układami docelowymi wykorzystującymi 2-wire JTAG i ICSP.

Właściwości:

• Debugowanie i programowanie mikrokontrolerów PIC, AVR i SAM Flash oraz kontrolerów cyfrowych sygnałów dsPIC
• Zaprojektowany tak, aby dopasować prędkość zegara układu docelowego dla maksymalnej prędkości programowania
• Napięcie VTG: 1.20 - 5.05 V
• Zasilany z USB 2.0, nie wymaga zewnętrznego źródła zasilania
• Zgodność z normami FCC, CE i RoHS
• 8-pinowe jednolinijkowe złącze nagłówka do obsługi interfejsów takich jak ICSDP, JTAG i Serial Wire Debug (SWD)
• Kompatybilny wstecznie z płytami demonstracyjnymi, nagłówkami i układami docelowymi wykorzystującymi 2-wire JTAG i ICSP
• Dodawanie obsługi nowych urządzeń i funkcji poprzez instalację najnowszego środowiska MPLAB X IDE
• Samodzielne programowanie za pomocą oprogramowania do programowania MPLAB IPE
• Wymiary PCB: 51x35 mm
