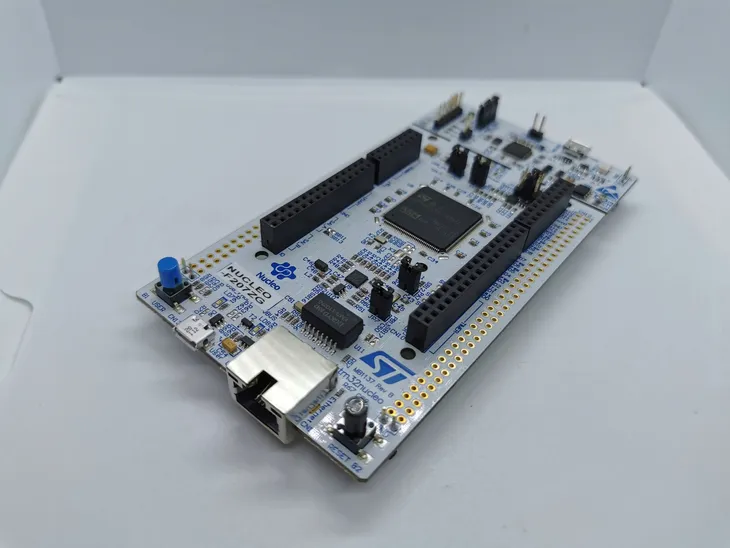

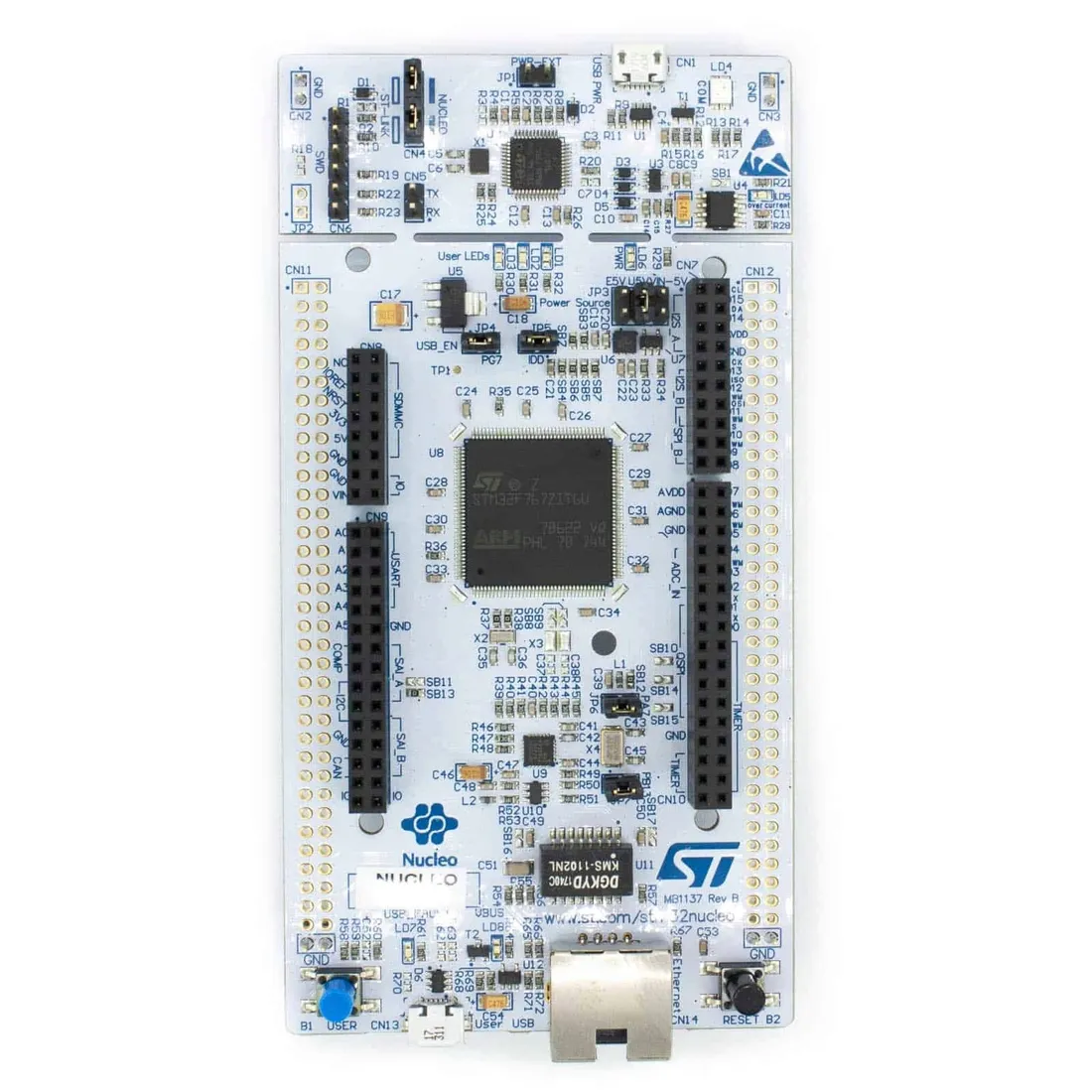

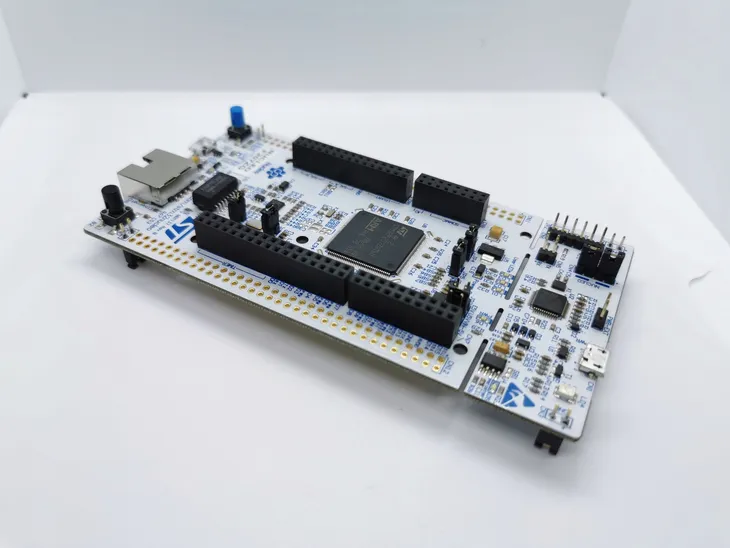

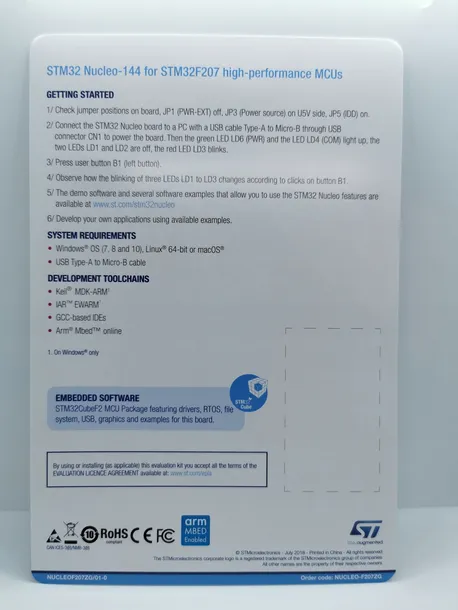

Programator STMicroelectronics NUCLEO-F207ZG

STM32 NUCLEO-F207ZG STM32F207ZG mbed ARM Cortex-M3

STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.

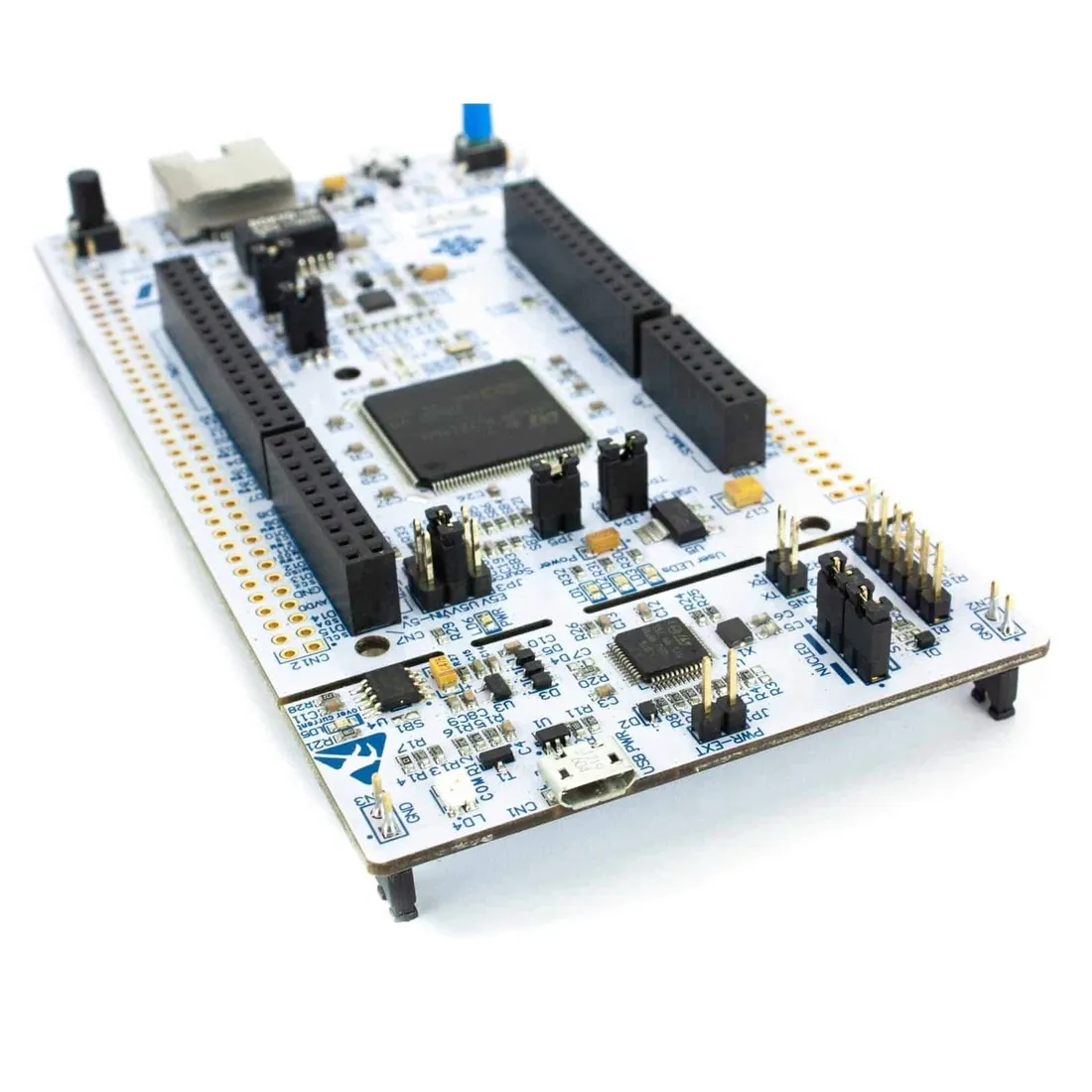

Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V2-1. Układ osobną częścią PCB, można go odłamać i użyć z zewnętrznym układem STM32. Programować zewnętrzne układy można również bez wyłamywania.

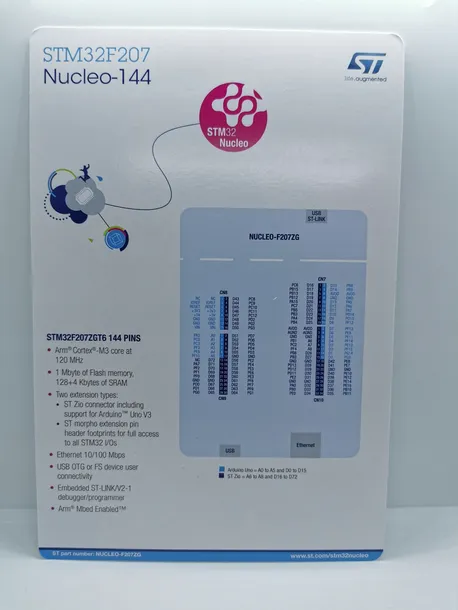

Płytki Nucleo-144 posiadają dwa rodzaje złącz:

• ST Zio - złącze rozszerzające dobrze znany standard Arduino Uno R3 + są z nim kompatybilne
• ST Morpho - udostępniające wszystkie porty I/O mikrokontrolera

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

• Mikrokontroler STM32F207ZGT6
• Rdzenie: ARM Cortex®-M3
• Maksymalne taktowanie: 120 MHz
• Pamięć Flash: 1 MB
• Pamięć SRAM: 128 kB (112 kB SRAM1 + 16 kB SRAM2)
• 1 x DMA
• GPIO: 114
• 3 x I2C, 3 x SPI, 2 x I2S, 4 x USART / 2 x UART, 1 x USB OTG FS, 1 x USB OTG HS, 2 x CAN, 1 x SDIO, 1 x Ethernet, 1 x Camer Interface
• FSMC
• Interfejsy Analogowe 3 x ADC 12 bit 2 x DAC 12 bit
• Timery 2 x 32-bit Timer (4 kanały) 4 x 16-bit Timer (4 kanały) 2 x 16-bit Timer (2 kanały) 4 x 16-bit Timer (1 kanał) 2 x 16-bit Timer Basic 1 x RTC 1 x SysTick 2 x Watchdog
• RNG
• CRC
• Większość GPIO toleruje 5 V
• Interfejs USB OTG - gniazdo micro USB

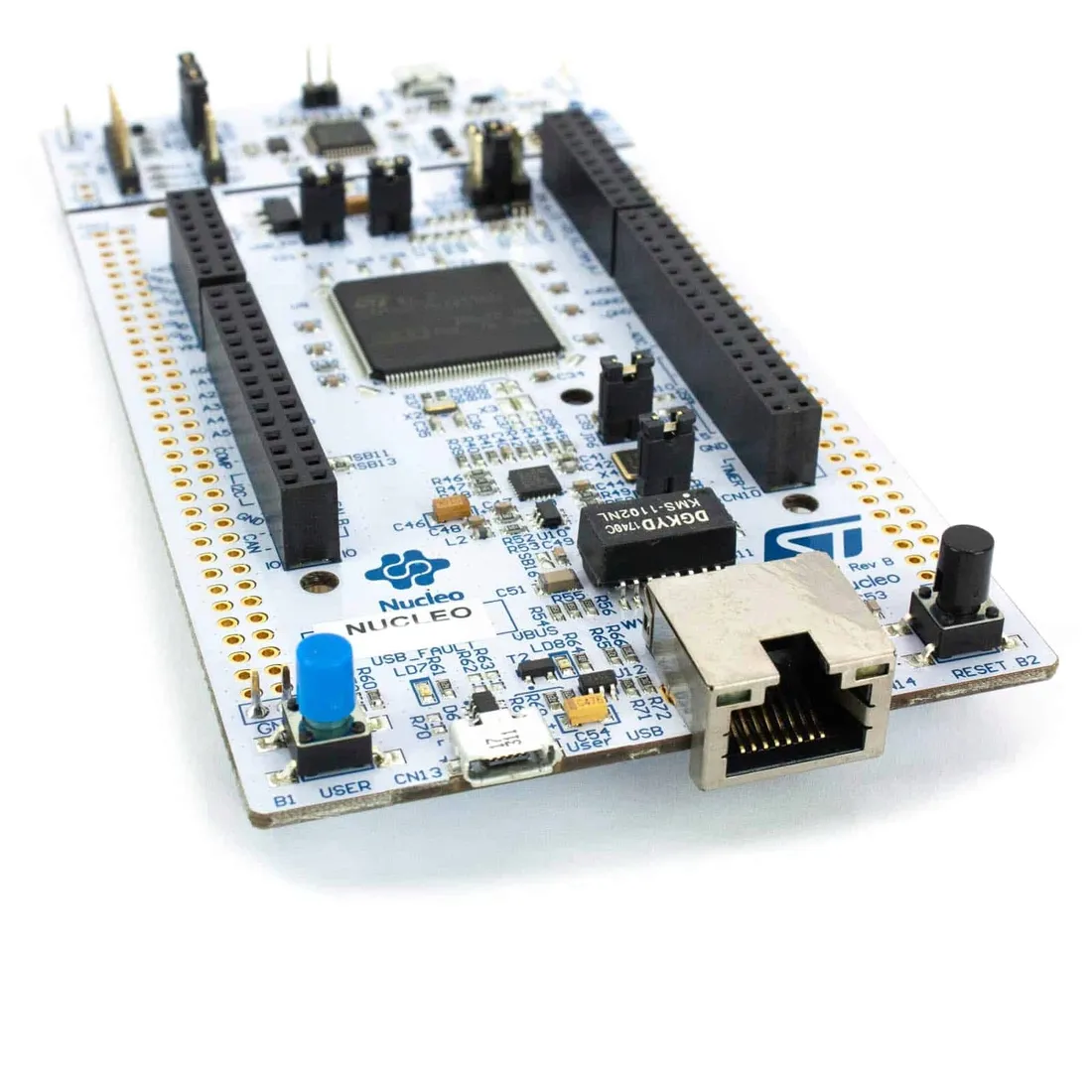

• Złącze Ethernet RJ-45
• Oscylator RTC 32,768 kHz
• Diody LED
• Komunikacja USB
• Zasilanie
• 3 x Dioda użytkownika
• Przyciski
• Reset
• Użytkownika
• Wbudowany programator / debugger ST-Link V2-1
• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
