Programator USB CH341A EEPROM BIOS 24 25 + klips SOIC8 SOP8

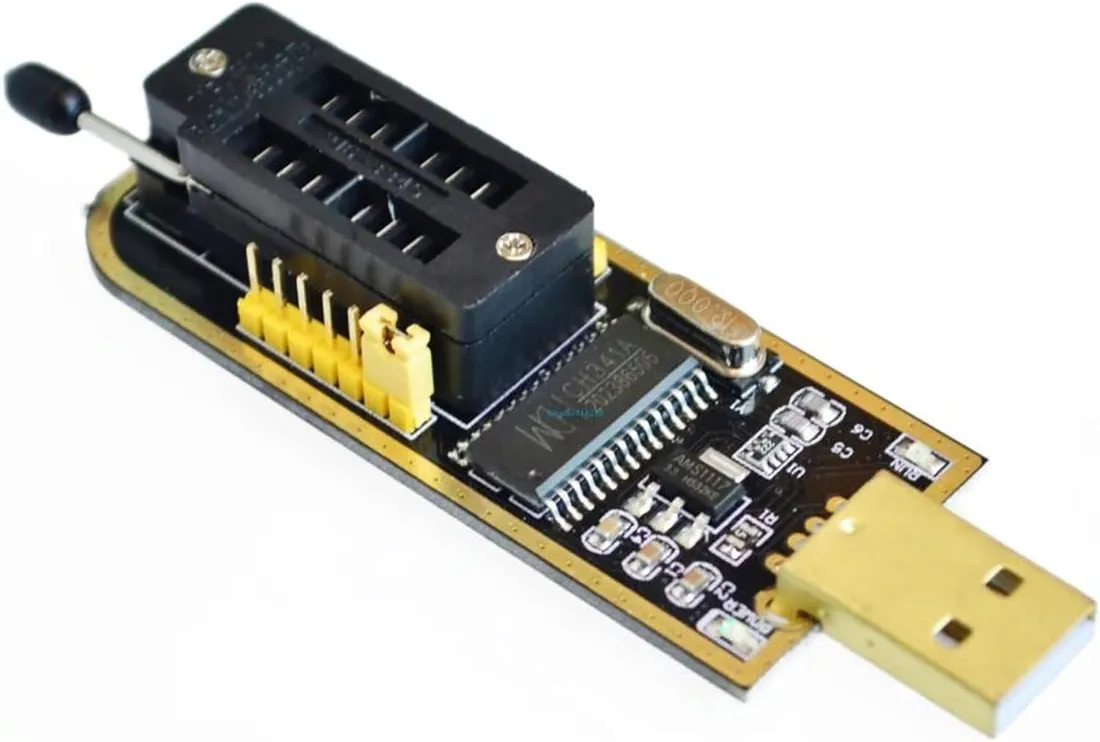

🔌 Programator USB CH341A do pamięci EEPROM i BIOS

Programator USB na układzie CH341A przeznaczony do odczytu i programowania pamięci 24 EEPROM oraz 25 SPI flash w obudowach 8- i 16-pinowych. Sprawdzi się przy wgrywaniu i ratowaniu BIOS-ów w płytach głównych, laptopach oraz innych urządzeniach z pamięcią SPI.

W zestawie znajduje się programator z pinheadem oraz klips SOIC8 SOP8, który pozwala połączyć się z układem bez wylutowywania go z płytki. Do urządzenia dołączone jest oprogramowanie i sterowniki, a port USB to TTL umożliwia również pracę z transmisją szeregową.

Obsługa pamięci 24 EEPROM i 25 SPI flash

Programator obsługuje układy 24EEPROM oraz 25 SPI flash w obudowach 8-pinowych i 16-pinowych. To dwa najczęściej spotykane rodzaje pamięci w płytach głównych, kartach rozszerzeń i sprzęcie elektronicznym.

• 24 EEPROM - pamięci konfiguracyjne i małe układy danych.
• 25 SPI flash - kości BIOS i firmware w płytach głównych oraz laptopach.
• 8 i 16 pinów - szerokie pokrycie typowych obudów.

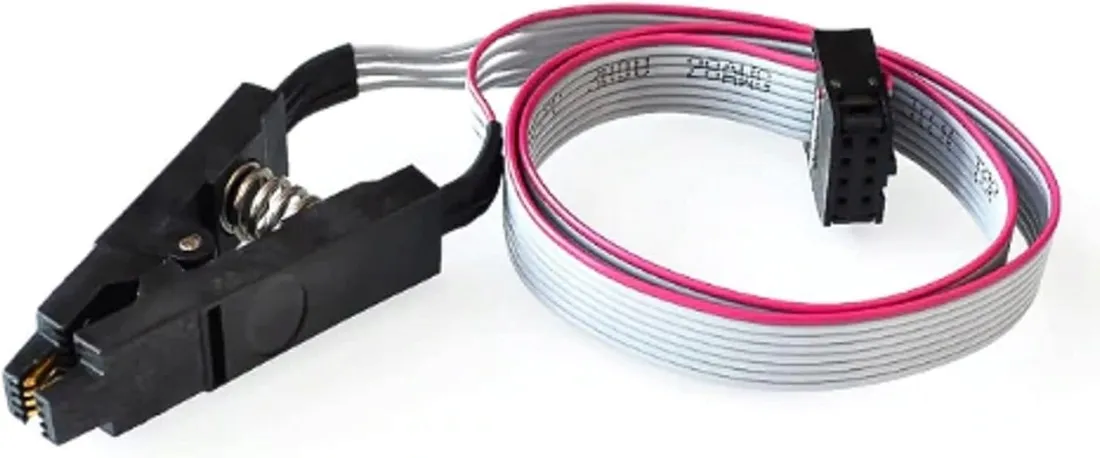

Klips SOIC8 SOP8 bez wylutowywania

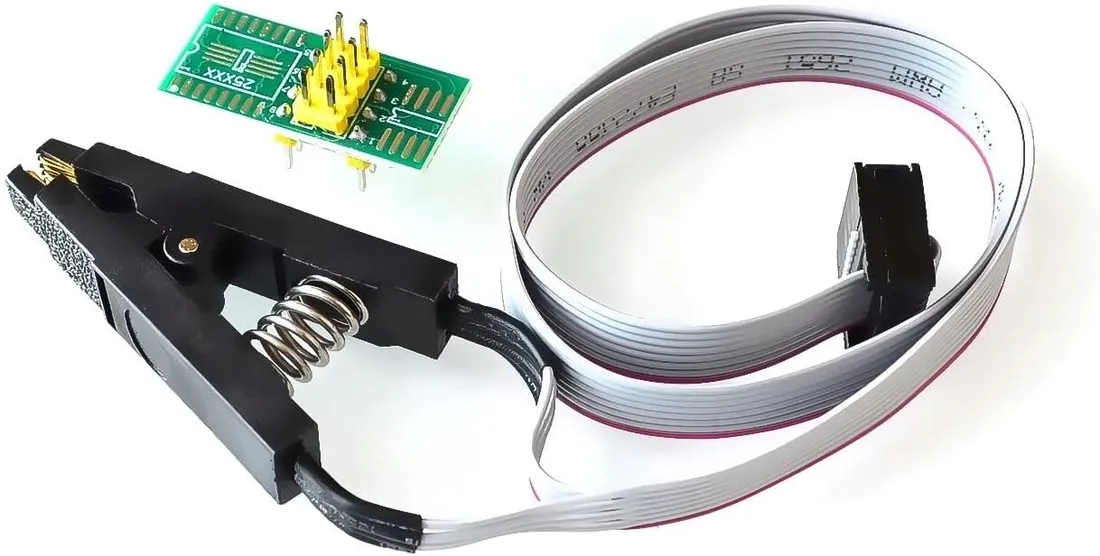

Do zestawu dołączony jest moduł klipsa SOIC8 SOP8. Umożliwia podłączenie się bezpośrednio do układu na płytce, co jest wygodne przy odczycie i zapisie pamięci bez konieczności demontażu kości.

To rozwiązanie szczególnie przydatne przy diagnozie i naprawie BIOS-u, gdy liczy się szybki dostęp do zawartości pamięci.

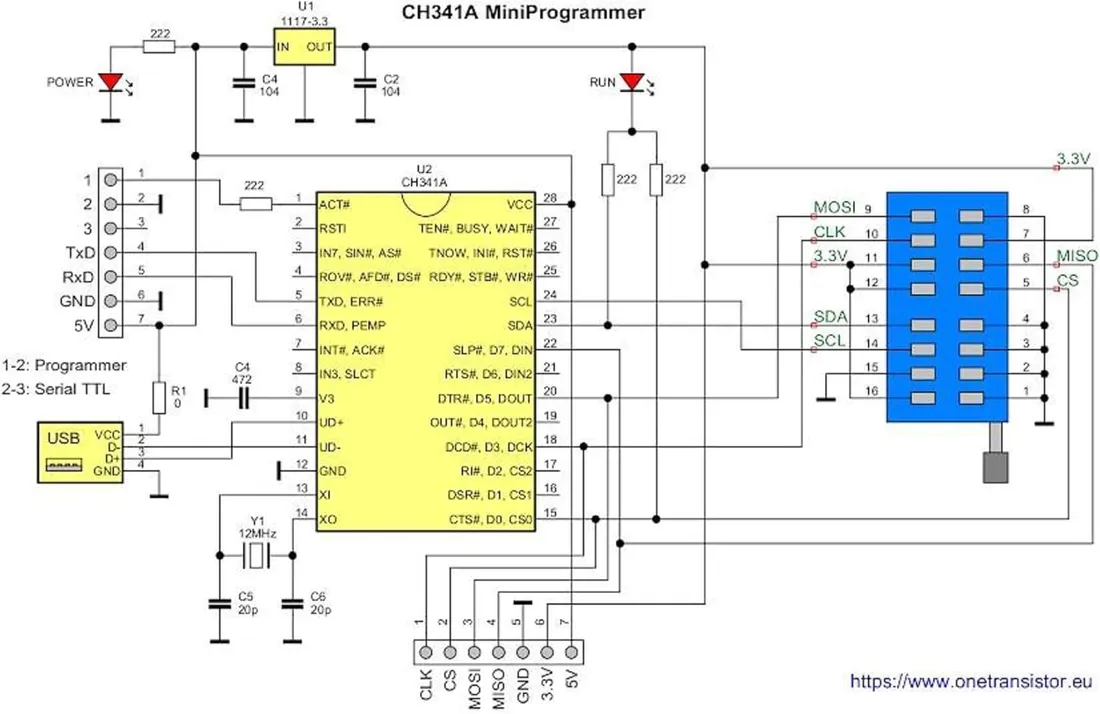

Układ CH341A i automatyczne rozpoznawanie

Programator pracuje na układzie CH341A. Automatycznie rozpoznaje układy z serii 25, co upraszcza pracę z pamięciami SPI flash.

Urządzenie obsługuje również pobieranie procedury STC dla mikrokontrolerów jednoukładowych, a port USB to TTL pozwala uzyskać dostęp do transmisji szeregowej.

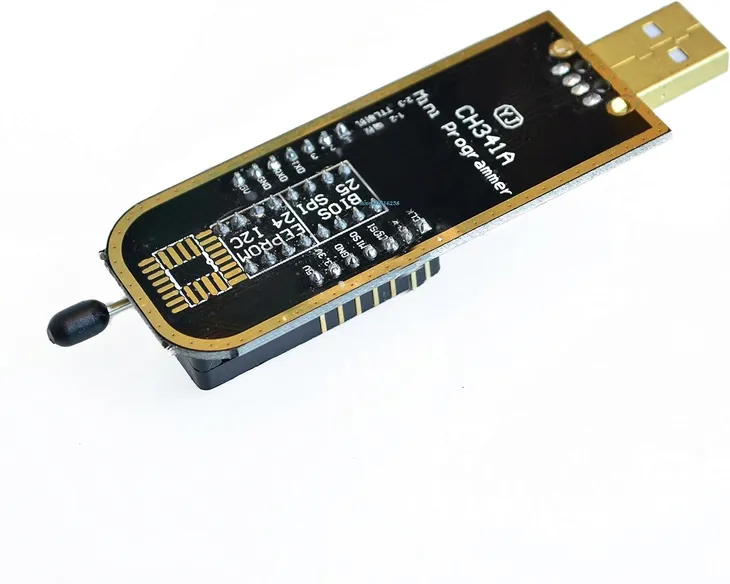

Wskaźniki statusu i wyprowadzenia SPI

Obudowa programatora wyposażona jest w lampki wskaźników stanu 24/25, które sygnalizują aktywność dla danego typu pamięci.

Wyprowadzenia SPI pozwalają na rozbudowę funkcjonalności, a port USB to TTL daje dostęp do transmisji szeregowej. Całość zasilana i komunikowana jest przez USB - bez dodatkowego zasilacza.

Do czego wykorzystasz programator

Programator sprawdzi się przy odczycie, zapisie i kopiowaniu zawartości pamięci BIOS oraz EEPROM. Typowe zastosowania to naprawa płyt głównych, serwis laptopów, diagnostyka urządzeń elektronicznych oraz praca z mikrokontrolerami STC.

• Ratowanie BIOS - odczyt i wgranie kopii firmware.
• Serwis elektroniki - praca z pamięciami 24 i 25.
• Prototypowanie - komunikacja przez USB to TTL.

Specyfikacja

• Typ produktu: programator USB
• Układ: CH341A
• Obsługiwane pamięci: 24 EEPROM oraz 25 SPI flash
• Obsługiwane obudowy: 8-pin i 16-pin
• Interfejs sprzętowy: USB
• Port dodatkowy: USB to TTL
• Funkcje: automatyczne rozpoznawanie układów serii 25, obsługa procedury STC dla mikrokontrolerów jednoukładowych, wyprowadzenia SPI do rozbudowy
• Wskaźniki: lampki statusu 24/25
• Kompatybilne urządzenia: komputer osobisty, laptop
• Systemy operacyjne: Windows 98, ME, 2000, XP, Vista, 7, 8, 8.1, 10
• Liczba elementów: 1
• Styl: standardowe
• Kraj pochodzenia: Chiny

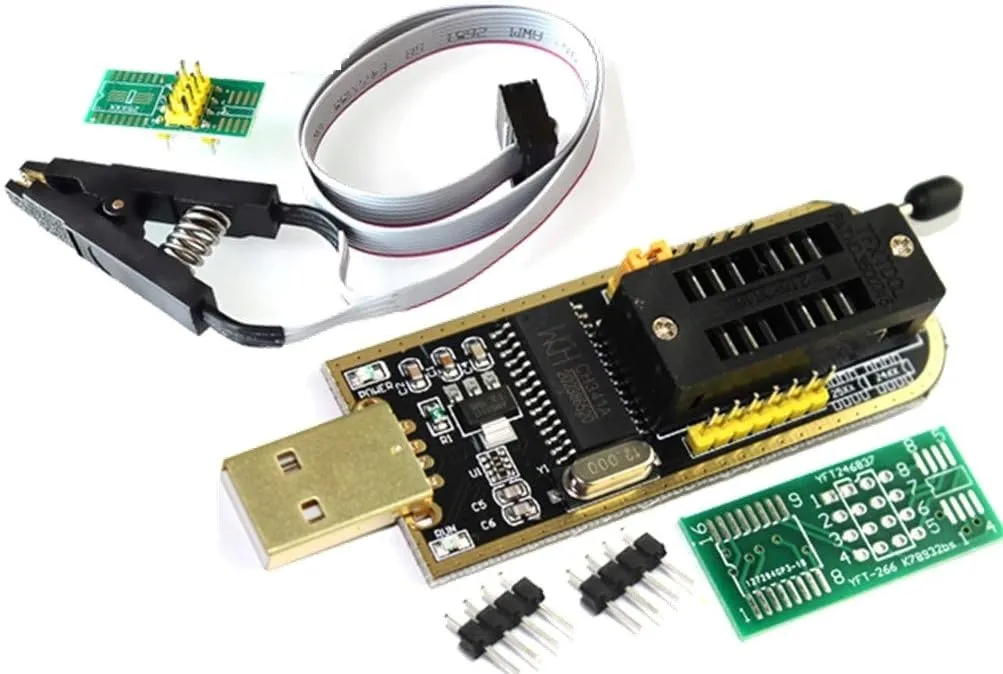

Zawartość zestawu

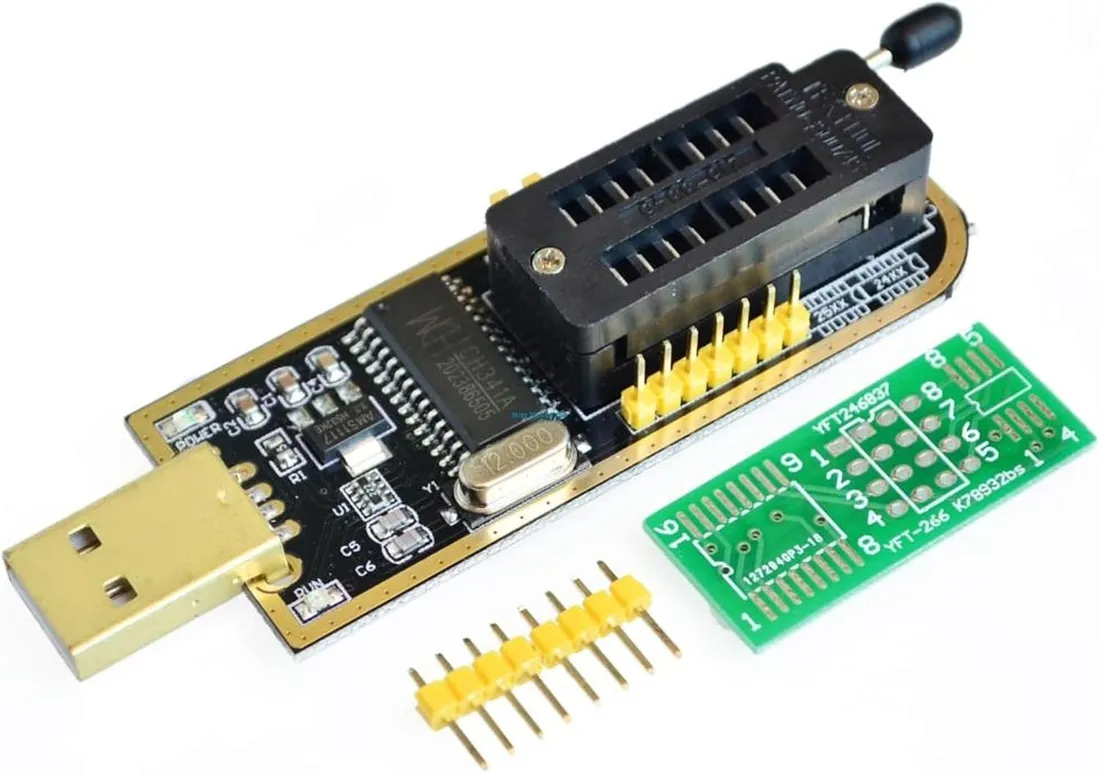

• 1 szt. programatora USB z pinheadem
• 1 szt. modułu klipsa SOIC8 SOP8
• Oprogramowanie i sterowniki

Najczęstsze pytania

Jakie pamięci obsługuje ten programator?

• Obsługuje pamięci 24 EEPROM oraz 25 SPI flash w obudowach 8-pinowych i 16-pinowych.

Czy muszę wylutowywać układ, żeby go zaprogramować?

• Nie - do zestawu dołączony jest klips SOIC8 SOP8, który pozwala podłączyć się bezpośrednio do układu na płytce.

Z jakimi systemami współpracuje programator?

• Urządzenie obsługuje systemy Windows 98, ME, 2000, XP, Vista, 7, 8, 8.1 oraz 10.
