PRZEKAŹNIK R15-1011-21-3110

Przekaźnik RELPOL R15 - 1510 1121 3110

Symbol 1510 1121 3110

Przekaźnik nowy i pochodzący z zapasów magazynowych ( outlet)

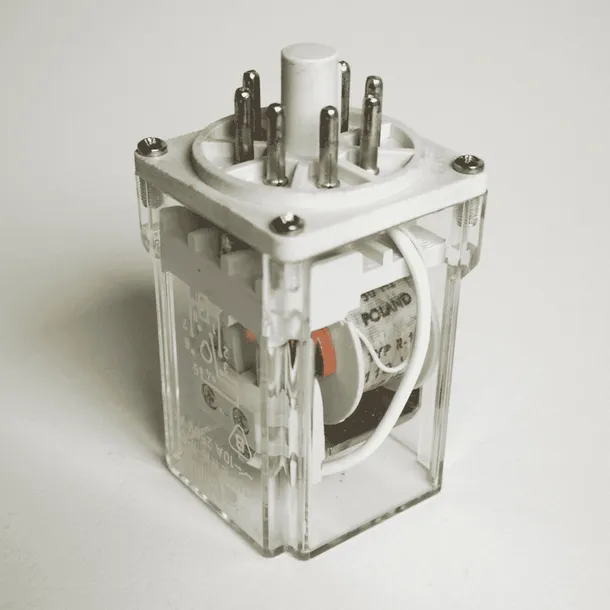

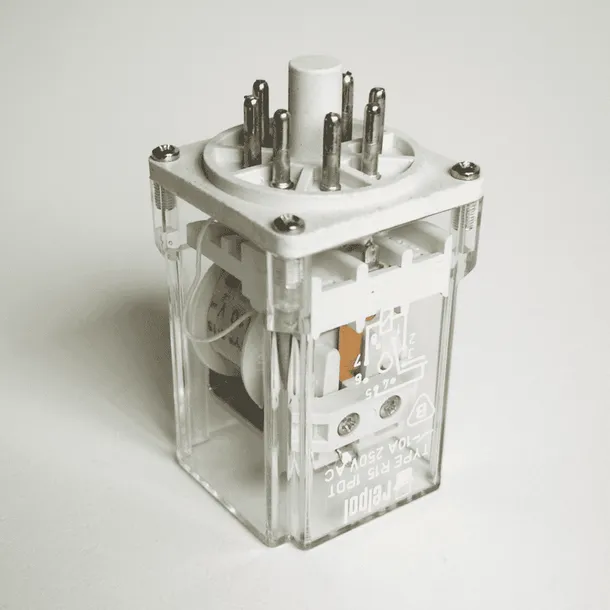

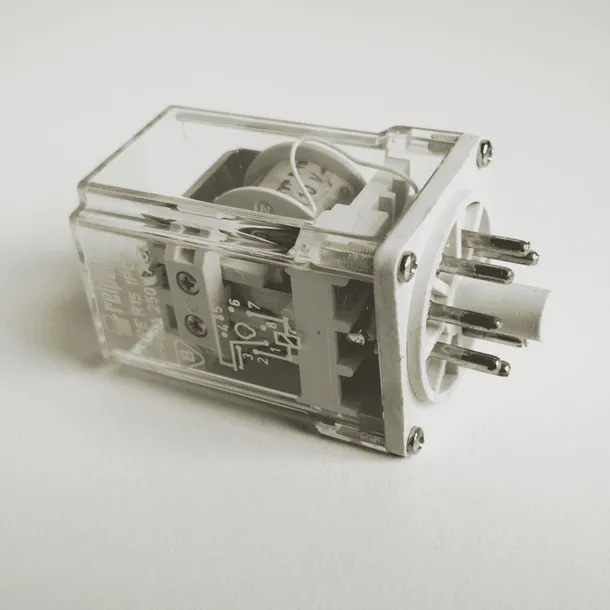

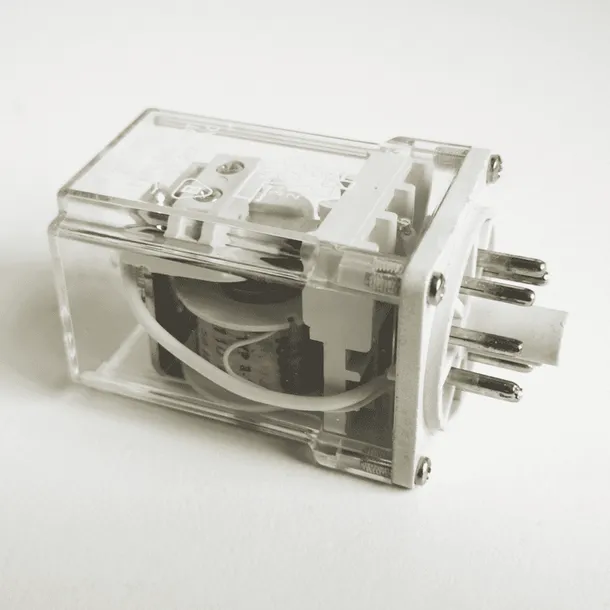

Przekaźnik RELPOL R15 o symbolu 1510 1121 3110 to miniaturowy przekaźnik elektromagnetyczny przemysłowy, przeznaczony do montażu w gniazdach wtykowych. Jest to element powszechnie stosowany w automatyce przemysłowej, systemach sterowania, energetyce oraz innych aplikacjach wymagających niezawodnego przełączania obciążeń elektrycznych. Seria R15 charakteryzuje się wysoką trwałością mechaniczną i łączeniową.

Dane Techniczne Przekaźnika RELPOL R15 Symbol 1510 1121 3110:

• Typ przekaźnika: Elektromagnetyczny, przemysłowy
• Seria: R15
• Konfiguracja styków: 1 zestyk przełączny (1 C/O)
• Materiał styków: AgCdO (Tlenek kadmu srebra)
• Znamionowy prąd obciążenia (AC1): Do 10 A przy 250 V AC
• Znamionowy prąd obciążenia (DC1): Do 10 A przy 24 V DC (wartości dla wyższych napięć DC zależne od obciążenia - patrz karta katalogowa serii R15)
• Znamionowe napięcie zestyków: 250 V AC / 24 V DC (maksymalne napięcie łączeniowe AC może wynosić do 440V w zależności od obciążenia i konfiguracji)
• Napięcie znamionowe cewki: 110 V DC
• Rodzaj napięcia cewki: Prąd stały (DC)
• Sposób podłączenia: Do gniazd wtykowych (kompatybilne gniazda to zazwyczaj GZM80 lub podobne dla wersji 8-mio pinowej, co wynika z konfiguracji 1 C/O)
• Stopień ochrony obudowy: IP40 (dla wersji w obudowie)
• Trwałość mechaniczna: ≥ 2 x 10⁷ cykli
• Trwałość łączeniowa w kategorii AC1: ≥ 10⁵ cykli przy 10 A, 250 V AC
• Temperatura otoczenia pracy: Od -40°C do +70°C (dla cewki DC)
• Wymiary: Standardowe dla serii R15 (zależne od wersji w obudowie/bez obudowy, około 35 x 35 x 54.5 mm dla wersji wtykowej w obudowie - precyzyjne wymiary znajdują się w karcie katalogowej serii R15 dla konfiguracji 1P).

Ważna uwaga: Podane dane techniczne są typowe dla przekaźników serii R15 o wskazanej konfiguracji. Dokładne i pełne dane techniczne, w tym szczegółowe charakterystyki pracy, rezystancja cewki, pobór mocy cewki, czasy zadziałania i powrotu, wytrzymałość izolacji oraz kompatybilne gniazda, znajdują się w oficjalnej karcie katalogowej producenta RELPOL dla serii R15. Zawsze zaleca się sprawdzenie danych w karcie katalogowej przed zastosowaniem przekaźnika w konkretnym projekcie.
