Przekaźnik WaveShare Modbus RTU Relay 4CH

Czujnik Gazu TVOC – Pomiar Lotnych Związków Organicznych, CO₂ i Formaldehydu

Modułowy czujnik środowiskowy przeznaczony do precyzyjnego pomiaru stężenia TVOC (lotnych związków organicznych), CO₂ i CH₂O (formaldehydu). Dzięki wysokiej czułości, niskiemu poborowi mocy i kompaktowym wymiarom idealnie sprawdza się w aplikacjach monitorowania jakości powietrza – zarówno hobbystycznych, jak i przemysłowych.

Najważniejsze cechy:

• Wykrywa: TVOC, CO₂ oraz CH₂O (formaldehyd)
• Obsługa komunikacji UART, poziom logiczny 3.3V
• Wysoka czułość, szybka odpowiedź < 20s
• Niski pobór prądu – ≤60 mA
• Długi czas życia sensora – do 5 lat
• Kompaktowe wymiary: 27 × 20 × 4.3 mm
• Wymaga konwersji poziomów przy podłączeniu do 5V (podłączenie bezpośrednio pod Arduino uszkodzi czujnik)
• Gotowe przykłady i dokumentacja dla Raspberry Pi, Pico, Arduino, ESP32

Specyfikacja techniczna

• Napięcie pracy: 5V
• Poziom logiczny: 3.3V (wymagana konwersja przy 5V IO)
• Interfejs komunikacyjny: UART
• Szybkość transmisji: 115200 bps
• Czas odpowiedzi: < 20 s
• Czas rozgrzewania: < 120 s
• Zakres detekcji: 0.1 ppm – 100 ppm
• Częstotliwość odświeżania: 1 Hz
• Pobór prądu: ≤60 mA
• Temperatura pracy: -20°C ~ 50°C
• Wilgotność pracy: ≤96% RH
• Żywotność: 5 lat
• Wymiary: 27 × 20 × 4.3 mm
• Otwory montażowe: 2.0 mm

Zawartość zestawu

1. Moduł czujnika TVOC ×1
2. Kabel SH1.0 6PIN

Wiki: TVOC_Sensor

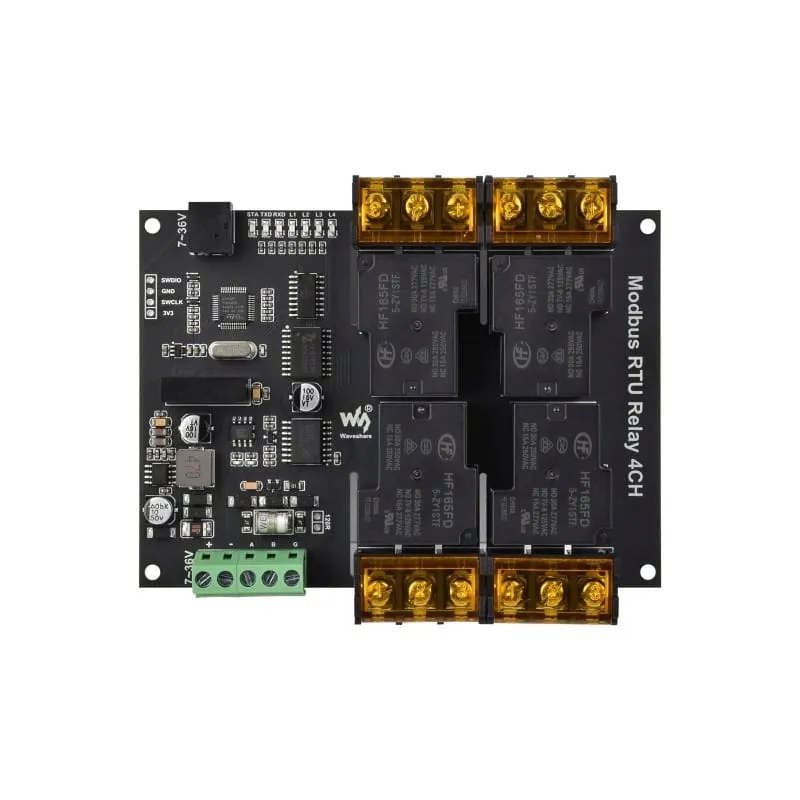

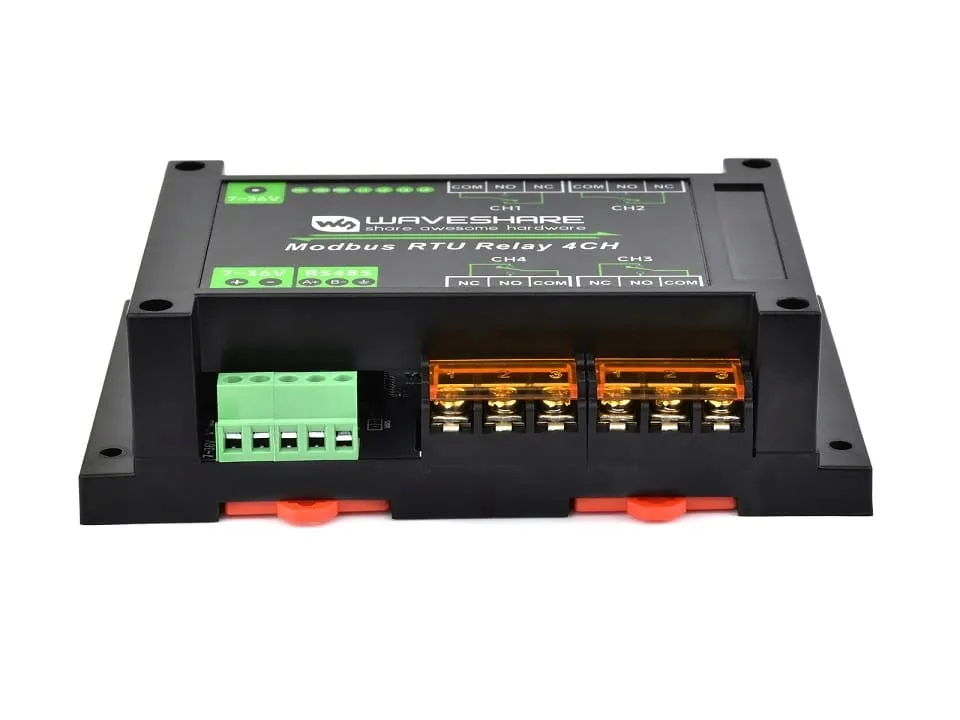

Przemysłowy Moduł Przekaźników 4-kanałowy RS485 – Modbus RTU, 30A, Obudowa na Szynę DIN

Profesjonalny moduł przekaźników 4-kanałowy z interfejsem RS485, oparty na protokole Modbus RTU. Dzięki izolacji zasilania, ochronie przed przepięciami i przeciążeniami oraz solidnej obudowie ABS montowanej na szynie DIN, idealnie sprawdzi się w zastosowaniach przemysłowych, wymagających niezawodnej komunikacji i dużych prądów załączanych.

Najważniejsze cechy:

• Komunikacja RS485 – obsługa protokołu Modbus RTU
• Konfigurowalny adres urządzenia (1~255), możliwość kaskadowania wielu modułów
• Funkcja krótkiego załączenia przekaźnika (flash-on/off) – automatyczne wyłączenie po czasie
• Szeroki zakres zasilania: 7V~36V z wbudowanym stabilizatorem
• Izolacja zasilania i sygnałów – ochrona i odporność na zakłócenia
• Wbudowany bezpiecznik samoresetujący, dioda TVS, optoizolacja
• Obsługuje wysokie prądy: do 30A (250V AC / 28V DC)
• Dedykowany sterownik przekaźników – z diodą zabezpieczającą przed przepięciami

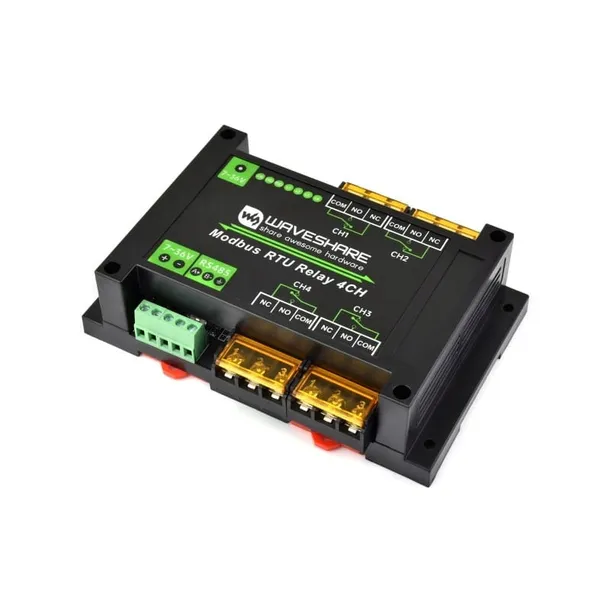

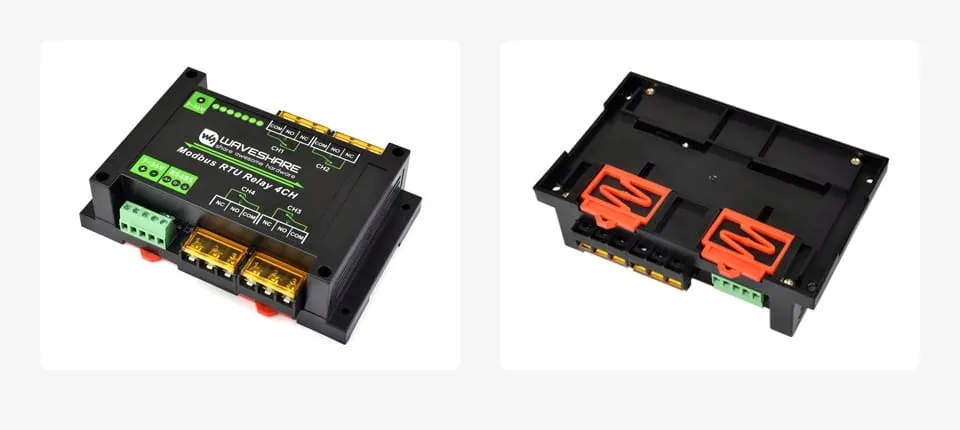

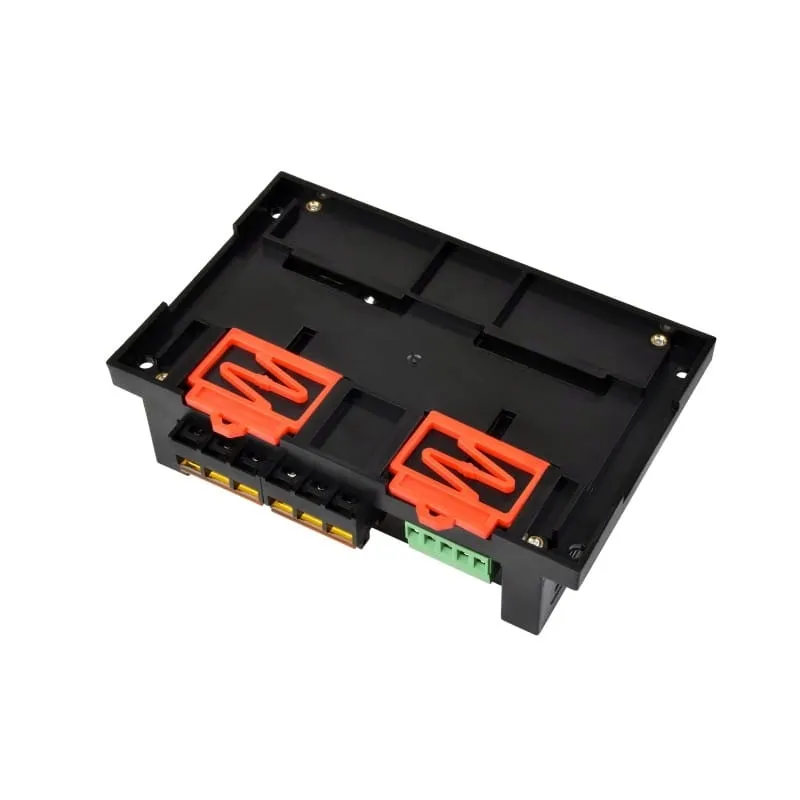

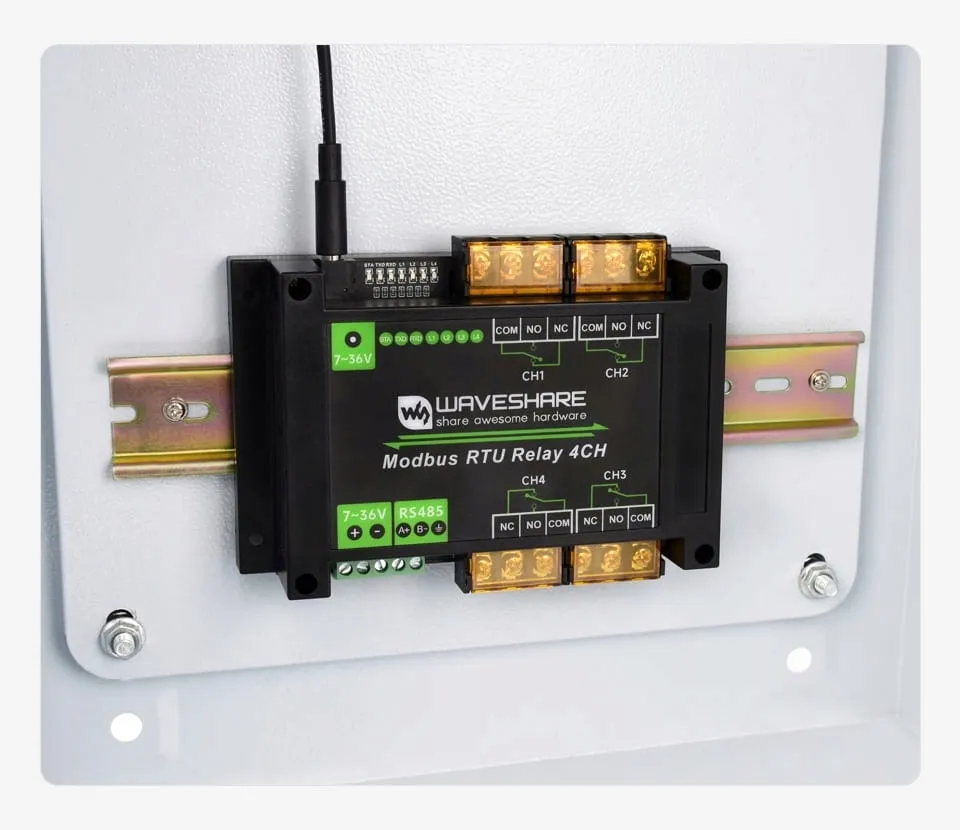

• Obudowa przemysłowa z tworzywa ABS – montaż na szynę DIN
• Trzy diody LED: zasilanie, transmisja TX, odbiór RX

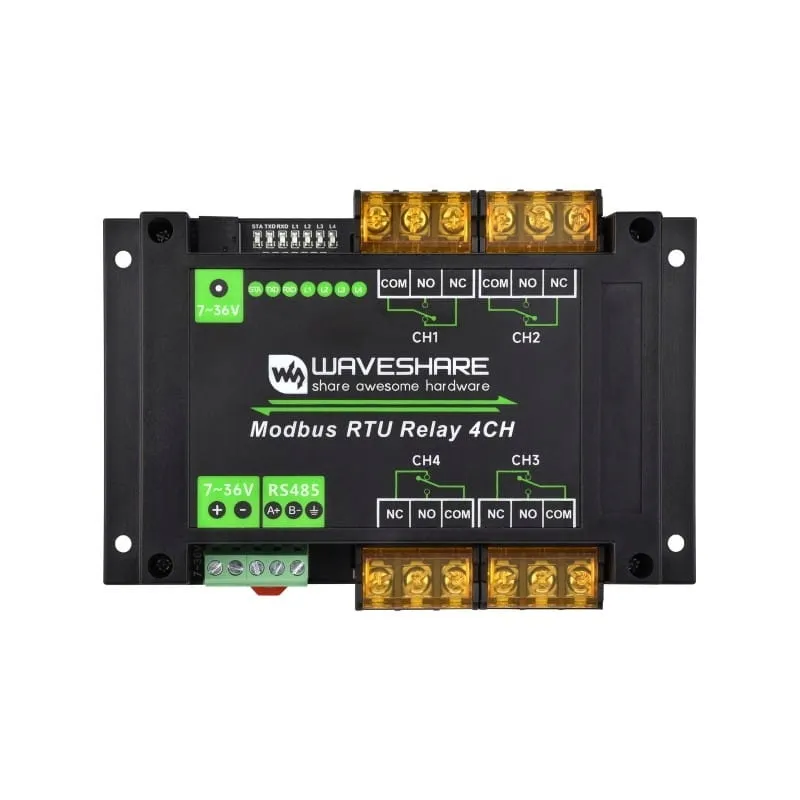

Interfejsy i wskaźniki

Diody LED umożliwiające łatwe monitorowanie stanu pracy urządzenia

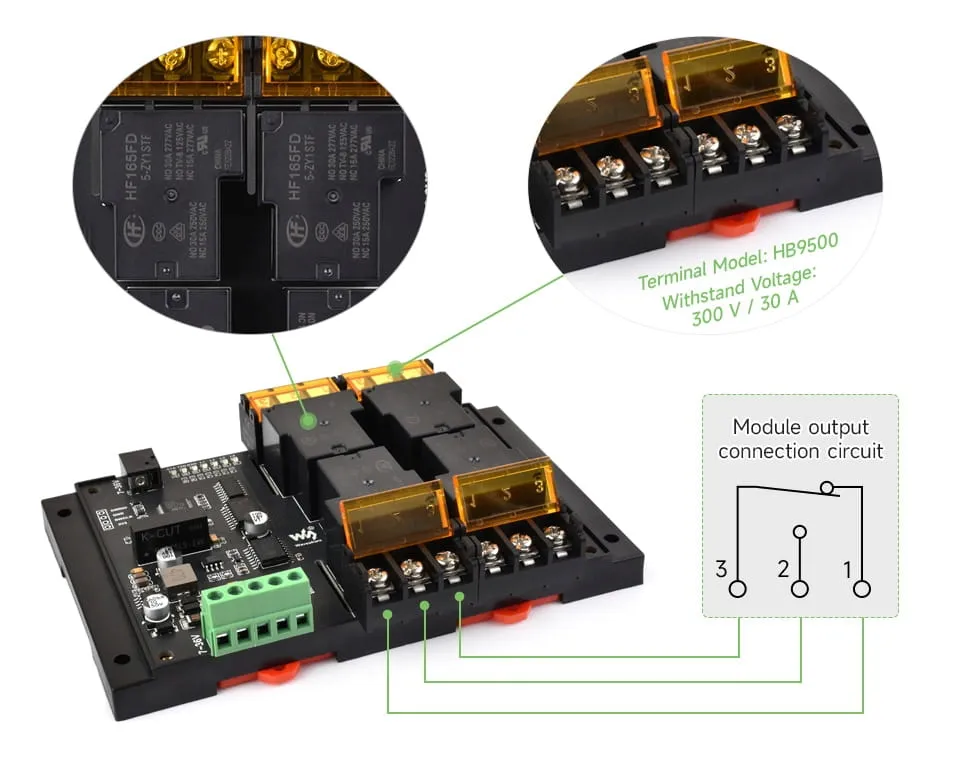

Zaciski Śrubowe na Wysoki Prąd

Przekaźnik 30A z wysokoprądowym obciążeniem, wysokiej jakości zaciski śrubowe z osłonami.

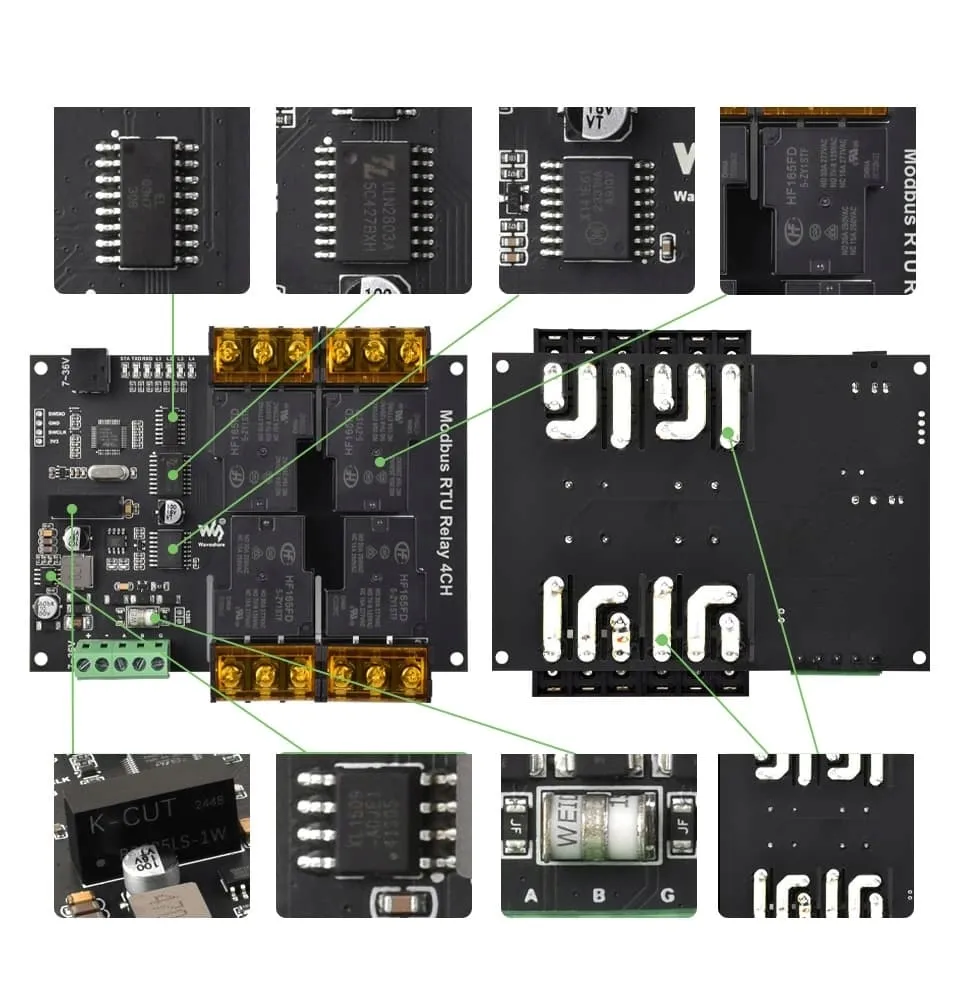

Wielopoziomowe zabezpieczenia

Dla bezpieczniejszego i bardziej niezawodnego użytkowania

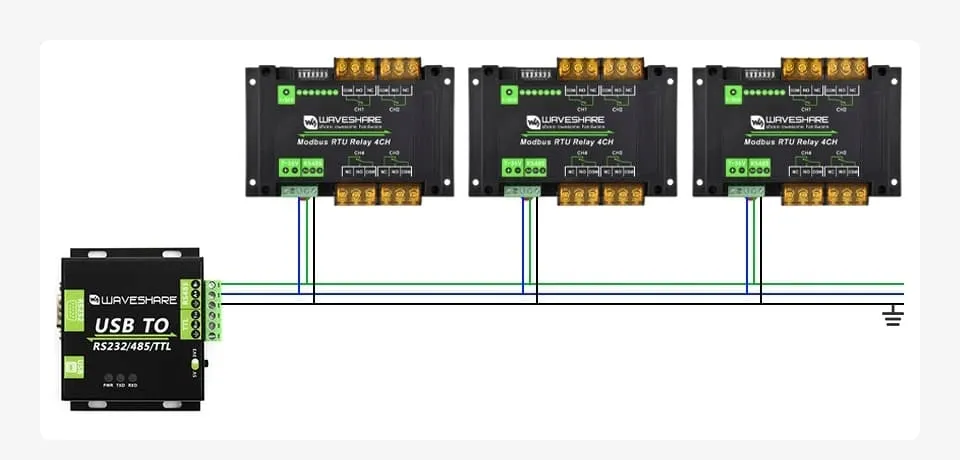

Komunikacja RS485

Konfigurowalny adres urządzenia (1–255), możliwość kaskadowego podłączenia wielu urządzeń na magistrali RS485

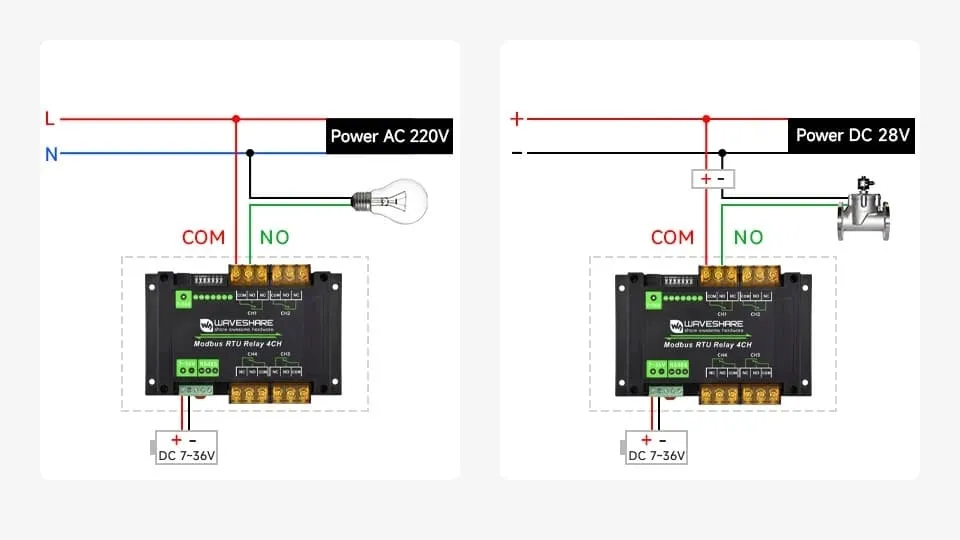

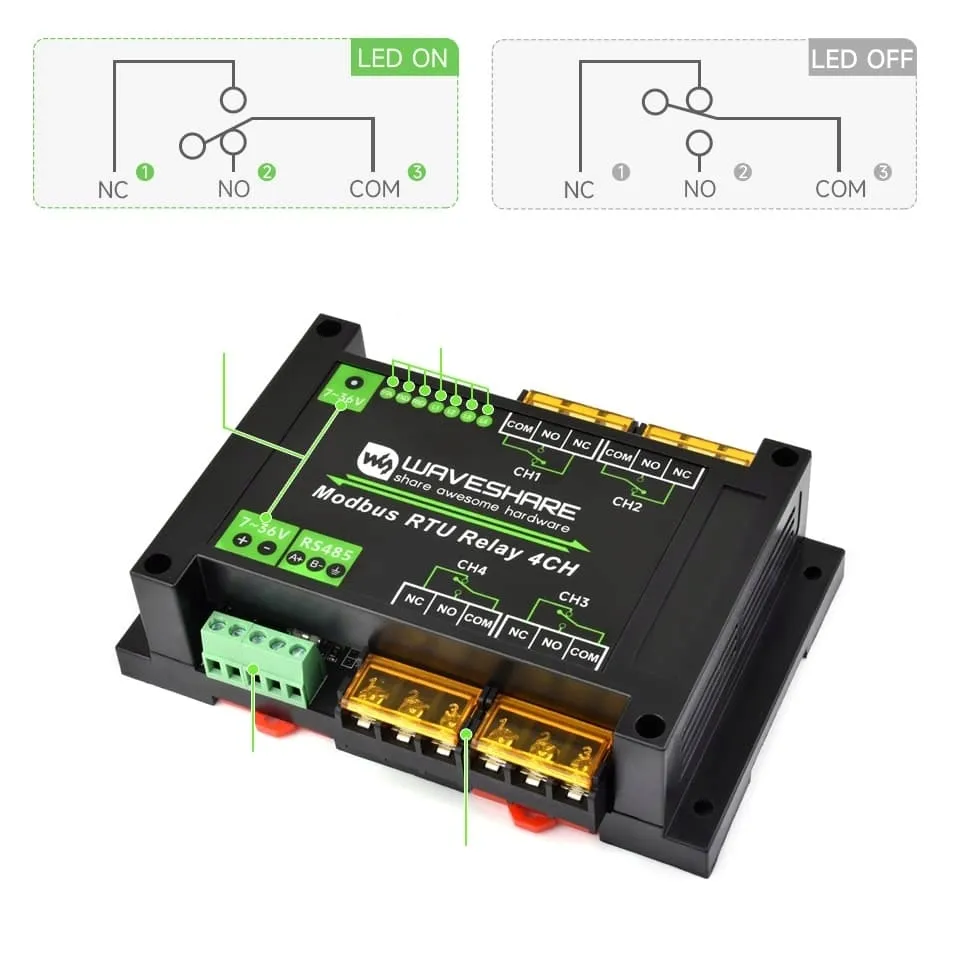

Połączenie przekaźnika

Obciążalność styków wbudowanego przekaźnika wynosi do 30A przy 250V AC lub 30A przy 28V DC

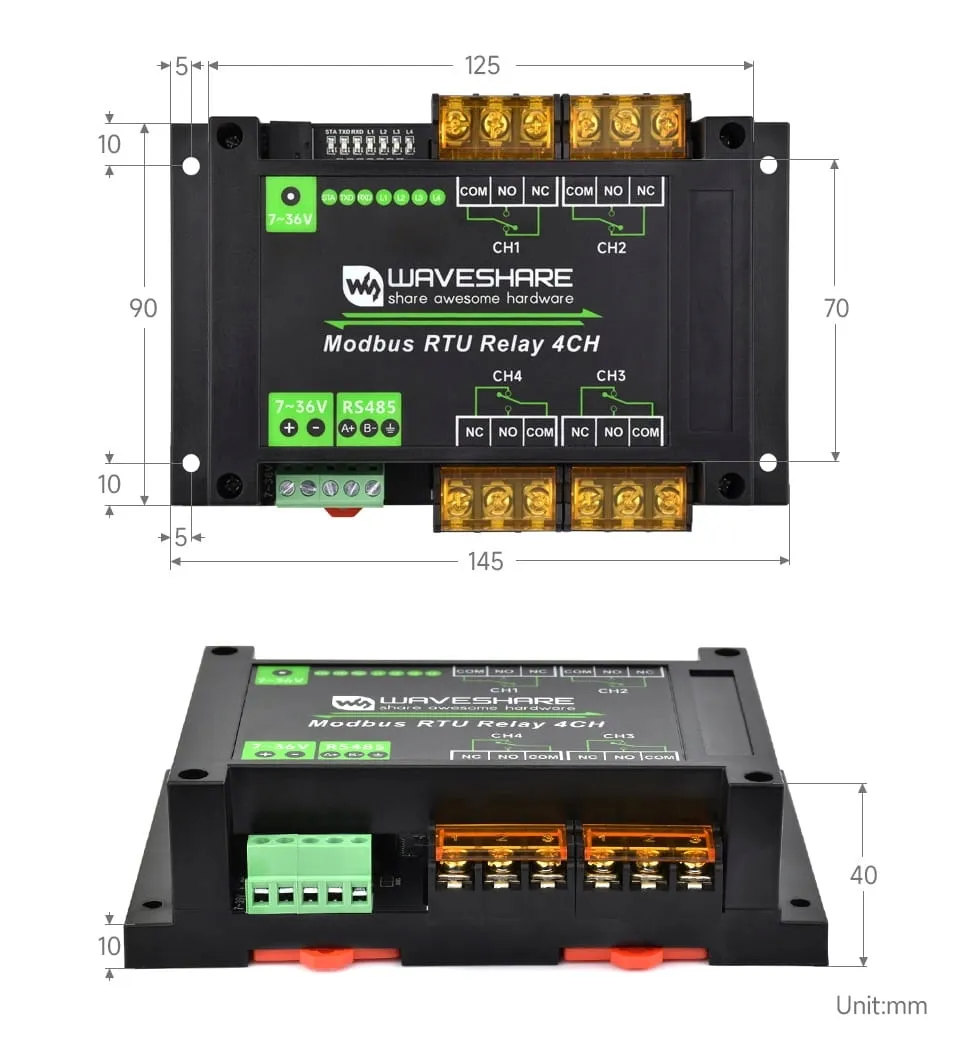

Wymiary

Specyfikacja techniczna:

• Zasilanie: 7V ~ 36V
• Interfejs: RS485
• Protokół: Modbus RTU
• Adres RS485: 1~255
• Ilość przekaźników: 4 kanały (1NO 1NC)
• Obciążenie styków: ≤30A 250V AC lub ≤30A 28V DC
• Szybkość transmisji: 4800–256000 bps
• Domyślny format: 9600, N, 8, 1
• Wskaźniki LED: STA (MCU), TXD, RXD
• Wymiary i montaż: Obudowa ABS, szyna DIN
• Masa: 0.278 kg
