Przekaźnik WaveShare Modbus RTU Relay (E)

Przemysłowy Moduł Przekaźników 8-kanałowy RS485 – Modbus RTU, 30A, Obudowa na Szynę DIN

Profesjonalny moduł przekaźników 8-kanałowy z interfejsem RS485, oparty na protokole Modbus RTU. Dzięki izolacji zasilania, ochronie przed przepięciami i przeciążeniami oraz solidnej obudowie ABS montowanej na szynie DIN, idealnie sprawdzi się w zastosowaniach przemysłowych, wymagających niezawodnej komunikacji i dużych prądów załączanych.

Najważniejsze cechy:

• Komunikacja RS485 – obsługa protokołu Modbus RTU
• Konfigurowalny adres urządzenia (1~255), możliwość kaskadowania wielu modułów
• Funkcja krótkiego załączenia przekaźnika (flash-on/off) – automatyczne wyłączenie po czasie
• Szeroki zakres zasilania: 7V~36V z wbudowanym stabilizatorem
• Izolacja zasilania i sygnałów – ochrona i odporność na zakłócenia
• Wbudowany bezpiecznik samoresetujący, dioda TVS, optoizolacja
• Obsługuje wysokie prądy: do 30A (250V AC / 28V DC)
• Dedykowany sterownik przekaźników – z diodą zabezpieczającą przed przepięciami

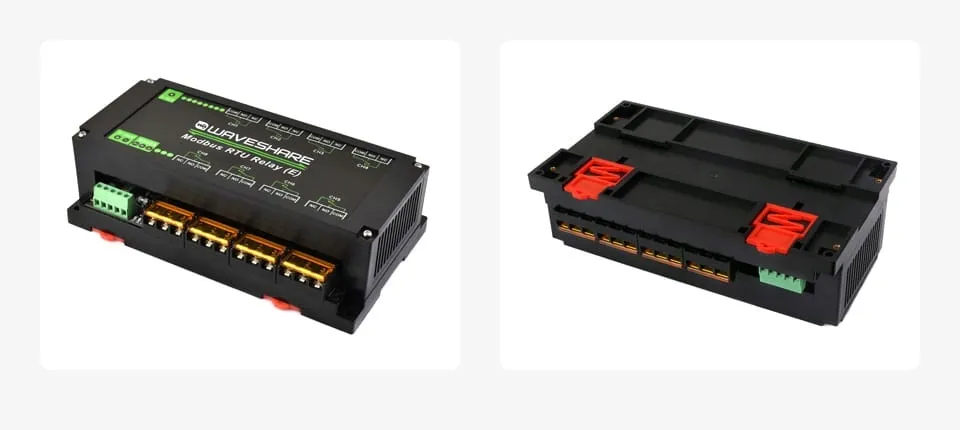

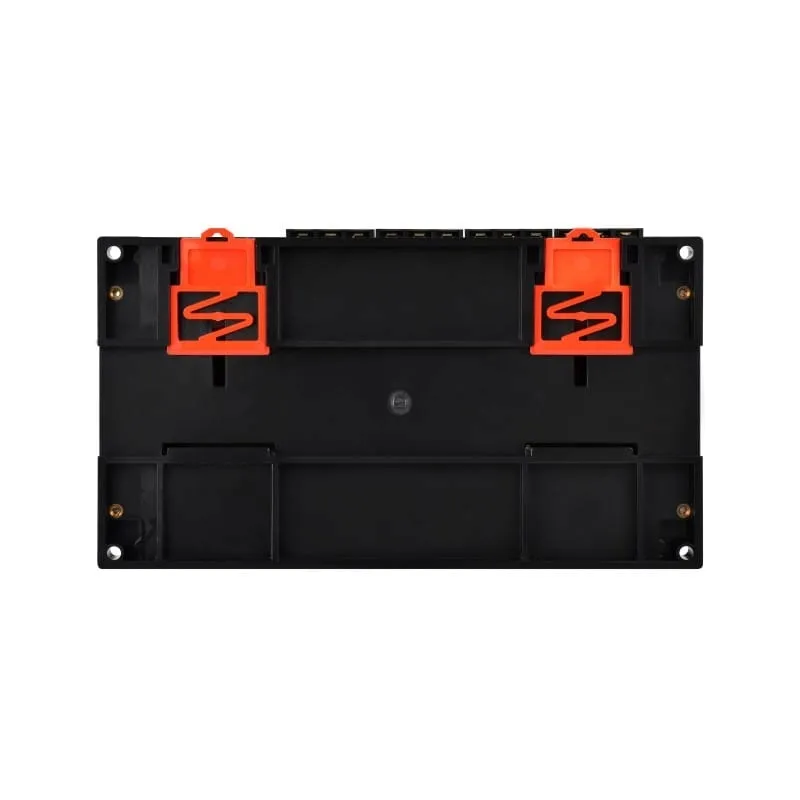

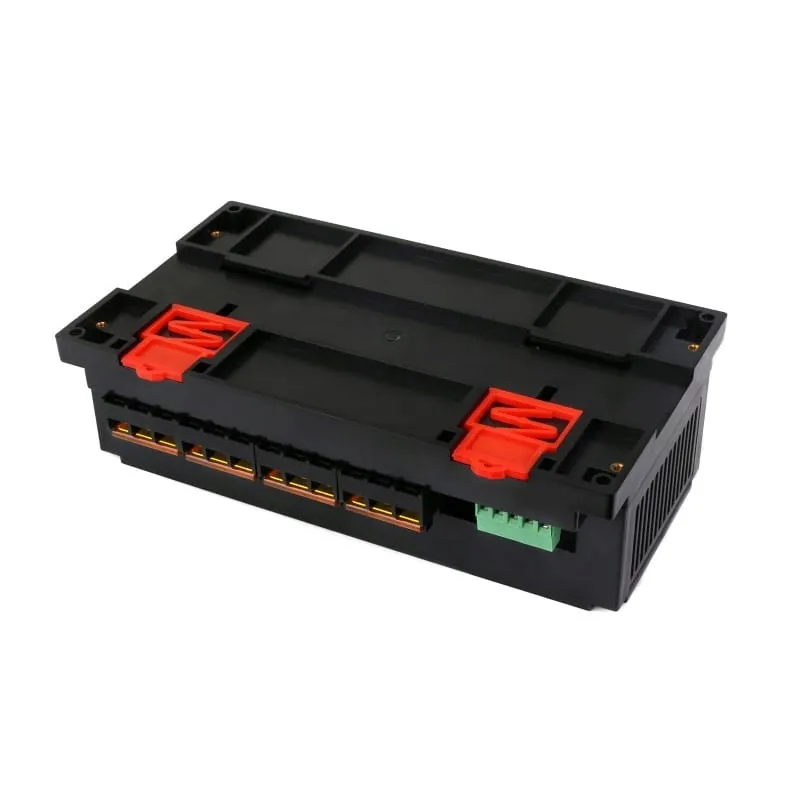

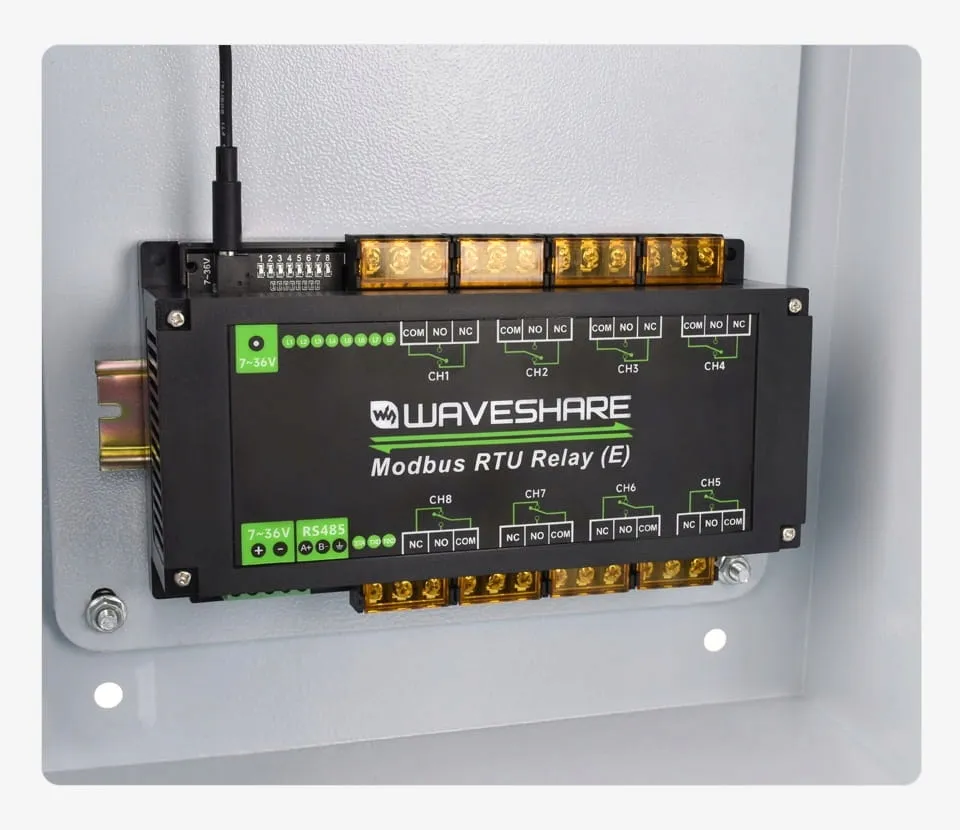

• Obudowa przemysłowa z tworzywa ABS – montaż na szynę DIN
• Trzy diody LED: zasilanie, transmisja TX, odbiór RX

Interfejsy i wskaźniki

Diody LED umożliwiające łatwe monitorowanie stanu pracy urządzenia

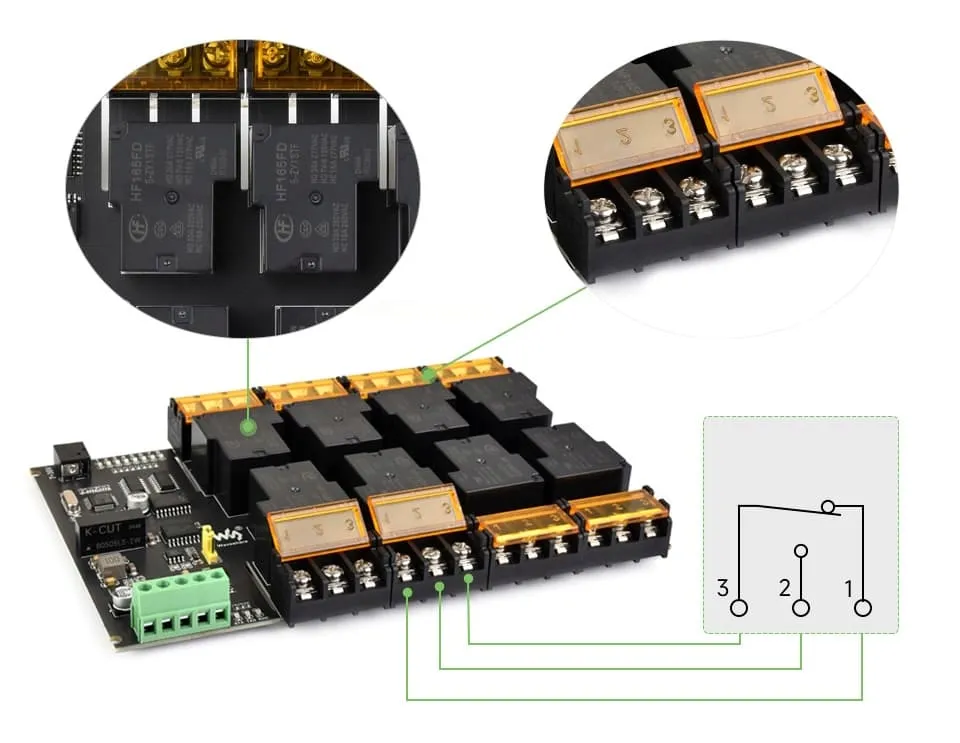

Zaciski Śrubowe na Wysoki Prąd

Przekaźnik 30A z wysokoprądowym obciążeniem, wysokiej jakości zaciski śrubowe z osłonami.

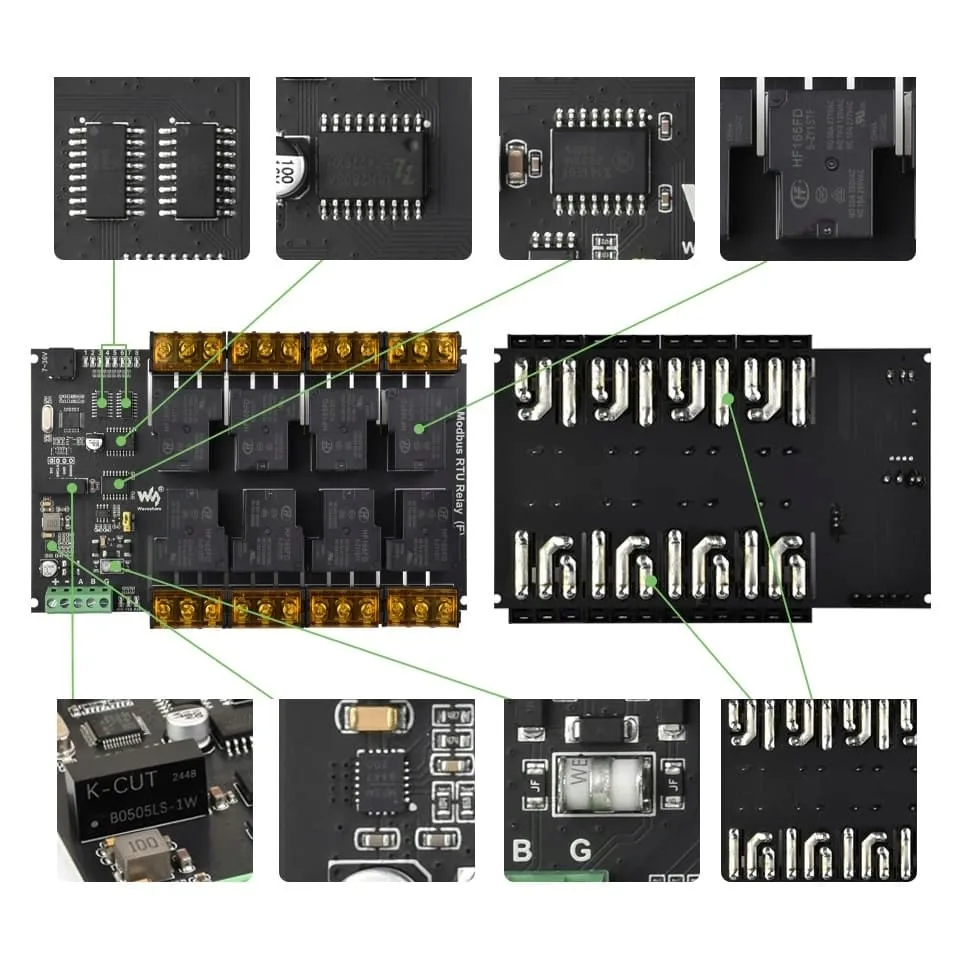

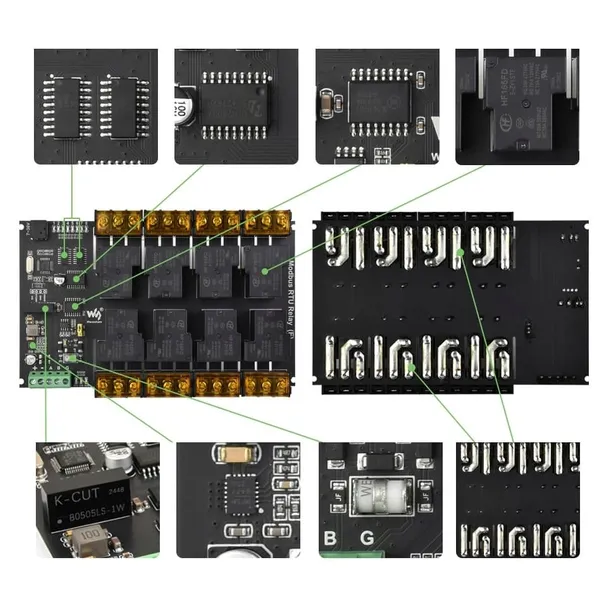

Wielopoziomowe zabezpieczenia

Dla bezpieczniejszego i bardziej niezawodnego użytkowania.

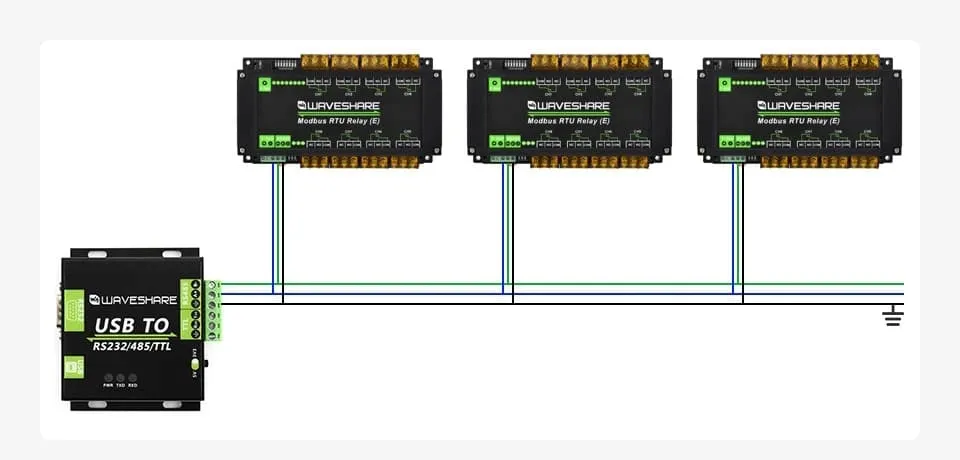

Komunikacja RS485

Konfigurowalny adres urządzenia (1–255), możliwość kaskadowego podłączenia wielu urządzeń na magistrali RS485.

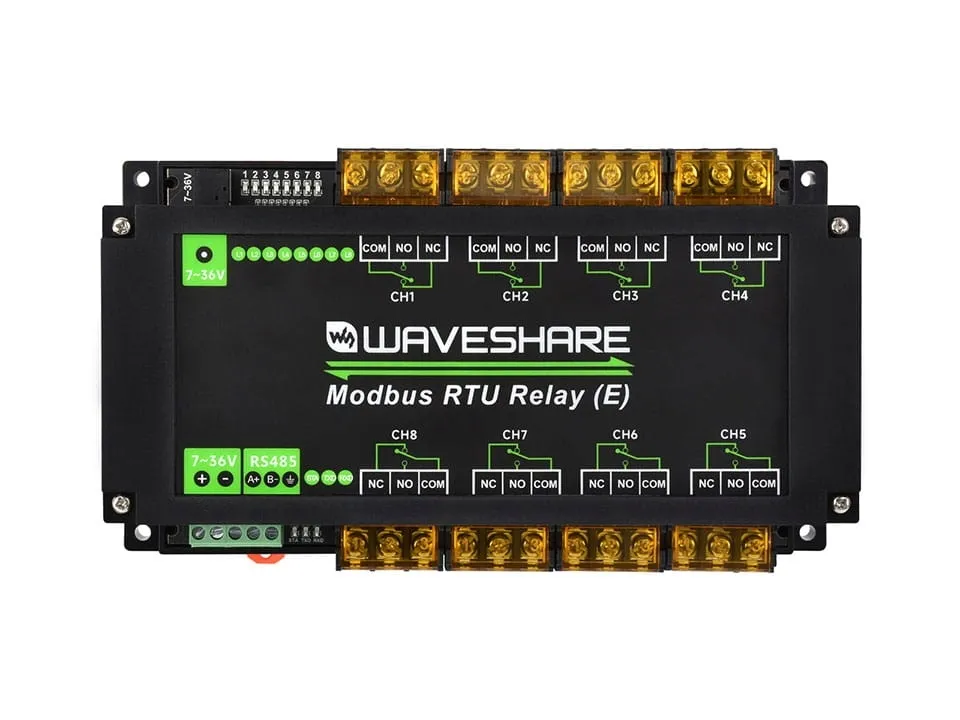

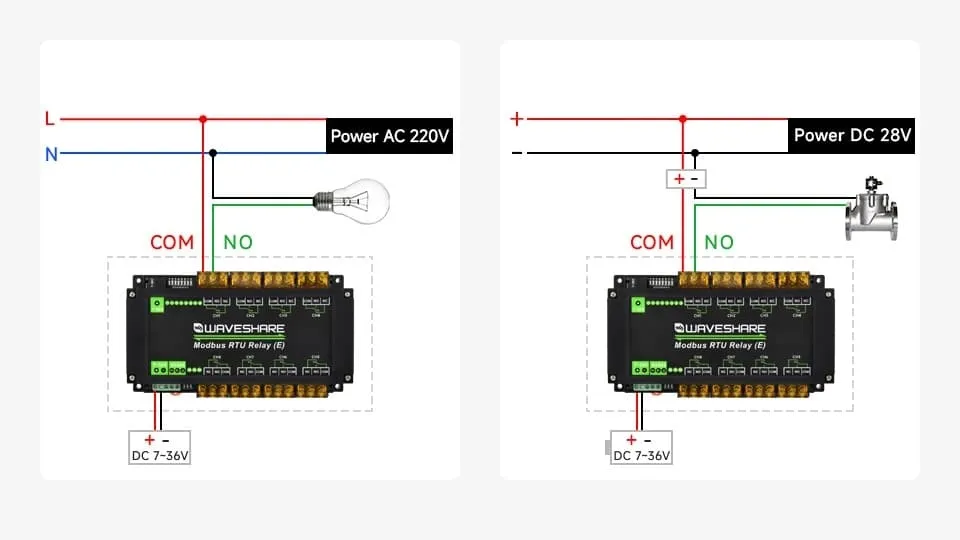

Połączenie przekaźnika

Obciążalność styków wbudowanego przekaźnika wynosi do 30A przy 250V AC lub 30A przy 28V DC.

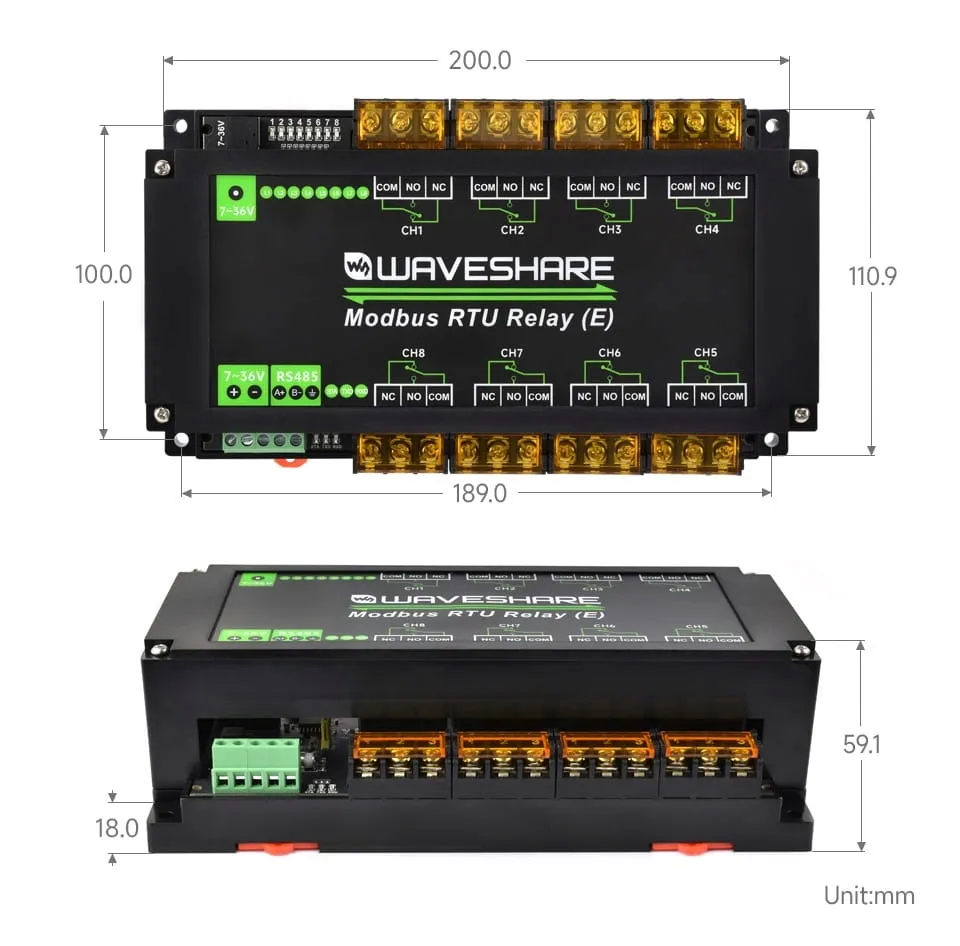

Wymiary

Specyfikacja techniczna:

• Zasilanie: 7V ~ 36V
• Interfejs: RS485
• Protokół: Modbus RTU
• Adres RS485: 1~255
• Ilość przekaźników: 8 (1NO 1NC)
• Obciążenie styków: ≤30A 250V AC lub ≤30A 28V DC
• Szybkość transmisji: 4800–256000 bps
• Domyślny format: 9600, N, 8, 1
• Wskaźniki LED: STA (MCU), TXD, RXD
• Wymiary i montaż: Obudowa ABS, szyna DIN
• Masa: 0.278 kg

Zawartość zestawu

1. Modbus RTU Relay 8CH ×1

Dla wygodnych testów polecamy również konwertery USB to RS485

Wiki: Modbus_RTU_Relay_(E)
