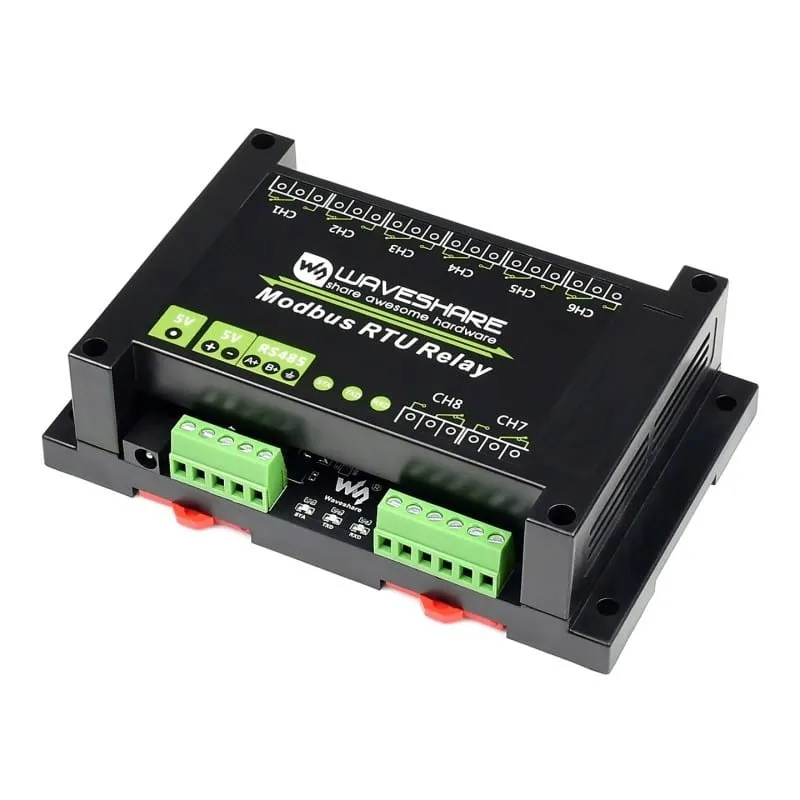

Przekaźnik WaveShare Modbus RTU Relay (EN)

Przemysłowy 8-kanałowy moduł z przekaźnikami sterowany przez magistralę RS485 protokół Modbus RTU.

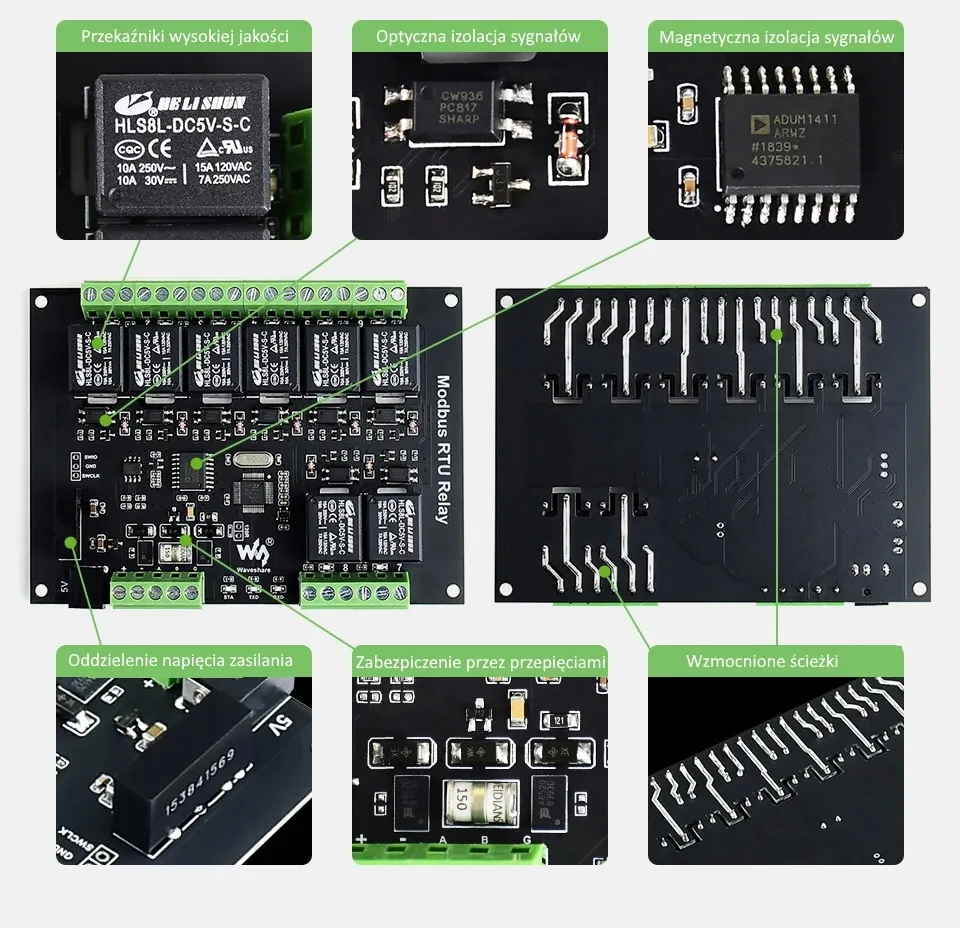

Modbus RTU posiada wbudowane obwody ochronne, takie jak izolacja zasilania, izolacja magnetyczna, dioda TVS itp. Całość została zamknięta w estetycznej obudowie z materiału ABS.

Funkcje modułu Modbus RTU Relay:

• Konfigurowalny adres (1~255)
• Wbudowana funkcja flash-on, flash-off function umożliwiająca włączenie i automatyczne wyłączenie przekaźnika po ustalonym czasie
• Wbudowane układy izolacji sygnałów oraz transoptory do sterownia przekaźnikami
• Moduł został zabezpieczony przed przepięciami, wyładowaniami elektrostatycznymi itp. za pomocą diody TVS
• Zabezpieczenie przed odwrotnym podłączeniem zasilania
• Wysokiej jakości przekaźniki o dopuszczalnej obciążalności ≤10A 250VAC/30VDC
• Obudowa posiada uchwyty umożliwiające montaż na szynie DIN
• 3 LED, wskazujące status oraz komunikację

Możliwe zastosowania modułu Modbus RTU Relay:

Specyfikacja Modułu:

• Napięcie zasilania: 5V DC
• Interfejs komunikacyjny: RS485
• Protokół komunikacyjny: Standard Modbus RTU
• Konfigurowalny adres na magistrali: 1~255
• Prędkość komunikacji Baundrate domyślna (9600, N, 8, 1) dostępne: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Ilość przekaźników: 8

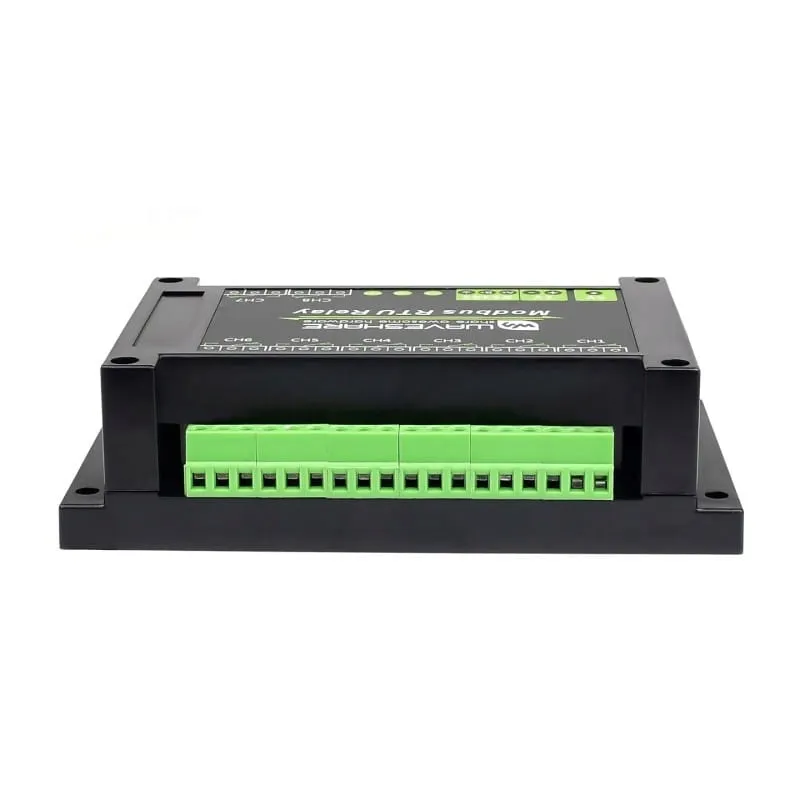

• Wyprowadzone styki przekaźników: NO NC COM
• Zabezpieczenie magistrali RS485 ESD
• Miejsce na wlutowanie rezystora 120Ω

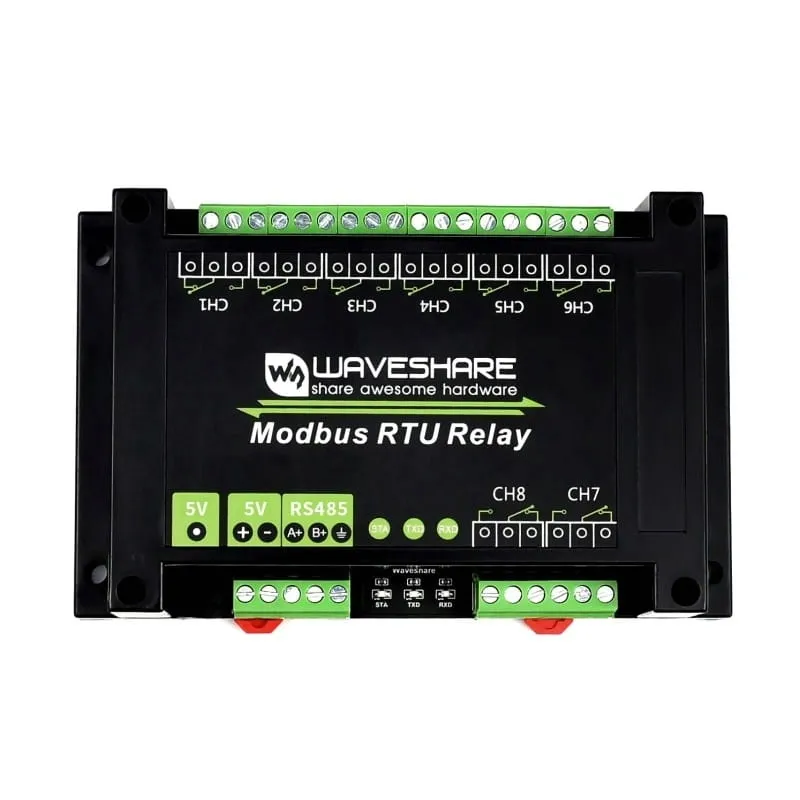

• Wskaźniki LED: Status, RXD,TXD

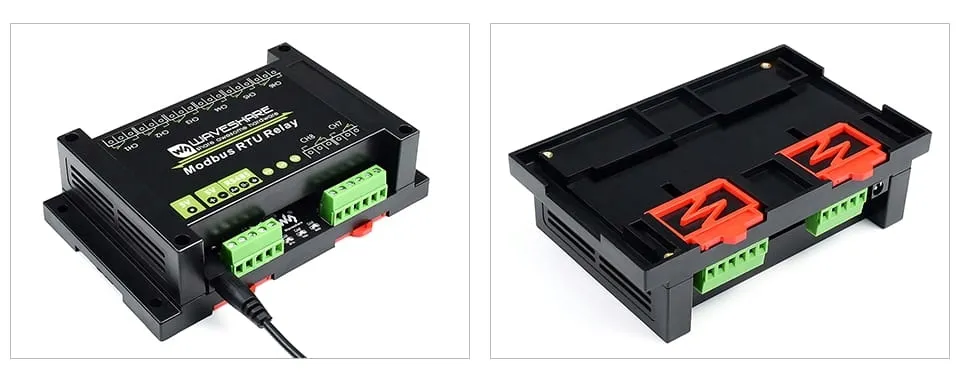

Obudowa modułu została wykonana z materiału ABS oraz posiada zaczepy umożliwiające łatwy montaż na szynie DIN.

Komunikacja z modułami za pomocą magistrali RS485, zapewnia spore odległości oraz stabilność i pewność sterowania.

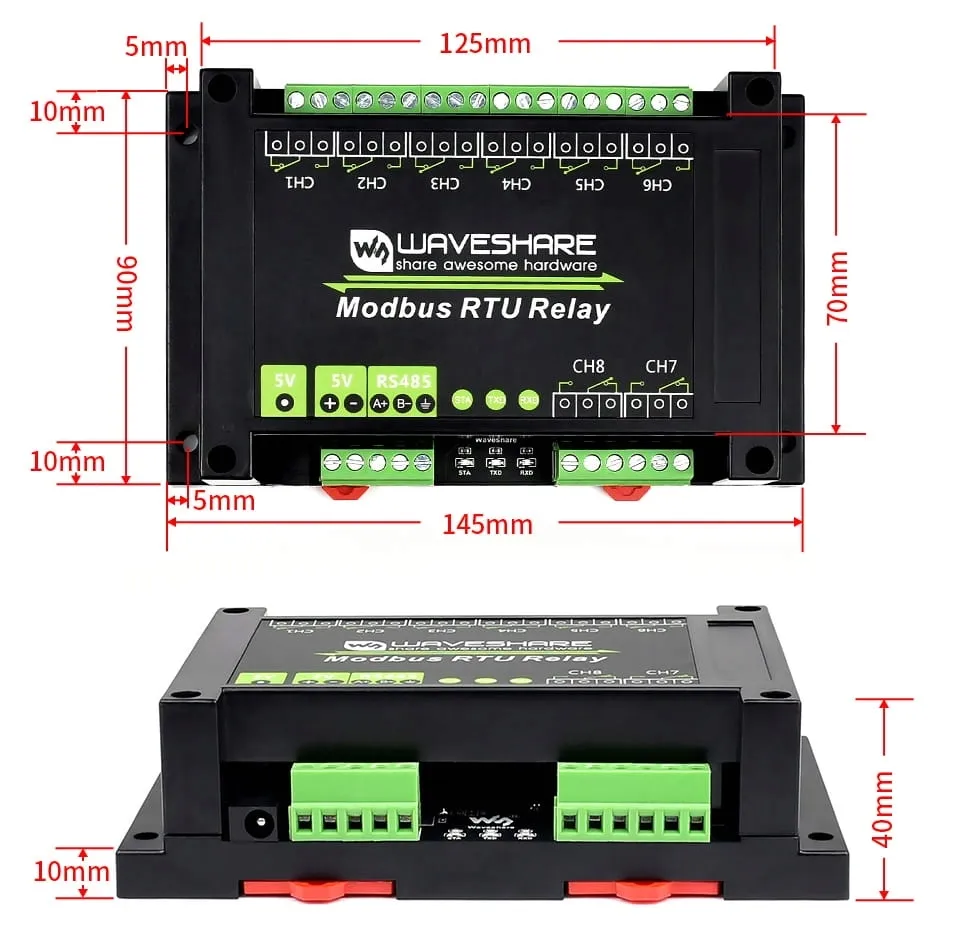

Sposób podłączenia zasilania oraz odbiorników do modułów: Wymiary modułu:

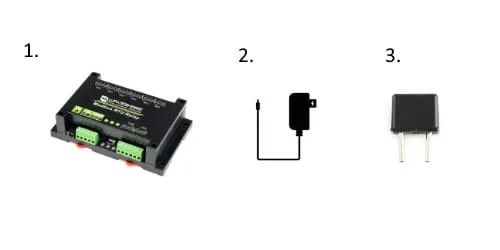

1. Moduł z 8 przekaźnikami sterowany RS485
2. Zasilacz
3. Adapter EU

Przykłady obsługi oraz opis komend służących do sterowania modułem dostępne są na stronie:

Modbus_RTU_Relay

Polska instrukcja dostępna jest na naszym blogu:

• RTU_Modbus_RS485_USB

Producent udostępnił również dema dla Arduino, STM32, Raspberry Pi.
