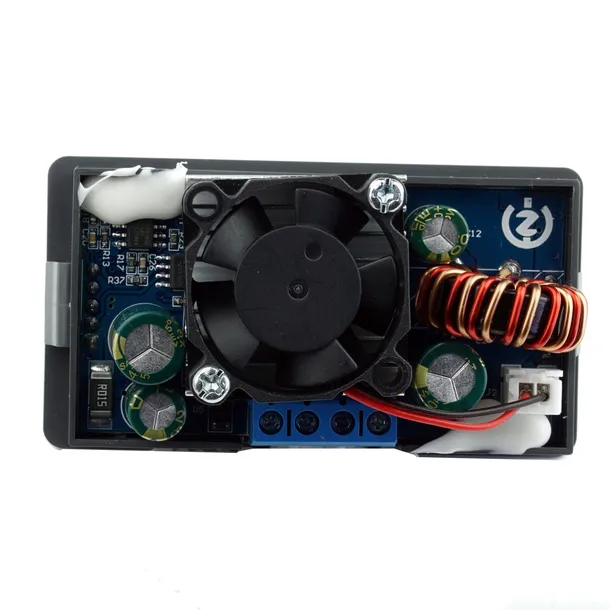

Przetwornica Elektroweb C-088

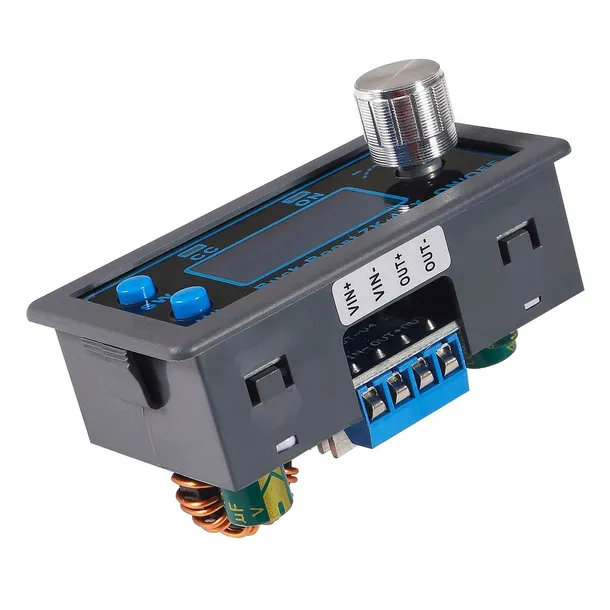

Przetwornica typu buck-boost mogąca zarówno obniżyć jak i podwyższyć napięcie względem wejściowego. Dostajemy możliwość regulacji napięcia na wyjściu od 0.6V do 36V, podpięte urządzenie może pobierać do 80W, a maksymalny prąd nie może przekraczać 5A. Aktywne chłodzenie zapewnia stabilną i bezpieczną pracę, wentylator sam załącza się gdy temperatura modułu przekroczy 50°C/

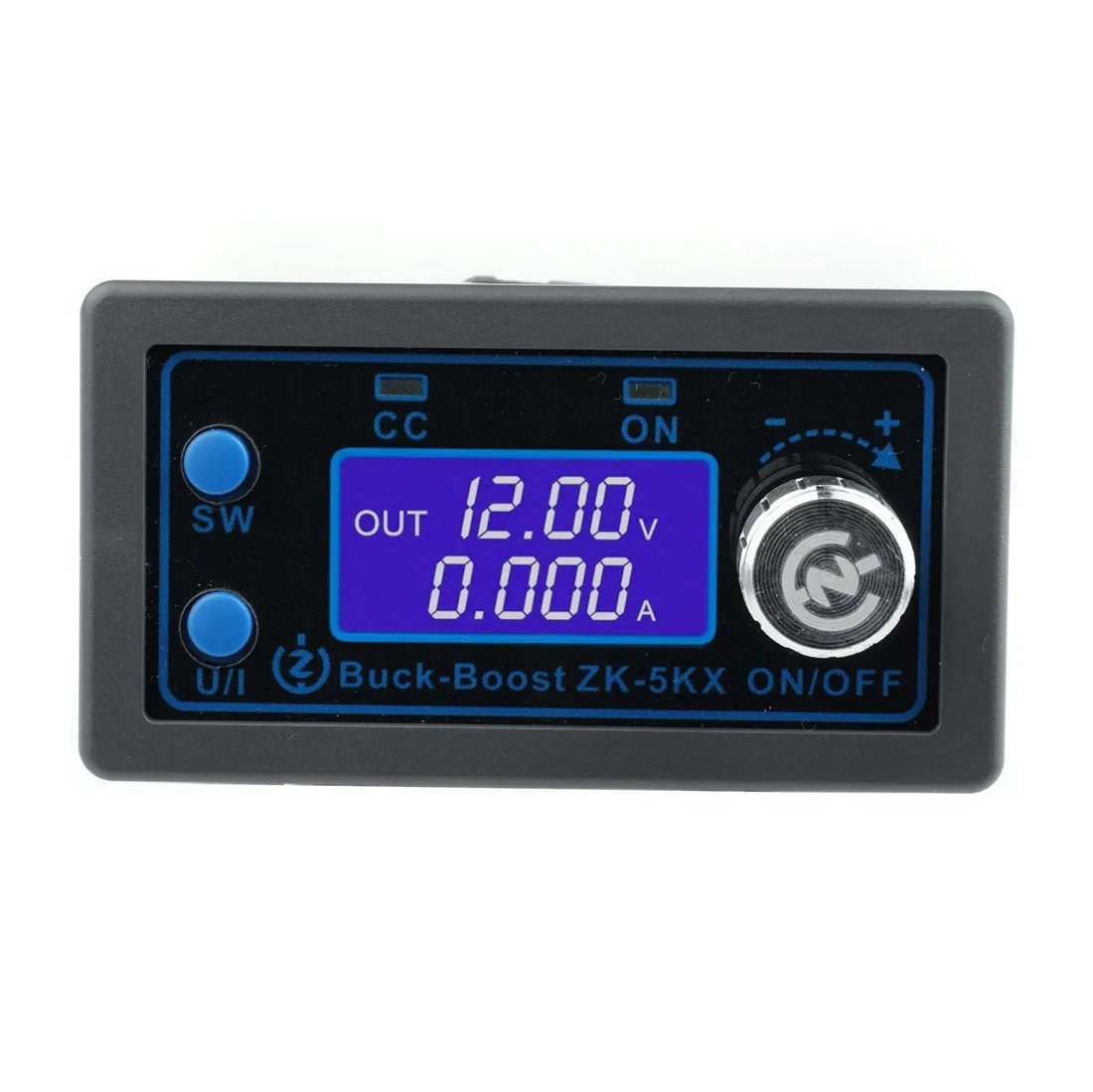

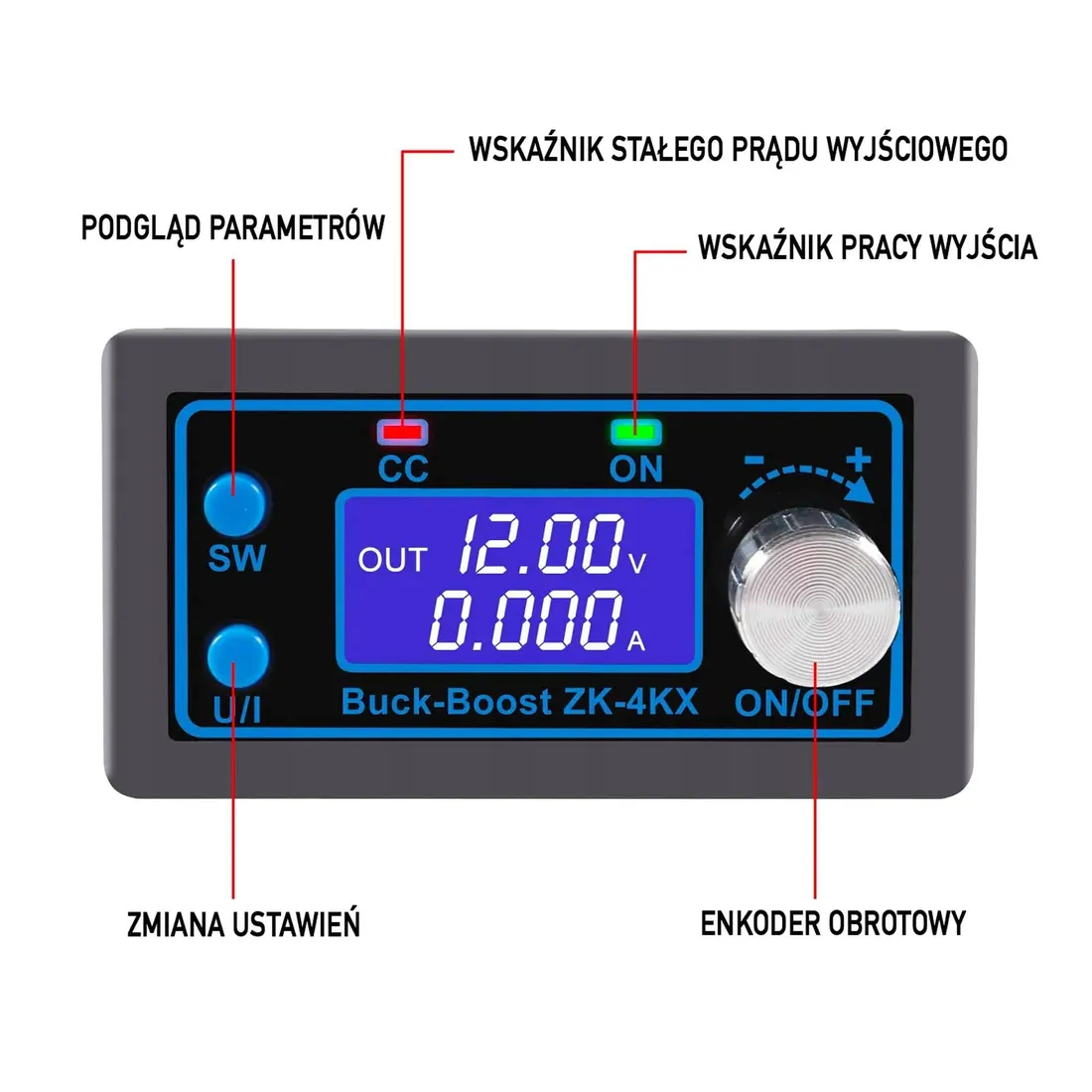

Interfejs pozwala nam na zmianę wyświetlanych danych między: natężeniem prądu (A), mocą (W), amperogodzinami (Ah), czas pracy (h).

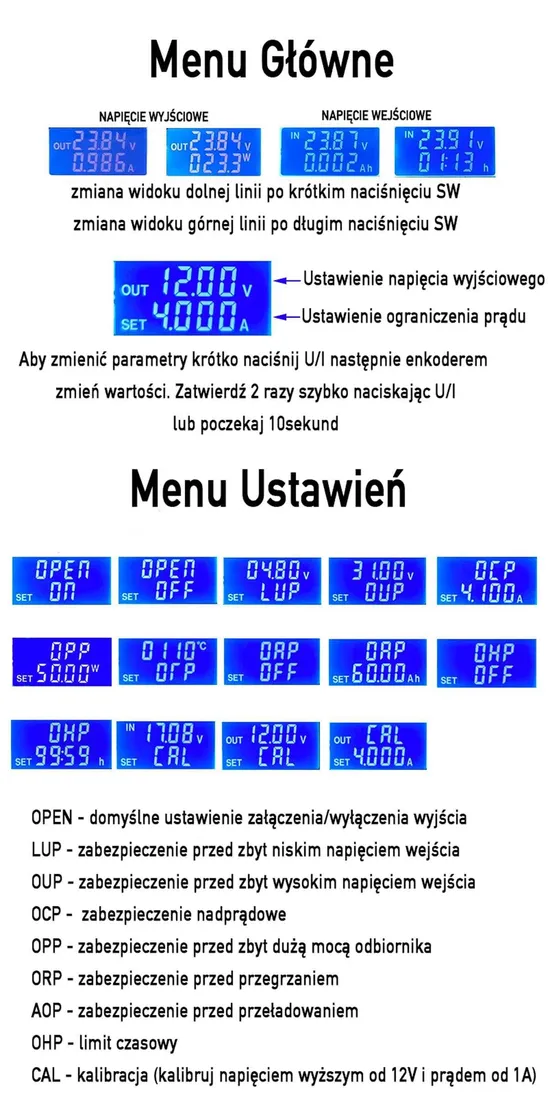

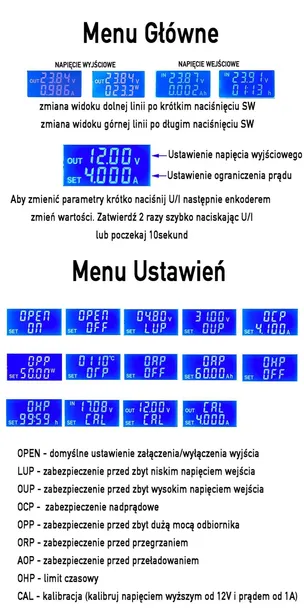

W menu ustawień uzyskujemy możliwość zmiany nastawy napięcia wyjściowego, ograniczenia prądu, domyślnego włączenia/wyłączenia wyjścia.

Dostajemy też możliwość ustawień parametrów ochronnych takich jak: zabezpieczenie pod i nadnapięciowe, próg zabezpieczenia nadprądowego, próg zabezpieczenia przed przekroczeniem mocy, zabezpieczenie przed przeładowaniem oraz ograniczenie czasu pracy.

Jeśli wskazania modułu nie są dla nas dość dokładne istnieje możliwość przeprowadzenia kalibracji zarówno dla wskazywanego napięcia jak i natężenia.

Ta przetwornica do bardzo funkcjonalny budżetowy moduł pozwalający kontrolować zasilanie z dużą dokładnością, może posłużyć również jako ładowarka, czy tester pojemności ogniwa udostępniając ilość Ah podczas ładowania. Jeśli będziemy zasilać go np. z akumulatora ustawienie zabezpieczenia podnapięciowego pozwoli uchronić nasz akumulator przed nadmiernym rozładowaniem. Z powodzeniem może zastąpić droższe zasilacze laboratoryjne w przypadku mniej wymagających użytkowników.

Ważne:

• Nie można zwierać wejścia IN- z wyjściem OUT-
• upewnij się że podłączone obciążenie nie przekracza możliwości przetwornicy
• jeśli chcemy aby przetwornica pracowała z pełną mocą napięcie wejściowe musi wynosić  minimum 8V - poniżej maksymalna moc wynosi 15W
• 5A to obciążenie maksymalne, ale jego maksymalną wartość należy rozpatrywać przez pryzmat maksymalnej dopuszczalnej mocy 80W czyli dla napięcia 32V mamy: 80:17=2.5A

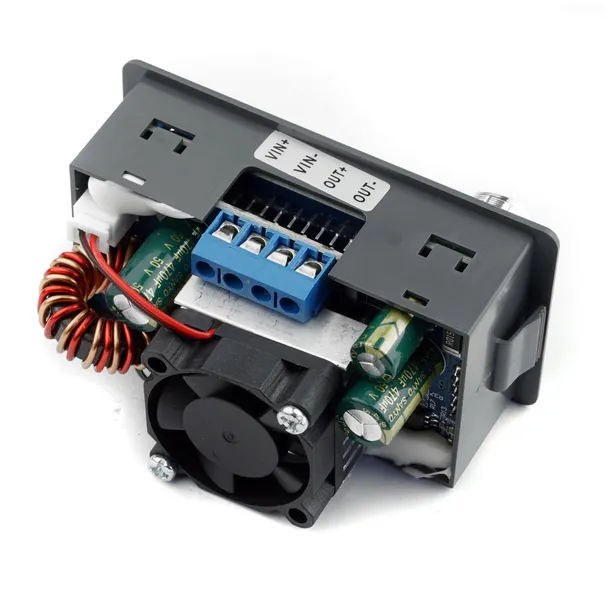

• Moduł może stabilnie i długo pracować przy natężeniu 4A, posiada aktywne chłodzenie przy ponad 50°C automatycznie załącza się wentylator
• Kalibrację należy przeprowadzać z napięciem od 12V i prądu od 1A dla najlepszej skuteczności.

Specyfikacja:

• Model: 5KX
• Napięcie wejściowe: od 5V do 30V DC
• Napięcie wyjściowe: od 0.5V do 30V DC
• Maksymalny prąd wyjściowy: 4A praca ciągła, 5A praca krótka
• Maksymalna moc wyjściowa: 80W
• Rozdzielczość wyświetlania napięcia: 0.01V
• Rozdzielczość wyświetlania natężenia: 0.001A
• Wyświetlacz: LCD z niebieskim podświetleniem
• Diody sygnalizacyjne pracę
• Wydajność konwersji: około 88%
• Soft start: TAK

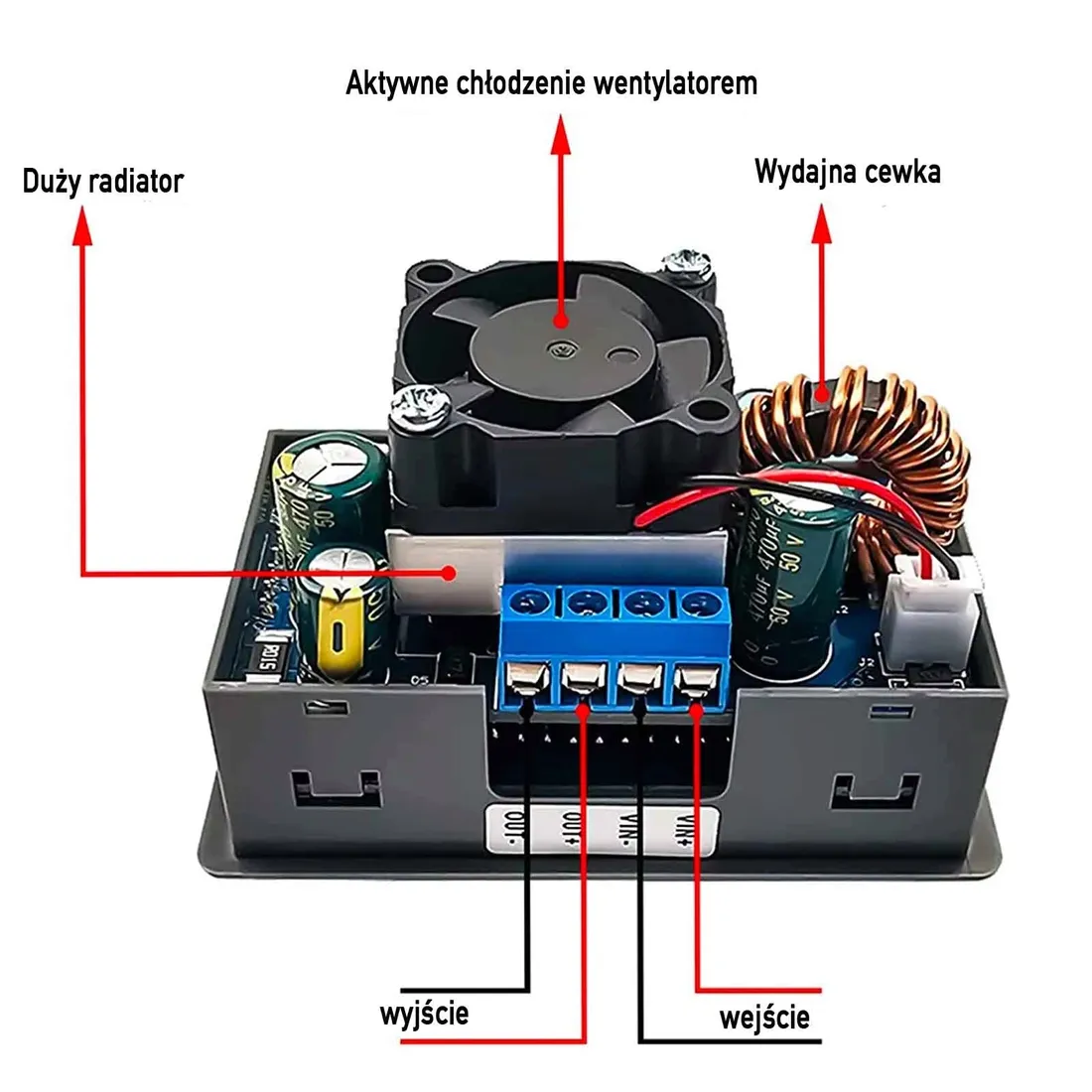

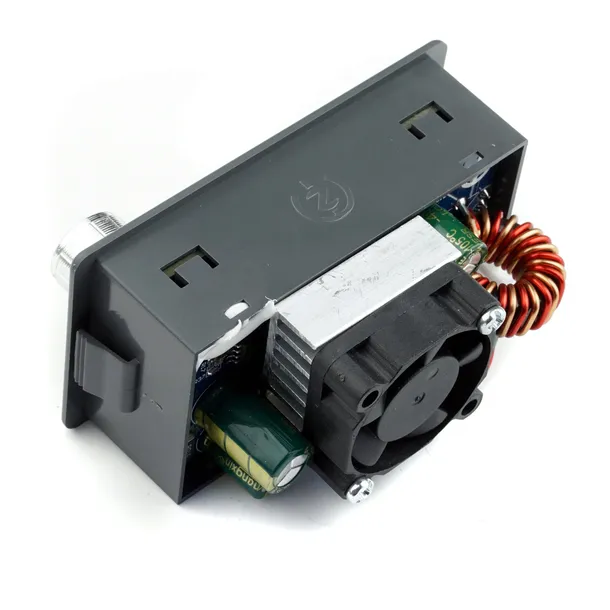

• Chłodzenie: aktywne, przy ponad 50°C wentylator sam się załączy
• Wbudowane mechanizmy ochrony: przed odwrotną polaryzacją, przed cofaniem się napięcia, przed przegrzaniem, przeciwprzeciążeniowe
• Częstotliwość robocza: 120KHZ
• Wymiary: 79mm x 43mm x 26mm

Przetwornica step-up/down buck-boost 0.6-36V 5A 80W
