DC/DC converter 35W - moduł przetwornicy DC/DC 35W

Przetwornica napięcia DC 0,5V- 32V 3A 35W

Automatyczna przetwornica Fnirsi napięcia DC/DC typu Boost Buck pozwala użytkownikowi z dużą precyzją ustawić napięcie wyjściowe. Wartość napięcia wyjściowego jest na wyjściu stabilizowana tzn. bez względu na zmiany wartości napięcia wejściowego Uwe w zakresie od 7V do32V wartość napięcia Uwy jest utrzymywana na stałym poziomie wcześniej ustawionym przez użytkownika.

Oferowana przetwornica napięcia posiada kolorowy wyświetlacz LCD z pomiarem napięcie Uwe i Uwy, prądu wyjściowego, obioru mocy i termometrem. Dzięki temu obsługa przetwornicy jest bardzo prosta i praktycznie nie wymaga do ustawień i konfiguracji żadnych dodatkowych mierników lub multimetrów.

DC DC Automatic Boost/Buck Converter CC CV Power Module 0.5-30V 3A 35W/4A 50W Adjustable Regulated power supply Voltmeter

przetwornica napięcia, przetwornica DC, impulsowa przetwornica napięcia, regulowany zasilacz, zasilacz z regulacją,

dane techniczne:

• automatyczna impulsowa przetwornica napięcia DC-DC produkcji Fnirsi
• moduł impulsowej przetwornicy napięcia DC Boost Buck

  połączenie funkcji:

  ► step up - podwyższająca napięcie

  ► step down - obniżająca napięcie

  ► przetwornica automatyczne - stabilizująca napięcie wyjściowe bez względu na zmiany napięcie wejściowego

• zakres napięcia wejściowego: od 7V do 32V

• kolorowy wielofunkcyjny wyświetlacz LCD

  ► każdy parametr wyświetlany w innym kolorze

  ► woltomierz, amperomierz, watomierz, termometr

• zakres regulacji napięcia wyjściowego:

  ► od 0,5V do 32V

  przy napięciu poniżej 1,8V na wyjściu dostępna mała moc

  ► rozdzielczość regulacji napięcia: 0,01V = 10mV

  ► CV potencjometr do płynnej regulacji napięcia

• prąd wyjściowy: do 3A

  ► rozdzielczość regulacji prądu: 0,001A = 1mA

  ► CC potencjometr do płynnej regulacji prądu

• moc wyjściowa: do 35W
• chłodzenia: pasywne
• zaciski wejściowe i wyjściowe:

  ► ARK-2 - terminal block

  ► do przykręcenia przewodów - bez konieczności lutowania

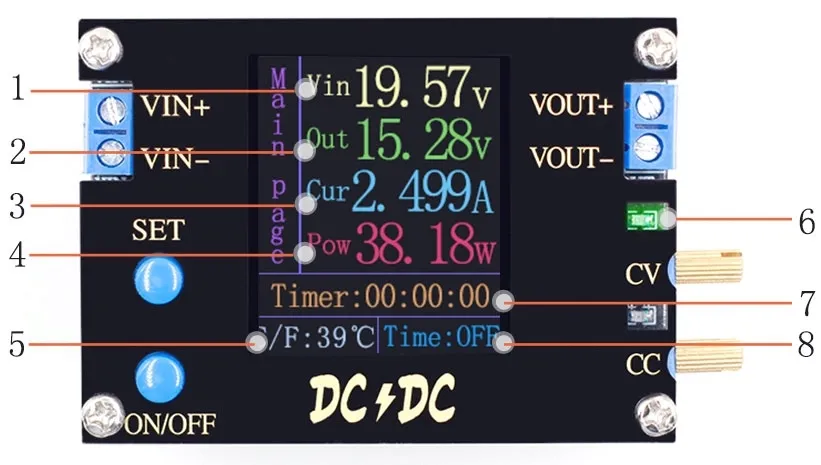

1. Vin - woltomierz napięcia wejściowego - pomiar z rozdzielczością 0,01V
2. Out - woltomierz napięcia wyjściowego - pomiar z rozdzielczością 0,01V - wskazuje ustawioną wartość potencjometrem CV
3. Cur - amperomierz wyjściowy  - pomiar z rozdzielczością 0,001A
4. Pow - watomierz wyjścia - pomiar z rozdzielczością 0,01W
5. C/F: wartość temperatury (można ustawić jednostkę)
6. wskaźnik LED stanu wyjścia:

   dioda LED nie świeci: wyjście wyłączone

   zielony kolor: praca w trybie CV stabilizacji napięcia wyjściowego - wyjście włączone

   czerwony kolor: praca w trybie CC ograniczenia prądowego - wyjście włączone

7. Timmer: wartość czasu odliczania timmer-a godzina:minuty:sekundy
8. Time: timmer - układ czasowy - opóźnione wyłaczeni: ON/OFF włączone/wyłączone

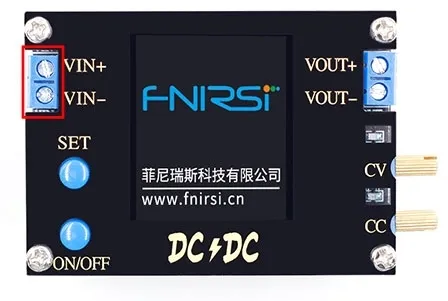

Układ wejściowy posiada zabezpieczenie przed niewłaściwą polaryzacją,  niewłaściwe odwrotne podłączenie napięcia wejściowego nie uszkodzi przetwornicy. Wyjście przetwornicy zapobiegające przepływowi wstecznemu, nie ma potrzeby dodawania diody przeciw zwrotnej podczas ładowania akumulatora.

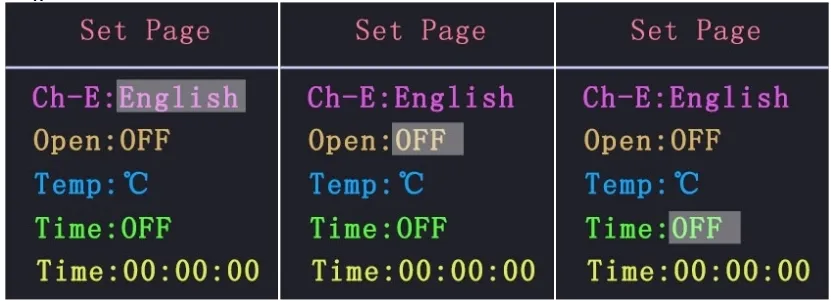

Użytkownik oferowanej przetwornicy ma do wyboru jeżyk menu: angielki lub chiński. Można ustawić domyślną wartość stanu zacisków wyjściowych: włączone lub wyłączone. Możliwość ustawienia TIMER-a, który po odliczeniu zadanego odcinka czasu odłącza wyjście.

opis ekranu 3 - Waveform Page

Ekran prezentujący zmiany napięcia i prądu w czasie (trend plot). Na zielono wyświetlane są wartości napięciowe, a niebiesko prądowe. Rysowany automatycznie wykres zmian wartości napięcia i prądu na wyjściu w ciągu ostatnich kilku sekund.

opis ekranu 4 - Use Limit

Ekran wyświetlający dopuszczalne parametry napięcia wejściowego i wyjściowego, oraz zakres obciążalności prądowej wyjścia przetwornicy napięcia. Jest to tylko informacja przypominająca dla użytkownika. Brak możliwości edycji wskazanych parametrów.
