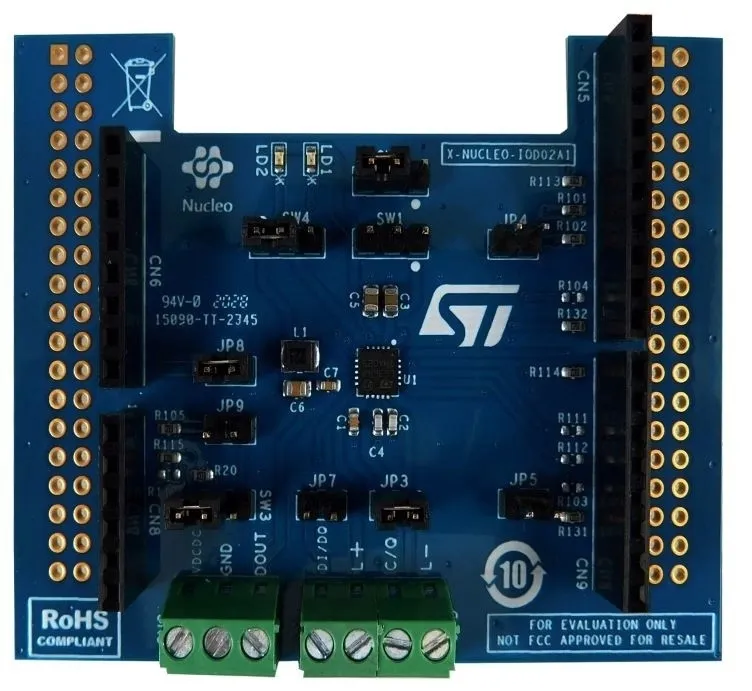

Przetwornica STMicroelectronics X-NUCLEO-IOD02A1

X-NUCLEO-IOD02A1 - dwukanałowy moduł rozszerzeń urządzenia IO-Link dla STM32 Nucleo

Opis

X-NUCLEO-IOD02A1 to moduł rozszerzeń dla STM32 Nucleo oparty na dwukanałowym transceiverze SIO i IO-Link PHY L6364Q z wbudowanymi stabilizatorami napięcia 50 mA 3,3 V i 5 V oraz przetwornicą DC-DC.

Płytka rozszerzająca zapewnia niedrogie i łatwe w użyciu rozwiązanie do opracowywania aplikacji czujników przemysłowych SIO i IO-Link. X-NUCLEO-IOD02A1 komunikuje się z mikrokontrolerem STM32 poprzez piny SPI i GPIO i jest kompatybilny ze złączami Arduino UNO R3 i ST morpho (nieprzylutowane). Może współpracować z zestawami NUCLEO-L073RZ lub NUCLEO-G071RB.

Komunikacja przez IO-Link może odbywać się w trybie wielobajtowym i jednobajtowym lub w trybie transparentnym. Przełączniki umieszczone na płytce umożliwiają konfigurację L6364Q i ustawień karty rozszerzeń, takich jak tryb transmisji i włączanie/wyłączanie przetwornicy DC-DC zgodnie z wymaganiami aplikacji.

Właściwości

• Oparty na podwójnym transceiverze L6364Q IO-Link:
• 2-kanałowa (CQ i DIO) warstwa IO-Link PHY
• IO-Link DLL (program obsługi sekwencji M i suma kontrolna)
• Wykrywanie wybudzenia
• Pin diagnostyczny z obsługą przerwania
• Interfejsy SPI i UART
• Stabilizatory liniowe 50 mA 3,3 V i 5 V
• Przetwornica 50 mA (5 do 10,8 V)
• Zabezpieczenie przed przeciążeniem z regulowanym progiem
• Ochrona przed przegrzaniem z regulowanym progiem wyłączenia
• Pełna odwrotna polaryzacja
• Zabezpieczenia przed przerwaniem przewodu uziemiającego i VCC
• Obudowa QFN-20L (4 x 4 x 0,9 mm)
• Zakres napięcia roboczego od 5 do 35 V
• Czerwona i zielona dioda LED do diagnostyki
• Emisje promieniowane (pola EM 30 MHz-1 GHz) <40 dB µV/m
• Odporność na zakłócenia przewodzone (150 kHz-80 MHz) ≤ 10 V
• Odporność na pola RF EM (80 MHz-1 GHz) ≤ 10 V/m
• Odporność na pola RF EM (1 GHz-2,7 GHz) ≤ 3 V/m
• Odporność na impuls SURGE (sprzężenie 500 Ohm) ≤ ± 1,2 kV
• Odporność na kontakt ESD/powietrze ≤ ± 3 kV
• Odporność na szum BURST ≤ ± 1 kV
• Kompatybilny z płytkami rozwojowymi STM32 Nucleo
• Wyposażony w złącza Arduino UNO R3
