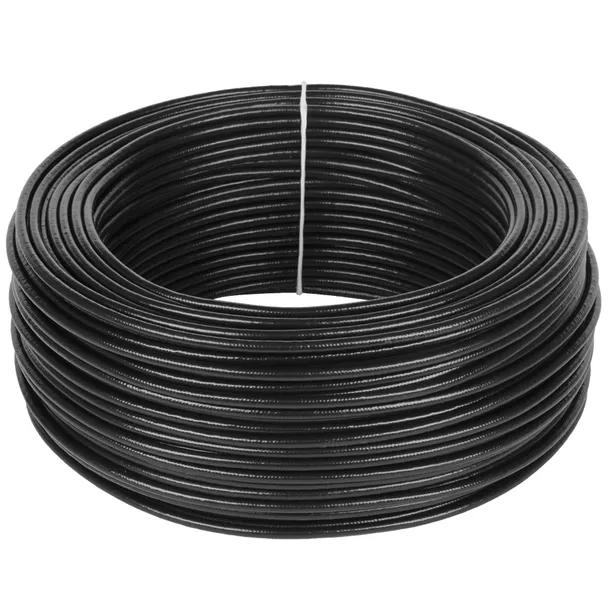

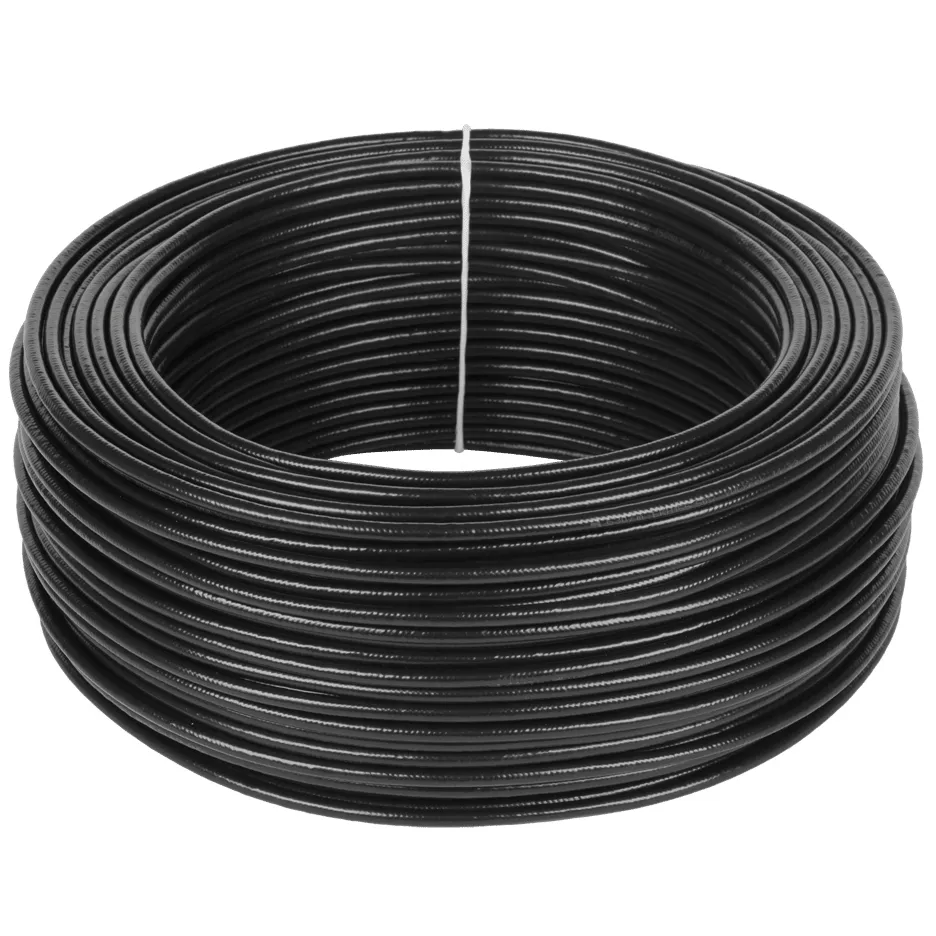

Przewód kabel koncentryczny H155 rolka 100m (4834)

1 sztuka = 1 metr

Współosiowy przewód H155 o żyle wielodrutowej miedzianej w izolacji polietylenowej i powłoce polwinitowej - ekranowany oplotem z drucików miedzianych.

Wyprodukowany w Polsce przez Elektrokabel.

• Zakres temperatur: -40˚C ÷ 80˚C
• Promień zginania: 35
• Orientacyjna masa przewodu: 48 (g/m)
• Żyła wewnętrzna: 19 x 0,28 mm
• Izolacja żyły polietylen spieniony (FOAM)
• Średnica: 3,9 mm
• Żyła zewnętrzna: oplot z drutów Cu 80% + folia Al
• Powłoka kabla: PCV czarny
• Średnica zewnętrzna: 5,4
• Zalecane zastosowanie: wszędzie tam gdzie potrzebna jest transmisja sygnału o wysokiej częstotliwości

Własności elektryczne EKH-155 przy temperaturze 20˚C:

• Impedancja falowa: 50 Ω
• Pojemność skuteczna: 82 (pF/m przy f=1 kHz)
• Współczynnik skrócenia fali: 81%
• Rezystancja dla prądu stałego: 32 mΩ/m

Tłumienność falowa przy częstotliwości:

• 50 MHz: 6,5 dB/100m
• 100 MHz: 9,3 dB/100m
• 200 MHz 13,1 dB/100m
• 500 MHz 16,6 dB/100m
• 800 MHz: 21,7 dB/100m
• 1000 MHz: 30,9 dB/100m
• 1750 MHz: 42,3 dB/100m
• 2400 MHz: 49,6 dB/100m
