Opis

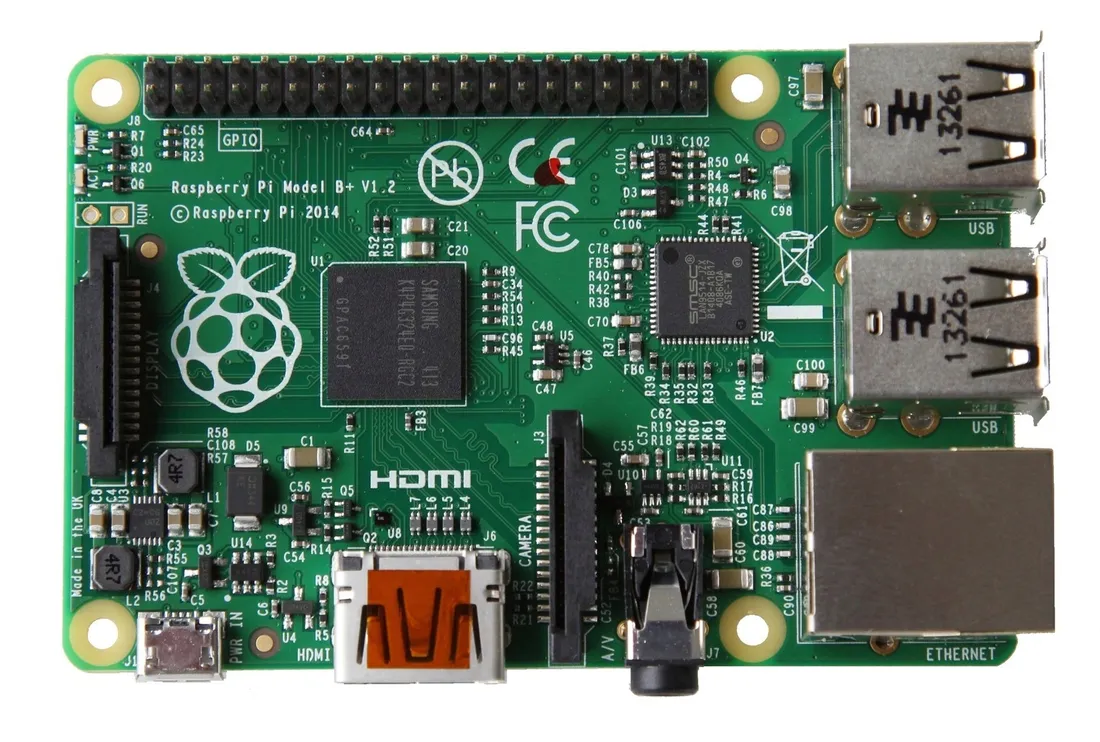

Raspberry Pi B+ to komputer jednopłytkowy z procesorem Broadcom BCM2835 taktowanym zegarem 700 MHz z rdzeniem ARM1176JZF-S. Pamięć RAM ma pojemność 512 MB. Komputer jest rozwinięciem modelu B, nowe cechy to m.in.:

• Nowe złącze goldpin - 40 pinów zamiast 26
• 4 porty USB zamiast 2
• Gniazdo micro-SD zamiast SD
• Mniejszy pobór prądu
• Lepsza jakość audio
• Nowe rozmieszczenie elementów

Komputer nie ma wbudowanej pamięci masowej, stąd konieczność użycia karty micro-SD. Na karcie należy zapisać obraz systemu operacyjnego (do pobrania m.in. ze strony twórców Raspberry Pi), można również kupić gotową kartę z systemem operacyjnym. Dostępne dystrybucje Linuksa dla Raspberry Pi to m.in.:

• Raspbian (bazujązy na Debianie)
• Pidora (pochodna Fedory)
• OSMC
• Openelec

Kamami jest oficjalnym dystrybutorem minikomputerów Raspberry Pi oraz dedykowanych akcesoriów.

Zasilanie

Do zasilania Raspberry Pi należy użyć zasilacza o wydajności min. 700 mA, co powinno wystarczyć do pracy bez dołączonych urządzeń USB, w innym przypadku zalecamy mocniejszy zasilacz (1,5..2,0 A).

Do pobrania

• Datasheet
• IO Connectors Schematic
• Mechanical Schematic
• Artykuł w portalu Mikrokontroler.pl pt. "Raspberry Pi - różnice między wersjami komputerów"
• Artykuł w portalu Mikrokontroler.pl pt. "Pierwsze kroki z Raspberry Pi: jak uruchomić komputer?"
• Artykuł w portalu Mikrokontroler.pl pt. "Pierwsze kroki z Raspberry Pi: pierwszy program w języku C"
• Artykuł w portalu Mikrokontroler.pl pt. "Pierwsze kroki z Raspberry Pi: obsługa magistrali I2C na przykładzie LED RGB"
• Artykuł w portalu Mikrokontroler.pl pt. "Pierwsze kroki z Raspberry Pi: obsługa GPIO z wiersza poleceń"
• Artykuł w portalu Mikrokontroler.pl pt. "Pierwsze kroki z Raspberry Pi: zdalne sterowanie urządzeń przez Ethernet i Internet"
• Artykuł w portalu Mikrokontroler.pl pt. "Pierwsze kroki z Raspberry Pi: overclocking, poprawa wydajności obliczeniowej"
• Artykuł w portalu Mikrokontroler.pl pt. "Pierwsze kroki z Raspberry Pi: RPi jako konsola do gier czyli Quake II i Quake III na platformie Raspberry"
• Artykuł w portalu Mikrokontroler.pl pt. "Pierwsze kroki z Raspberry Pi: komunikacja z otoczeniem via UART (RS232)"
• Artykuł w portalu Mikrokontroler.pl pt. "Pierwsze kroki z Raspberry Pi: jak zrobić z RPi konsolę do gier na przykładzie Return to Castle Wolfenstein"

Porównanie wersji Raspberry Pi

Raspberry PiModel AModel A+Model BModel B+2 Model BCompute Module3 Model B

SoC Broadcom BCM2835 Broadcom BCM2836 Broadcom BCM2835 BCM2837

CPU Rdzeń ARM1176JZF-S 700 MHz 4 rdzenie ARM Cortex-A7 900 MHz Rdzeń ARM1176JZF-S 700 MHz 4 rdzenie ARM Cortex-A53 1,2 GHz

GPU Broadcom VideoCore IV @ 250 MHz

Memory (SDRAM): 256 MB (współdzielona z GPU) 512 MB (współdzielona z GPU) 1 GB (współdzielona z GPU) 512 MB (współdzielona z GPU) 1 GB (współdzielona z GPU)

Porty USB 2.0 1 2 4 1 4

Wejścia video Interfejs kamery 2× MIPI Interfejs kamery

Wyjścia video HDMI(rev 1.3 & 1.4)

composite video (cinch) HDMI rev 1.3 & 1.4)

composite video (jack) HDMI (rev 1.3 & 1.4)

composite video (cinch) HDMI (rev 1.3 & 1.4)

composite video (jack) HDMI, RCA, DSI

Wejścia audio I²S

Wyjścia audio Analogowe (3,5 mm jack), cyfrowe (HDMI), I²S Analogowe, HDMI, I²S Analogowe (3,5 mm jack), cyfrowe (HDMI), I²S

Pamięć masowa Karta SD/MMC/SDIO Karta micro-SD Karta SD/MMC/SDIO Karta micro-SD 4 GB eMMC Karta micro-SD

Interfejs sieciowy Brak 10/100 Mb Ethernet Brak 10/100 Mb Ethernet,

WiFi 802.11 b/g/n

Interfejs Bluetooth Brak Bluetooth 4.1 (zwykły i Low Energy)

Złącze goldpin 26-pinowe 40-pinowe 26-pinowe 40-pinowe 200-pinowe DDR2 SO-DIMM 40-pinowe

Wielkość 85,60 x 56,5 mm 65 x 56,5 mm 85,60 x 56,5 mm 67,6 x 30 mm 85 x 65 mm
