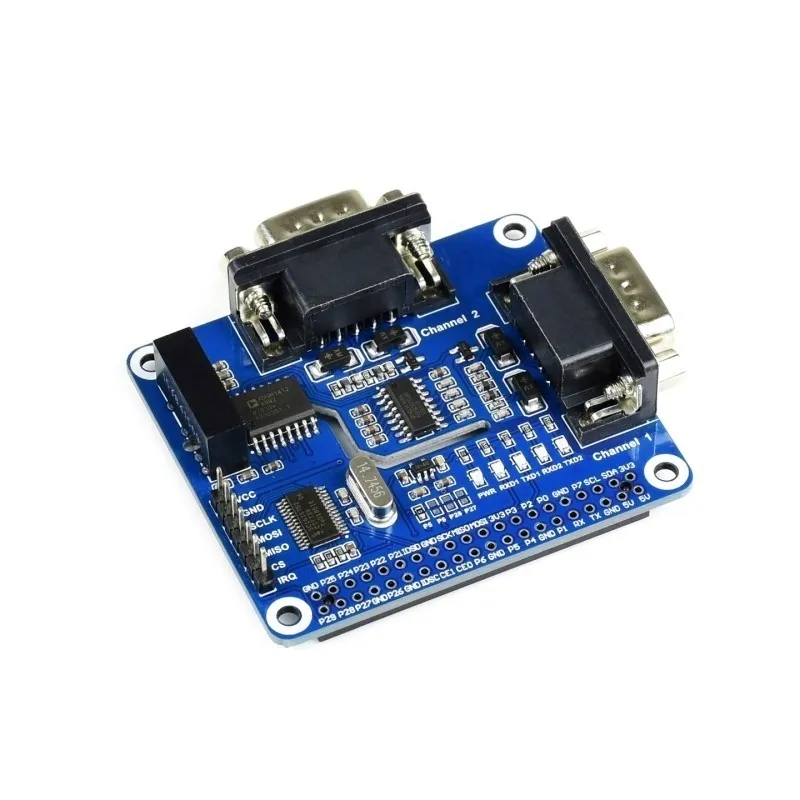

Raspberry Pi HAT z 2-kanałowym konwerterem RS232

Raspberry Pi HAT z 2-kanałowym konwerterem RS232

Opis

Nakładka przeznaczona dla minikomputera Raspberry Pi, z dwukanałowym konwerterem RS232 . Moduł wykorzystuje połączenie dwóch układów: dwukanałowy expander UART SC16IS752 oraz transceiver RS232 SP3232. Płytka posiada takie zabezpieczenia jak izolacja zasilania, izolacja magnetyczna ADI, dioda TVS itp. Komunikacja odbywa się za pośrednictwem interfejsu SPI. Nakładka wykorzystuje standardowe 40-pinowe złącze Raspberry Pi .

Właściwości

• Przeznaczona dla minikomputera Raspberry Pi
• Standardowe złącze Raspberry Pi 40-pin
• Automatyczny bezpiecznik i diody zabezpieczające
• Diody LED stanu zasilania i transceivera
• Przykłady użycia w C i Python
• Układ rozszerzający UART: SC16IS752
• Transceiver RS232: SP3232
• Interfejs komunikacyjny: SPI
• Szybkość transmisji danych: 300 do 921600 bps
• Napięcie robocze: 3,3 V /5 V
• Wymiary: 65 × 56,5 mm
• Rozmiar otworu montażowego: 3,0 mm

W zestawie

• 2-CH RS232 HAT
• Złącze żeńskie 2x20 PIN
• Zestaw śrubek (2 szt.)
