REFLEKTOMETR OPTYCZNY (OTDR) OTDR-XK40D

Reflektometr optyczny OTDR-XK40D

Kod towaru: OTDR-XK40D

Reflektometr optyczny OTDR-XK40D jest urządzeniem pozwalającym na określenie stanu połączenia światłowodowego. Urządzenie pozwala sprawdzić tłumienność połączeń światłowodowych, a ponadto w przypadku uszkodzenia włókna na lokalizację miejsca w którym wystąpił defekt.

OTDR-XK40D łączy w sobie funkcje reflektometru optycznego, miernika mocy optycznej, źródła światła oraz lokalizatora uszkodzeń (VFL). Urządzenie wykonuje pomiary na długościach fali 1310 oraz 1550 nm. Umożliwia to pełną diagnostykę linii światłowodowych pod kątem tłumienia światłowodu, złączy, spawów. Wysoka dynamika pozwala na przeprowadzenie pomiarów na odcinkach do 100 km. Wynik pomiaru przedstawiony jest w przyjaznej formie graficznej z zaznaczonymi zdarzeniami - spawy, złącza, uszkodzenia itp.

Dane techniczne:

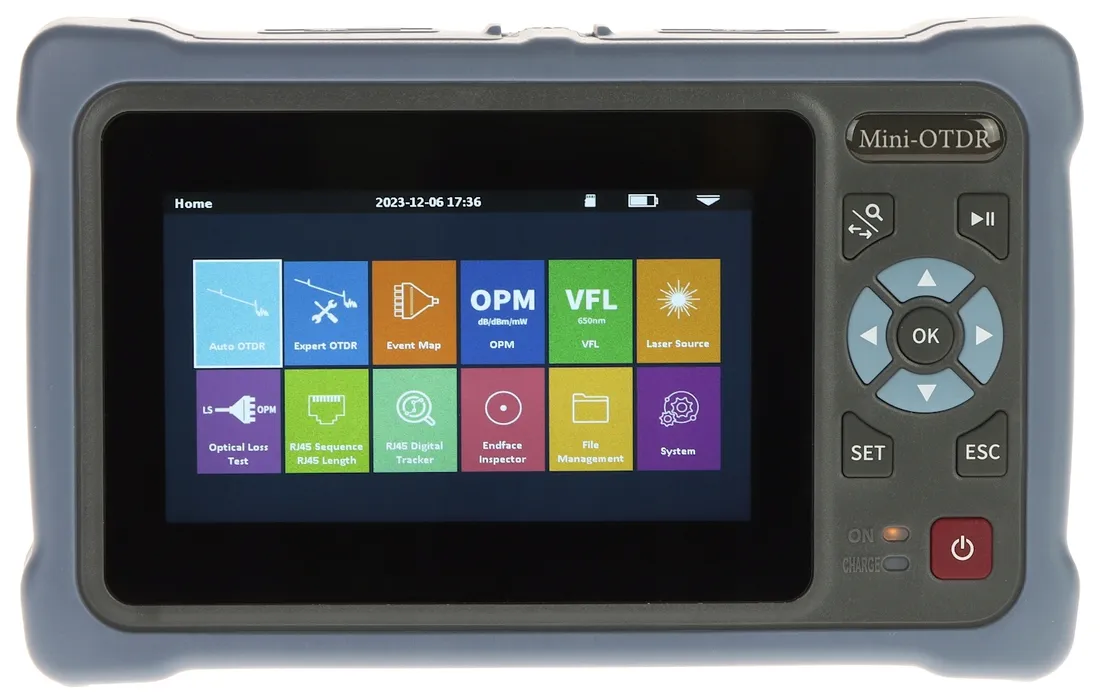

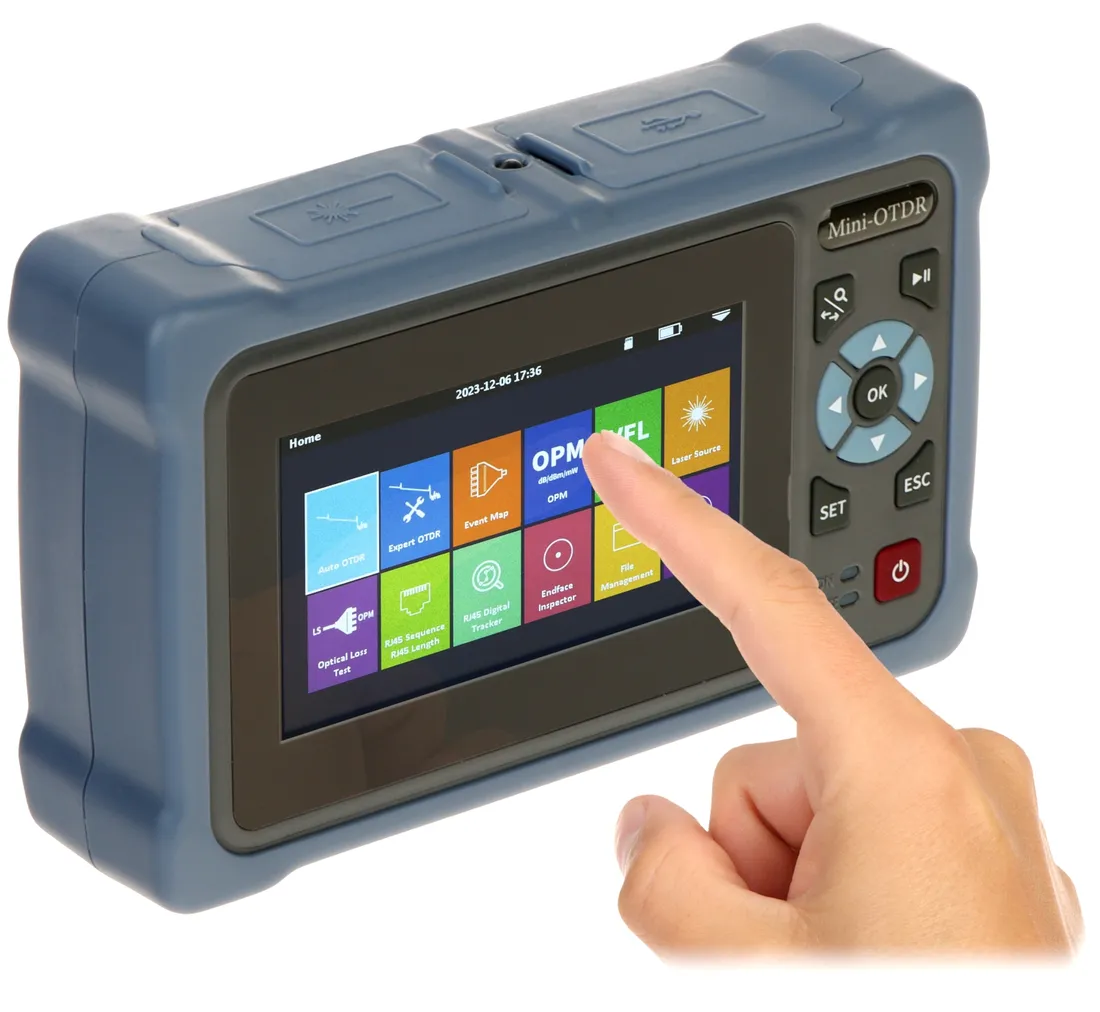

• Wyświetlacz: 4.3 " - ekran dotykowy
• Długość fali optycznej:
• OTDR @ 1310 nm, 1550 nm
• OPM @ 850 nm / 980 nm / 1300 nm / 1310 nm / 1490 nm / 1550 nm / 1625 nm / 1650 nm
• OLS :
• ciągły
• 270 Hz
• 330 Hz
• 1 kHz
• 2 kHz
• Typ złącza:
• SC, ST @ OTDR,
• Złącze uniwersalne 2.5mm @ OPM / VFL
• Miernik mocy optycznej: tak
• VFL: tak
• OLS: tak
• Wybrane cechy:
• Wbudowany laserowy tester światłowodów VFL
• Szeroki zakres pomiarowy : 500 m ... 100 km
• Duża dokładność pomiaru
• Funkcja OPM - miernik mocy optycznej
• Funkcja OLS - źródło światła 1310 / 1550 nm
• Generowanie raportów w plikach *.sor

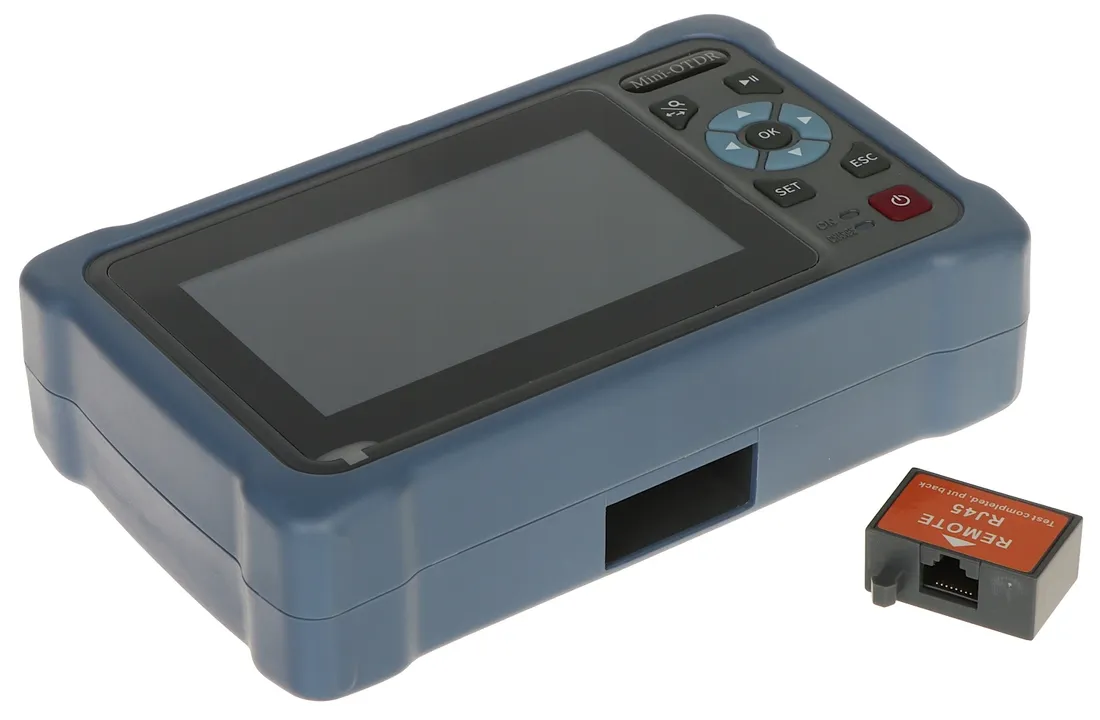

• Tester skrętki komputerowej

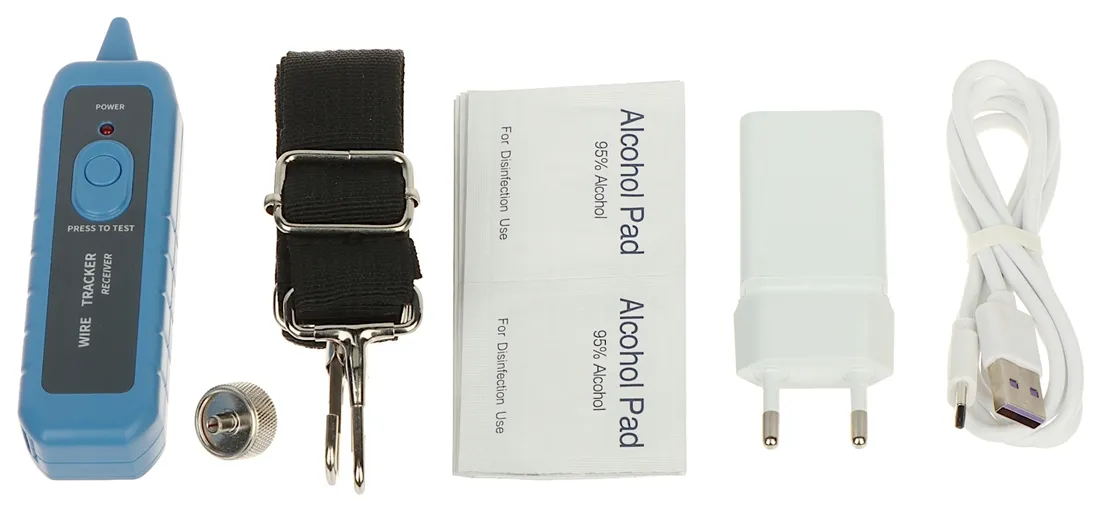

• Identyfikacja przewodu w wiązce
• Wbudowana latarka LED

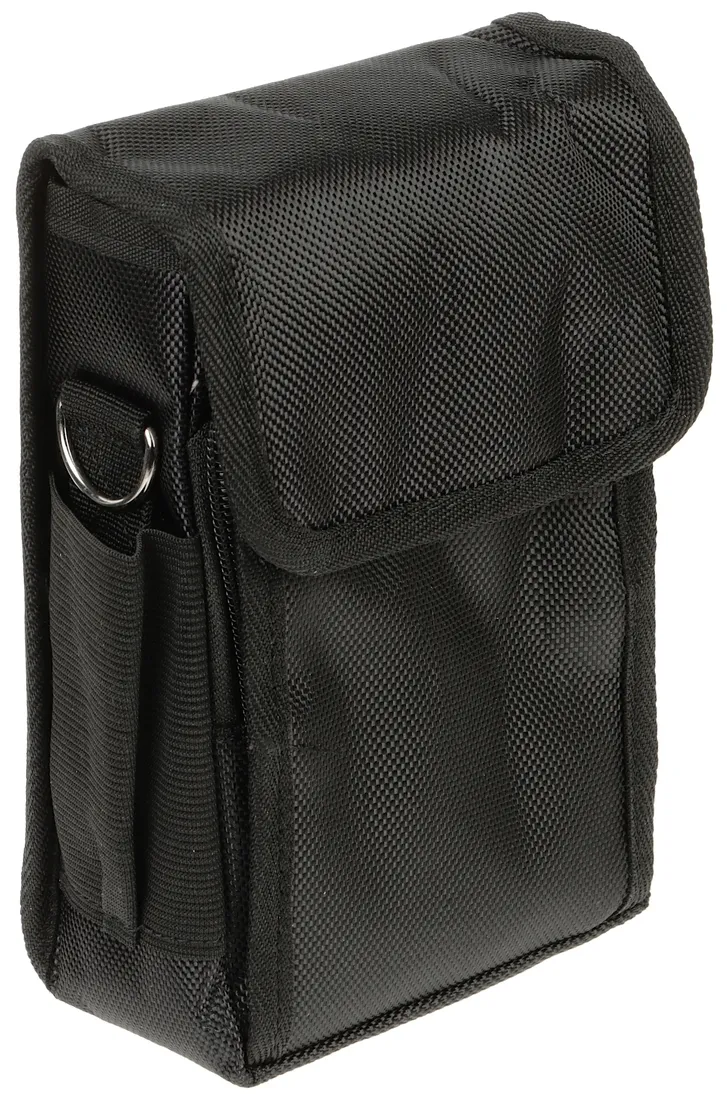

• W komplecie znajduje się praktyczne etui
• Zasilanie:
• Akumulator Li-Poly 3.7 V / 4000 mAh
• Zasilacz USB DC 5V/2A (w zestawie)
• Złącze USB-C
• Waga: 0.481 kg
• Wymiary: 170 x 106 x 45 mm
