Regulator AVT SPV AVT5923 C

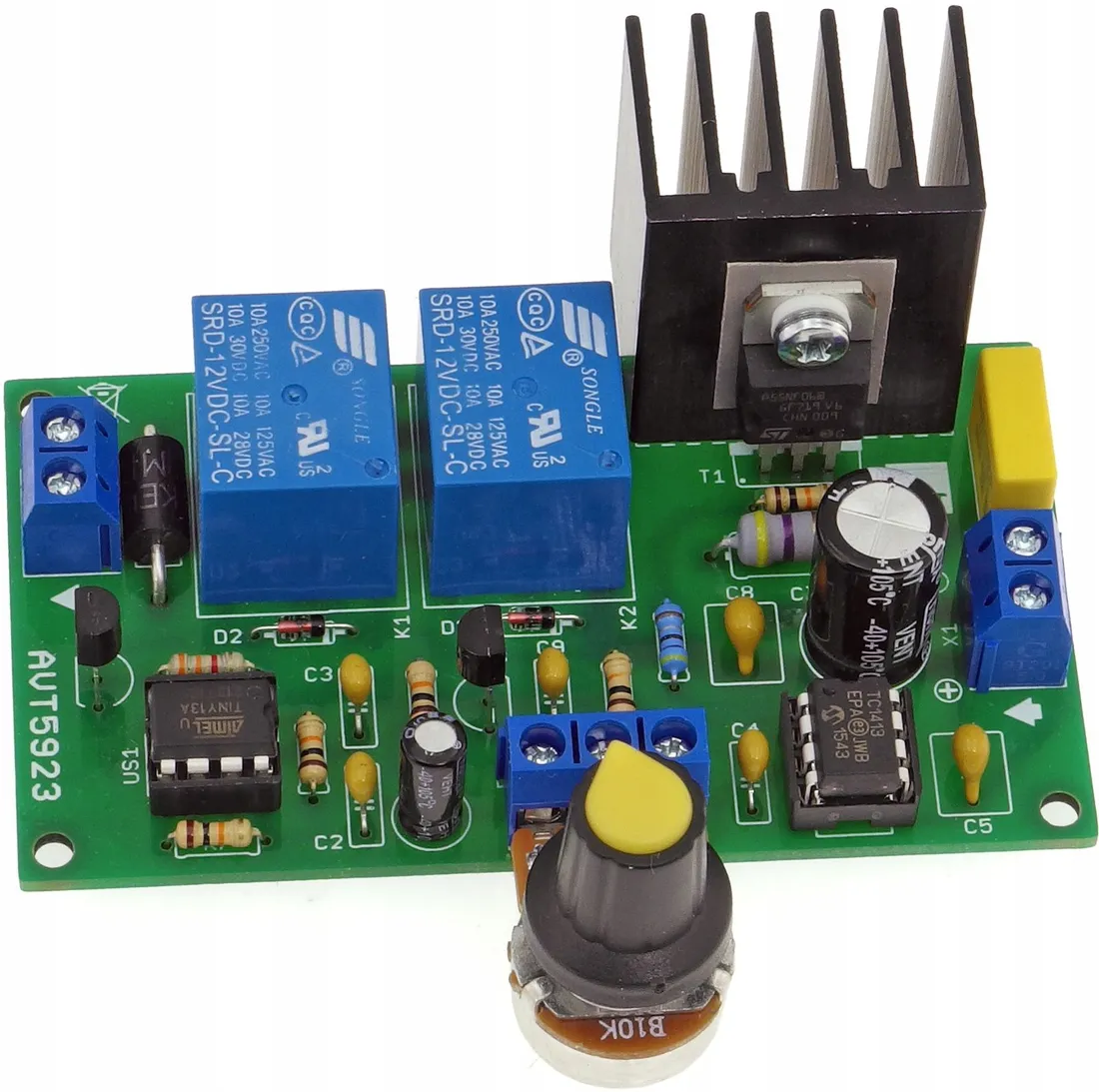

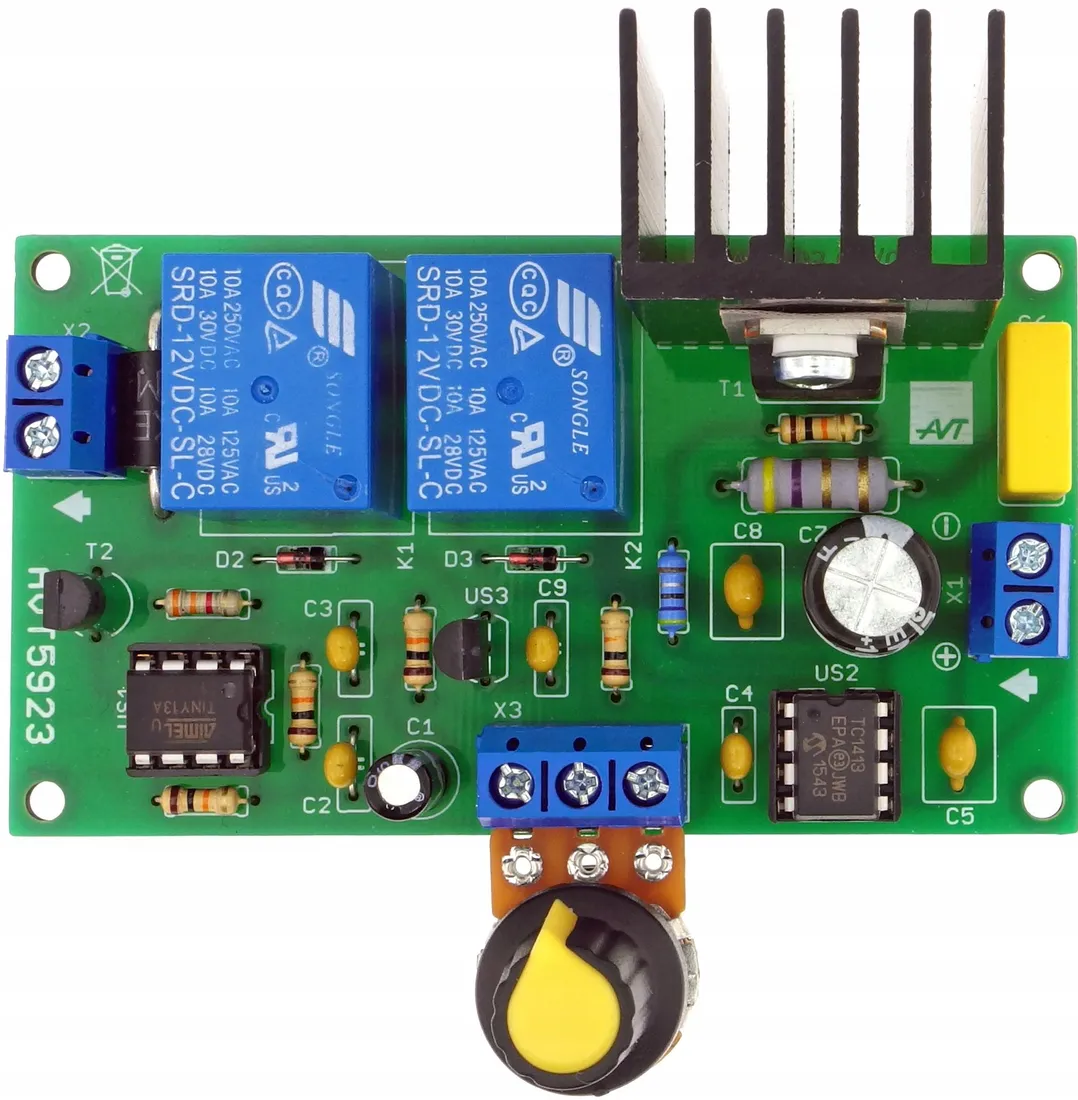

Płynny regulator prędkości i kierunku obrotów silnika 12 V, AVT5923 - zestaw zlutowany i uruchomiony

Producent: AVT SPV

Właściwości:

• regulacja PWM od 0 do 100%
• automatyczna zmiana polaryzacji napięcia wyjściowego

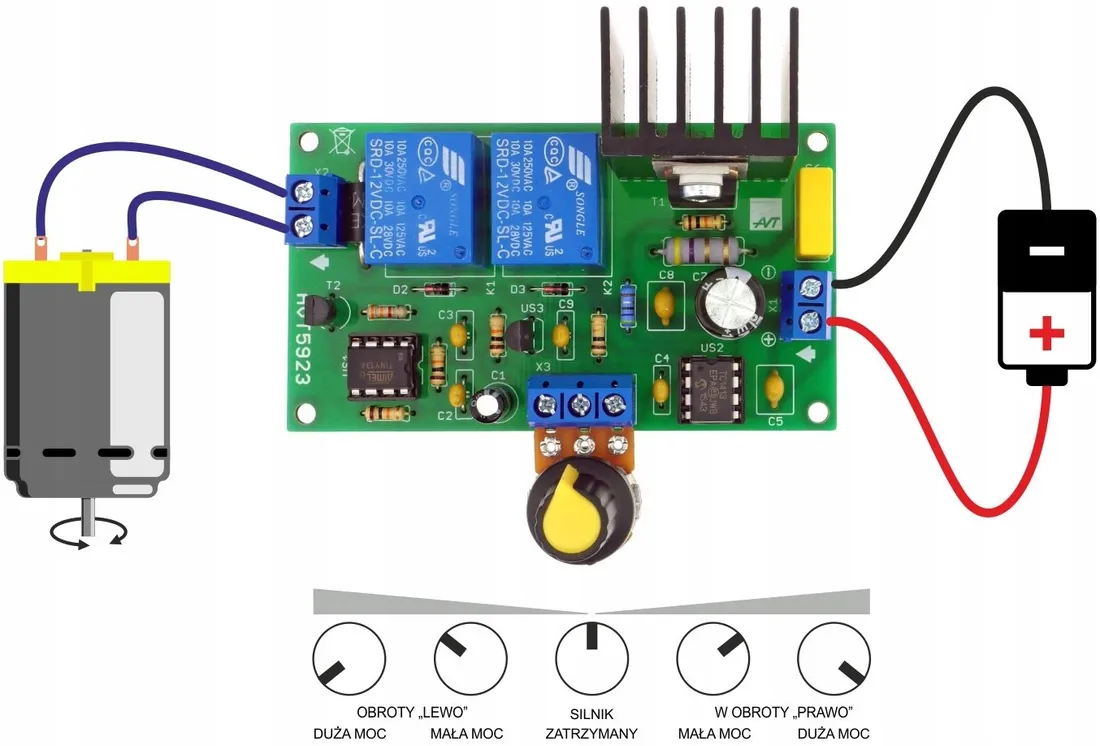

• obsługa jednym pokrętłem: położenie środkowe wyłącza silnik, przekręcenie powoduje ruch w zadanym kierunku
• częstotliwość sygnału PWM około 600Hz
• maksymalny prąd wyjściowy 6A
• zasilanie napięciem stałym 9…18V, typowo 12V
• wymiary płytki: 83×47 mm
• zestaw zlutowany i uruchomiony

Regulatory PWM do sterowania prędkością obrotową silników prądu stałego są dostępne w wielu wykonaniach.

Część z nich ma wbudowaną możliwość zmiany kierunku obrotów wału silnika, co odbywa się poprzez przełączenie oddzielnego przycisku lub przestawienie dźwigni.

Zaprezentowany układ pozwala zmieniać zarówno szybkość obrotową, jak i kierunek obrotów przy użyciu tylko jednego pokrętła.

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)
