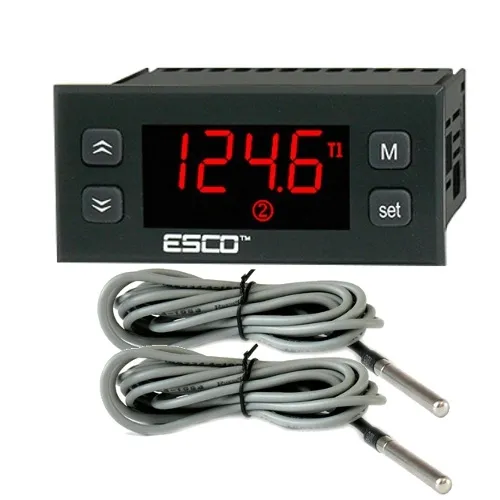

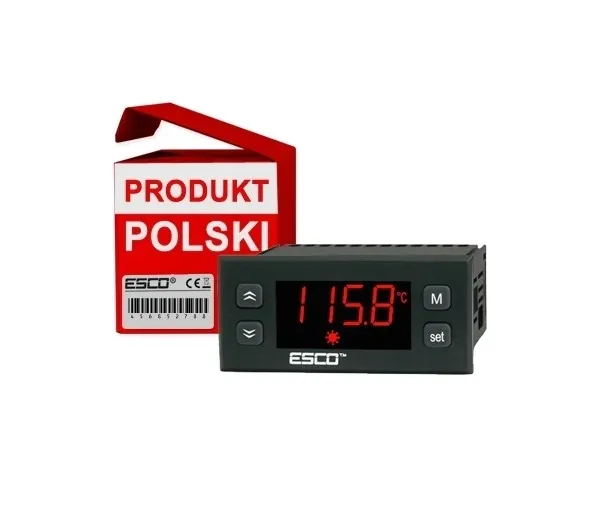

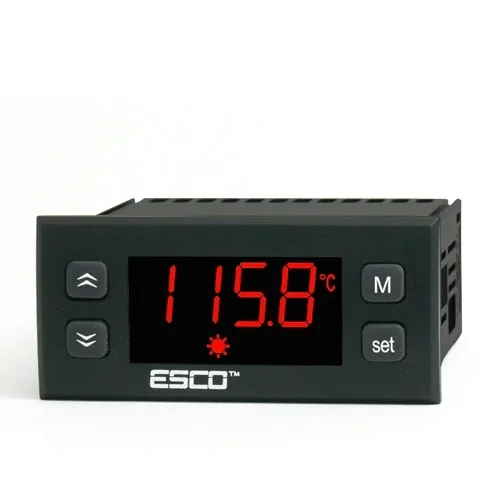

Regulator temperatury ESCO ES10

Regulator temperatury, uniwersalny z funkcją grzanie/chłodzenie i alarmem MIN i MAX, NO: ES10

Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Zastosowano metodę regulacji załącz/wyłącz (ON-OFF) z regulowaną histerezą. Regulator wyposażony jest w wyjście regulacyjne przekaźnikowe dużej mocy 20A (maksymalne obciążenie rezystancyjne 4500W/20A/230~). Tryb pracy: "grzanie" lub "chłodzenie" ustawia się w menu. Montaż w tablicy lub obudowie hermetycznej, naściennej.

• Zakres pomiarowy -50,0...+150,0°C
• Pomiar i nastawa z dokładnością 0,1°C
• Dokładność regulacji temperatury (histereza) ustawiana od 0,1°C do 20,0°C
• Dwa ALARMY temperatury MAX i MIN (sygnalizacja dźwiękowa)
• Wyjście dużej mocy 4,5kW/20A/230V
• Atrakcyjny wyświetlacz z graficznymi ikonami
• Pamięć nastaw i ustawień po zaniku zasilania

Zasilanie: Standard to 230V~ +/-15%

• opcjonalnie może zostać wyposażony w wyjście SSR 12V (15zł brutto)

Uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:

• - grzejniki elektryczne, piece
• - kable grzewcze, systemy przeciwoblodzeniowe
• - inkubatory, terraria, akwaria
• - bojlery, podgrzewacze, itp.
• - pompy C.O. i C.W.U.

oraz chłodzenia:

• - lodówki, zamrażarki, lady chłodnicze
• - wentylatory, schładzalniki
• - agregaty samochodowe (wersja na 12V lub 24V), itp.

Dane techniczne:

Wejście:

• czujnik temperatury NTC 5kOhm przy 25°C
• wejście cyfrowe, alarmowe

Zakres pomiarowy: -50...+150°C

Rozdzielczość: 0,1°C w całym zakresie

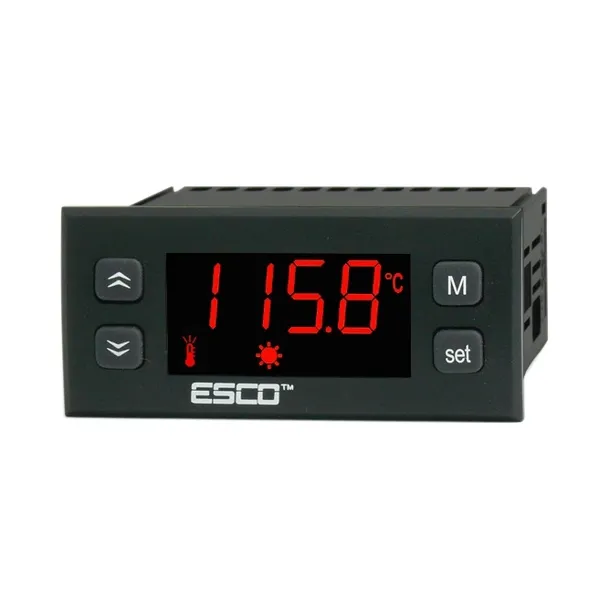

Wyświetlacz: LED, 4 cyfry o wysokości 11mm z ikonami graficznymi

Metoda regulacji: ON-OFF z regulowaną histerezą

Wyjście regulacyjne:  20A/4,5kW, trwałość 100 tys. cykli

Funkcje dodatkowe:

• - alarm temperatury MIN i MAX
• - dźwiękowa sygnalizacja alarmu temperatury i awarii czujnika
• - funkcja SMART
• - odszranianie dla aplikacji chłodniczych

Montaż w otworze o wymiarach: 71 x 29mm

Zasilanie: 230VAC +/-15% (standard) lub 12VAC/DC lub 24AC/DC

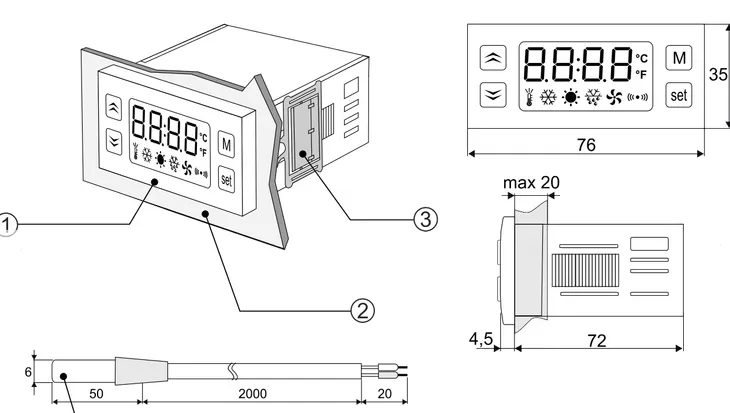

1/ Stopień ochrony IP65 (od frontu po zamontowaniu w puszcze)

2/ Montaż w otworze o wymiarach 71 x 29 mm, maksymalna grubość ścianki tablicy 20mm

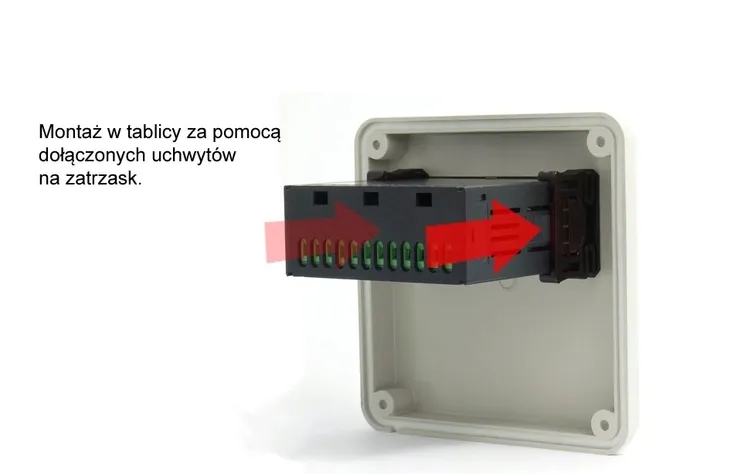

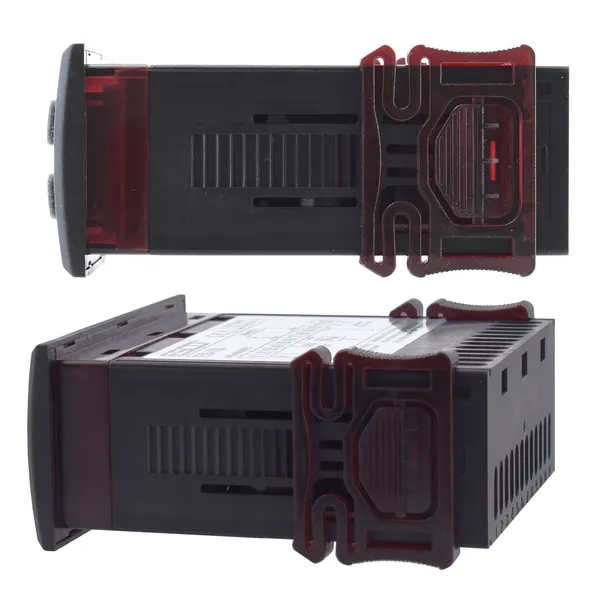

3/ Uchwyty mocujące w komplecie

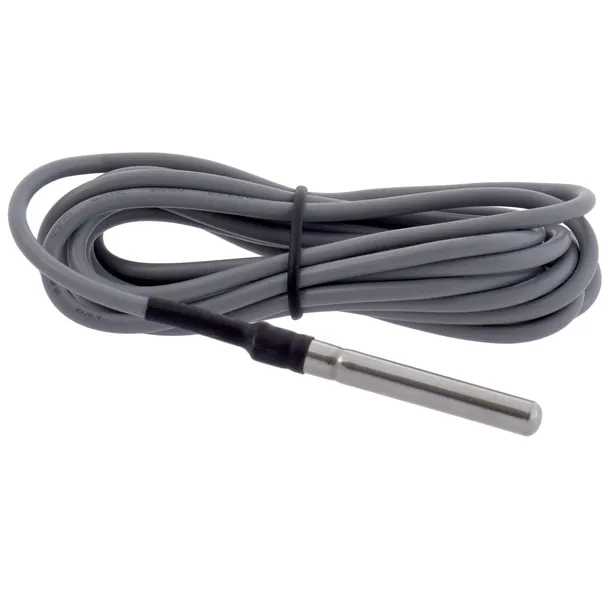

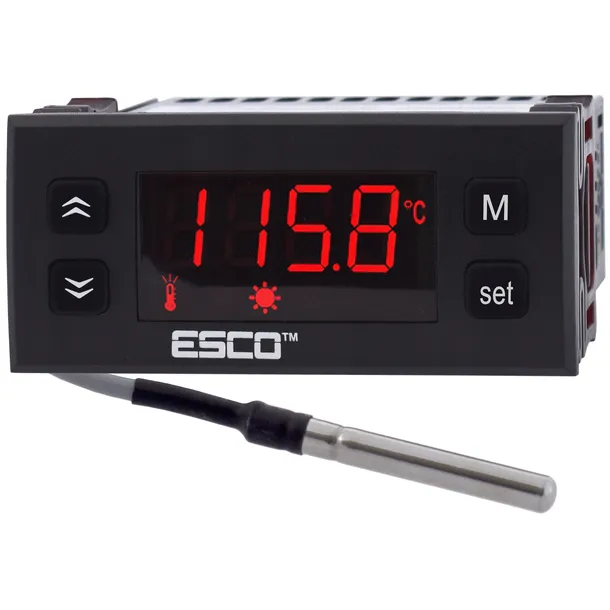

Wykonany ze stali nierdzewnej w klasie szczelności IP67 (wodoodporny).

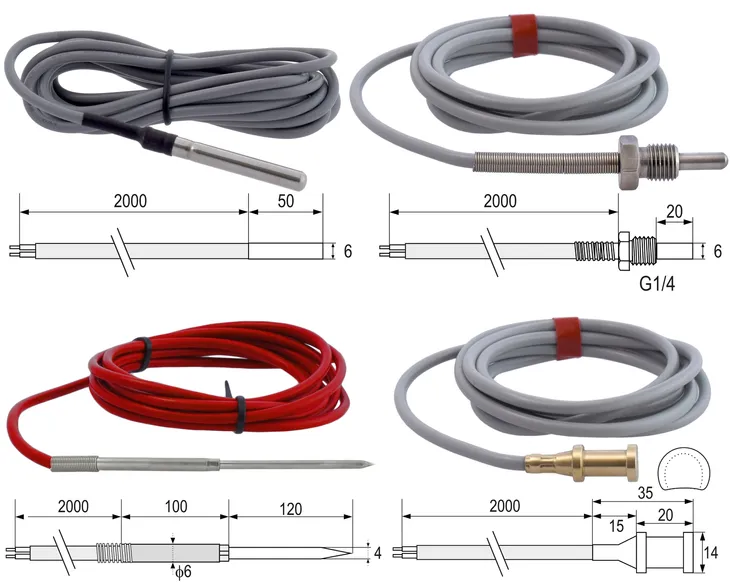

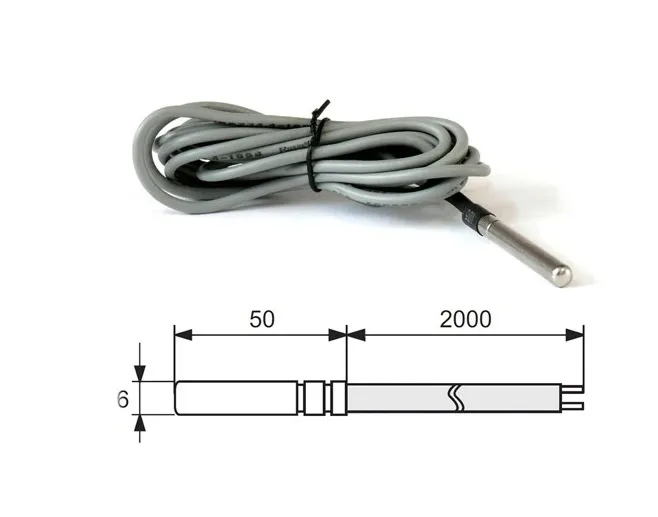

Przewód o długości 200cm, który w miarę potrzeb można przedłużać przewodem elektrycznym (najlepiej linka, dwużyłowy, 1,5mm) nawet do 80 metrów.

Do regulatora polecamy zakup puszki hermetycznej IP65 z wyciętym otworem montażowym i dławicami kablowymi w komplecie.

• jednootworowa (35 zł brutto)
• dwuotworowa (40 zł brutto)

Regulacja.

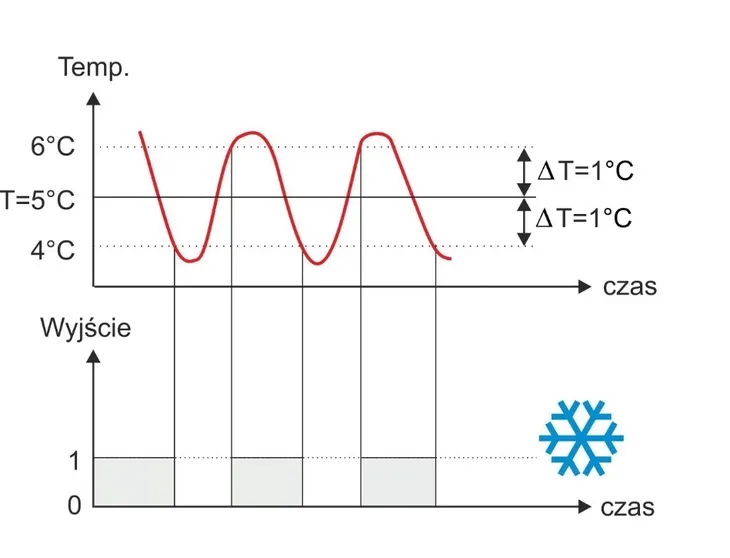

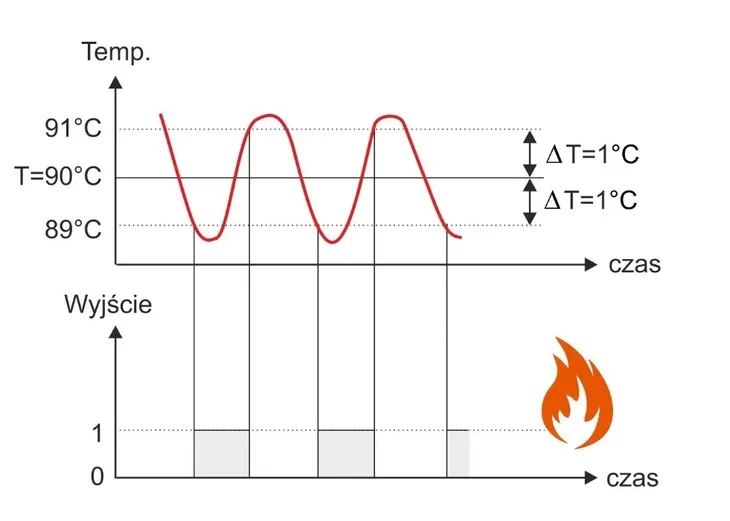

Regulator służy do utrzymywanie temperatury T z zadaną histerezą T w urządzeniach chłodniczych lub grzewczych. Sterowanie elementem wykonawczym odbywa się przez wyjście przekaźnikowe, zaś pomiar temperatury dokonywany jest przy pomocy czujnika temperatury. Zasada działania regulacji temperatury przy grzaniu (rys.1) i chłodzeniu (rys. 2) .

Alarm temperatury!

Oryginalny regulator ESCO posiada dodatkową funkcję alarmu temperatury. W parametrach regulatora można ustalić górny i dolny próg alarmowy, po przekroczeniu którego, zostanie załączony alarm dźwiękowy.

Dzięki regulatorowi ESCO można oszczędzić do 30% energii.

Tylko ORYGINAŁ ma:

• - logo ESCO
• - certyfikat CE
• - wodoodporny czujnik ze stali nierdzewnej w zestawie (a nie, czujnik z mosiądzu niklowanego bez ochrony przed wilgocią)
• - bezawaryjne, dotykowe klawisze silikonowe (a nie, zwykłe ze stykami)
• - funkcję ALARMU temperatury (można ustawić dwie dodatkowe nastawy: alarm dolny i alarm górny, po przekroczeniu których zostanie załączony alarm dźwiękowy)
• - funkcję SMART (szybka zmiana temperatury strzałkami góra/dół)
• - pomiar 3 razy na sekundę i dokładność 0,5°C
• - możliwość zmiany rozdzielczości wyświetlania temperatury i wyłączenia sygnalizacji dźwiękowej
