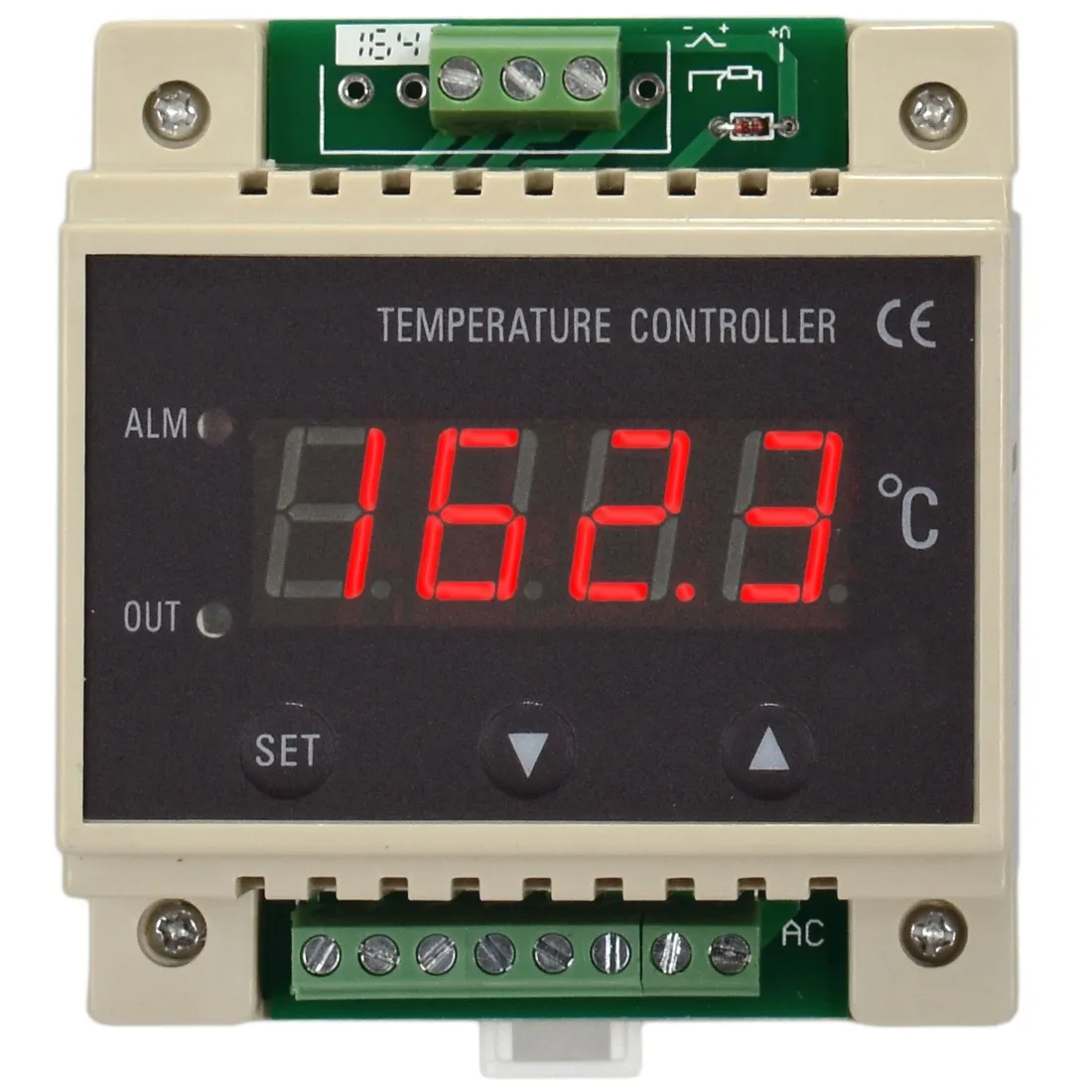

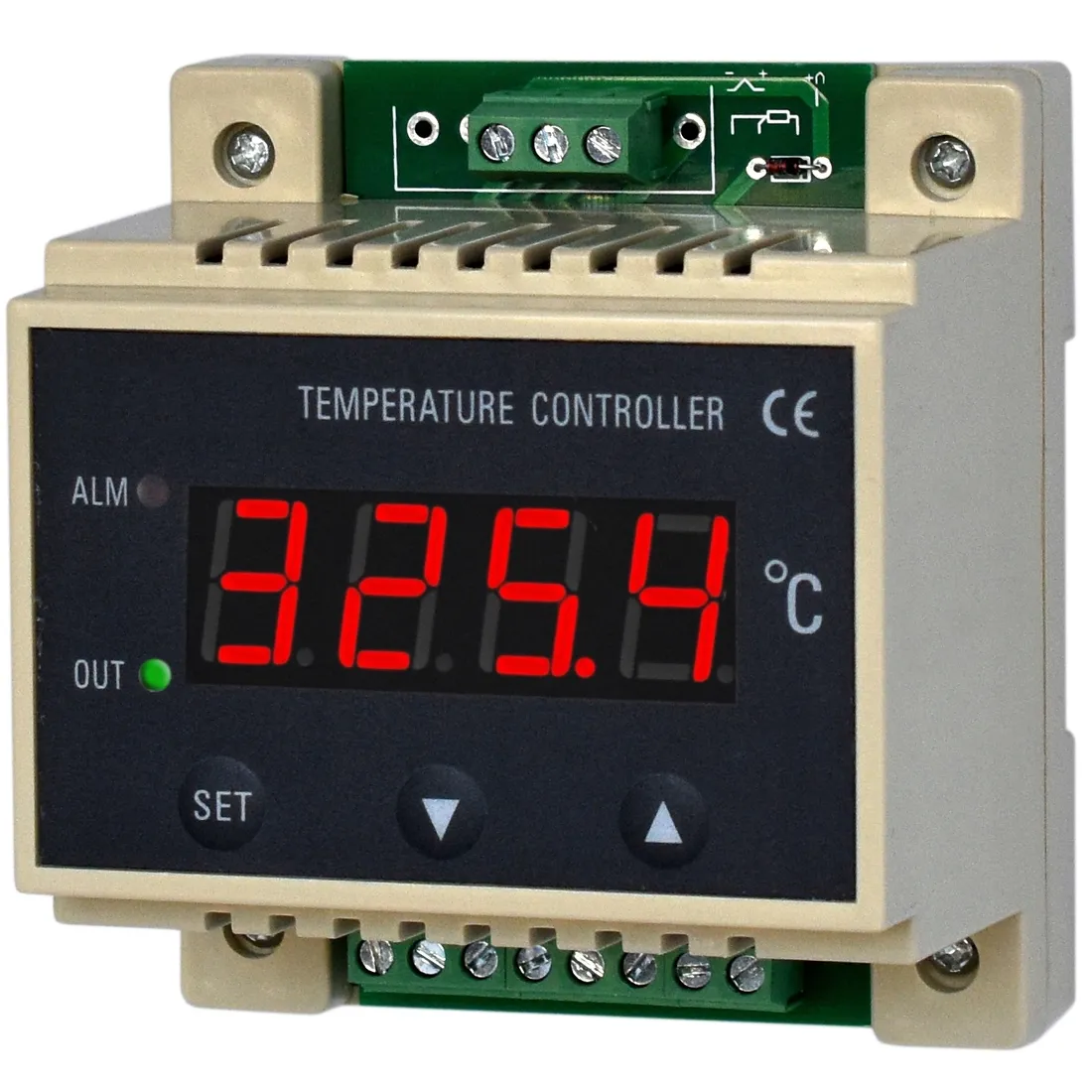

Regulator temperatury TC-152

Regulator temperatury uniwersalny z wyjściem sterującym i alarmowym

• Uniwersalne wejście pomiarowe: Pt100,  termopary J, K, S, T, E,
• Zakres pomiarowy do 1700°C
• Regulacja: ON-OFF z histerezą lub P, PI, PD, PID
• Automatyczny dobór nastaw parametrów PID
• Tryb pracy: grzanie lub chłodzenie
• 1 wyjście regulacyjne + 1 alarmowe
• Obudowa na szynę DIN

Regulator temperatury z uniwersalnym wejściem termometrycznym. Przeznaczony do współpracy z czujnikami rezystancyjnymi Pt100 oraz termoparami  J, K, S, T, E.

Wybór wejścia, zakres wskazań, parametry alarmu są programowane przez użytkownika. Użytkownik ma do wyboru dwie metody regulacji: precyzyjną PID z funkcją automatycznego doboru nastaw (regulator sam dobiera nastawy do układu "uczy się") lub tradycyjną załącz/wyłącz (ON-OFF) z regulowaną histerezą .

Regulator wyposażony jest w wyjście regulacyjne przekaźnikowe lub napięciowe dla przekaźnika SSR (domyślnie przekaźnikowe, SSR po uzgodnieniu dopłata za tą opcje 15 zł) oraz wyjście alarmowe przekaźnikowe

Zakresy pomiarowe (wybór w menu regulatora):

• Wejście: Zakres wskazań:

czujniki rezystancyjne:

• Pt100: -200...+600°C

termopary:

• K (NiCr-NiAl): -30...+1300°C
• J (Fe-CuNi): -30...+1000°C
• T (Cu-CuNi): -200...+350°C
• S (Pt10Rh-Pt): -50...+1700°C

• E (NiCr-CuNi): -30...+700°

Wejście:

Czujniki rezystancyjne: Pt100 (2 lub 3-przewodowe)

Termopary: J, K, S, T, E

Dokładność pomiaru: ±0,5% zakresu

kompensacja zimnych końców: automatyczna +/-0,1°C/1°C

Okres próbkowania: 0,5 sek.

Rozdzielczość wskazań: 0,1°C lub 1°C

Wyświetlacz: LED, 4 cyfry o wysokości 10,1mm

Metoda regulacji:

• PID z funkcją automatycznego doboru nastaw
• ON-OFF z histerezą

Wyjście regulacyjne:

• przekaźnikowe 10A 250V~, trwałość 105tys cykli
• lub półprzewodnikowe SSR max. 24V= 50mA

Wyjście alarmowe:

• przekaźnikowe 10A 250V~, trwałość 105tys cykli

Montaż: szyna DIN,  4 moduły

Stopień i klasa ochrony: IP20

Zasilanie: 85V-242VAC 50/60Hz

Pobór mocy: 4W

Warunki pracy: 0...50°C; 0...85%RH (bez kondensacji)

Deklaracje: CE
