RME MADIFACE XT II - Interfejs audio USB 3.0

MADI do DAW

RME MADIface XT to pierwszy na świecie interfejs audio USB3 – i najmniejszy na świecie przenośny interfejs, który w tak małym formacie oferuje dostęp do setek kanałów audio.

USB 3.0 dla maksymalnej liczby kanałów

Dla najwyższej użyteczności i łączności, XT może być również używany z USB 2.0 (inter-fejs komputerowy ograniczony do 70 kanałów). Unikalny port PCI Express łączy się z zewnętrznymi kartami PCI Express oraz adapterami Thunderbolt, zapewniając wszystkie najszybsze dostępne technologie interfejsów dla maksymalnej liczby kanałów i najniższej latencji w jednym urządzeniu.

Aby połączyć najpełniejszy zestaw wejść/wyjść do użytku na żywo lub w studiu, w zestawie znajdują się dwa cyfrowo sterowane przedwzmacniacze mikrofonowo-liniowe wysokiej klasy, dwa zbalansowane wyjścia liniowe oraz jedno stereofoniczne wyjście słuchawkowe. Peł-na praca w trybie samodzielnym z zdalnym sterowaniem przez MADI oraz TotalMix FX do nieograniczonego miksowania, routingu i przetwarzania otwiera nieskończony świat możliwych zastosowań.

Cechy

RME MADIface XT potrafi przesyłać dane audio cyfrowe bezpośrednio do komputera z do-wolnego urządzenia wyposażonego w interfejs MADI. Źródła analogowe mogą być podłączone do stereofonicznego wejścia analogowego, a dwa stereofoniczne wyjścia analogowe zapewniają pełną łączność monitorującą. Instalacja jest prosta, nawet dla niewprawnego użytkownika, dzięki najnowszej technologii Plug and Play. Liczne unikalne funkcje i dobrze przemyślane dialogi konfiguracji stawiają MADIface XT na samym szczycie zakresu cyfro-wych interfejsów audio.

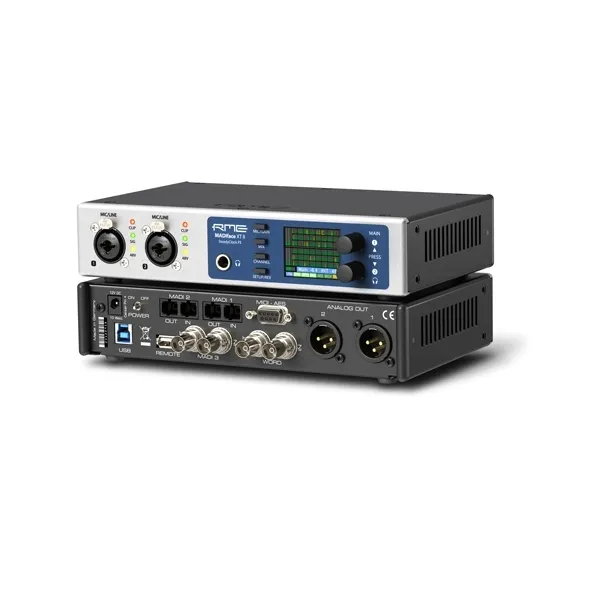

Przedni panel MADIface XT ma 2 wejścia liniowo-mikrofonowe XLR/TRS, stereofoniczne wyjście liniowe/słuchawkowe, dwa pokrętła z funkcją nacisku, cztery przyciski menu, kolo-rowy wyświetlacz graficzny oraz sześć diod statusowych.

WEJŚCIA MIC/LINE

Złącza combo Neutrik dwóch wejść Mic/Line zapewniają połączenia XLR i 6,3 mm / 1/4″ TRS. Posiadają diody LED dla sygnału (SIG), przeciążenia (Clip) oraz zasilania fantomowego (48V).

WYJŚCIE SŁUCHAWKOWE Kanały 3/4 zasilają wyjście słuchawkowe, które działa rów-nież jako wysokiej jakości niezbalansowane wyjście liniowe.

WYŚWIETLACZ

Główny ekran wyświetlacza (Global Level Meters) pokazuje bieżący stan trybu interfejsu (PCIe pomarańczowy, USB 2 żółty, USB 3 niebieski), stan synchronizacji wejść MADI i AES oraz dane MIDI przychodzące i wychodzące.

Cztery przyciski, dwa pokrętła (1 i 2), wysoce rozdzielczy i czytelny kolorowy wyświetlacz oraz dobrze przemyślana struktura menu umożliwiają użytkownikowi szybkie zmienianie i konfigurowanie ustawień urządzenia bez potrzeby używania komputera. Notatki pomocnicze i wyraźne znaczniki na wyświetlaczu prowadzą użytkownika przez wszystkie funkcje. Po-krętła 1 i 2 ustawiają bezpośrednio na urządzeniu głośność monitorowania tylnego i przed-niego wyjścia.

Tylny panel MADIface XT posiada dwa zbalansowane wyjścia analogowe, wejście/wyjście Word Clock, wejście/wyjście MADI koncentryczne, dwa wejścia/wyjścia MADI optyczne, port USB 3 (zgodny z USB 2), złącze PCI Express, wejście/wyjście MIDI/AES, gniazdo zasi-lania oraz wyłącznik zasilania.

Zbalansowane wyjścia liniowe. 2 zbalansowane wyjścia analogowe poprzez XLR. Word Clock I/O. BNC. W menu Opcje – Zegar, wejście może być ustawione na zakończenie rezy-stancją 75 omów. MADI I/O koncentryczne: Standardowe koncentryczne porty MADI. MA-DI I/O optyczne: 2 x standardowe optyczne porty MADI. Zdalne sterowanie. Mini-DIN. Złą-cze dla opcjonalnych pilotów z funkcjami Volume, Store, Dim i Recall. MIDI I/O oraz AES/EBU I/O. Złącze D-sub dla dołączonego kabla breakout z XLR dla wejść/wyjść AES oraz 5-pinowego DIN dla wejść/wyjść MIDI. USB 3.0. Gniazdo USB do połączenia z kompu-terem. Zasilanie przez USB nie jest obsługiwane. Zgodny z USB 2.0. PCI Express. Ze-wnętrzne złącze PCI Express dla standardowych kabli Molex E-PCIe. POWER (przełącznik): Włącza i wyłącza MADIface XT. Gniazdo do połączenia zasilania. Typ gniazda z blokadą pasuje do złącza DC z blokadą na dołączonym zasilaczu. Po włożeniu złącza ostrożnie prze-kręć je, aby zablokować.

Dołączony zasilacz wysokiej wydajności z trybem przełączania działa w zakresie od 100V do 240V AC. Jest zabezpieczony przed zwarciem, posiada zintegrowany filtr liniowy, jest w pełni regulowany przeciwko wahaniom napięcia i tłumi zakłócenia z sieci.

TotalMix FX

Miksowanie/Routing z najwyższymi funkcjami do pracy w studiu i na żywo. Od 2001 roku TotalMix dodał nieograniczone routowanie i miksowanie do interfejsów audio RME. Jego unikalna zdolność do tworzenia tak wielu niezależnych submixów, ile jest dostępnych kanałów wyjściowych, uczyniła go najbardziej elastycznym i potężnym mikse-rem tego rodzaju.

DigiCheck

Tajna broń do pomiarów audio w wysokiej rozdzielczości. Interfejsy audio RME nie tylko zapewniają profesjonalny interfejs audio cyfrowego, ale także darmowe na-rzędzie oprogramowania: DigiCheck, do mierzenia, testowania, pomiaru i analizowania cyfrowych strumieni audio.

SPECYFIKACJA

MADIface XT II AD, Mikrofon/Linia 1-2 Wejście: XLR, elektronicznie zbalansowane Impedancja wejściowa @ 1 kHz: 3,3 kOhm Stosunek sygnału do szumu (SNR): 116 dB (AES17), 118,5 dBA Pasmo przenoszenia @ 44,1 kHz, -0,1 dB: 5 Hz – 20,8 kHz Pasmo przenoszenia @ 96 kHz, -0,5 dB: 3 Hz – 45,2 kHz Pasmo przenoszenia @ 192 kHz, -1 dB: 2 Hz – 89 kHz Filtr: Short Delay Sharp, opóźnienie 5 / 5 / 6 próbek THD: < -110 dB, < 0,00032 % THD+N: < -104 dB, < 0,00063 % Separacja kanałów: > 110 dB Zakres wzmocnienia: 75 dB Maksymalny poziom wejściowy, wzmocnienie 0 dB: +18 dBu Maksymalny poziom wejściowy, wzmocnienie 75 dB: -57 dBu Dioda LED CLIP: 0 dBFS Dioda LED SIG: -60 dBFS

AD, TRS

Jak Mikrofon/Linia 1-2: Wejście: gniazdo 6,3 mm TRS, zbalansowane Impedancja wejściowa: 6,6 kOhm zbalansowane, 3,3 kOhm niezbalansowane Maksymalny poziom wejściowy TRS, wzmocnienie 0 dB: +24 dBu 4o
