RME TCO HDSP – moduł time code

RME TCO HDSP – moduł time code

Dlaczego warto wybrać ten model?

Wybierając RME TCO HDSP, inwestujesz w bezkompromisową stabilność i precyzję synchronizacji, która jest kluczowa w profesjonalnych produkcjach. Łatwa integracja z istniejącymi kartami RME, wsparcie dla szerokiej gamy formatów oraz legendarna technologia SteadyClock czynią ten moduł niezastąpionym elementem każdego zaawansowanego studia.

Najważniejsze cechy

• Obsługa synchronizacji LTC i wideo (PAL, NTSC).
• Technologia SteadyClock zapewniająca ultra-niski jitter.
• Ekstrakcja czystego sygnału Word Clock z sygnałów LTC i wideo.
• Obsługa formatów LTC: 24, 25, 30 i 29.97 klatek (drop-frame i non-dropframe).
• Wsparcie dla formatów Pull-Up i Pull-Down (+/- 0.1% oraz +/- 4%).
• Przesyłanie Time Code jako ASIO Positioning Protocol (APP) lub MTC.
• Możliwość generowania LTC na poziomie sprzętowym (tylko Windows).
• Wbudowane złącza BNC dla wejść i wyjść LTC oraz Word Clock/Wideo.
• Przełączana terminacja 75 Ohm dla wejścia Word Clock/Wideo.

Opis techniczny

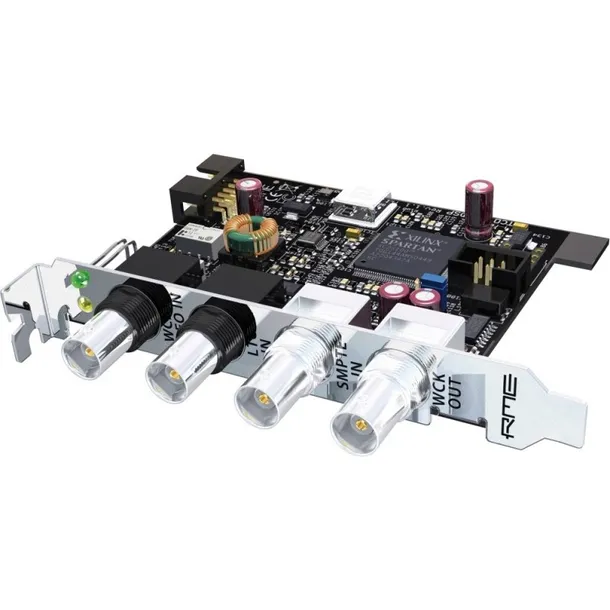

Moduł RME TCO HDSP to opcjonalne rozszerzenie dla wybranych kart z serii HDSP i HDSPe, które zapewnia najwyższej klasy synchronizację do sygnałów LTC oraz wideo. Instalowany w wolnym slocie obudowy komputera, łączy się z główną kartą za pomocą płaskiego kabla taśmowego. Dzięki zaawansowanej technologii SteadyClock, moduł nie tylko odczytuje absolutne pozycje z LTC, ale również generuje niezwykle czysty sygnał Word Clock z minimalnym poziomem jittera, gwarantując precyzyjną synchronizację co do próbki. Moduł automatycznie wykrywa i przetwarza formaty wideo PAL i NTSC, co znacznie ułatwia pracę w zróżnicowanych środowiskach produkcyjnych.

W zestawie

• Moduł RME TCO HDSP na standardowym śledziu.
• Płaski kabel taśmowy do połączenia z kartą główną.

Specyfikacja techniczna

• EAN: 4260123362362
• Formaty LTC: 24, 25, 30, 29.97 klatek
• Formaty wideo: PAL, NTSC
• Impedancja wyjściowa LTC Out: 220 Ohm
• Impedancja wyjściowa Word Clock Out: 10 Ohm
• Jitter (synchronizacja do wejścia): < 1 ns
• Napięcie wyjściowe Word Clock Out: Max 5 Vpp
• Pobór prądu: 100 mA
• Poziom wyjściowy LTC Out: +4 dBu / -7 dBu
• Tłumienie jittera: > 30 dB (2.4 kHz)
• Wejścia: LTC In (BNC), Video/Word Clock In (BNC)
• Wyjścia: LTC Out (BNC), Word Clock Out (BNC)
• Zakres częstotliwości Word Clock Out: 28 kHz - 52 kHz
• Zakres napięcia Video In: 1.0 Vpp - 5.6 Vpp
• Zakres poziomów LTC In: -25 dBu do +12 dBu
• Zasilanie: 5 V DC (przez kabel taśmowy)

Rozszerz możliwości swojej karty RME o precyzyjną synchronizację z modułem TCO HDSP. Zyskaj niezawodne taktowanie LTC i wideo dzięki technologii SteadyClock. Idealne rozwiązanie do profesjonalnych studiów nagraniowych i postprodukcji audio-wideo.
