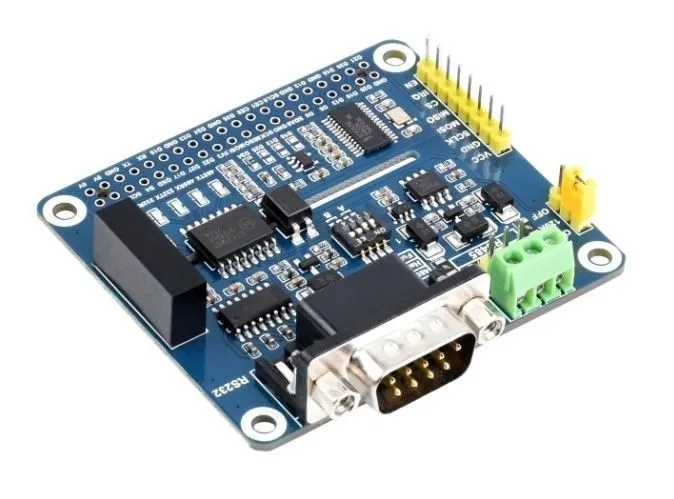

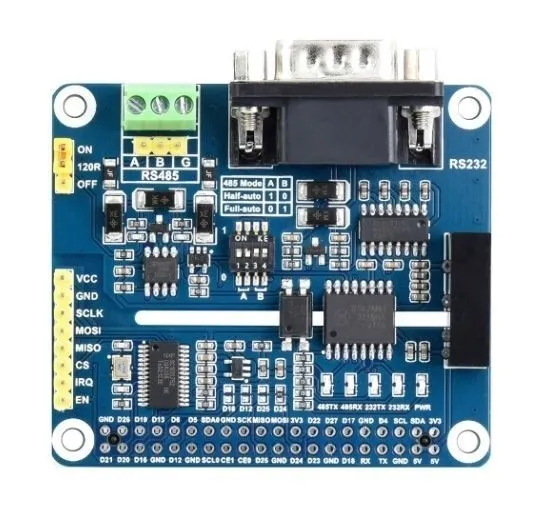

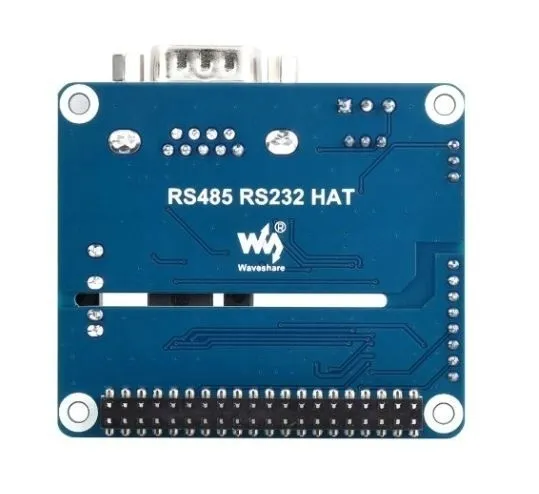

RS485 RS232 HAT- moduł z interfejsem RS232 i RS485

RS485 RS232 HAT - moduł z interfejsem RS232 i RS485 dla Raspberry Pi

Opis

Nakładka przeznaczona dla minikomputera Raspberry Pi z konwerterem RS232 i RS485 . Moduł wykorzystuje połączenie trzech układów: dwukanałowego expandera UART SC16IS752 oraz transceivera RS232 SP3232 i RS485 SP3485. Płytka wyposażona została w zabezpieczenia w postaci bezpieczników i diod TVS, które mogą skutecznie tłumić napięcie udarowe i przejściowe napięcie skokowe w obwodzie oraz poprawiać odporność na wstrząsy. Komunikacja odbywa się za pośrednictwem interfejsu SPI. Nakładka wykorzystuje standardowe 40-pinowe złącze Raspberry Pi . Pełna dokumentacja dostępna jest na stronie produktu.

Właściwości

• Przeznaczona dla minikomputera Raspberry Pi
• Standardowe złącze Raspberry Pi 40-pin
• Automatyczny bezpiecznik i diody zabezpieczające
• Diody LED stanu zasilania i transceivera
• Przykłady użycia w C i Python
• Układ rozszerzający UART: SC16IS752
• Transceiver RS232: SP3232
• Transceiver RS485: SP3485
• Interfejs komunikacyjny: SPI
• Szybkość transmisji danych: 300 do 921600 bps
• Napięcie robocze: 5 V
• Wymiary: 65 × 56,5 mm
• Rozmiar otworu montażowego: 3,0 mm

W zestawie

• RS485 RS232 HAT
• Złącze żeńskie 2x20 pin
• Zestaw śrub (2 szt.)
