Seeedstudio LoRa-E5 Development Kit

LoRa-E5 Development Kit - zestaw rozwojowy z modułem LoRa-E5 (STM32WLE5JC)

Opis

Zestaw rozwojowy z LoRa-E5. Jest to energooszczędny, kompaktowy i wydajny moduł LoRaWAN zaprojektowany przez Seeed Technology Co., Ltd. Zawiera układ STM32WLE5JE firmy STMicroelectronics, który jest pierwszym na świecie zintegrowanym SoC łączącym LoRa RF i układ MCU. Moduł LoRa SX126X jest wbudowany w mikrokontroler o bardzo niskim poborze mocy z rdzeniem ARM Cortex M4. Obsługuje tryb (G)FSK i LoRa w paśmie 62,5 kHz, 125 kHz, 250 kHz i 500 kHz, dzięki czemu nadaje się do projektowania urządzeń IoT obsługujących EU868 i US915. Na płytce wyprowadzono złącze SMA (antena w zestawie), złącze IPEX MHF, diody LED sygnalizujące pracę oraz złącza ze wszystkimi pinami modułu LoRa-E5 oraz interfejsami SPI, I2C, UART i RS485. Zasilana jest przez złącze USB typu C lub dedykowane złącze zasilające (zakres napięcia od 3 do 5 V).

Moduł LoRa E5 został zaprojektowany zgodnie ze standardami przemysłowymi, dlatego jest odpowiedni do projektowania przemysłowych produktów IoT z szerokim zakresem temperatury pracy od -40℃ do 85℃. Ma certyfikaty FCC i CE. Pełna dokumentacja płytki oraz przykłady użycia dostępne są na stronie Wiki produktu.

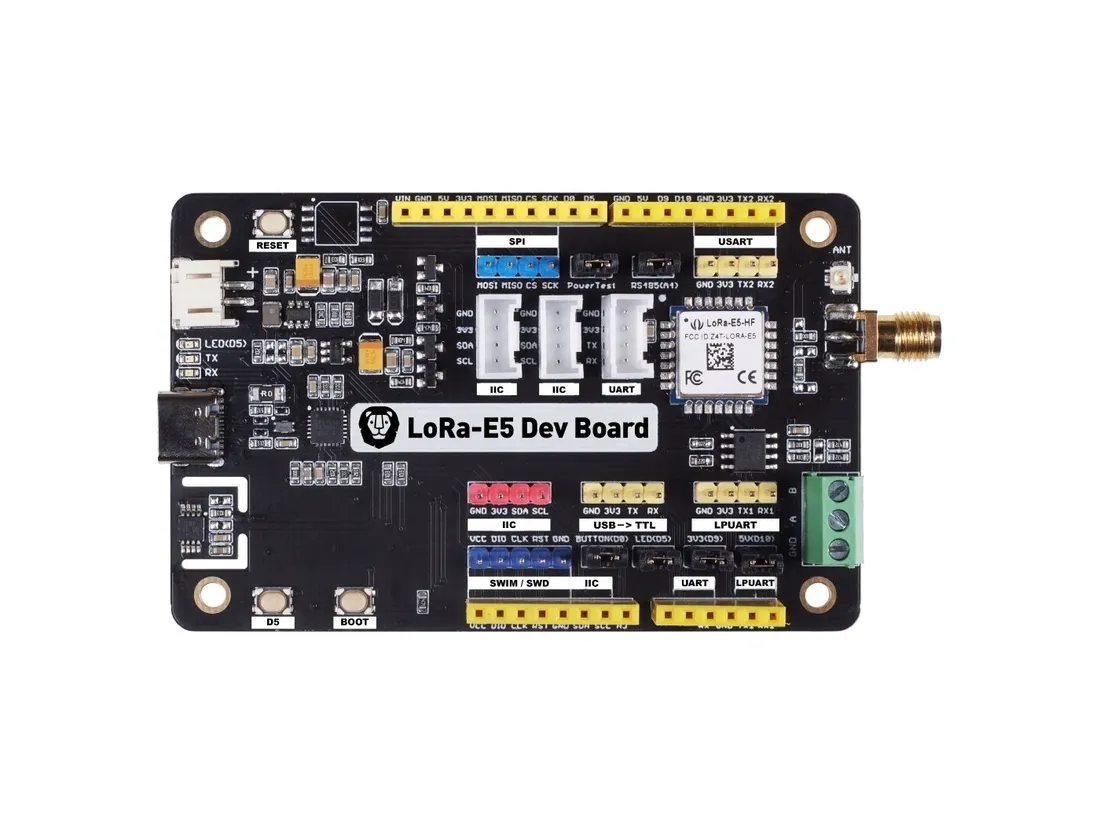

Opis wyjść

Właściwości

• Łączność bezprzewodowa: wbudowany protokół LoRaWAN®, polecenie AT, obsługa globalnego planu częstotliwości LoRaWAN®
• Kompatybilność na całym świecie (szeroki zakres częstotliwości): EU868/US915/AU915/AS923/KR920/IN865
• Wzmocnienie 158 dB pozwala na pracę z dużym zasięgiem
• Wysoka wydajność: TXOP = 22 dBm przy 868/915 MHz
• Czułość: 136,5 dBm dla SF12 z 125 KHz BW
• Certyfikat FCC i CE
• Złącza z interfejsami GPIO, ADC, SPI, I2C i UART
• Złącze śrubowe z RS485
• Złącza Grove
• Diody LED sygnalizujące pracę
• Antena zewnętrzna oraz złącze IPEX MHF
• Zasilanie: USB typ C lub złącze zasilające 3 do 5 V
• Niskie zużycie energii: prąd uśpienia zaledwie 2,1uA (tryb WOR)
• Wymiary: 200 x 130 x 50 mm

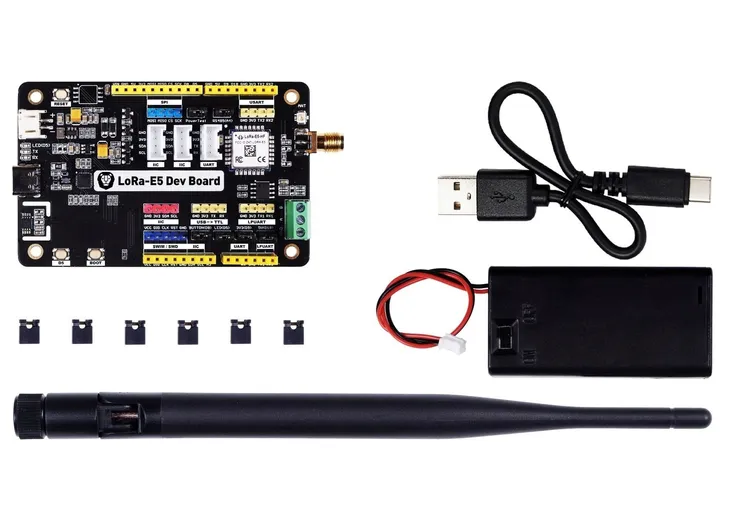

W zestawie

• Płytka LoRa-E5 Development Kit
• Przewód USB typ C
• Antena SMA
• Koszyk na baterie 2xAA
