Quantum Tiny Linux Development Kit - zestaw

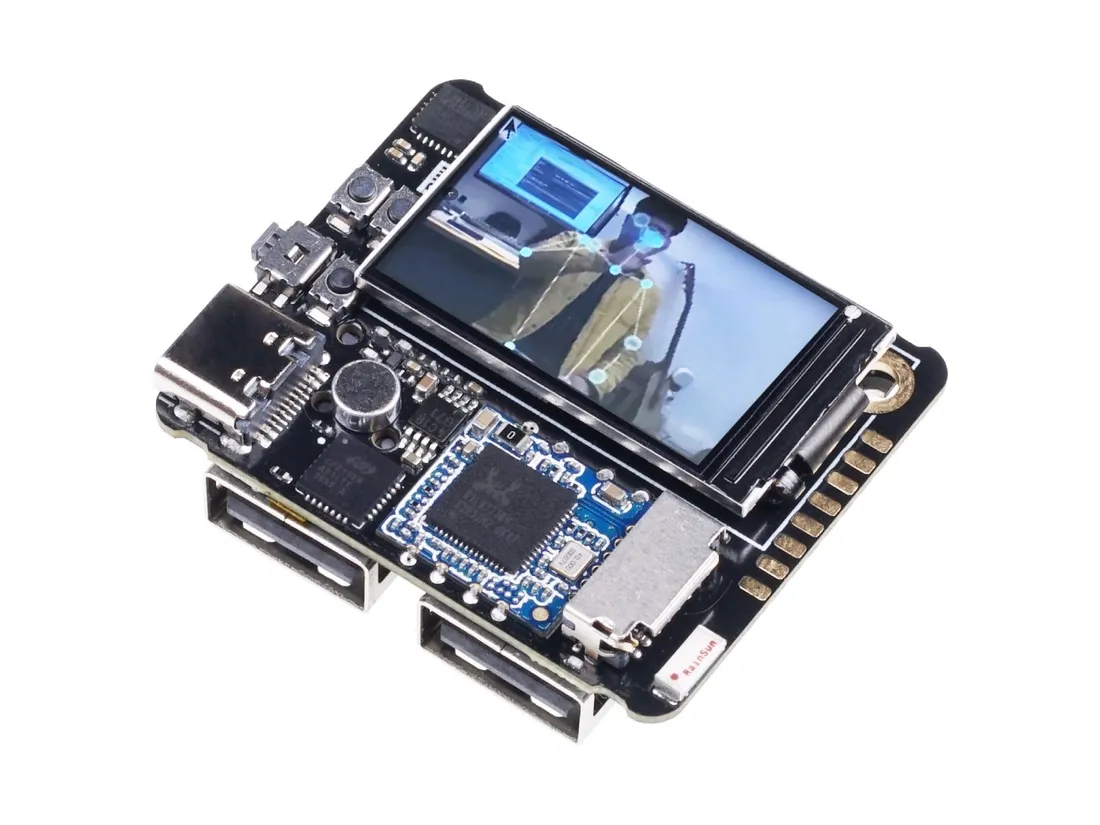

Quantum Tiny Linux Development Kit - zestaw rozwojowy z SoM Allwinner H3 i płytką rozszerzeń

Opis

Quantum Tiny Linux Development Kit to jedna z najmniejszych płytek rozwojowych dostępnych na rynku, która przeznaczona jest do współpracy z systemem Linux. Składa się z modułu SoM (System on Module) Quark-N oraz płytki rozszerzeń Atom-N.

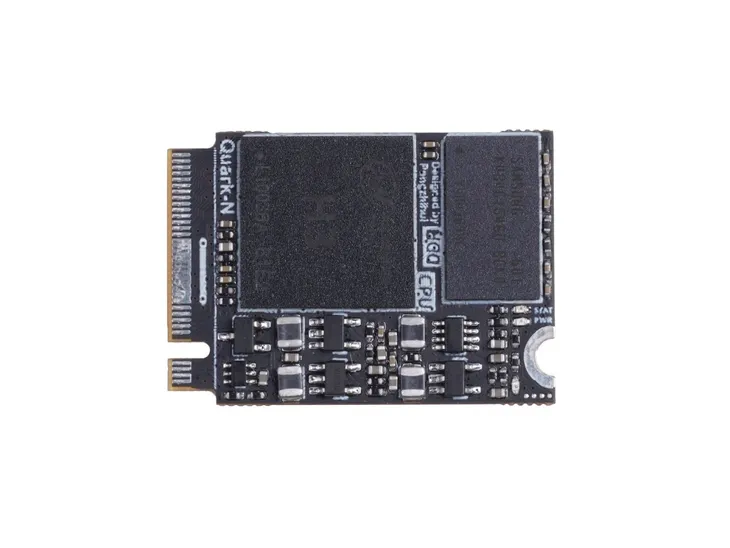

Quark-N to moduł SoM oparty na czterordzeniowym procesorze Allwinner H3 z rdzeniem Cortex-A7 oraz układem GPU Mali400 MP2 . Ma wbudowaną pamięć RAM 512 MB oraz 16 GB pamięci eMMC. Sześciowarstwowa pozłacana płytka PCB integruje pełny system ARM-Linux (CPU, DDR, eMMC) na przestrzeni o wymiarach 20 x 30 mm. Większość GPIO jest wyprowadzona na złączu interfejsu M.2 Key-A. Dzięki temu użytkownik może w łatwy sposób zaprojektować płytkę bazową dedykowaną do własnego projektu.

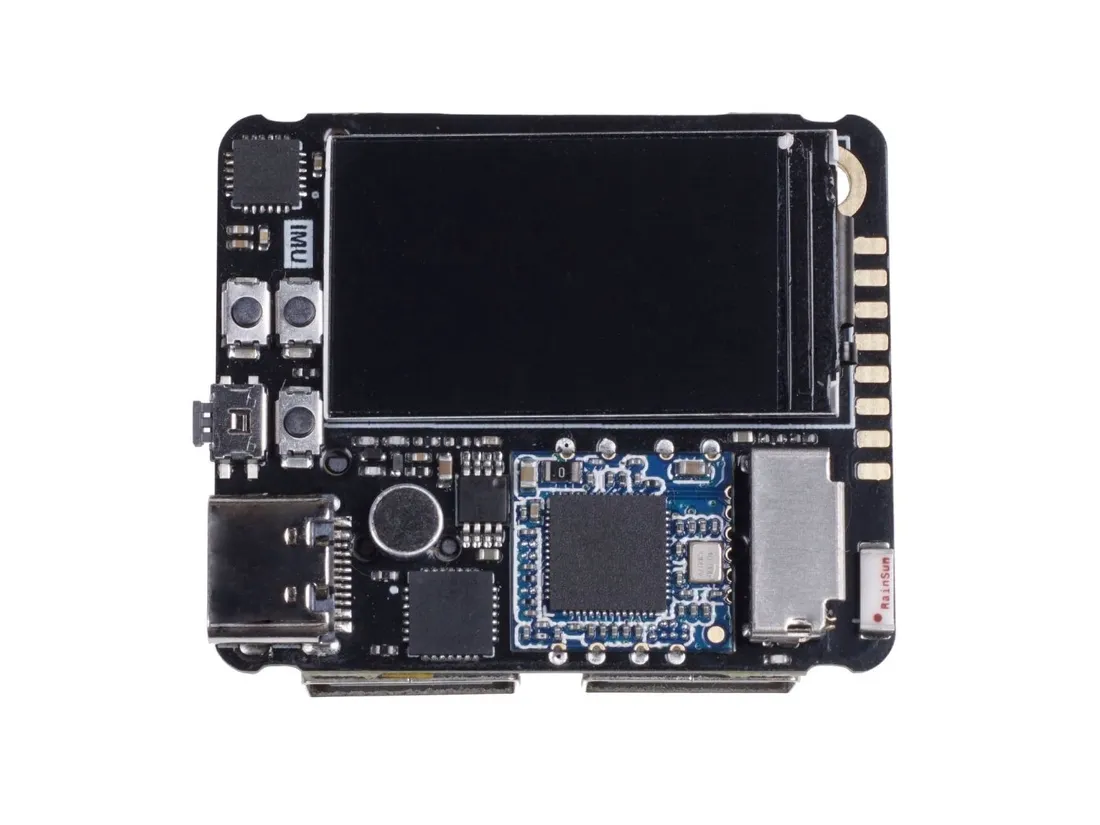

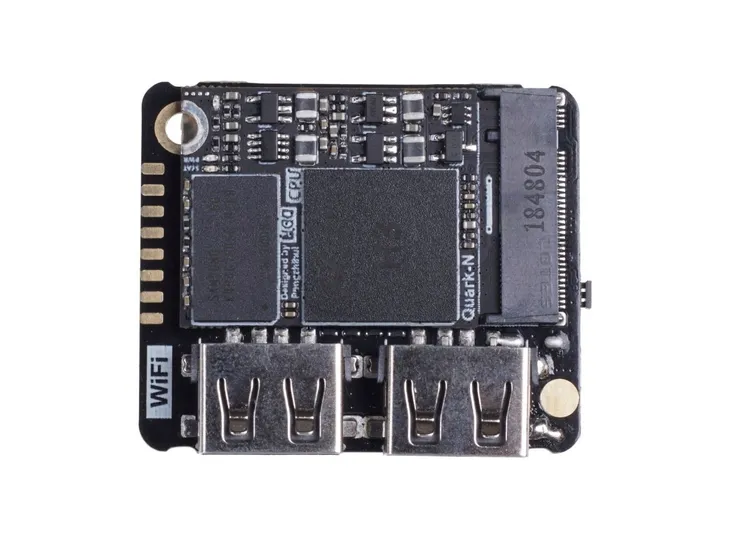

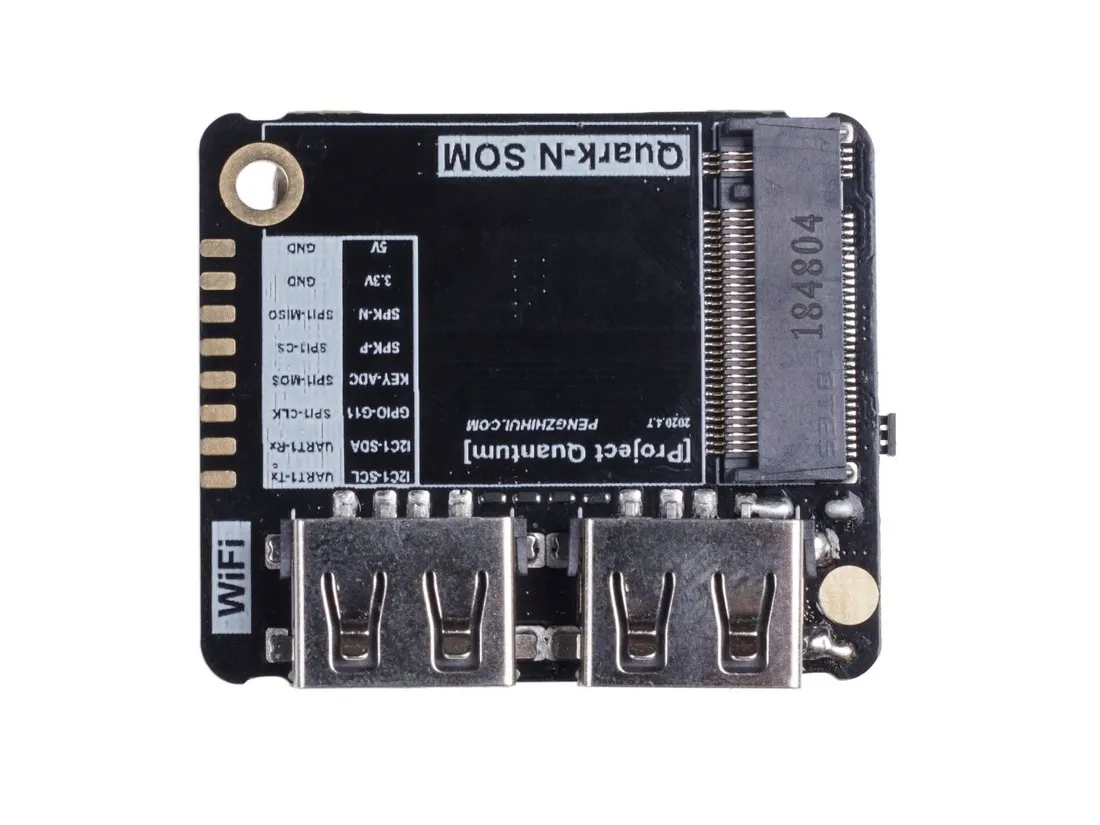

Atom-N to płytka rozszerzeń do Quark-N, która łączy się z modułem SoM przez interfejs M.2. Wyposażona została w zestaw pozłacanych pinów, na których wyprowadzone zostały takie interfejsy, jak SPI, I2C, UART i GPIO . Ponadto na płytce umieszczono mikrofon, czujnik ruchu MPU6050 (akcelerometr i żyroskop), 4 przyciski (GPIO-KEY, Uboot, Recovery, Reset), wyświetlacz TFT , łączność Wi-Fi i Bluetooth .

Pełna dokumentacja wraz z przykładowymi programami dostępna jest na stronie produktu.

Właściwości

Quark-N SoM

• Czterordzeniowy procesor Allwinner H3 Cortex-A7 @ 1GHz
• GPU ARM Mali400 MP2
• Pamięć RAM 512 MB LPDDR3
• Pamięć eMMC 16 GB
• Interfejsy: Ethernet, SPI, I2C, UART, GPIO, MIC, LINEOUT
• 26-pinowe złącze, z USB OTG, USB-Serial, I2C, UART, SPI, I2S, GPIO
• Temperatura pracy: od 0 do 80°C
• Wymiary: 31 x 22 mm

Płytka rozszerzeń Atom-N

• Gniazdo M.2 dla Quark-N
• 2 x USB 2.0
• USB Type-C
• Łączność bezprzewodowa RTL8723BU:
• Wi-Fi: IEEE 802.11 b/g/n 2,4 GHz
• Bluetooth: BT V2.1/BT V3.0/BT V4.0
• Wbudowane urządzenia peryferyjne
• Mikrofon
• Czujnik ruchu MPU6050 (żyroskop + akcelerometr)
• 4 x przyciski (GPIO-KEY, Uboot, Recovery, Reset)
• Wyświetlacz TFT
• Gniazdo na kartę microSD
• Wymiary: 40 x 35 mm

W zestawie

• Moduł SoM Quark-N
• Płytka rozszerzeń Atom-N
