Seeedstudio SenseCAP Indicator D1Pro

SenseCAP Indicator D1Pro - moduł z ESP32-S3 i RP2040 oraz wyświetlaczem 4"

Opis

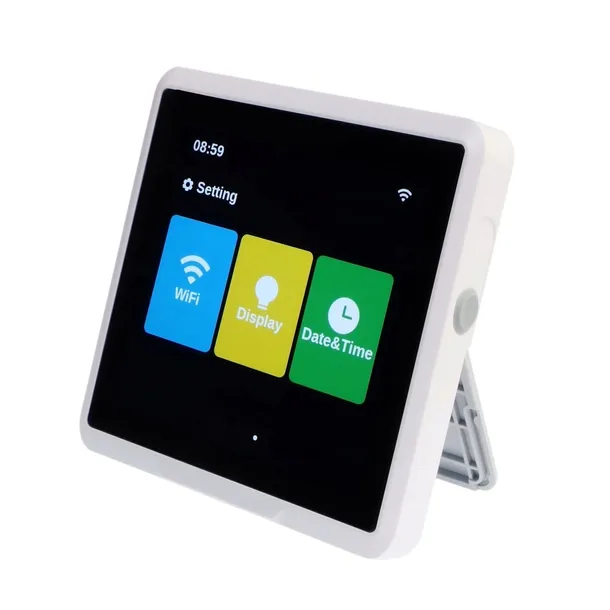

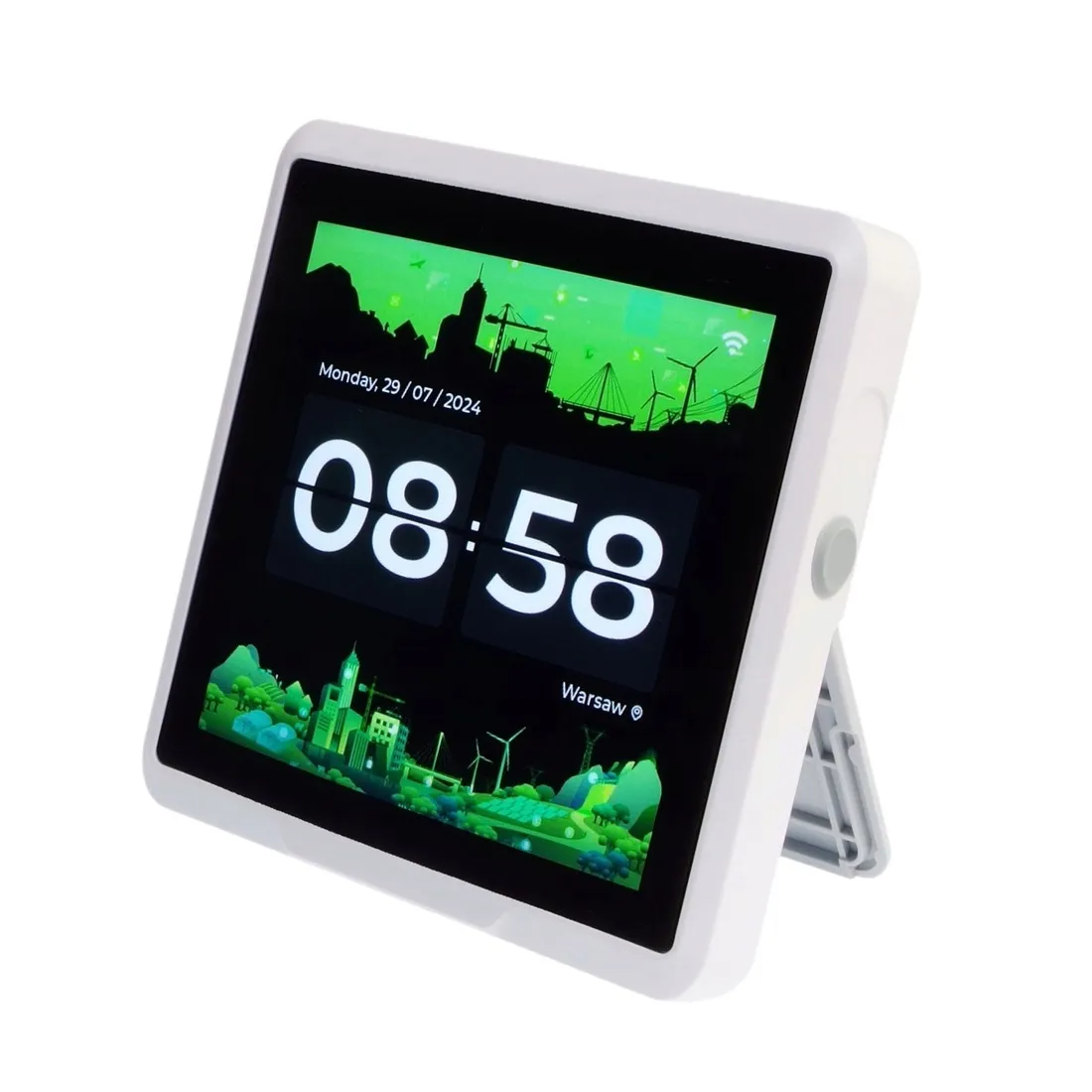

SenseCAP Indicator to moduł z 4-calowym wyświetlaczem dotykowym, który wykorzystuje dwa układy MCU (ESP32 i RP2040) oraz obsługuje komunikację Wi-Fi, BLE i LoRa. Płytka jest wyposażona w interfejsy USB Typu C, I2C (Grove) oraz wejścia analogowe i może z łatwością łączyć się z innymi urządzeniami peryferyjnymi .

Ma wbudowane czujniki tVOC i CO2 oraz zewnętrzny czujnik temperatury i wilgotności Grove AHT20. Moduł SX1262 umożliwia zbudowanie aplikacji LoRa i podłączenie czujników do chmury za pośrednictwem Wi-Fi. Pozwala na przykład zbudować koncentrator i połączyć czujniki z ekosystemem inteligentnego domu oraz wdrożyć Matter przez Wi-Fi.

SenseCAP Indicator to w pełni otwarta platforma IoT dla programistów. Znajdzie zastosowanie w aplikacjach do monitorowania jakości powietrza, domowych stacji pogodowych i inteligentnych domów. Dostępna jest również kompleksowa usługa ODM Fusion umożliwiająca dostosowywanie i szybkie skalowanie dla popularnych platform sprzętowych typu open source, takich jak Raspberry Pi, NVIDIA Jetson, Beagleboard, ESP32 i innych. Pełna dokumentacja dostępna jest na stronie produktu.

Właściwości

• Wyświetlacz 3,95", pojemnościowy ekran dotykowy
• Rozdzielczość ekranu 480 x 480 pikseli
• Zasilanie 5V DC, 1A
• Moduł ESP32-S3: dwurdzeniowy, 32-bitowy mikroprocesor Xtensa® LX7, do 240 MHz
• Mikrokontroler RP2040: Dual ARM Cortex-M0+ do 133 MHz
• Pamięć Flash:
• ESP32S3: 8MB
• RP2040: 2MB

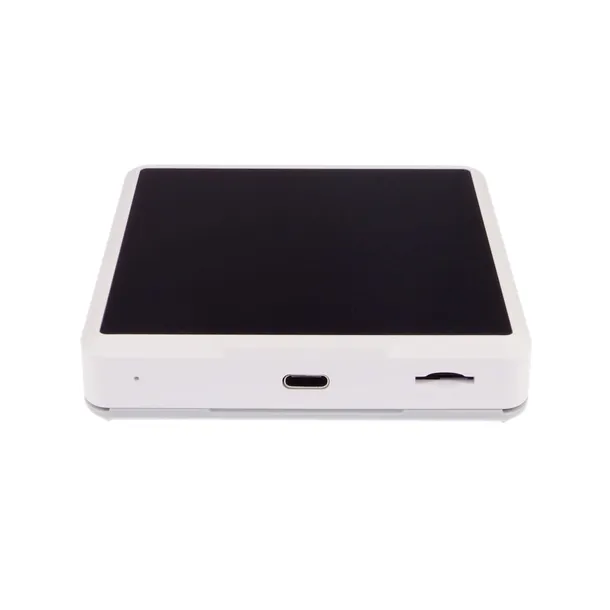

• Obsługa pamięci zewnętrznej o pojemności do 32 GB Karta Micro SD
• Wi-Fi 802.11b/g/n, 2,4 GHz
• Bluetooth Bluetooth 5.0 LE
• LoRa®(SX1262) LoRa®WAN/(G)FSK, maksymalna czułość mocy nadawanej 21 dBm/-136 dBm przy SF12 BW=125 kHz Czułość RX, do 5 km

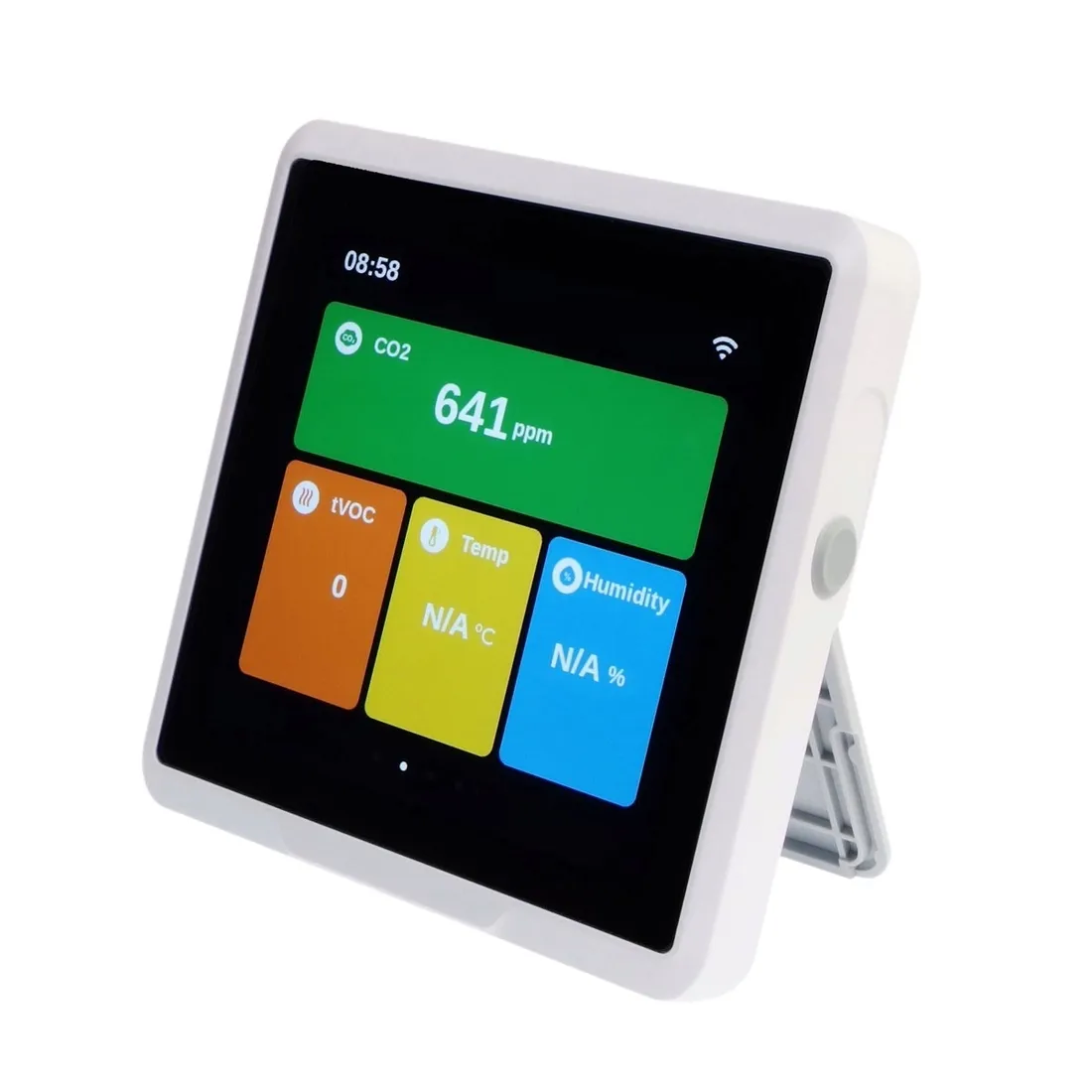

• Wbudowany czujnik CO2 (SCD41):
• Zakres: 0-40000 ppm
• Dokładność: 400 ppm - 5000 ppm ±(50 ppm + 5% odczytu)
• Wbudowany czujnik TVOC (SGP40)
• Zakres: 1-500 ppm VOC
• Zewnętrzny czujnik temperatury i wilgotności:
• Zakres pomiaru temperatury: -40 do 85 ℃/± 0,3 ℃
• Zakres pomiaru wilgotności: 0 do 100% względnej/± 2% wilgotności względnej (25 ℃)
• Brzęczyk MLT-8530

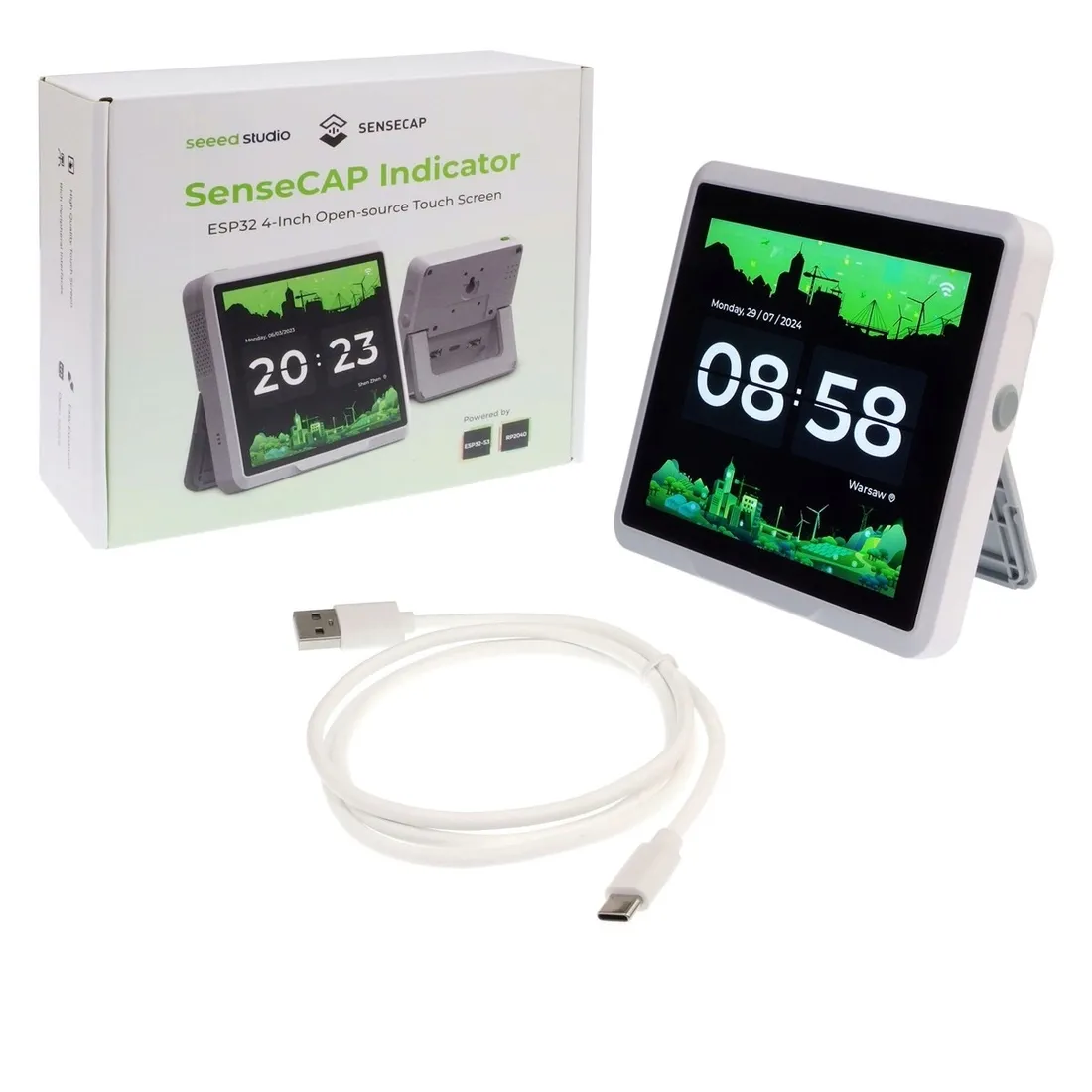

W zestawie

• SenseCAP Indicator
• USB Type-C Cable (1m)
• Czujnik Grove AHT20 TH
